Покривало

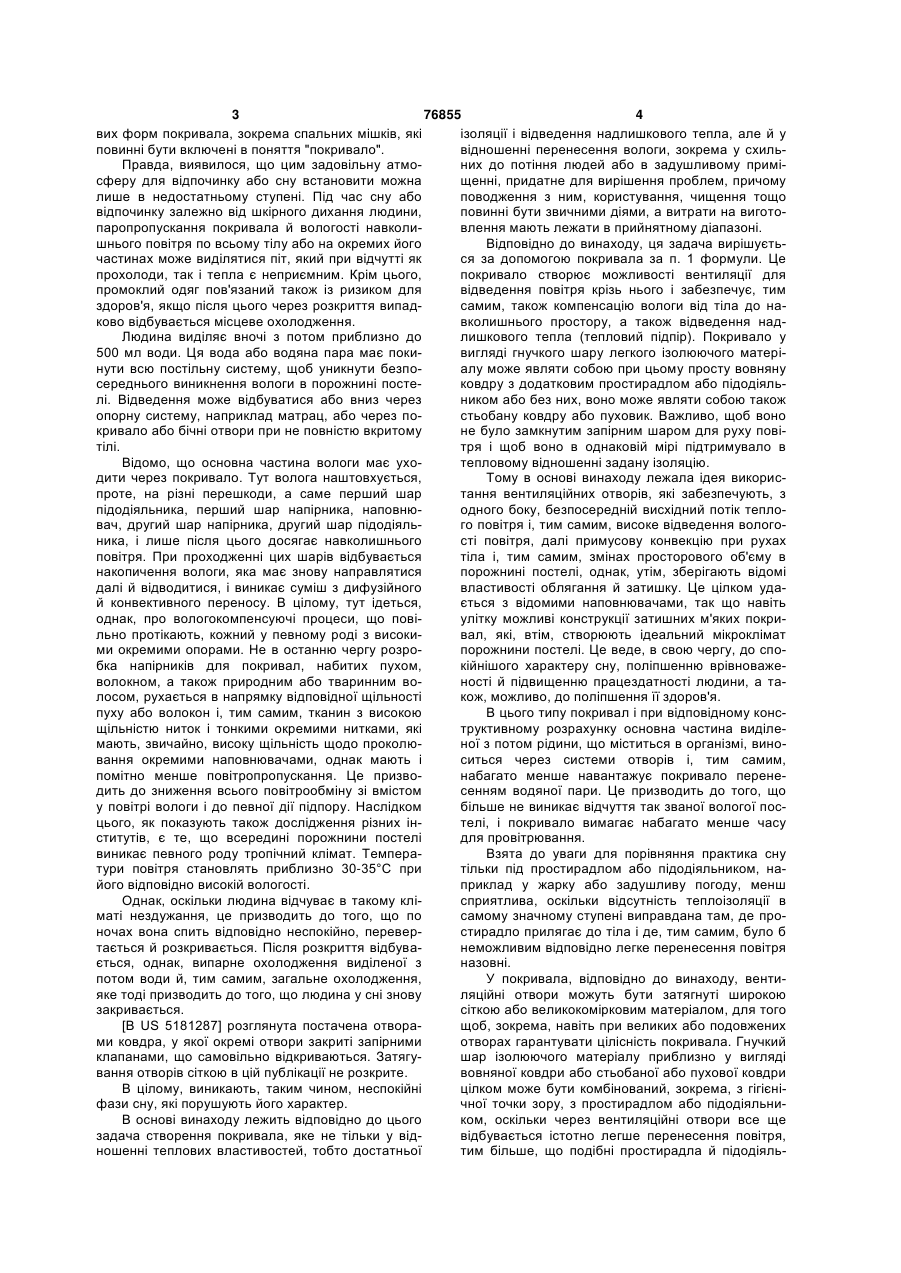

1. Покривало, зокрема для постелі, що містить принаймні один гнучкий шар легкого ізолюючого матеріалу, причому шар оснащений вентиляційними отворами, які відповідно затягнуті роздільними сітками, яке відрізняється тим, що а) гнучкий шар включає в себе верхнє й нижнє полотнища, між якими вкладений наповнювач з волокна природного, тваринного волосу або пуху, при цьому б) сітка має проникність в діапазоні між 200л/дм2хв при перепаді тисків 200Па і 9000л/дм2хв при перепаді тисків 13Па. 2. Покривало за п.1, яке відрізняється тим, що виконане у вигляді спального мішка. 3. Покривало за одним із пп.1 або 2, яке відрізняється тим, що вентиляційні отвори розташовані у вигляді решітки. C2 2 (19) 1 3 76855 4 вих форм покривала, зокрема спальних мішків, які ізоляції і відведення надлишкового тепла, але й у повинні бути включені в поняття "покривало". відношенні перенесення вологи, зокрема у схильПравда, виявилося, що цим задовільну атмоних до потіння людей або в задушливому примісферу для відпочинку або сну встановити можна щенні, придатне для вирішення проблем, причому лише в недостатньому ступені. Під час сну або поводження з ним, користування, чищення тощо відпочинку залежно від шкірного дихання людини, повинні бути звичними діями, а витрати на виготопаропропускання покривала й вологості навколивлення мають лежати в прийнятному діапазоні. шнього повітря по всьому тілу або на окремих його Відповідно до винаходу, ця задача вирішуєтьчастинах може виділятися піт, який при відчутті як ся за допомогою покривала за п. 1 формули. Це прохолоди, так і тепла є неприємним. Крім цього, покривало створює можливості вентиляції для промоклий одяг пов'язаний також із ризиком для відведення повітря крізь нього і забезпечує, тим здоров'я, якщо після цього через розкриття випадсамим, також компенсацію вологи від тіла до наково відбувається місцеве охолодження. вколишнього простору, а також відведення надЛюдина виділяє вночі з потом приблизно до лишкового тепла (тепловий підпір). Покривало у 500 мл води. Ця вода або водяна пара має покивигляді гнучкого шару легкого ізолюючого матерінути всю постільну систему, щоб уникнути безпоалу може являти собою при цьому просту вовняну середнього виникнення вологи в порожнині постековдру з додатковим простирадлом або підодіяльлі. Відведення може відбуватися або вниз через ником або без них, воно може являти собою також опорну систему, наприклад матрац, або через постьобану ковдру або пуховик. Важливо, щоб воно кривало або бічні отвори при не повністю вкритому не було замкнутим запірним шаром для руху повітілі. тря і щоб воно в однаковій мірі підтримувало в Відомо, що основна частина вологи має ухотепловому відношенні задану ізоляцію. дити через покривало. Тут волога наштовхується, Тому в основі винаходу лежала ідея викориспроте, на різні перешкоди, а саме перший шар тання вентиляційних отворів, які забезпечують, з підодіяльника, перший шар напірника, наповнюодного боку, безпосередній висхідний потік тепловач, другий шар напірника, другий шар підодіяльго повітря і, тим самим, високе відведення вологоника, і лише після цього досягає навколишнього сті повітря, далі примусову конвекцію при рухах повітря. При проходженні цих шарів відбувається тіла і, тим самим, змінах просторового об'єму в накопичення вологи, яка має знову направлятися порожнині постелі, однак, утім, зберігають відомі далі й відводитися, і виникає суміш з дифузійного властивості облягання й затишку. Це цілком удай конвективного переносу. В цілому, тут ідеться, ється з відомими наповнювачами, так що навіть однак, про вологокомпенсуючі процеси, що повіулітку можливі конструкції затишних м'яких покрильно протікають, кожний у певному роді з високивал, які, втім, створюють ідеальний мікроклімат ми окремими опорами. Не в останню чергу розропорожнини постелі. Це веде, в свою чергу, до спобка напірників для покривал, набитих пухом, кійнішого характеру сну, поліпшенню врівноважеволокном, а також природним або тваринним воності й підвищенню працездатності людини, а талосом, рухається в напрямку відповідної щільності кож, можливо, до поліпшення її здоров'я. пуху або волокон і, тим самим, тканин з високою В цього типу покривал і при відповідному консщільністю ниток і тонкими окремими нитками, які труктивному розрахунку основна частина виділемають, звичайно, високу щільність щодо проколюної з потом рідини, що міститься в організмі, виновання окремими наповнювачами, однак мають і ситься через системи отворів і, тим самим, помітно менше повітропропускання. Це призвонабагато менше навантажує покривало перенедить до зниження всього повітрообміну зі вмістом сенням водяної пари. Це призводить до того, що у повітрі вологи і до певної дії підпору. Наслідком більше не виникає відчуття так званої вологої посцього, як показують також дослідження різних інтелі, і покривало вимагає набагато менше часу ститутів, є те, що всередині порожнини постелі для провітрювання. виникає певного роду тропічний клімат. ТемпераВзята до уваги для порівняння практика сну тури повітря становлять приблизно 30-35°С при тільки під простирадлом або підодіяльником, найого відповідно високій вологості. приклад у жарку або задушливу погоду, менш Однак, оскільки людина відчуває в такому клісприятлива, оскільки відсутність теплоізоляції в маті нездужання, це призводить до того, що по самому значному ступені виправдана там, де проночах вона спить відповідно неспокійно, переверстирадло прилягає до тіла і де, тим самим, було б тається й розкривається. Після розкриття відбуванеможливим відповідно легке перенесення повітря ється, однак, випарне охолодження виділеної з назовні. потом води й, тим самим, загальне охолодження, У покривала, відповідно до винаходу, вентияке тоді призводить до того, що людина у сні знову ляційні отвори можуть бути затягнуті широкою закривається. сіткою або великокомірковим матеріалом, для того [В US 5181287] розглянута постачена отворащоб, зокрема, навіть при великих або подовжених ми ковдра, у якої окремі отвори закриті запірними отворах гарантувати цілісність покривала. Гнучкий клапанами, що самовільно відкриваються. Затягушар ізолюючого матеріалу приблизно у вигляді вання отворів сіткою в цій публікації не розкрите. вовняної ковдри або стьобаної або пухової ковдри В цілому, виникають, таким чином, неспокійні цілком може бути комбінований, зокрема, з гігієніфази сну, які порушують його характер. чної точки зору, з простирадлом або підодіяльниВ основі винаходу лежить відповідно до цього ком, оскільки через вентиляційні отвори все ще задача створення покривала, яке не тільки у відвідбувається істотно легше перенесення повітря, ношенні теплових властивостей, тобто достатньої тим більше, що подібні простирадла й підодіяль 5 76855 6 ники виготовлені, як правило, не з особливо щільсмугами ізолюючого матеріалу шаром, фіксованим ної тканини, наприклад тканини для напірників. сіткою; Така постільна білизна затягує тоді вентиляційні - Фіг.11: покривало з бічними вентиляційними отвори в якості сітки. Проникність такого затягуотворами; вання істотна, щоб, з одного боку, гарантувати - Фіг.12: покривало з безлічі подушкоподібних бажану ізоляцію, а, з іншого боку, уникнути ефекчастин шару на сітці; тів, як при частковому розкритті. - Фіг.13: розріз покривала за Фіг.12 у збільшеВ цьому відношенні виявилося кращим, якщо ному вигляді; - Фіг.14: переріз модифікованого порівняно до проникність сітки лежить між 200л/дм2 хв. при пеФіг.13 покривала; репаді тисків 200Па і 9000л/дм2 хв. при перепаді - Фіг.15: покривало із запірними клапанами для тисків 13Па, що заміняє сітку, з одного боку, з вентиляційних отворів; більш щільних тканин, а, з іншого боку, з вільних - Фіг.16: розріз по лінії XVI-XVI на Фіг.15. отворів. При цьому як функція легкого закривання Позначене на Фіг.1 і 2, в цілому, позицією 1 "сітка" може бути виконана різноманітною. На покривало включає в себе великий цільний гнучпрактиці знаходить застосування текстиль, насамкий шар 2 з легкого ізолюючого матеріалу з розпоперед трикотаж, як-от ажурний трикотаж філейноділеними у вигляді решітки овальними або круглиго переплетення, зокрема поліефірний ажурний ми отворами 3. Шар 2 можна розглядати, трикотаж філейного переплетення, або білизняний наприклад, як різновид пуховика з верхніми 4 і трикотаж зі штучних ниток, як-от ромбоподібний нижніми 5 полотнинами напірника, між якими або ажурний білизняний трикотаж. Також в області вкладено наповнювач з волокна, природного вотканин знаходить застосування, наприклад, газ лоса, тваринного волоса або пуху. Цей шар з легабо канва як придатна сітка. Далі як сітка розглякого ізолюючого матеріалу може бути постачений даються текстильні відкриті полотнини, як-от нетакож відбивальним шаром або відбивальним наткані полотнини, зокрема термоз'єднані фільєрні повнювачем, який, наприклад, за допомогою тоннеткані матеріали, за необхідності з висічками або кої металізації волокон, забезпечує екранування волокнами в бі- або мультіаксіальному розташуелектросмогу. Безпосередній вплив відбивальної ванні, як вони знаходять застосування також як частки на мікроклімат постелі виникає, проте, від посилюючий матеріал у посилених волокном плазворотної ізоляції теплового випромінювання. Відстиках. Кращі приклади сіток спостерігаються при биття в інфрачервоній області поліпшує й виріввигляді зверху і на просвіт, зокрема, з часткою нює ізолюючу дію шару 2. Вентиляційні отвори 3 отворів, як-от пори, вільні комірки тощо, що склавиконують одночасно функцію з'єднання і розпірки дає 15-30%. між верхніми 4 і нижніми 5 полотнинами, що досяДію сіток щодо заданої проникності вентилягається звичайно перемичками. ційних отворів можна доповнити також за рахунок Важливий новий ефект досягається завдяки додаткових наповнювачів з волокнистого матеріавентиляційним отворам 3, які забезпечують повітлу або легких, відкритих насипних або заповнююрообмін між обома боками покривала 1 і, тим сачих тіл, або гнучких тіл з відкритими порами, зокмим, видалення повітря з високою вологістю від рема пінопластових тіл з широкими порами, тіла з-під покривала. Це досягається вже за рахурозташованих з одного боку єдиної сітки або ж нок висхідного потоку, однак, зокрема, тоді, коли переважно між двома шарами сіток. Вони є тоді людина, що лежить під покривалом 1, робить рухи практично частиною просторової сітки. й, тим самим, змінює простір під ковдрою. Вентиляційні отвори мають переважно ширину В зоні вентиляційних отворів 3 покривало 1 5-300мм, також залежно від товщини покривала може підтримуватися в значній мірі вільним у сенсі 0,3-150мм. При цьому частка вентиляційних отвомаксимального повітрообміну. В принципі, однак, рів має складати стосовно до загальної площі постеплообмін можливий також за рахунок звичайних телі 3-50%, переважно 5-20%. текстильних оболонкових матеріалів, використоДеякі приклади виконання винаходу зображені вуваних у вигляді чохлів або підодіяльників. Ці на кресленні й нижче описані докладніше. На креоболонкові матеріали являють собою сітки в розусленні представлено: мінні винаходу, які керують вентиляцією за раху- Фіг.1: загальний вигляд покривала з розподінок вентиляційних отворів 3. леними у вигляді решітки вентиляційними отвоПокривало на Фіг.3 має нерівномірно розподірами; лені вентиляційні отвори 7, які відбивають розпо- Фіг.2: розріз по лінії ІІ-ІІ на Фіг.1; діл мас або поверхонь тіла лежачої людини і, зок- Фіг.3: покривало з нерівномірним розподілом рема, відповідають різній в окремих місцях потребі вентиляційних отворів; в повітрообміні. Ці вентиляційні отвори 7 також - Фіг.4: кесонна ковдра з вентиляційними отвовиконані в шарі 8 легкого ізолюючого матеріалу рами; або звичайного роду. - Фіг.5: покривало з прямокутними вентиляційПокривало 9 на Фіг.4 постачене рівномірно роними отворами, затягнутими сітками; зподіленими прямокутними вентиляційними отво- Фіг.6: переріз покривала за Фіг.5; рами 10, які включені в решітчасту систему розді- Фіг.7: покривало із смугоподібними вентиляленої перемичками 11 ковдри, зокрема пухової ційними отворами; ковдри. - Фіг.8: переріз покривала за Фіг.7; Покривало 12 на Фіг.5 і 6 з (наприклад) прямо- Фіг.9: переріз модифікованого порівняно до кутними вентиляційними отворами 13 слід також Фіг.8 покривала; розглядати, виходячи з будь-якого звичайного по- Фіг.10: покривало з утвореним подовженими 7 76855 8 кривала, видозміненого за рахунок вентиляційних віддача навколишньому повітрю відбувається не отворів 13, причому кожен вентиляційний отвір 13 тільки через обернений від тіла (верхній) бік покзатягнутий сіткою 14, так що цілісність покривала ривала, а й поперек вентиляційних отворів. Ізо12 не порушена отворами й покривало створює люючий матеріал, наприклад пір'я або волокна, також візуальне враження замкнутості. Така сітка підтримується в сухішому стані. може бути виконана у вигляді грубої тканини, одВ зображеній на Фіг.15 і 16 формі виконання, нак може являти собою також ажурний плоский крім того, передбачена можливість вибіркового матеріал у вигляді тканини, трикотажу, плівки тозапирання вентиляційних отворів. Позначене, в що. Особливо придатні стандартний ажурний трицілому, 33 покривало містить шар 2 ізолюючого котаж, отвори, або частка отворів якого для бажаматеріалу з вентиляційними отворами 3, які моної проникності має бути задана досить великою. жуть відповідати зображеним на Фіг.1 і 2 і, отже, Сітчасті покриття створюють для вентиляції припозначені тими ж позиціями. Порівняно до покридатну проникність. вала 1 на Фіг.1 і 2 покривало 33 постачене запірПокривало 15 на Фіг.7 і 8 утворене смугоподіними клапанами 34, кожен з яких в одній крайовій бними шарами 16 ізолюючого матеріалу з поперезоні фіксований на шарі 2 з одного боку вентилячними стібками 16', задані проміжками між якими ційного отвору 3 швом 35, а на протилежному краї фіксовані суцільними сітками 17, так що виникають має принаймні одну адгезійну застібку 36, якою він смугоподібні вентиляційні отвори 18. При цьому рознімно фіксується на шарі 2, закриваючи при зрозуміло, що звичайно відносно вузькі вентиляцьому вентиляційний отвір 3. Адгезійна застібка ційні отвори вже забезпечують достатню проникявляє собою, наприклад, текстильну або липку ність, так що зображені пропорції розглядаються застібку. Інші застібки, наприклад ґудзики або кнотільки як виняток. Таку форму виконання можна пки, в принципі, можливі, однак через виконання раціонально виготовляти зі смуг за допомогою точкових твердих ділянок поверхні вони непридат"елементного конструювання". ні. Запірні клапани складаються переважно з тексПереріз на Фіг.9 показує покривало 19, у якого тильного матеріалу, наприклад із жорсткої тканини ізолюючий матеріал являє собою подвійні смуги для напірників, і замикають вентиляційні отвори 3, 20, між якими смуги 21 сітки з широкими отворами коли покривало взимку здається радше занадто забезпечують фіксацію проміжків і вентиляцію. холодним або коли, наприклад для одужання, люУдосконалене покривало 22 на Фіг.10 з єдидині бажано пропотіти. Запірні клапани 34 можуть ною змієподібною смугою 23 ізолюючого матеріалу бути розташовані, як показано, на верхньому й фіксоване у вигляді канцелярської скріпки великонижньому боках шару 2, так що вентиляційні отвокомірковою сіткою 24, яка проходить у середній ри можуть бути не тільки замкнені, але й перетвочастині поперек витків. рені на повітряні камери, що створюють ще вищу На Фіг.11, покривало 25, виходячи з прямокутізолюючу дію. ної форми, зменшене за рахунок великих вентиЗрозуміло, що покривало може містити кілька ляційних отворів 26, 27 по обидва боки до середшарів ізолюючого матеріалу, для того щоб по типу ніх ділянок приблизно у вигляді кеглі для гри звичайних ковдр без вентиляційних отворів завда"дьяболо", що, по-перше, забезпечує потребу споти відомим "подвійним ковдрам" ізолюючу дію за живача в залишковому теплі, а, по-друге, за рахурахунок кількості відповідно використаних шарів, а нок отворів по обидва боки - гарну вентиляцію, що за наявності шарів різної товщини або по-різному відбувається також поперек через отвори 26, 27. ізолюючих - за рахунок вибору шарів. Ці шари моПроникність цього покривала 25, як і покривала 22, жуть бути потім разом, наприклад по краях, зшиті, може бути задана, наприклад, підодіяльником (не з'єднані кнопками між собою або фіксовані один показаний). щодо одного адгезійною застібкою. Вони можуть Покривало 28 на Фіг.12 складається з розділетакож утримуватися разом підодіяльником. ного на прямокутні елементи 29 шару ізолюючого Ці можливості варіювання можуть бути викоматеріалу, з'єднані між собою проміжною сіткою ристані в покривалах, відповідно до винаходу, 30. Елементи 29 являють собою, наприклад, попричому, крім того, існує можливість сполучити душки з довільним відомим наповнювачем. Все вентиляційні отвори між шарами для досягнення покривало 28, як показано в перетині на Фіг.13, якомога більшої вентиляції, або, змістивши шари, може бути вміщене в підодіяльник 31. більш-менш закрити вентиляційні отвори або, зміАльтернативною можливістю на Фіг.14 є з'єдстивши вентиляційні отвори, збільшити шляхи венання окремих подушок 29 із заданими проміжкантиляції. Таке зміщення може бути досягнуте за ми загальною сіткою 32. рахунок адгезійних засобів, як-от текстильні застіУ всіх описаних випадках розраховане на бабки. Досягти вибіркового зміщення можуть дозвожану ізоляцію покривало з вентиляційними отволити також кілька рядів ґудзиків і петель. Також рами виконане з можливістю сильнішого провітпри суміщенні шарів покривала зміщення може рювання, так що видалення вологи не бути досягнуто, наприклад, за рахунок повороту здійснюється більше тільки за рахунок вбирної одного шару на 180°С, якщо вентиляційні отвори здатності і вологопропускання текстильних матерозподілені на відповідному шарі асиметрично або ріалів і наповнювачів, а виникає вентиляція, зокне точково-симетрично. рема під час рухів тіла, за допомогою якої більш У стьобаних ковдр, у яких верхня і нижня повологе, близьке до тіла повітря замінюється налотнини, як правило, зшиваються між собою вколишнім повітрям, що має поглинальну здатвздовж вистьобів безпосередньо (без розпірних ність. Оскільки волога тіла поглинається звичайперемичок), виникають обумовлені технологією ним чином ще й шаром ізолюючого матеріалу, відповідно плоскі вентиляційні отвори, зокрема в 9 76855 10 плоского або малооб'ємного наповнювача. Для з утримуваним у них повітряним об'ємом. отримання й тут вентиляційних отворів прохідної Переваги покривала, що саме по собі несподідовжини, на якій повітря, щоправда, рухається, в вано, спостерігаються й у подушок, у яких вентипринципі, вільно, однак спокійно або уповільнено і, ляційні отвори ведуть, щоправда, як правило, потим самим, підтримується в дозованому вигляді, перек через подушку в матрац і т.п. опору, однак виявилися кращими багатошарові, зокрема двоза рахунок поперечних з'єднань і рухів створюють шарові, стьобані ковдри з роздільними вентилягарну вентиляцію. ційними отворами, між якими утворюються камери 11 76855 12 13 Комп’ютерна верстка Т. Чепелева 76855 Підписне 14 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
