Дріт для тіла розжарювання джерел світла

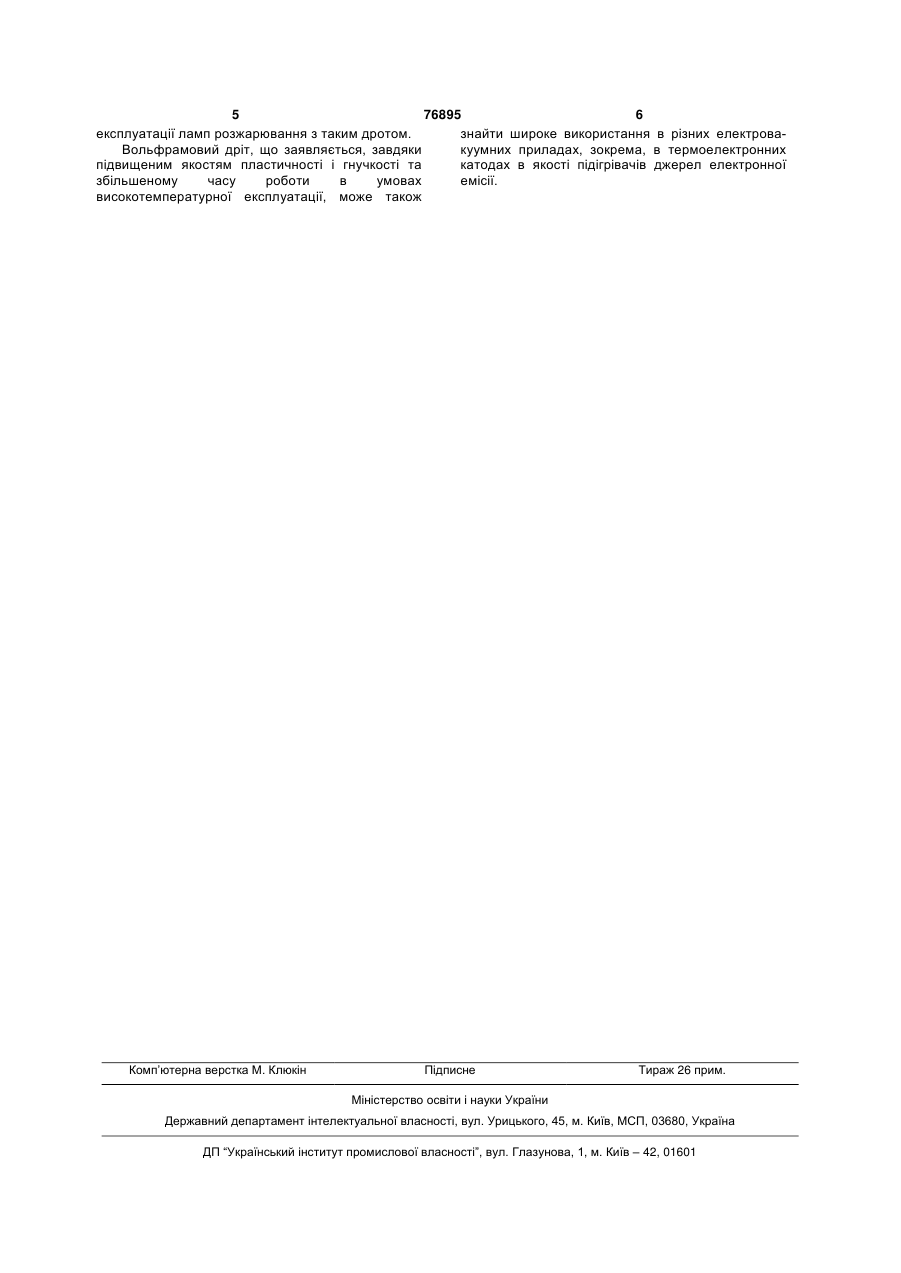

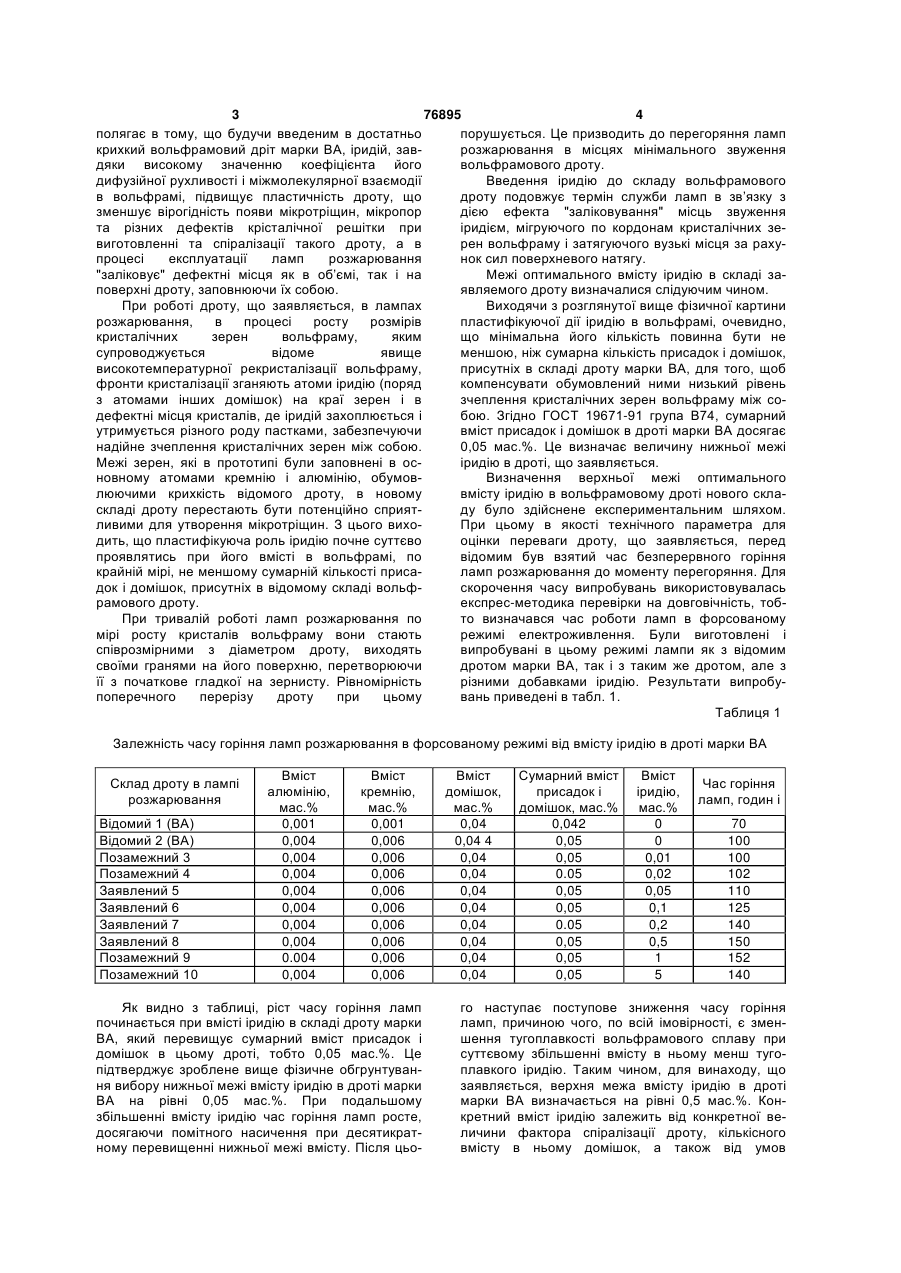

Дріт для тіла розжарювання джерел світла зі складу на основі вольфраму, що містить домішки заліза, кальцію і молібдену в загальній кількості 0,04 мас. % і присадки алюмінію 0,001-0,004 мас. % та кремнію 0,001-0,006 мас. %, який відрізняється тим, що склад додатково містить іридій в кількості 0,05-0,5 мас. %. (19) (21) a200500499 (22) 19.01.2005 (24) 15.09.2006 (46) 15.09.2006, Бюл. № 9, 2006 р. (72) Осауленко Микола Федорович, Шутовський Владіслав Володимирович, Столповскіх Віктор Степановіч, RU, Юлдашев Абдулазіз Абдуложановіч, RU, Осауленко Сергій Миколайович, Столповскіх Аркадій Вікторовіч, RU (73) ТОВАРИСТВО З ОБМЕЖЕНОЮ ВІДПОВІДАЛЬНІСТЮ "НІКОС-ЕКО" (56) UA 57174, C2, 15.06.2003 SU 203068, 28.09.1967 3 76895 4 полягає в тому, що будучи введеним в достатньо порушується. Це призводить до перегоряння ламп крихкий вольфрамовий дріт марки ВА, іридій, заврозжарювання в місцях мінімального звуження дяки високому значенню коефіцієнта його вольфрамового дроту. дифузійної рухливості і міжмолекулярної взаємодії Введення іридію до складу вольфрамового в вольфрамі, підвищує пластичність дроту, що дроту подовжує термін служби ламп в зв’язку з зменшує вірогідність появи мікротріщин, мікропор дією ефекта "заліковування" місць звуження та різних дефектів крісталічної решітки при іридієм, мігруючого по кордонам кристалічних зевиготовленні та спіралізації такого дроту, а в рен вольфраму і затягуючого вузькі місця за рахупроцесі експлуатації ламп розжарювання нок сил поверхневого натягу. "заліковує" дефектні місця як в об’ємі, так і на Межі оптимального вмісту іридію в складі заповерхні дроту, заповнюючи їх собою. являемого дроту визначалися слідуючим чином. При роботі дроту, що заявляється, в лампах Виходячи з розглянутої вище фізичної картини розжарювання, в процесі росту розмірів пластифікуючої дії іридію в вольфрамі, очевидно, кристалічних зерен вольфраму, яким що мінімальна його кількість повинна бути не супроводжується відоме явище меншою, ніж сумарна кількість присадок і домішок, високотемпературної рекристалізації вольфраму, присутніх в складі дроту марки ВА, для того, щоб фронти кристалізації зганяють атоми іридію (поряд компенсувати обумовлений ними низький рівень з атомами інших домішок) на краї зерен і в зчеплення кристалічних зерен вольфраму між содефектні місця кристалів, де іридій захоплюється і бою. Згідно ГОСТ 19671-91 група В74, сумарний утримується різного роду пастками, забезпечуючи вміст присадок і домішок в дроті марки ВА досягає надійне зчеплення кристалічних зерен між собою. 0,05 мас.%. Це визначає величину нижньої межі Межі зерен, які в прототипі були заповнені в осіридію в дроті, що заявляється. новному атомами кремнію і алюмінію, обумовВизначення верхньої межі оптимального люючими крихкість відомого дроту, в новому вмісту іридію в вольфрамовому дроті нового скласкладі дроту перестають бути потенційно сприятду було здійснене експериментальним шляхом. ливими для утворення мікротріщин. З цього вихоПри цьому в якості технічного параметра для дить, що пластифікуюча роль іридію почне суттєво оцінки переваги дроту, що заявляється, перед проявлятись при його вмісті в вольфрамі, по відомим був взятий час безперервного горіння крайній мірі, не меншому сумарній кількості присаламп розжарювання до моменту перегоряння. Для док і домішок, присутніх в відомому складі вольфскорочення часу випробувань використовувалась рамового дроту. експрес-методика перевірки на довговічність, тобПри тривалій роботі ламп розжарювання по то визначався час роботи ламп в форсованому мірі росту кристалів вольфраму вони стають режимі електроживлення. Були виготовлені і співрозмірними з діаметром дроту, виходять випробувані в цьому режимі лампи як з відомим своїми гранями на його поверхню, перетворюючи дротом марки ВА, так і з таким же дротом, але з її з початкове гладкої на зернисту. Рівномірність різними добавками іридію. Результати випробупоперечного перерізу дроту при цьому вань приведені в табл. 1. Таблиця 1 Залежність часу горіння ламп розжарювання в форсованому режимі від вмісту іридію в дроті марки ВА Склад дроту в лампі розжарювання Відомий 1 (ВА) Відомий 2 (ВА) Позамежний 3 Позамежний 4 Заявлений 5 Заявлений 6 Заявлений 7 Заявлений 8 Позамежний 9 Позамежний 10 Вміст алюмінію, мас.% 0,001 0,004 0,004 0,004 0,004 0,004 0,004 0,004 0.004 0,004 Вміст кремнію, мас.% 0,001 0,006 0,006 0,006 0,006 0,006 0,006 0,006 0,006 0,006 Як видно з таблиці, ріст часу горіння ламп починається при вмісті іридію в складі дроту марки ВА, який перевищує сумарний вміст присадок і домішок в цьому дроті, тобто 0,05 мас.%. Це підтверджує зроблене вище фізичне обгрунтування вибору нижньої межі вмісту іридію в дроті марки ВА на рівні 0,05 мас.%. При подальшому збільшенні вмісту іридію час горіння ламп росте, досягаючи помітного насичення при десятикратному перевищенні нижньої межі вмісту. Після цьо Вміст домішок, мас.% 0,04 0,04 4 0,04 0,04 0,04 0,04 0,04 0,04 0,04 0,04 Сумарний вміст присадок і домішок, мас.% 0,042 0,05 0,05 0.05 0,05 0,05 0.05 0,05 0,05 0,05 Вміст іридію, мас.% 0 0 0,01 0,02 0,05 0,1 0,2 0,5 1 5 Час горіння ламп, годин і 70 100 100 102 110 125 140 150 152 140 го наступає поступове зниження часу горіння ламп, причиною чого, по всій імовірності, є зменшення тугоплавкості вольфрамового сплаву при суттєвому збільшенні вмісту в ньому менш тугоплавкого іридію. Таким чином, для винаходу, що заявляється, верхня межа вмісту іридію в дроті марки ВА визначається на рівні 0,5 мас.%. Конкретний вміст іридію залежить від конкретної величини фактора спіралізації дроту, кількісного вмісту в ньому домішок, а також від умов 5 76895 6 експлуатації ламп розжарювання з таким дротом. знайти широке використання в різних електроваВольфрамовий дріт, що заявляється, завдяки куумних приладах, зокрема, в термоелектронних підвищеним якостям пластичності і гнучкості та катодах в якості підігрівачів джерел електронної збільшеному часу роботи в умовах емісії. високотемпературної експлуатації, може також Комп’ютерна верстка М. Клюкін Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
