Очисник вороху коренебульбоплодів від домішок

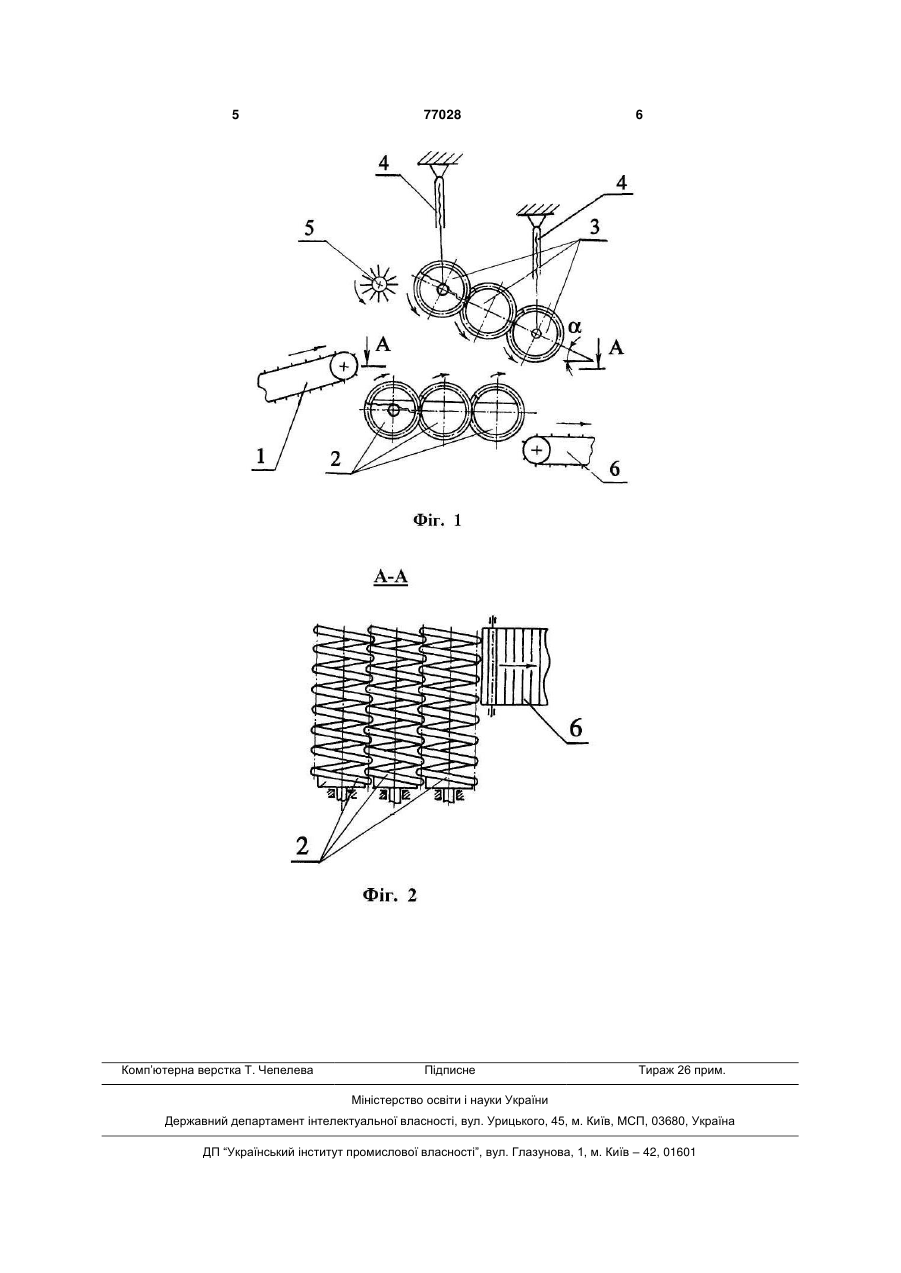

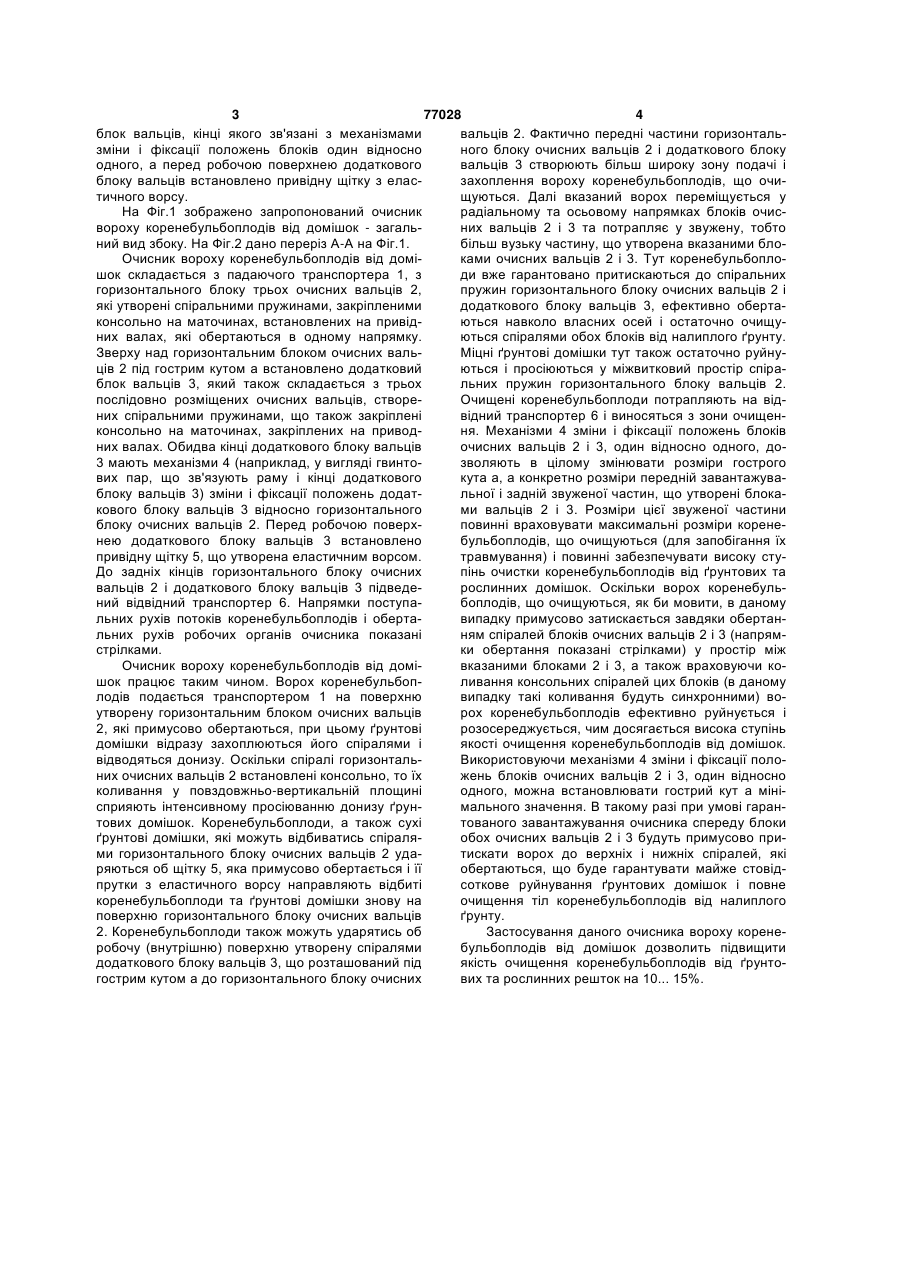

Очисник вороху коренебульбоплодів від домішок, який складається з горизонтального блока трьох очисних вальців, що утворені послідовно встановленими консольними спіральними пружинами, закріпленими одними кінцями на маточинах, що з'єднані з привідними валами, який відрізняється тим, що зверху над горизонтальним блоком очисних вальців під гострим кутом встановлений додатковий блок вальців, кінці якого зв'язані з механізмами зміни і фіксації положень блоків один відносно одного, а перед робочою поверхнею додаткового блока вальців встановлено привідну щітку з еластичного ворсу. Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для очистки і транспортування коренебульбоплодів, які можуть бути використані в очисних системах картоплезбиральних машин. Найбільш близьким до запропонованого винаходу є очисник вороху коренебульбоплодів від домішок реалізований у [патенті України №43907, 15.01.2002р. Бюл. №1. - прототип]. Очисник вороху коренебульбоплодів складається з трьох очисних вальців, зв'язаних з приводом у обертальний рух, подавального та відвідного транспортерів, щитків, що запобігають втратам коренебульбоплодів. При цьому кожний валець очисника складається зі спіральної пружини, яка закріплена одним кінцем на маточині, встановленої на привідному валу, а другий кінець розташований вільно. Спіральні пружини, встановлені одна до одної зі взаємним перекриттям, тобто відстань між витками пружин є сепаруючим зазором, у якому знаходяться краї сусідніх спіральних пружин. Під час роботи спіральні пружини обертаються, їх вільні кінці здійснюють коливання у просторі, що сприяє розосередженню вороху поданого вороху по площині очисника і сепарації з нього ґрунтових та рослинних решток. Недоліком такого пристрою є недостатньо висока якість очищення коренебульбоплодів від ґрунтових та рослинних домішок. Обумовлене це тим, що коренебульбоплоди потрапляючи на поверхні консольних спіралей знаходяться на них незначний час і фактично тільки під дією власної ваги. При попаданні на поверхні, що утворені спіральними очисними пружинами, що обертаються навколо власних осей, з достатньою кутовою швидкістю, можуть відлітати угору, взагалі оминаючи зону очищення. Це все призводить до того, що бокові поверхні коренебульбоплодів не можуть повністю очиститись від налиплих ґрунтових домішок. Винаходом поставлено завдання забезпечити високу якість очистки коренебульбоплодів від ґрунтових та рослинних решток. Поставлене винаходом завдання досягається тим, що в очиснику вороху коренебульбоплодів від домішок, який складається з горизонтального блоку трьох очисних вальців, що утворені послідовно встановленими консольними спіральними пружинами, закріпленими одними кінцями на маточинах, що з'єднані з привідними валами, згідно винаходу зверху над горизонтальним блоком очисних вальців під гострим кутом встановлений додатковий (19) UA (11) 77028 (13) C2 (21) 20040604219 (22) 02.06.2004 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Булгаков Володимир Михайлович (73) Національний аграрний університет (56) UA 43907, 15.01.2002 SU 350419, 13.09.1972 SU 1676496, 15.09.1991 UA 46852, 15.06.2002 SU 1729413, 30.04.1992 SU 1482651, 30.05.1989 3 77028 4 блок вальців, кінці якого зв'язані з механізмами вальців 2. Фактично передні частини горизонтальзміни і фіксації положень блоків один відносно ного блоку очисних вальців 2 і додаткового блоку одного, а перед робочою поверхнею додаткового вальців 3 створюють більш широку зону подачі і блоку вальців встановлено привідну щітку з еласзахоплення вороху коренебульбоплодів, що очитичного ворсу. щуються. Далі вказаний ворох переміщується у На Фіг.1 зображено запропонований очисник радіальному та осьовому напрямках блоків очисвороху коренебульбоплодів від домішок - загальних вальців 2 і 3 та потрапляє у звужену, тобто ний вид збоку. На Фіг.2 дано переріз А-А на Фіг.1. більш вузьку частину, що утворена вказаними блоОчисник вороху коренебульбоплодів від доміками очисних вальців 2 і 3. Тут коренебульбоплошок складається з падаючого транспортера 1, з ди вже гарантовано притискаються до спіральних горизонтального блоку трьох очисних вальців 2, пружин горизонтального блоку очисних вальців 2 і які утворені спіральними пружинами, закріпленими додаткового блоку вальців 3, ефективно обертаконсольно на маточинах, встановлених на привідються навколо власних осей і остаточно очищуних валах, які обертаються в одному напрямку. ються спіралями обох блоків від налиплого ґрунту. Зверху над горизонтальним блоком очисних вальМіцні ґрунтові домішки тут також остаточно руйнуців 2 під гострим кутом а встановлено додатковий ються і просіюються у міжвитковий простір спіраблок вальців 3, який також складається з трьох льних пружин горизонтального блоку вальців 2. послідовно розміщених очисних вальців, створеОчищені коренебульбоплоди потрапляють на відних спіральними пружинами, що також закріплені відний транспортер 6 і виносяться з зони очищенконсольно на маточинах, закріплених на приводня. Механізми 4 зміни і фіксації положень блоків них валах. Обидва кінці додаткового блоку вальців очисних вальців 2 і 3, один відносно одного, до3 мають механізми 4 (наприклад, у вигляді гвинтозволяють в цілому змінювати розміри гострого вих пар, що зв'язують раму і кінці додаткового кута а, а конкретно розміри передній завантажуваблоку вальців 3) зміни і фіксації положень додатльної і задній звуженої частин, що утворені блокакового блоку вальців 3 відносно горизонтального ми вальців 2 і 3. Розміри цієї звуженої частини блоку очисних вальців 2. Перед робочою поверхповинні враховувати максимальні розміри корененею додаткового блоку вальців 3 встановлено бульбоплодів, що очищуються (для запобігання їх привідну щітку 5, що утворена еластичним ворсом. травмування) і повинні забезпечувати високу стуДо задніх кінців горизонтального блоку очисних пінь очистки коренебульбоплодів від ґрунтових та вальців 2 і додаткового блоку вальців 3 підведерослинних домішок. Оскільки ворох коренебульний відвідний транспортер 6. Напрямки поступабоплодів, що очищуються, як би мовити, в даному льних рухів потоків коренебульбоплодів і обертавипадку примусово затискається завдяки обертанльних рухів робочих органів очисника показані ням спіралей блоків очисних вальців 2 і 3 (напрямстрілками. ки обертання показані стрілками) у простір між Очисник вороху коренебульбоплодів від домівказаними блоками 2 і 3, а також враховуючи кошок працює таким чином. Ворох коренебульбопливання консольних спіралей цих блоків (в даному лодів подається транспортером 1 на поверхню випадку такі коливання будуть синхронними) воутворену горизонтальним блоком очисних вальців рох коренебульбоплодів ефективно руйнується і 2, які примусово обертаються, при цьому ґрунтові розосереджується, чим досягається висока ступінь домішки відразу захоплюються його спіралями і якості очищення коренебульбоплодів від домішок. відводяться донизу. Оскільки спіралі горизонтальВикористовуючи механізми 4 зміни і фіксації полоних очисних вальців 2 встановлені консольно, то їх жень блоків очисних вальців 2 і 3, один відносно коливання у повздовжньо-вертикальній площині одного, можна встановлювати гострий кут а мінісприяють інтенсивному просіюванню донизу ґрунмального значення. В такому разі при умові гарантових домішок. Коренебульбоплоди, а також сухі тованого завантажування очисника спереду блоки ґрунтові домішки, які можуть відбиватись спіраляобох очисних вальців 2 і 3 будуть примусово прими горизонтального блоку очисних вальців 2 удатискати ворох до верхніх і нижніх спіралей, які ряються об щітку 5, яка примусово обертається і її обертаються, що буде гарантувати майже стовідпрутки з еластичного ворсу направляють відбиті соткове руйнування ґрунтових домішок і повне коренебульбоплоди та ґрунтові домішки знову на очищення тіл коренебульбоплодів від налиплого поверхню горизонтального блоку очисних вальців ґрунту. 2. Коренебульбоплоди також можуть ударятись об Застосування даного очисника вороху коренеробочу (внутрішню) поверхню утворену спіралями бульбоплодів від домішок дозволить підвищити додаткового блоку вальців 3, що розташований під якість очищення коренебульбоплодів від ґрунтогострим кутом а до горизонтального блоку очисних вих та рослинних решток на 10... 15%. 5 Комп’ютерна верстка Т. Чепелева 77028 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
