Очисник вороху коренебульбоплодів від домішок

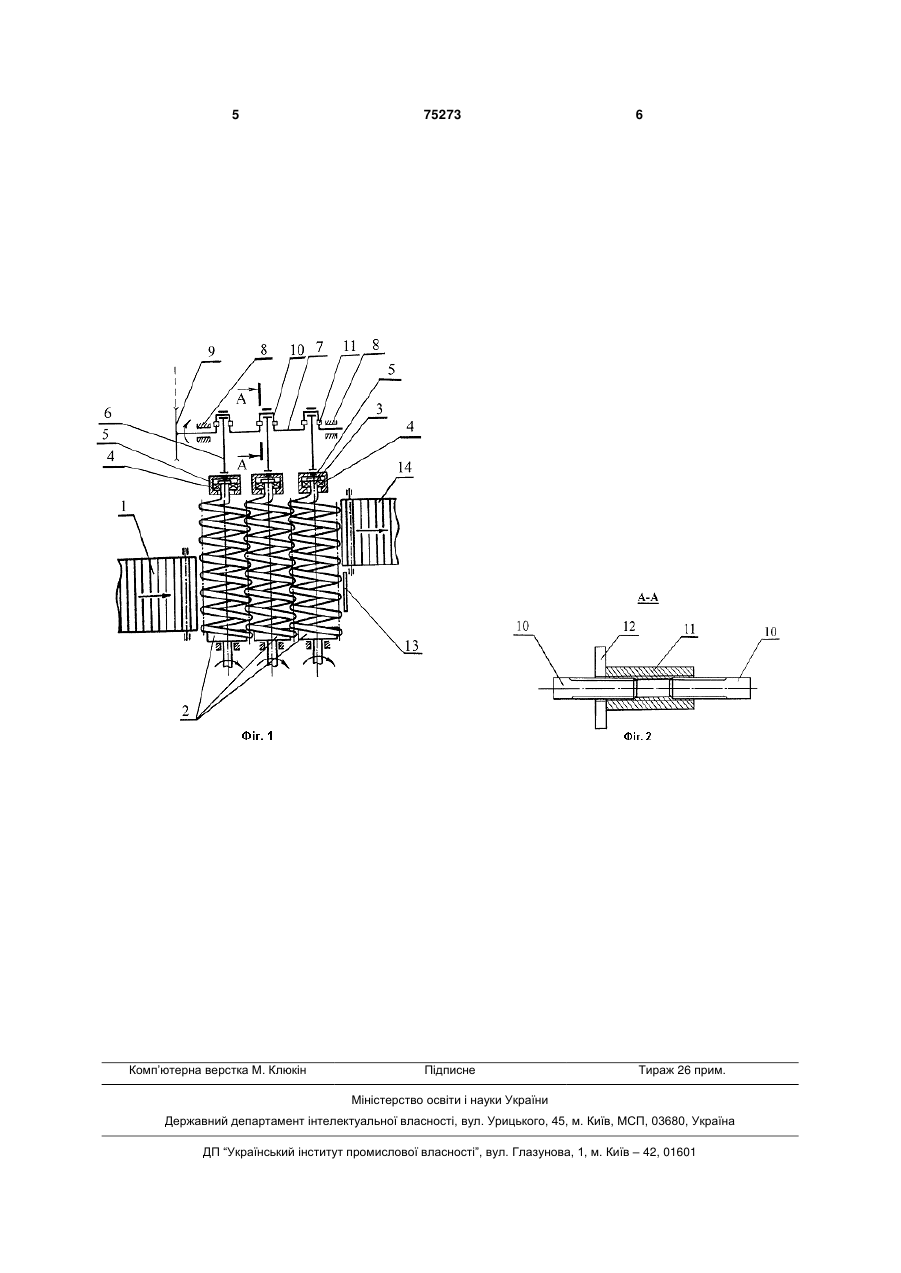

Очисник вороху коренебульбоплодів від домішок, який складається з подавального транспор 3 75273 4 причому кожне з колін вала має по два механізми його коліна 10 забезпечують хвостовикам 3 зміни його довжини. одночасні коливальні рухи саме у вказаних плоКонструктивна схема запропонованого очисщинах. Оскільки коліна 10 на колінчастому валу 7 ника вороху коренебульбоплодів від домішок зоброзташовані у одній площині і спрямовані у один ражена на фіг. 1 - вид зверху. На фіг. 2 дано бік, то це забезпечує спіральним пружинам очиспереріз А-А на фіг. 1. них вальців 2 здійснювати примусові коливальні Очисник вороху коренебульбоплодів від рухи одночасно у повздовжньо-вертикальній і у домішок складається з подаючого транспортера 1, поперечно-горизонтальній площинах з однаковими блоку очисних вальців 2, який складаються з амплітудами і частотами, що забезпечує їх не заспіральних пружин, закріплених консольне на маклинювання при здійсненні обертального руху. точинах, встановлених на привідних валах, які При вказаних примусових, коливальних рухах обертаються в одному напрямку. Вільні кінці спіральних пружин очисних вальців 2 (у поперечспіральних пружин очисних вальців 2 містять хвоно-горизонтальній площині) постійно змінюється їх стовики 3, на яких встановлені підшипники кочення межвитковий простір, через який відбувається 4. Зовнішні кільця підшипників кочення 4 ефективне сепарування ґрунтових та рослинних встановлені у хрестовини 5, які з'єднані з домішок. Примусове коливання хвостовиків 5 у кінематичними тягами 6. Другі кінці кінематичних повздовжньо-вертикальній площині також тяг 6 рухомо зв'язані з привідним колінчатим вазабезпечує зміни вказаного міжвиткового простолом 7, встановленим у опорах 8 і зв'язаним з приру, особливо на кінцях спіральних пружин очисних водом 9 у обертальний рух. Колінчатий вал 7 має вальців 2. Завдяки обертанню спіральних пружин коліна 10, що розташовані у одній площині і з одочисних вальців 2 і вказаним їх коливальним руного боку. Коліна 10 мають по два механізми 11 хам у зазначених площинах коренебульбоплоди зміни їх довжини, фіксація якої забезпечується транспортуються з однієї спіральної пружини на контргайками 12. Для запобіганню втрат іншу і одночасно в осьовому напрямку, де потрапкоренебульбоплодів з правого боку очисника ляють на вивантажувальний транспортер 14 і повстановлено захисний щиток 13, а вивантаження кидають зону очистки. Для запобігання втрат коренебульбоплодів, що вже очищені від домішок, коренебульбоплодів і гарантованого потрапляння відбувається вивантажувальним транспортером їх на вивантажувальний транспортер 14 позаду 14. останньої спіральної пружини очисного вальця 2 Очисник вороху коренебульбоплодів від встановлено захисний щиток 13. В залежності від домішок працює наступним чином. Ворох забрудненості вороху коренебульбоплодів коренебульбоплодів, що очищується, разом з ґрунтовними та рослинними домішками можна ґрунтовими та рослинними рештками подається змінювати амплітуду примусових коливальних транспортером 1 на поверхню утворену блоком рухів спіральних пружин очисних вальців 2, завдяочисних вальців 2, які примусово обертаються, при ки одночасної зміни довжини всіх колін 10 цьому дрібні ґрунтові домішки відразу захоплюколінчатого валу 7 механізмами 11. Це може бути ються його спіралями і відводяться донизу. При здійснено таким чином, що при обертанні цьому вільні кінці спіральних пружин очисних механізму 11 (наприклад гвинтового) коліна 10 вальців 2 містять хвостовики 3, на яких закріплено змінюють свою довжину, а її значення фіксується підшипники кочення 4, зовнішні кільця яких встаконтргайкою 12. Зміна частоти коливальних рухів новлено у хрестовини 5. А це дозволяє спіральним спіральних пружин очисних вальців 2 відбудеться пружинам очисних вальців 2 безперешкодно оберзавдяки регулюванням частоти обертального руху татись і одночасно здійснювати коливальні рухи у колінчастого валу 7 завдяки приводу 9. повздовжньо-вертикальній і у поперечноЗастосування даного очисника вороху горизонтальних площинах, оскільки хрестовини 5 коренебульбоплодів від домішок дозволяє спрочерез кінематичні тяги 6 зв'язані із колінчатим вастити конструкцію та підвищити надійність роботи лом 7, при обертанні якого (завдяки приводу 9) у 1,2...1,5 рази. 5 Комп’ютерна верстка М. Клюкін 75273 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
