Кондиціонер

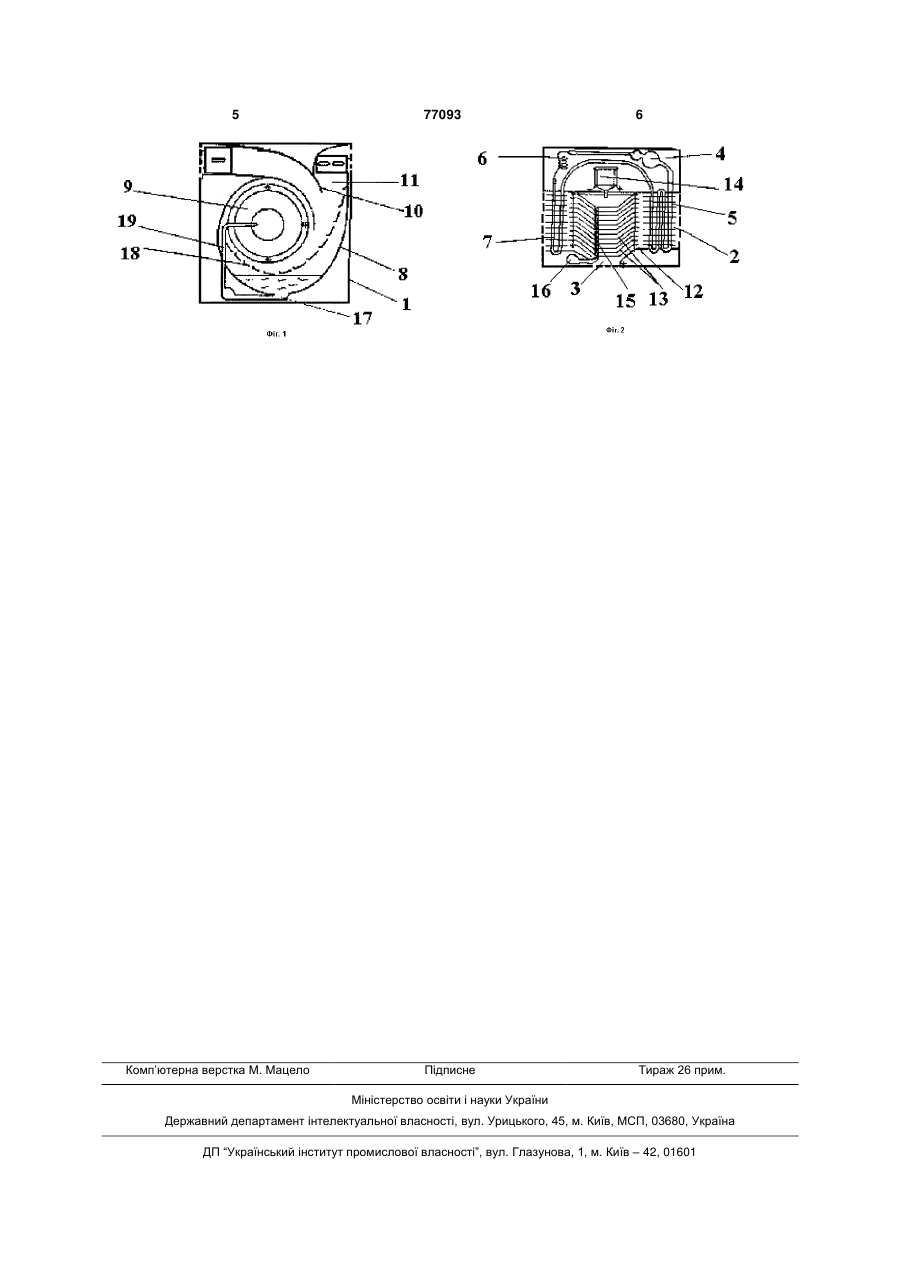

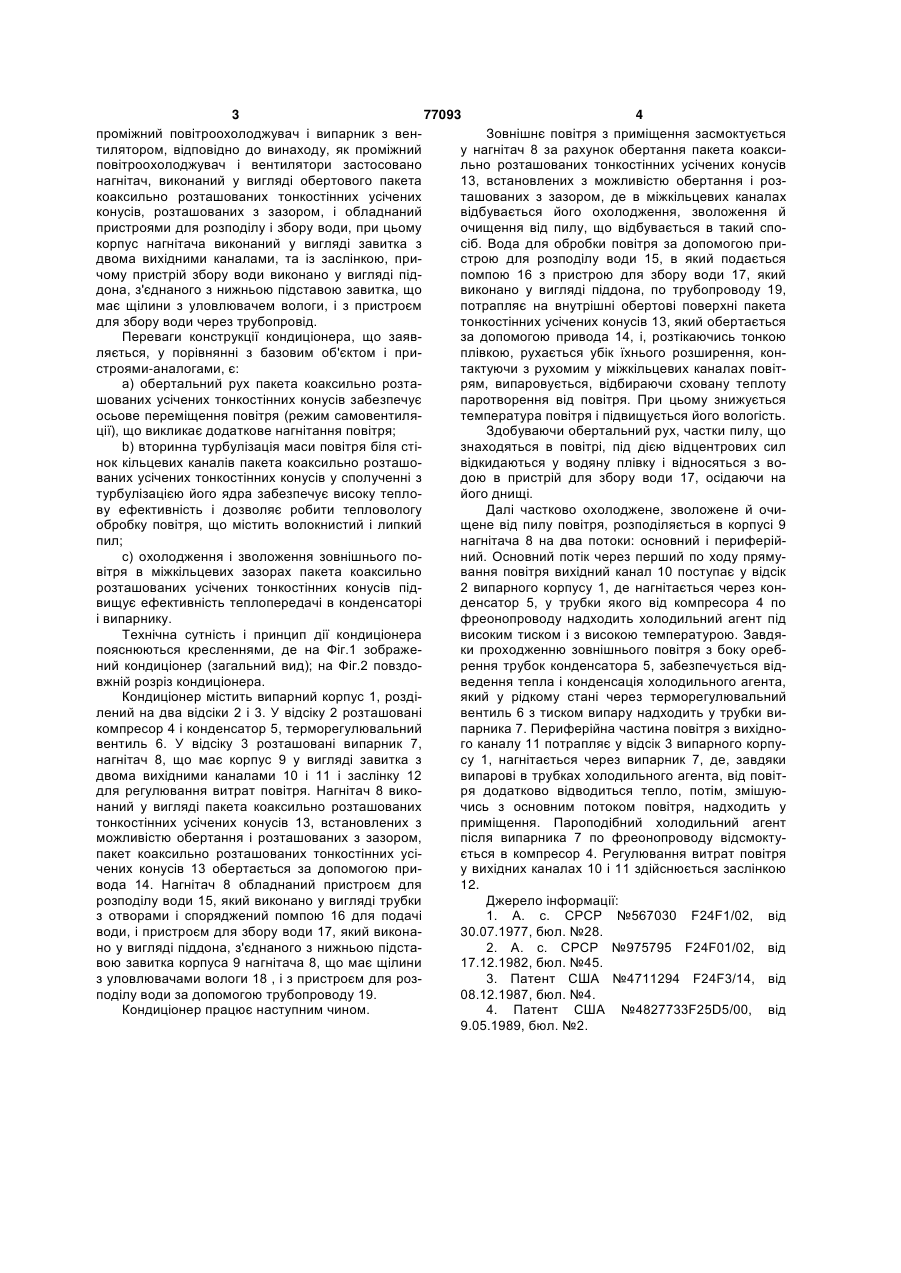

Кондиціонер, що містить випарний корпус, розділений на два відсіки, в одному з яких знаходяться електродвигун, компресор, конденсатор з вентилятором, терморегулювальний вентиль, а в іншому - проміжний повітроохолоджувач і випарник з вентилятором, який відрізняється тим, що як проміжний повітроохолоджувач і вентилятори застосовано нагнітач, виконаний у вигляді обертового пакета співвісно розташованих тонкостінних зрізаних конусів, розташованих із зазорами, і обладнаний пристроями для розподілу і збору води, при цьому корпус нагнітача виконаний у вигляді завитка з двома вихідними каналами та із заслінкою, причому пристрій для збору води виконаний у вигляді піддона, з'єднаного із нижньою частиною завитка, який має щілини з уловлювачами вологи, і з пристроєм для збору води за допомогою трубопроводу. Винахід відноситься до техніки кондиціонування повітря і може бути використаний для кондиціонування приміщень з підвищеним теплопритоком і запиленістю. Відомо системи, що містять корпус з вікнами входу і виходу повітря, випарник, конденсатор і компресор, парокомпресійну холодильну машину, електродвигун і вентилятори конденсатора і випарника. [1,2,3] Основний недолік відомих систем - невисока інтенсивність тепловологої обробки повітря (або її відсутність), а також засміченість пластин сепараторів, форсунок випарника, що обмежує застосування таких пристроїв у приміщеннях, де через нього проходить повітря, що містить волокнистий або липкий пил. Як прототип обрана комбінована система кондиціонування повітря, що містить випарний корпус, розділений на два відсіки, в одному з яких знаходяться електродвигун, компресор, конденсатор з вентилятором, терморегулювальний вентиль, а іншому - проміжний повітроохолоджувач і випарник з вентилятором. [4] Недоліком прототипу є наявність проміжного повітроохолоджувача, в каналах якого спостерігаються втрати тиску повітря, що призводить до зниження інтенсивності теплообміну і як наслідок зниження ефективності охолодження. В основу винаходу поставлена задача підвищення ефективності охолодження і якості очищення повітря шляхом того, що як проміжний повітроохолоджувач і вентилятори застосовано нагнітач, виконаний у вигляді обертового пакета коаксильно розташованих тонкостінних усічених конусів, розташованих з зазором, і обладнаний пристроями для розподілу і збору води, при цьому корпус нагнітача виконаний у вигляді завитка з двома вихідними каналами, та із заслінкою, причому пристрій збору води виконано у вигляді піддона, з'єднаного з нижньою підставою завитка, що має щілини з уловлювачем вологи, і з пристроєм для збору води через трубопровід. Поставлена задача досягається тим, що в кондиціонері, що містить випарний корпус, розділений на два відсіки, в одному з яких знаходяться електродвигун, компресор, конденсатор з вентилятором, терморегулювальний вентиль, а іншому (19) UA (11) 77093 (13) C2 (21) a200500197 (22) 10.01.2005 (24) 16.10.2006 (46) 16.10.2006, Бюл. № 10, 2006 р. (72) Могила Валентин Іванович, Старюк Олександр Іванович, Зіборов Юрій Олександрович, Басов Генадій Григорович, Ноженко Олена Сергіївна (73) СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ (56) UA 38714, F24F1/00, 15.05.2001 SU 979795, F24F1/02, 07.12.82 SU 1161809, F28C3/06, 15.06.85 GB 610819, F28D1/047, 21.10.48 GB 1449347, F28D11/02, 15.09.76 JP 58088020, B01F3/04, 26.05.83 US 3953551, 261/91, 27.04.76 3 77093 4 проміжний повітроохолоджувач і випарник з венЗовнішнє повітря з приміщення засмоктується тилятором, відповідно до винаходу, як проміжний у нагнітач 8 за рахунок обертання пакета коаксиповітроохолоджувач і вентилятори застосовано льно розташованих тонкостінних усічених конусів нагнітач, виконаний у вигляді обертового пакета 13, встановлених з можливістю обертання і розкоаксильно розташованих тонкостінних усічених ташованих з зазором, де в міжкільцевих каналах конусів, розташованих з зазором, і обладнаний відбувається його охолодження, зволоження й пристроями для розподілу і збору води, при цьому очищення від пилу, що відбувається в такий спокорпус нагнітача виконаний у вигляді завитка з сіб. Вода для обробки повітря за допомогою придвома вихідними каналами, та із заслінкою, пристрою для розподілу води 15, в який подається чому пристрій збору води виконано у вигляді підпомпою 16 з пристрою для збору води 17, який дона, з'єднаного з нижньою підставою завитка, що виконано у вигляді піддона, по трубопроводу 19, має щілини з уловлювачем вологи, і з пристроєм потрапляє на внутрішні обертові поверхні пакета для збору води через трубопровід. тонкостінних усічених конусів 13, який обертається Переваги конструкції кондиціонера, що заявза допомогою привода 14, і, розтікаючись тонкою ляється, у порівнянні з базовим об'єктом і приплівкою, рухається убік їхнього розширення, констроями-аналогами, є: тактуючи з рухомим у міжкільцевих каналах повітa) обертальний рух пакета коаксильно розтарям, випаровується, відбираючи сховану теплоту шованих усічених тонкостінних конусів забезпечує паротворення від повітря. При цьому знижується осьове переміщення повітря (режим самовентилятемпература повітря і підвищується його вологість. ції), що викликає додаткове нагнітання повітря; Здобуваючи обертальний рух, частки пилу, що b) вторинна турбулізація маси повітря біля стізнаходяться в повітрі, під дією відцентрових сил нок кільцевих каналів пакета коаксильно розташовідкидаються у водяну плівку і відносяться з вованих усічених тонкостінних конусів у сполученні з дою в пристрій для збору води 17, осідаючи на турбулізацією його ядра забезпечує високу теплойого днищі. ву ефективність і дозволяє робити тепловологу Далі частково охолоджене, зволожене й очиобробку повітря, що містить волокнистий і липкий щене від пилу повітря, розподіляється в корпусі 9 пил; нагнітача 8 на два потоки: основний і периферійc) охолодження і зволоження зовнішнього поний. Основний потік через перший по ходу прямувітря в міжкільцевих зазорах пакета коаксильно вання повітря вихідний канал 10 поступає у відсік розташованих усічених тонкостінних конусів під2 випарного корпусу 1, де нагнітається через конвищує ефективність теплопередачі в конденсаторі денсатор 5, у трубки якого від компресора 4 по і випарнику. фреонопроводу надходить холодильний агент під Технічна сутність і принцип дії кондиціонера високим тиском і з високою температурою. Завдяпояснюються кресленнями, де на Фіг.1 зображеки проходженню зовнішнього повітря з боку оребний кондиціонер (загальний вид); на Фіг.2 повздорення трубок конденсатора 5, забезпечується відвжній розріз кондиціонера. ведення тепла і конденсація холодильного агента, Кондиціонер містить випарний корпус 1, роздіякий у рідкому стані через терморегулювальний лений на два відсіки 2 і 3. У відсіку 2 розташовані вентиль 6 з тиском випару надходить у трубки викомпресор 4 і конденсатор 5, терморегулювальний парника 7. Периферійна частина повітря з вихідновентиль 6. У відсіку 3 розташовані випарник 7, го каналу 11 потрапляє у відсік 3 випарного корпунагнітач 8, що має корпус 9 у вигляді завитка з су 1, нагнітається через випарник 7, де, завдяки двома вихідними каналами 10 і 11 і заслінку 12 випарові в трубках холодильного агента, від повітдля регулювання витрат повітря. Нагнітач 8 викоря додатково відводиться тепло, потім, змішуюнаний у вигляді пакета коаксильно розташованих чись з основним потоком повітря, надходить у тонкостінних усічених конусів 13, встановлених з приміщення. Пароподібний холодильний агент можливістю обертання і розташованих з зазором, після випарника 7 по фреонопроводу відсмоктупакет коаксильно розташованих тонкостінних усіється в компресор 4. Регулювання витрат повітря чених конусів 13 обертається за допомогою приу вихідних каналах 10 і 11 здійснюється заслінкою вода 14. Нагнітач 8 обладнаний пристроєм для 12. розподілу води 15, який виконано у вигляді трубки Джерело інформації: з отворами і споряджений помпою 16 для подачі 1. А. с. СРСР №567030 F24F1/02, від води, і пристроєм для збору води 17, який викона30.07.1977, бюл. №28. но у вигляді піддона, з'єднаного з нижньою підста2. А. с. СРСР №975795 F24F01/02, від вою завитка корпуса 9 нагнітача 8, що має щілини 17.12.1982, бюл. №45. з уловлювачами вологи 18 , і з пристроєм для роз3. Патент США №4711294 F24F3/14, від поділу води за допомогою трубопроводу 19. 08.12.1987, бюл. №4. Кондиціонер працює наступним чином. 4. Патент США №4827733F25D5/00, від 9.05.1989, бюл. №2. 5 Комп’ютерна верстка М. Мацело 77093 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
