Оптичний клей-компаунд та спосіб його одержання

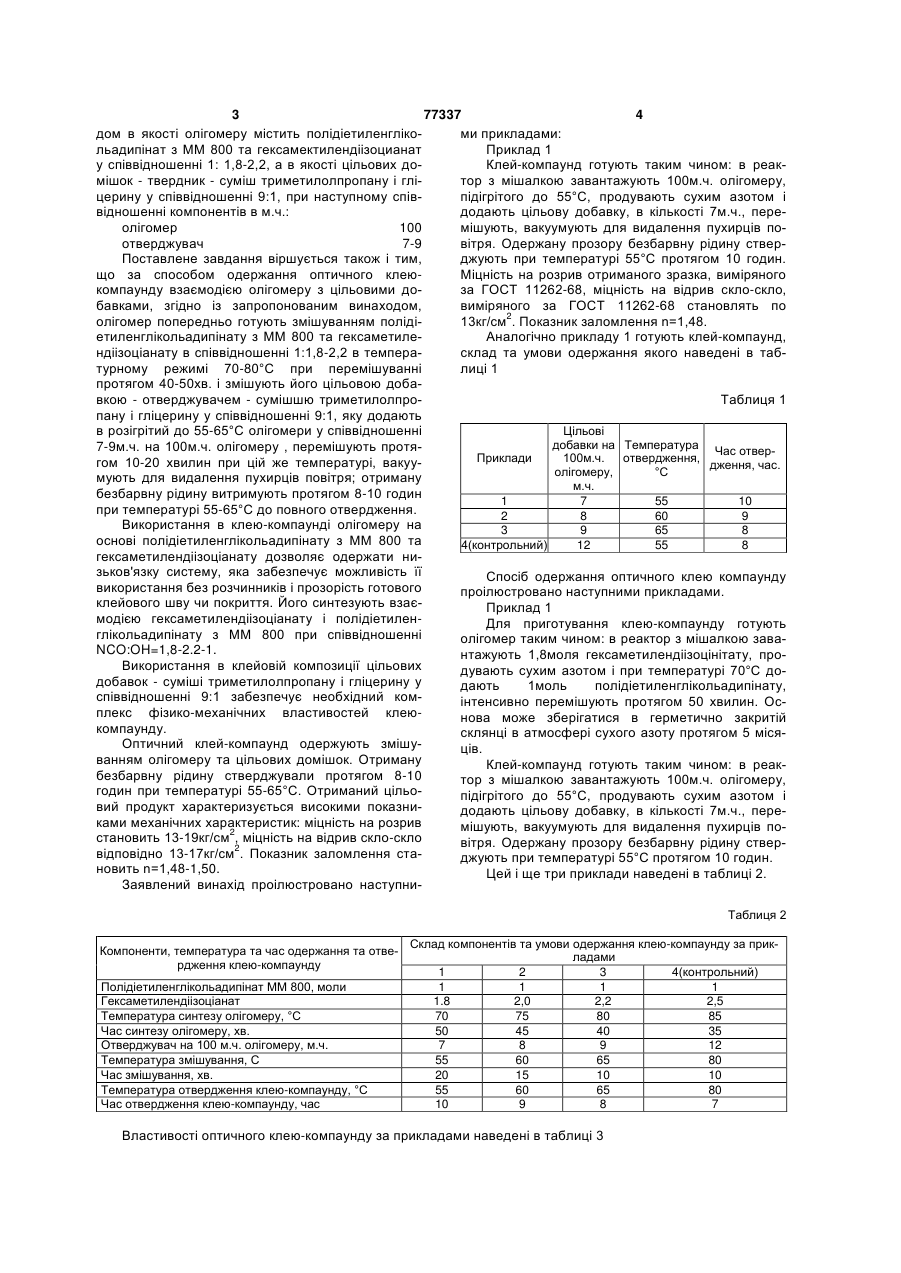

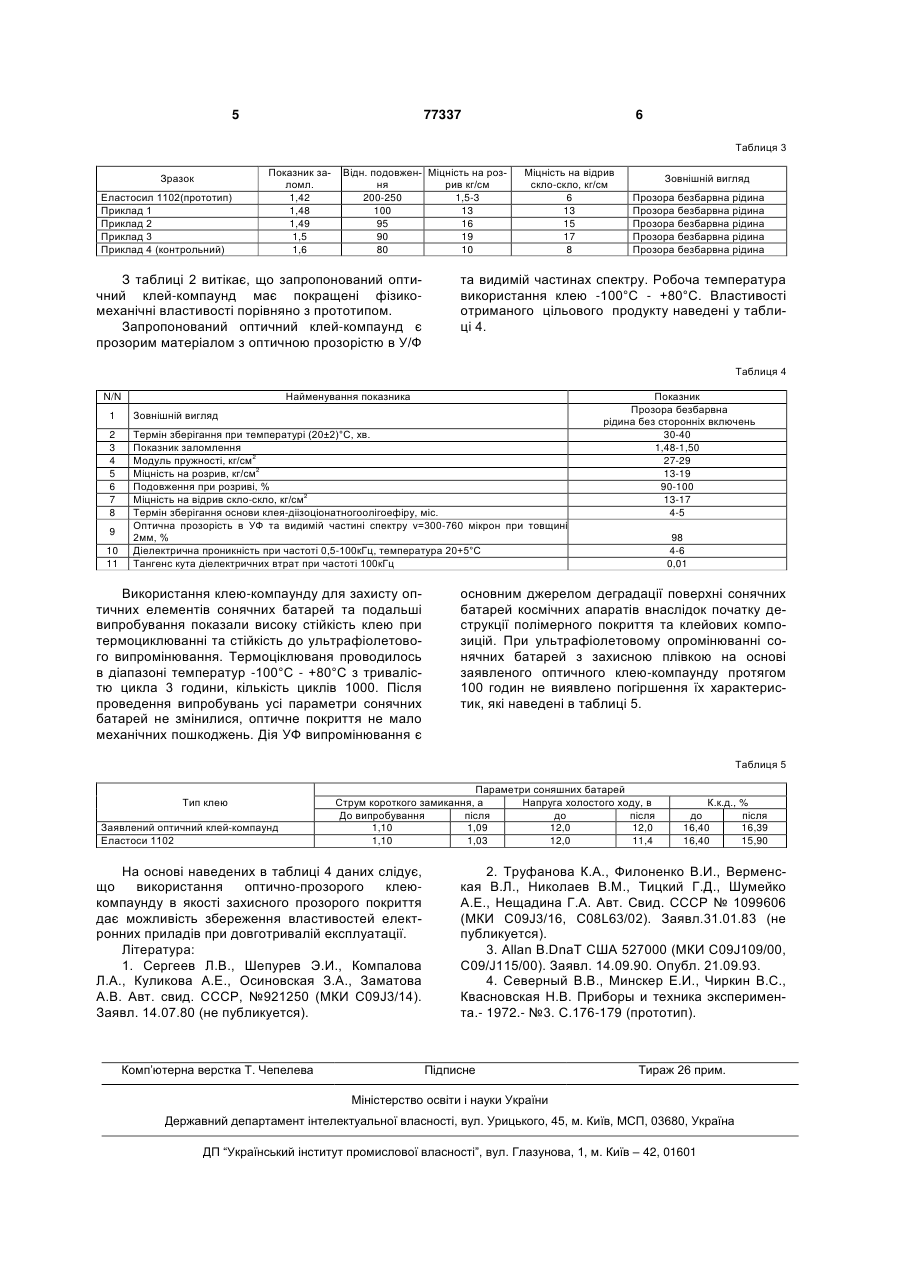

1. Оптичний клей-компаунд на основі олігомеру та цільової добавки, який відрізняється тим, що як олігомер містить полідіетиленглікольадипінат з MM 800 і гексаметилендіізоціанат у співвід C2 2 (13) 1 3 77337 4 дом в якості олігомеру містить полідіетиленглікоми прикладами: льадипінат з MM 800 та гексамектилендіізоцианат Приклад 1 у співвідношенні 1: 1,8-2,2, а в якості цільових доКлей-компаунд готують таким чином: в реакмішок - твердник - суміш триметилолпропану і глітор з мішалкою завантажують 100м.ч. олігомеру, церину у співвідношенні 9:1, при наступному співпідігрітого до 55°С, продувають сухим азотом і відношенні компонентів в м.ч.: додають цільову добавку, в кількості 7м.ч., переолігомер 100 мішують, вакуумують для видалення пухирців поотверджувач 7-9 вітря. Одержану прозору безбарвну рідину стверПоставлене завдання віршується також і тим, джують при температурі 55°С протягом 10 годин. що за способом одержання оптичного клеюМіцність на розрив отриманого зразка, виміряного компаунду взаємодією олігомеру з цільовими доза ГОСТ 11262-68, міцність на відрив скло-скло, бавками, згідно із запропонованим винаходом, виміряного за ГОСТ 11262-68 становлять по олігомер попередньо готують змішуванням поліді13кг/см2. Показник заломлення n=1,48. етиленглікольадипінату з MM 800 та гексаметилеАналогічно прикладу 1 готують клей-компаунд, ндіізоціанату в співвідношенні 1:1,8-2,2 в темперасклад та умови одержання якого наведені в табтурному режимі 70-80°С при перемішуванні лиці 1 протягом 40-50хв. і змішують його цільовою добавкою - отверджувачем - сумішшю триметилолпроТаблиця 1 пану і гліцерину у співвідношенні 9:1, яку додають Цільові в розігрітий до 55-65°С олігомери у співвідношенні добавки на Температура 7-9м.ч. на 100м.ч. олігомеру , перемішують протяЧас отверПриклади 100м.ч. отвердження, гом 10-20 хвилин при цій же температурі, вакуудження, час. олігомеру, °С мують для видалення пухирців повітря; отриману м.ч. безбарвну рідину витримують протягом 8-10 годин 1 7 55 10 при температурі 55-65°С до повного отвердження. 2 8 60 9 Використання в клею-компаунді олігомеру на 3 9 65 8 основі полідіетиленглікольадипінату з MM 800 та 4(контрольний) 12 55 8 гексаметилендіізоціанату дозволяє одержати низьков'язку систему, яка забезпечує можливість її Спосіб одержання оптичного клею компаунду використання без розчинників і прозорість готового проілюстровано наступними прикладами. клейового шву чи покриття. Його синтезують взаєПриклад 1 модією гексаметилендіізоціанату і полідіетиленДля приготування клею-компаунду готують глікольадипінату з MM 800 при співвідношенні олігомер таким чином: в реактор з мішалкою заваNCO:OH=1,8-2.2-1. нтажують 1,8моля гексаметилендіізоцінітату, проВикористання в клейовій композиції цільових дувають сухим азотом і при температурі 70°С додобавок - суміші триметилолпропану і гліцерину у дають 1моль полідіетиленглікольадипінату, співвідношенні 9:1 забезпечує необхідний комінтенсивно перемішують протягом 50 хвилин. Осплекс фізико-механічних властивостей клеюнова може зберігатися в герметично закритій компаунду. склянці в атмосфері сухого азоту протягом 5 місяОптичний клей-компаунд одержують змішуців. ванням олігомеру та цільових домішок. Отриману Клей-компаунд готують таким чином: в реакбезбарвну рідину стверджували протягом 8-10 тор з мішалкою завантажують 100м.ч. олігомеру, годин при температурі 55-65°С. Отриманий цільопідігрітого до 55°С, продувають сухим азотом і вий продукт характеризується високими показнидодають цільову добавку, в кількості 7м.ч., переками механічних характеристик: міцність на розрив мішують, вакуумують для видалення пухирців постановить 13-19кг/см2, міцність на відрив скло-скло вітря. Одержану прозору безбарвну рідину ствер2 відповідно 13-17кг/см . Показник заломлення стаджують при температурі 55°С протягом 10 годин. новить n=1,48-1,50. Цей і ще три приклади наведені в таблиці 2. Заявлений винахід проілюстровано наступниТаблиця 2 Компоненти, температура та час одержання та отвердження клею-компаунду Полідіетиленглікольадипінат MM 800, моли Гексаметилендіізоціанат Температура синтезу олігомеру, °С Час синтезу олігомеру, хв. Отверджувач на 100 м.ч. олігомеру, м.ч. Температура змішування, С Час змішування, хв. Температура отвердження клею-компаунду, °С Час отвердження клею-компаунду, час Склад компонентів та умови одержання клею-компаунду за прикладами 1 2 3 4(контрольний) 1 1 1 1 1.8 2,0 2,2 2,5 70 75 80 85 50 45 40 35 7 8 9 12 55 60 65 80 20 15 10 10 55 60 65 80 10 9 8 7 Властивості оптичного клею-компаунду за прикладами наведені в таблиці 3 5 77337 6 Таблиця 3 Зразок Еластосил 1102(прототип) Приклад 1 Приклад 2 Приклад 3 Приклад 4 (контрольний) Показник заломл. 1,42 1,48 1,49 1,5 1,6 Відн. подовжен- Міцність на розня рив кг/см 200-250 1,5-3 100 13 95 16 90 19 80 10 З таблиці 2 витікає, що запропонований оптичний клей-компаунд має покращені фізикомеханічні властивості порівняно з прототипом. Запропонований оптичний клей-компаунд є прозорим матеріалом з оптичною прозорістю в У/Ф Міцність на відрив скло-скло, кг/см 6 13 15 17 8 Зовнішній вигляд Прозора безбарвна рідина Прозора безбарвна рідина Прозора безбарвна рідина Прозора безбарвна рідина Прозора безбарвна рідина та видимій частинах спектру. Робоча температура використання клею -100°С - +80°С. Властивості отриманого цільового продукту наведені у таблиці 4. Таблиця 4 Найменування показника N/N 1 Зовнішній вигляд 2 3 4 5 6 7 8 Термін зберігання при температурі (20±2)°С, хв. Показник заломлення Модуль пружності, кг/см2 Міцність на розрив, кг/см2 Подовження при розриві, % Міцність на відрив скло-скло, кг/см2 Термін зберігання основи клея-діізоціонатногоолігоефіру, міс. Оптична прозорість в УФ та видимій частині спектру v=300-760 мікрон при товщині 2мм, % Діелектрична проникність при частоті 0,5-100кГц, температура 20+5°С Тангенс кута діелектричних втрат при частоті 100кГц 9 10 11 Використання клею-компаунду для захисту оптичних елементів сонячних батарей та подальші випробування показали високу стійкість клею при термоциклюванні та стійкість до ультрафіолетового випромінювання. Термоціклюваня проводилось в діапазоні температур -100°С - +80°С з тривалістю цикла 3 години, кількість циклів 1000. Після проведення випробувань усі параметри сонячних батарей не змінилися, оптичне покриття не мало механічних пошкоджень. Дія УФ випромінювання є Показник Прозора безбарвна рідина без сторонніх включень 30-40 1,48-1,50 27-29 13-19 90-100 13-17 4-5 98 4-6 0,01 основним джерелом деградації поверхні сонячних батарей космічних апаратів внаслідок початку деструкції полімерного покриття та клейових композицій. При ультрафіолетовому опромінюванні сонячних батарей з захисною плівкою на основі заявленого оптичного клею-компаунду протягом 100 годин не виявлено погіршення їх характеристик, які наведені в таблиці 5. Таблиця 5 Тип клею Заявлений оптичний клей-компаунд Еластоси 1102 Параметри соняшних батарей Струм короткого замикання, а Напруга холостого ходу, в До випробування після до після 1,10 1,09 12,0 12,0 1,10 1,03 12,0 11,4 На основі наведених в таблиці 4 даних слідує, що використання оптично-прозорого клеюкомпаунду в якості захисного прозорого покриття дає можливість збереження властивостей електронних приладів при довготривалій експлуатації. Література: 1. Сергеев Л.В., Шепурев Э.И., Компалова Л.А., Куликова Α.Ε., Осиновская З.А., Заматова А.В. Авт. свид. СССР, №921250 (МКИ С09J3/14). Заявл. 14.07.80 (не публикуется). Комп’ютерна верстка Т. Чепелева К.к.д., % до після 16,40 16,39 16,40 15,90 2. Труфанова К.А., Филоненко В.И., Верменская В.Л., Николаев В.М., Тицкий Г.Д., Шумейко А.Е., Нещадина Г.А. Авт. Свид. СССР № 1099606 (МКИ С09J3/16, С08L63/02). Заявл.31.01.83 (не публикуется). 3. Allan B.DnaT США 527000 (МКИ С09J109/00, С09/J115/00). Заявл. 14.09.90. Опубл. 21.09.93. 4. Северный В.В., Минскер Е.И., Чиркин B.C., Квасновская Н.В. Приборы и техника эксперимента.- 1972.- №3. С.176-179 (прототип). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
