Рідинний ракетний двигун з променевим охолодженням

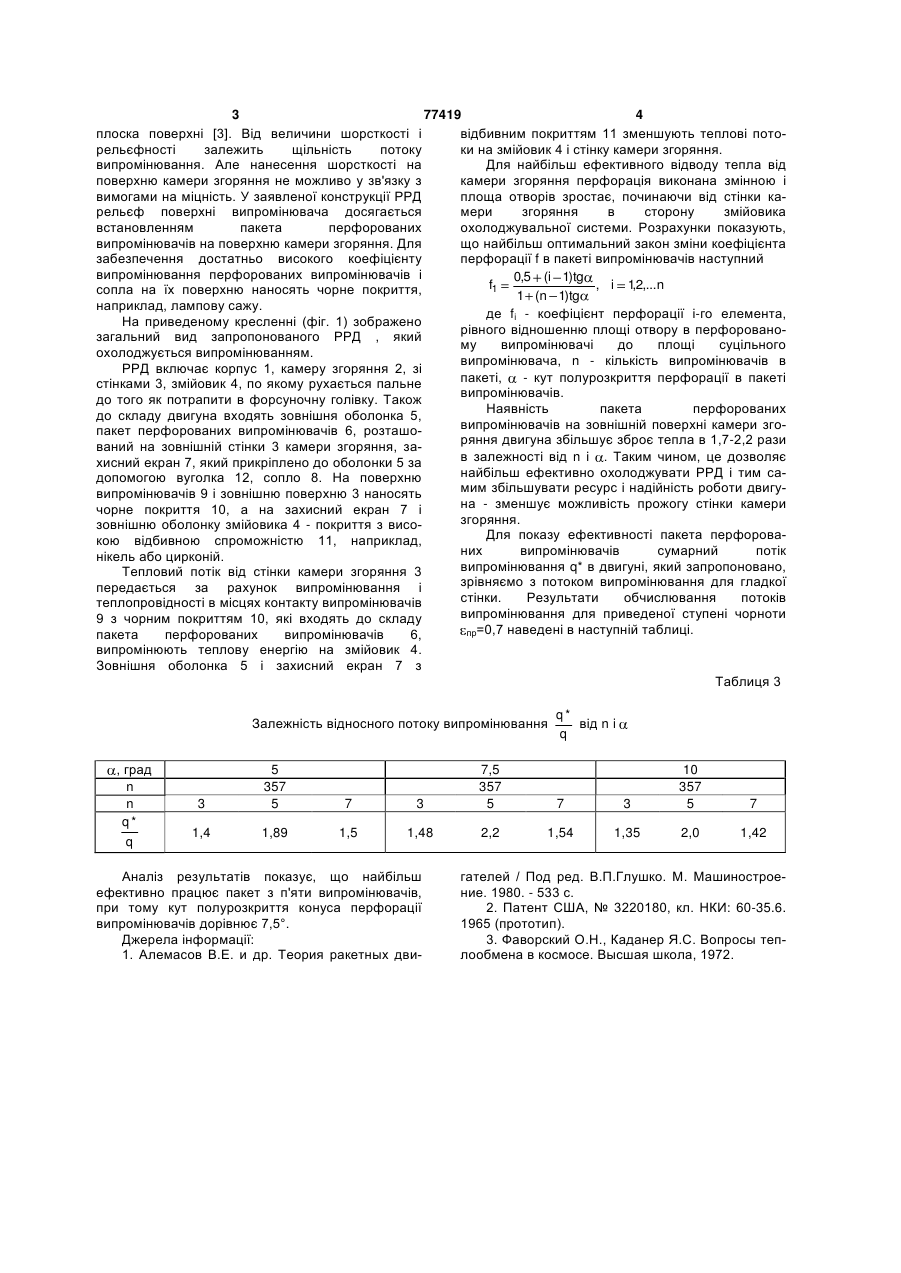

1. Рідинний ракетний двигун з променевим охолодженням, що містить захисний корпус, камеру згоряння, змійовик системи охолоджування з зовнішньою оболонкою, який відрізняється тим, що на зовнішній поверхні камери згоряння концентрично осі двигуна встановлено пакет перфорова 3 77419 4 плоска поверхні [3]. Від величини шорсткості і відбивним покриттям 11 зменшують теплові поторельєфності залежить щільність потоку ки на змійовик 4 і стінку камери згоряння. випромінювання. Але нанесення шорсткості на Для найбільш ефективного відводу тепла від поверхню камери згоряння не можливо у зв'язку з камери згоряння перфорація виконана змінною і вимогами на міцність. У заявленої конструкції РРД площа отворів зростає, починаючи від стінки карельєф поверхні випромінювача досягається мери згоряння в сторону змійовика встановленням пакета перфорованих охолоджувальної системи. Розрахунки показують, випромінювачів на поверхню камери згоряння. Для що найбільш оптимальний закон зміни коефіцієнта забезпечення достатньо високого коефіцієнту перфорації f в пакеті випромінювачів наступний випромінювання перфорованих випромінювачів і 0,5 (i 1)tg f1 , i 1 2,...n , сопла на їх поверхню наносять чорне покриття, 1 (n 1)tg наприклад, лампову сажу. де fi - коефіцієнт перфорації і-го елемента, На приведеному кресленні (фіг. 1) зображено рівного відношенню площі отвору в перфорованозагальний вид запропонованого РРД , який му випромінювачі до площі суцільного охолоджується випромінюванням. випромінювача, n - кількість випромінювачів в РРД включає корпус 1, камеру згоряння 2, зі пакеті, - кут полурозкриття перфорації в пакеті стінками 3, змійовик 4, по якому рухається пальне випромінювачів. до того як потрапити в форсуночну голівку. Також Наявність пакета перфорованих до складу двигуна входять зовнішня оболонка 5, випромінювачів на зовнішній поверхні камери згопакет перфорованих випромінювачів 6, розташоряння двигуна збільшує зброє тепла в 1,7-2,2 рази ваний на зовнішній стінки 3 камери згоряння, зав залежності від n і . Таким чином, це дозволяє хисний екран 7, який прикріплено до оболонки 5 за найбільш ефективно охолоджувати РРД і тим садопомогою вуголка 12, сопло 8. На поверхню мим збільшувати ресурс і надійність роботи двигувипромінювачів 9 і зовнішню поверхню 3 наносять на - зменшує можливість прожогу стінки камери чорне покриття 10, а на захисний екран 7 і згоряння. зовнішню оболонку змійовика 4 - покриття з висоДля показу ефективності пакета перфоровакою відбивною спроможністю 11, наприклад, них випромінювачів сумарний потік нікель або цирконій. випромінювання q* в двигуні, який запропоновано, Тепловий потік від стінки камери згоряння 3 зрівняємо з потоком випромінювання для гладкої передається за рахунок випромінювання і стінки. Результати обчислювання потоків теплопровідності в місцях контакту випромінювачів випромінювання для приведеної ступені чорноти 9 з чорним покриттям 10, які входять до складу пр=0,7 наведені в наступній таблиці. пакета перфорованих випромінювачів 6, випромінюють теплову енергію на змійовик 4. Зовнішня оболонка 5 і захисний екран 7 з Таблиця 3 Залежність відносного потоку випромінювання , град n n q* q 3 5 357 5 7 1,4 1,89 1,5 q* від n i q 3 7,5 357 5 7 1,48 2,2 1,54 Аналіз результатів показує, що найбільш ефективно працює пакет з п'яти випромінювачів, при тому кут полурозкриття конуса перфорації випромінювачів дорівнює 7,5°. Джерела інформації: 1. Алемасов В.Е. и др. Теория ракетных дви 3 10 357 5 7 1,35 2,0 1,42 гателей / Под ред. В.П.Глушко. М. Машиностроение. 1980. - 533 с. 2. Патент США, № 3220180, кл. НКИ: 60-35.6. 1965 (прототип). 3. Фаворский Ο.Η., Каданер Я.С. Вопросы теплообмена в космосе. Высшая школа, 1972. 5 Комп’ютерна верстка М. Клюкін 77419 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
