Оптичний елемент і спосіб його виготовлення (варіанти)

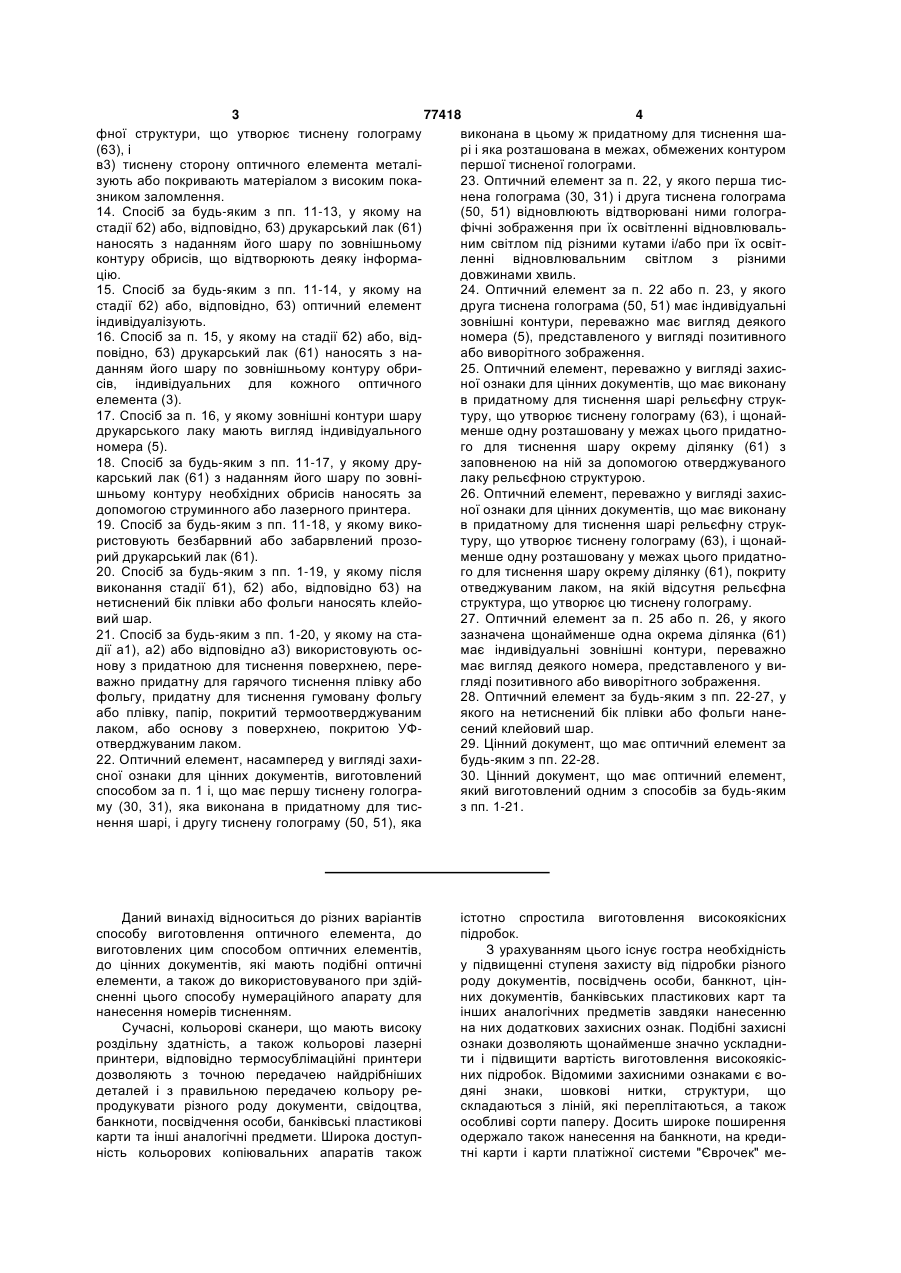

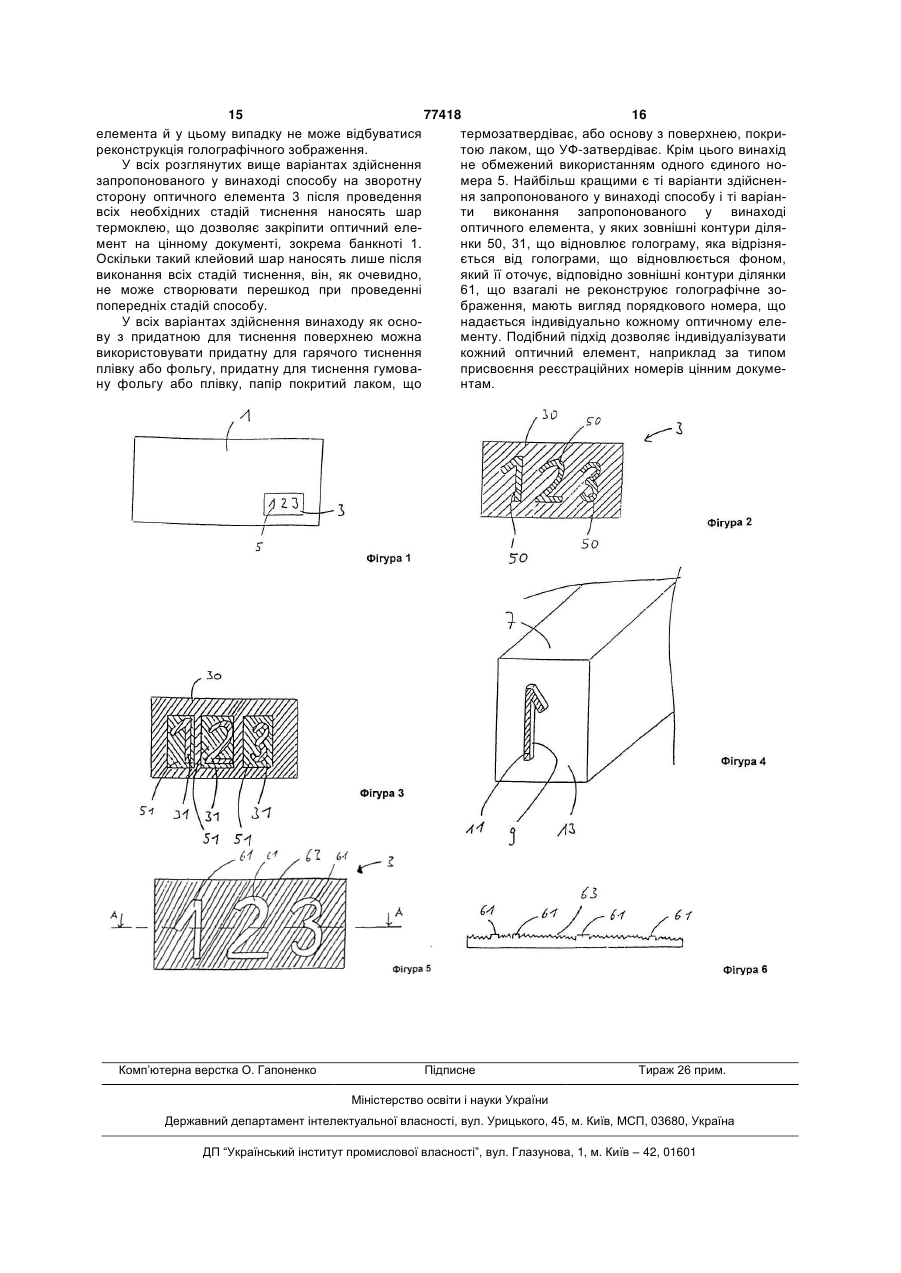

1. Спосіб виготовлення оптичного елемента, переважно у вигляді захисної ознаки, який полягає в тому, що а1) підготовляють придатну для тиснення фольгу або плівку або основу з придатною для тиснення поверхнею, що має першу тиснену голограму (30, 31), виконану в придатному для тиснення шарі, і б1) у цьому ж придатному для тиснення шарі тисненням виконують щонайменше одну другу тиснену голограму (50, 51), частково заміняючи першу тиснену голограму (30, 31) на цю другу тиснену голограму (50, 51). 2. Спосіб за п. 1, у якому на стадії б1) оптичний елемент (3) індивідуалізують. 3. Спосіб за п. 2, у якому на стадії б1) застосовують індивідуалізований штамп для тиснення. 4. Спосіб за будь-яким з пп. 1-3, у якому перша тиснена голограма (30, 31) і друга тиснена голограма (50, 51) відновлюють відтворювані ними голографічні зображення при їх освітленні відновлювальним світлом під різними кутами і/або при їх освітленні відновлювальним світлом з різними довжинами хвиль. 5. Спосіб за будь-яким з пп. 1-4, у якому на стадії б1) застосовують штамп для тиснення щонайменше з одною робочою поверхнею (11), контур якої відповідає необхідному зовнішньому контуру другої тисненої голограми (50, 51). 6. Спосіб за п. 5, у якому при тисненні на стадії б1) другій тисненій голограмі надають по її зовнішньому контуру вигляд індивідуального номера. 7. Спосіб за п. 6, у якому на стадії б1) застосовують нумераційний апарат для нанесення номерів 2 (19) 1 3 77418 4 фної структури, що утворює тиснену голограму виконана в цьому ж придатному для тиснення ша(63), і рі і яка розташована в межах, обмежених контуром в3) тиснену сторону оптичного елемента металіпершої тисненої голограми. зують або покривають матеріалом з високим пока23. Оптичний елемент за п. 22, у якого перша тисзником заломлення. нена голограма (30, 31) і друга тиснена голограма 14. Спосіб за будь-яким з пп. 11-13, у якому на (50, 51) відновлюють відтворювані ними голограстадії б2) або, відповідно, б3) друкарський лак (61) фічні зображення при їх освітленні відновлювальнаносять з наданням його шару по зовнішньому ним світлом під різними кутами і/або при їх освітконтуру обрисів, що відтворюють деяку інформаленні відновлювальним світлом з різними цію. довжинами хвиль. 15. Спосіб за будь-яким з пп. 11-14, у якому на 24. Оптичний елемент за п. 22 або п. 23, у якого стадії б2) або, відповідно, б3) оптичний елемент друга тиснена голограма (50, 51) має індивідуальні індивідуалізують. зовнішні контури, переважно має вигляд деякого 16. Спосіб за п. 15, у якому на стадії б2) або, відномера (5), представленого у вигляді позитивного повідно, б3) друкарський лак (61) наносять з наабо виворітного зображення. данням його шару по зовнішньому контуру обри25. Оптичний елемент, переважно у вигляді захиссів, індивідуальних для кожного оптичного ної ознаки для цінних документів, що має виконану елемента (3). в придатному для тиснення шарі рельєфну струк17. Спосіб за п. 16, у якому зовнішні контури шару туру, що утворює тиснену голограму (63), і щонайдрукарського лаку мають вигляд індивідуального менше одну розташовану у межах цього придатнономера (5). го для тиснення шару окрему ділянку (61) з 18. Спосіб за будь-яким з пп. 11-17, у якому друзаповненою на ній за допомогою отверджуваного карський лак (61) з наданням його шару по зовнілаку рельєфною структурою. шньому контуру необхідних обрисів наносять за 26. Оптичний елемент, переважно у вигляді захисдопомогою струминного або лазерного принтера. ної ознаки для цінних документів, що має виконану 19. Спосіб за будь-яким з пп. 11-18, у якому виков придатному для тиснення шарі рельєфну струкристовують безбарвний або забарвлений прозотуру, що утворює тиснену голограму (63), і щонайрий друкарський лак (61). менше одну розташовану у межах цього придатно20. Спосіб за будь-яким з пп. 1-19, у якому після го для тиснення шару окрему ділянку (61), покриту виконання стадії б1), б2) або, відповідно б3) на отведжуваним лаком, на якій відсутня рельєфна нетиснений бік плівки або фольги наносять клейоструктура, що утворює цю тиснену голограму. вий шар. 27. Оптичний елемент за п. 25 або п. 26, у якого 21. Спосіб за будь-яким з пп. 1-20, у якому на стазазначена щонайменше одна окрема ділянка (61) дії а1), а2) або відповідно а3) використовують осмає індивідуальні зовнішні контури, переважно нову з придатною для тиснення поверхнею, перемає вигляд деякого номера, представленого у виважно придатну для гарячого тиснення плівку або гляді позитивного або виворітного зображення. фольгу, придатну для тиснення гумовану фольгу 28. Оптичний елемент за будь-яким з пп. 22-27, у або плівку, папір, покритий термоотверджуваним якого на нетиснений бік плівки або фольги нанелаком, або основу з поверхнею, покритою УФсений клейовий шар. отверджуваним лаком. 29. Цінний документ, що має оптичний елемент за 22. Оптичний елемент, насамперед у вигляді захибудь-яким з пп. 22-28. сної ознаки для цінних документів, виготовлений 30. Цінний документ, що має оптичний елемент, способом за п. 1 і, що має першу тиснену голограякий виготовлений одним з способів за будь-яким му (30, 31), яка виконана в придатному для тисз пп. 1-21. нення шарі, і другу тиснену голограму (50, 51), яка Даний винахід відноситься до різних варіантів способу виготовлення оптичного елемента, до виготовлених цим способом оптичних елементів, до цінних документів, які мають подібні оптичні елементи, а також до використовуваного при здійсненні цього способу нумераційного апарату для нанесення номерів тисненням. Сучасні, кольорові сканери, що мають високу роздільну здатність, а також кольорові лазерні принтери, відповідно термосублімаційні принтери дозволяють з точною передачею найдрібніших деталей і з правильною передачею кольору репродукувати різного роду документи, свідоцтва, банкноти, посвідчення особи, банківські пластикові карти та інші аналогічні предмети. Широка доступність кольорових копіювальних апаратів також істотно спростила виготовлення високоякісних підробок. З урахуванням цього існує гостра необхідність у підвищенні ступеня захисту від підробки різного роду документів, посвідчень особи, банкнот, цінних документів, банківських пластикових карт та інших аналогічних предметів завдяки нанесенню на них додаткових захисних ознак. Подібні захисні ознаки дозволяють щонайменше значно ускладнити і підвищити вартість виготовлення високоякісних підробок. Відомими захисними ознаками є водяні знаки, шовкові нитки, структури, що складаються з ліній, які переплітаються, а також особливі сорти паперу. Досить широке поширення одержало також нанесення на банкноти, на кредитні карти і карти платіжної системи "Єврочек" ме 5 77418 6 талізованих тиснених голограм. Подібні тиснені браження, відмінне від зображення, що реконстголограми за рахунок створюваного ними гологруюється першою тисненою голограмою. У цьому рафічного ефекту дозволяють також використовувипадку при розгляданні другої тисненої голограми вати їх як елементи художнього оформлення достворюється інший оптичний ефект, ніж при розгкументів, які їх мають, або інших предметів і тим ляданні тих поверхонь, на яких присутня перша самим надавати їм особливого зовнішнього витиснена голограма. Окремі елементи оптичних гляду. структур, наприклад дифракційних ґраток тиснеТакі тиснені голограми можна виготовляти, них голограм, мають типові для них розміри і крок наприклад, у великих кількостях виконанням відміж ними, що становить кілька сотень нанометрів, і повідного голографічного рельєфного зображення тому не видні неозброєним оком. При цьому збев придатній для тиснення фользі або плівці. Потім режена в голографічному вигляді інформація стає на тиснену фольгу або плівку наносять клейовий візуально помітної лише при її освітленні відповідшар. Тим самим будь-яка формозміна такої фольним відновлювальним світлом і при розгляданні ги або плівки в подальшому стає більше неможлипід певним кутом, під яким можна побачити відновою. На завершення тиснену фольгу або плівку як, влене голографічне зображення. Тим самим на наприклад, захисну ознаку приклеюють її клейовідмінну, наприклад, від двох виконаних на гумовим шаром до відповідного предмета. ваній основі голограм, наклеєних одна поверх друОднак подібні прості тиснені голограми забезгої, при простому розгляданні запропонованого у печують лише обмежений степінь захисту предмевинаході оптичного елемента неозброєним оком, тів, які їх мають, від підробки. Відповідні технології, як правило, неможливо розпізнати наявність в що поступово одержують широке поширення, уже одному тисненому шарі рельєфних структур, що дозволяють відтворювати такі тиснені голограми. утворюють дві різні тиснені голограми. Подібна З огляду на сказане вище, у даній області техподвійна голограма стає помітною лише при її ніки існує необхідність у розробці способу, що доосвітленні відновлювальним світлом і лише при її зволяв би виготовляти оптичні елементи, які було розгляданні під певним кутом, під яким можливо б складніше підробити і які забезпечували б можпобачити відновлене голографічне зображення. ливість їх простої індивідуалізації. Відповідно до Відповідно до цього запропонований у винацього в основу даного винаходу була покладена ході спосіб дозволяє виготовити оптичний елезадача запропонувати відповідний спосіб виготовмент, що створює особливий оптичний і за певних лення оптичних елементів, запропонувати такі умов художній ефект. Крім цього структуру, що оптичні елементи, які було б складно підробити, а утворює в одному тисненому шарі декілька різних також запропонувати цінні документи, які мають тиснених голограм, набагато складніше підробити. такі оптичні елементи, і розробити штамп для тисУ результаті підвищується впізнаваємість оптичнонення, який використовують при здійсненні цього го елемента, який можна легко перевірити навіть способу виготовлення оптичного елемента. без спеціального обладнання. Зазначена задача вирішується за допомогою Виконання рельєфної структури, що утворює способу, представленого в п.1 формули винаходу, другу тиснену голограму, у тому ж придатному для за допомогою оптичного елемента, представленотиснення шарі, у якому виконана і рельєфна струго в п.23 формули винаходу, відповідно за допоктура, що утворює першу тиснену голограму, домогою нумераційного апарата для нанесення нозволяє спростити процес виготовлення оптичного мерів тисненням, представленого в п.22 формули елемента. Іншими словами, відпадає необхідність винаходу. у наклеюванні один на іншій різних шарів, що неВідповідно до першого варіанта запропоновасуть тиснені голограми, або в їх з'єднанні між соного у винаході способу спочатку підготовляють бою будь-яким іншим способом. придатну для тиснення фольгу або плівку, або Очевидно, що в запропонованому у винаході основу з придатною для тиснення поверхнею, що способі можуть бути передбачені додаткові стадії має першу тиснену голограму. Таку тиснену гологтиснення для наступного виконання в тому ж прираму можна за відомою технологією виконувати датному для тиснення шарі більшої кількості тистисненням на придатній для тиснення фользі або нених голограм, що частково замінюють собою плівці у вигляді голографічного рельєфного зопершу і/або виконані раніше тиснені голограми. браження. У цьому відношенні першу тиснену гоДруга тиснена голограма в принципі може малограму можна виконувати в придатному для тисти однакові на всіх оптичних елементах зовнішні нення шарі цієї фольги або плівки в рамках контури. Однак виконання на кожному з оптичних масового виробництва. Потім відповідно до запроелементів другої тисненої голограми, відмінної від понованого у винаході способу в цьому ж придатдругих тиснених голограм на інших оптичних еленому для тиснення шарі, у якому вже виконана ментах, дозволяє значно підвищити степінь захисперша тиснена голограма, тисненням виконують ту від підробки таких оптичних елементів і/або родругу тиснену голограму. При цьому друга тиснена зширити область їх застосування. Подібний підхід голограма відповідно до винаходу частково замідозволяє індивідуалізувати оптичні елементи при няє собою першу тиснену голограму. їх використанні як захисної ознаки, наприклад за Відповідно до запропонованого у винаході рахунок нанесення на них порядкових реєстраційспособу, таким чином, дві тиснені голограми виконих номерів. нують як би одну в іншій. При цьому другу тиснену В одному з кращих варіантів здійснення винаголограму можна виконати таким чином, щоб вона ходу перша і друга тиснені голограми відновлюють при її освітленні відновлювальним світлом гологвідтворювані ними голографічні зображення при їх рафічно відновлювала (або реконструювала) зоосвітленні відновлювальним світлом під різними 7 77418 8 кутами і/або при їх освітленні відновлювальним му, на робочій поверхні цифр, передбачених з світлом з різними довжинами хвиль. робочої сторони штампів для тиснення, якими Другою тисненою голограмою можна також оснащений нумераційний апарат, можна, наприпредставити деяку додаткову інформацію за рахуклад, використовувати відповідну нікельовану манок надання її зовнішнім контурам відповідних обтрицю з виконаною в металі рельєфною структурисів, що відтворюють таку інформацію. У цьому рою, призначеною для тиснення другої голограми. випадку та ділянка або ті ділянки, на якій, відповіВ іншому кращому варіанті здійснення винадно на яких перша тиснена голограма замінюється ходу на опуклі цифри, передбачені з робочої стона другу тиснену голограму, набуває, відповідно рони штампів для тиснення, які використовують у набувають обриси, що відповідають зовнішнім нумераційному апараті, накладають нікелеву стріконтурам цієї другої тисненої голограми. Тим сачку з виконаною на ній рельєфною структурою, що мим при розгляданні оптичного елемента видимою створює голограму. У цьому випадку таку рельєфв залежності від кута зору, відповідно від відновну структуру, що створює голограму немає необлювального світла стає або інформація, що відтхідності передбачати на самих робочих поверхнях ворюється першою тисненою голограмою, або штампів для тиснення, які використовують у нумеінформація, що відтворюється другою тисненою раційному апараті. При цьому в процесі тиснення голограмою. Додатково до цього візуально відміндругої тисненої голограми нікелева стрічка з виконими стають і обриси, які друга тиснена голограма наною на ній рельєфною структурою, що створює має по її зовнішньому контуру. Так, наприклад, голограму, вдавлюється в нумераційному апараті зовнішні контури другої тисненої голограми можуть робочою поверхнею відповідної опуклої цифри, що мати вигляд деякого номера. Цей номер може є на штампі для тиснення, у придатний для тисвідповідати, наприклад, серійному номеру цінного нення шар, у якому виконана перша тиснена голодокумента. грама. У результаті утворююча голограму рельєфЯкщо, як уже зазначалося вище, першу тиснена структура нікелевої стрічки залишає в цьому ну голограму можна виконувати в придатному для придатному для тиснення шарі, у якому виконана тиснення шарі фольги або плівки в рамках масовоперша тиснена голограма, видавлений у ньому го виробництва, то другу тиснену голограму можна відбиток, зовнішні контури якого повторюють конвиконувати індивідуально на кожному оптичному тури відповідного номера, виставленого в нумераелементі у вигляді різних номерів. Подібний підхід ційному апараті. забезпечує винятково ефективну індивідуалізацію Запропонований у винаході оптичний елемент, окремих оптичних елементів. який переважно може використовуватися насамЗапропонований у винаході спосіб є найбільш перед як захисна ознака цінних документів, має простим у здійсненні при використанні в ньому першу тиснену голограму, яка виконана в придатнумераційного апарата для нанесення номерів ному для тиснення шарі, і другу тиснену гологратисненням, обладнаного відповідними штампами му, яка виконана у цьому ж придатному для тисдля тиснення, з робочої сторони яких виконані, нення шарі. При цьому друга тиснена голограма переважно травленням або гравіюванням, предрозташована в межах, обмежених контуром перставлені в позитивному або виворітному вигляді шої тисненої голограми. рельєфні цифри, на робочі поверхні кожної з яких Поставлена у винаході задача вирішується тананесена рельєфна структура, що створює гологкож за допомогою способу відповідно до п.11 або раму. Якщо кожна з таких рельєфних цифр на 13 формули винаходу, відповідно за допомогою штампах для тиснення, якими оснащений нумераоптичного елемента відповідно до п.26 або 27 фоційний апарат, уже має на її робочій поверхні рермули винаходу. льєфну структуру, призначену для формування В одному з таких варіантів запропонованого у другої тисненої голограми, то процес нумерації винаході способу на окремі ділянки придатної для при виконанні відповідної другої тисненої гологратиснення фольги або плівки або придатної для ми можна проводити аналогічно до традиційного тиснення поверхні основи друкуванням наносять процесу нумерації тисненням. Під час позиціюванздатний до затвердіння друкарський лак. Потім ня першої тисненої голограми в положення тисцей друкарський лак затвердівають. На наступній нення на ній другої тисненої голограми в нумерастадії в покритій таким чином на окремих ділянках ційному апараті виставляється деякий номер. друкарським лаком основі тисненням виконують Після цього в придатному для тиснення шарі, у тиснену голограму, при цьому затверділий друкарякому виконана перша тиснена голограма, видавський лак перешкоджає утворенню рельєфної, люється друга тиснена голограма, зовнішні контувідповідно тисненої структури на цих покритих ним ри якої набувають вигляду зазначеного вище ноокремих ділянках основи. У цьому варіанті запромера. На завершення на зворотну сторону понованого у винаході способу зовнішнім контурам оптичного елемента наноситься, наприклад, кледілянок, покритих затверділим друкарським лаком, йовий шар, і потім цей оптичний елемент наклеютакож можна надавати обриси, що відтворюють ється на предмет, що захищається від підробки, деяку інформацію. У цьому випадку на покритих наприклад на цінний документ. Далі в положення друкарським лаком окремих ділянках тисненої тиснення другої тисненої голограми подається голограми буде відсутнє голографічне зображеннаступна перша тиснена голограма, і одночасно з ня, що реконструюється при її освітленні відновцим у нумераційному апараті виставляється налювальним світлом. У результаті інформація, відтступний порядковий номер. Після цього весь опиворена, наприклад, зовнішніми контурами таких саний вище процес повторюється. покритих друкарським лаком ділянок, стає видиЯк рельєфну структуру, що створює голограмою. 9 77418 10 В другому варіанті запропонованого у винаході Виготовлений запропонованим у винаході споспособу спочатку підготовляють придатну для тисобом оптичний елемент можна використовувати снення фольгу або плівку або основу з придатною для самих різних цілей, наприклад як захисну для тиснення поверхнею, що має тиснену гологознаку, і різним способом закріплювати на відповіраму. Потім на окремі ділянки цієї тисненої гологдних предметах. У найбільш простому і тим самим рами наносять друкарський лак, заповнюючи ним кращому варіанті не тиснену сторону оптичного поглиблення в проміжках між виступаючими елеелемента для можливості його закріплення на ментами рельєфної структури, що утворює цю предметі, який захищають від підробки, покриватиснену голограму. Після цього друкарський лак ють клейовим шаром, який наносять лише після при необхідності затвердівають. Відповідно до закінчення всіх стадій процесу тиснення. Тим сацього варіанта запропонованого у винаході спосомим клейовий шар завдяки його нанесенню лише бу також одержують оптичний елемент із відсутпісля закінчення всіх стадій тиснення не може ньою на окремих його ділянках тисненою голограстворювати перешкод при проведенні цих стадій мою. Таким окремим ділянкам, і в цьому варіанті, тиснення. можна надати по їх зовнішньому контуру обриси, Як клей для нанесення клейового шару найщо відтворюють деяку інформацію, наприклад більш переважно використовувати термоклей, що певний номер. При освітленні такої тисненої голодопускає можливість його термічної обробки. грами відновлювальним світлом, створюване нею В усіх варіантах запропонованого у винаході голографічне зображення не буде реконструюваспособу оптичний елемент переважно наприкінці тися на її заповнених друкарським лаком окремих процесу його виготовлення, але принаймні не раділянках, завдяки чому можна буде побачити інніше ніж після закінчення всіх стадій тиснення меформацію, що відтворюється зовнішніми контураталізують або покривають матеріалом з високим ми таких окремих ділянок. показником заломлення з метою захисту від ушкоТим самим останній з описаних безпосередньо джень його рельєфної структури, що утворює тисвище варіантів запропонованого у винаході спосонену голограму, відповідно покращити візуальну бу дозволяє простим шляхом відтворювати додатпомітність створюваного ним голографічного ефекову інформацію крім тієї інформації, що містить кту. голографічне зображення, що відновлюється із При здійсненні запропонованого у винаході самої тисненої голограми. Крім того, у цьому варіспособу в принципі можна використовувати будьанті забезпечується можливість простого і при які основи з придатною для тиснення поверхнею і необхідності індивідуального для кожного окремонасамперед, що найбільше переважно, придатну го оптичного елемента нанесення друкарського для гарячого тиснення плівку або фольгу, придатлаку на тиснену голограму. У результаті вдається ну для тиснення гумовану фольгу або плівку, папір значно підвищити степінь захисту оптичного елепокритий лаком, який термозатвердіває, або осномента від підробки. ву з поверхнею покритою лаком, який УФВ описаних вище варіантах запропонованого у затвердіває. винаході способу, в яких використовують друкарВ іншому варіанті запропонований у винаході ський лак, зовнішнім контурам окремих ділянок, оптичний елемент, який також найбільш переважщо покриваються ним, також можна надавати обно використовувати у вигляді захисної ознаки для риси у вигляді індивідуального номера, що дозвоцінних документів, має виконану в придатному для ляє, наприклад, присвоювати оптичним елементиснення шарі тиснену голограму з заповненою там, відповідно виконаним на їх основі захисним щонайменше на одній окремій ділянці утворюючої ознакам, відповідно цінним документам, які їх маїї рельєфною структурою, виконаною в придатноють, порядкові реєстраційні номери. му для тиснення шарі, у результаті чого на такій Друкарський лак можна наносити на тиснену окремій ділянці не може відбуватися відновлення фольгу або фольгу, яка потім піддається тисненголографічного зображення. ню, або плівку різними шляхами. Найбільш просУ відповідності ще з одним варіантом запротим і ефективним є нанесення друкарського лаку понований у винаході оптичний елемент, який таза допомогою струминного принтера, що аналогічкож найбільш переважно використовувати у виний традиційному струминному принтеру і який гляді захисної ознаки для цінних документів, має дозволяє наносити друкарський лак на відповідну виконану в придатному для тиснення шарі тиснену основу з наданням його шару по зовнішньому конголограму, при цьому щонайменше на одній окретуру необхідних обрисів. В іншому варіанті для цієї мій ділянці цього придатного для тиснення шару ж цілі можна використовувати лазерний принтер, рельєфна структура відсутня. що також забезпечує можливість простого і ефекЗапропонований у винаході спосіб, відповідно тивного нанесення друкарського лаку на відповідзапропоновані у винаході оптичні елементи, нану основу. приклад у вигляді захисної ознаки, найбільш переНайбільш переважно використовувати безбаважно використовувати стосовно цінних докуменрвний або забарвлений прозорий друкарський лак. тів, як це зазначено в п.30, відповідно 31 формули Подібний підхід дозволяє підвищити степінь захисвинаходу. ту готового оптичного елемента від підробки, оскіНижче винахід більш детально розглянуто на льки поверхня його покритих друкарським лаком прикладі кращих варіантів його здійснення. При окремих ділянок не виділяється на фоні оточуючих цьому такі варіанти здійснення винаходу, на прикїх ділянок тисненої голограми абсолютно іншим ладі яких він розглянутий нижче, схематично проікольором або абсолютно іншою прозорістю і тому люстровані на прикладених до опису кресленнях, по суті не відмітна від них. на яких, зокрема, показано: 11 77418 12 на Фіг.1 - запропонований у винаході цінний Очевидно, що і друга тиснена голограма 50 також документ, який має запропонований у винаході може відтворювати будь-яку іншу записану в голооптичний елемент, який виконує функцію захисної графічному вигляді інформацію, наприклад тривиознаки, мірне голографічне зображення деякого об'єкта. на Фіг.2 - запропонований у винаході оптичний У показаному на кресленні прикладі зовнішні елемент, контури елементів другої тисненої голограми 50 на Фіг.3 - другий варіант виконання запропомають форму окремих цифр, що у сукупності утвонованого у винаході оптичного елемента, рюють число "123". на Фіг.4 - штамп для тиснення, який викорисНа Фіг.3 показаний ще один варіант, відповідтовують у запропонованому у винаході нумераційно до якого друга тиснена голограма 51, яка зоному апараті, бражена на кресленні також лише дуже спрощено на Фіг.5 - вигляд у плані запропонованого у і схематично у вигляді штрихування, має пробільні винаході оптичного елемента, виконаного за друділянки у вигляді цифр. На цих пробільних ділянгим варіантом, і ках 31 видна перша тиснена голограма 30. Відпона Фіг.6 - розріз площиною А-А по Фіг.5. відно до цього в розглянутому варіанті окремі циНа Фіг.1 як приклад цінного документа схемафри показаного на кресленні як приклад числа тично показана банкнота 1. На цю банкноту відо"123" оточені по їх контуру другою тисненою голомим методом нанесена різного роду інформація, грамою 51. наприклад, номінал банкноти і деяке графічне зоНа Фіг.4 показаний штамп для тиснення, який браження, що не має суттєвого значення для вивикористовують в одному з варіантів виконання находу і відповідно не зображено на кресленні. запропонованого у винаході нумераційного апараБанкнота 1 за певних умов може також мати різні та. На цьому кресленні показаний, зокрема, штамп захисні ознаки, такими, наприклад, як водяні знаки 7 для тиснення з рельєфною структурою 9, якою у або гільйоши, що на кресленні також не показані. даному випадку є цифра "1". Відповідно до цього з Позицією 3 позначена запропонована у винаробочої сторони 13 штампу для тиснення у вигляді ході захисна ознака, передбачена на запропонодзеркального відображення виконана опукла цифваній у винаході банкноті 1. Елементом такої зара "1". На робочу поверхню цієї опуклої цифри пропонованої у винаході захисної ознаки 3 є крім нанесена у вигляді нікельованої матриці рельєфна іншого деякий номер 5, яким у показаному на креструктура 11, призначена для формування або сленні прикладі є число "123". утворення тисненої голограми. Очевидно, що й у На Фіг.2 виконана за цим же варіантом запроданому випадку ця рельєфна структура показана понована у винаході захисна ознака показана в на кресленні лише дуже спрощено і схематично у збільшеному масштабі. Ця захисна ознака має вигляді штрихування. першу тиснену голограму 30, яка на кресленні поЗапропоновані у винаході оптичні елементи казана лише схематично у вигляді ліній. Така перможна виготовляти запропонованим у винаході ша тиснена голограма може бути виконана у виспособом, розглянутим нижче. гляді дифракційної ґратки. Для можливості Спочатку на придатній для тиснення фользі створення відомих ефектів інтерференції видимоабо плівці, яка або повністю виконана у вигляді го світла відстань між окремими штрихами подібпридатного для тиснення шару, або має такий ної дифракційної ґратки, тобто її крок, зазвичай придатний для тиснення шар, звичайним шляхом становить кілька сотень нанометрів. Варто, однак, виконують першу тиснену голограму 30. Як приквідзначити, що винахід не обмежений подібного лад придатного для тиснення шару можна назвати роду голограмами, які складаються з ліній або шар лаку, що термозатвердіває, у якому за відоштрихів, а допускає можливість використання мою технологією гарячим тисненням виконують будь-яких тиснених голограм, що відтворюють у тиснену голограму. При цьому поверхню основи голографічному вигляді іншу інформацію, наприпіддають тисненню за допомогою штампу для гаклад тривимірне зображення деякого об'єкта. рячого тиснення, одержуючи рельєфну структуру, В одному шарі з першою тисненою гологращо утворює необхідну тиснену голограму. Подібмою 30 виконана друга тиснена голограма 50, рений процес можна проводити в рамках масового льєфна структура якої так само показана на кресвиробництва. Так, наприклад, рельєфну структуру, ленні лише дуже спрощено і схематично у вигляді що утворює першу тиснену голограму, можна виліній. Ця друга тиснена голограма також може буконувати на великоформатних листах плівки або ти виконана у вигляді дифракційної ґратки аналофольги й у подальшому розрізати їх на аркуші мегічно дифракційній ґратці 30. Однак обидві ці дифншого формату. ракційні ґратки мають різний крок, тобто відстань Потім фольгу або плівку з виконаною на ній між окремими штрихами одної дифракційної ґраттаким чином на стадії тиснення першою тисненою ки не співпадає з відстанню між окремими штриголограмою 30 подають у нумераційний апарат, хами другої дифракційної ґратки, і тому на другій що дозволяє тисненням наносити на цю фольгу дифракційній ґратці інтерферують світлові хвилі або плівку порядкові номери. За допомогою штаміншої довжини, відмінної від довжини світлових пу для тиснення, що є в цьому нумераційному хвиль, що інтерферують на дифракційній ґратці, у апараті, на той самий придатний для тиснення вигляді якої виконана перша тиснена голограма. шар, у якому виконана перша тиснена голограма Друга тиснена голограма 50 відновлює (реконст30, тисненням наносять певний номер, заміняючи руює) відтворюване нею зображення в іншому ніж в результаті на цій ділянці рельєфну структуру перша голограма напрямку, що на Фіг.2 схематичпершої тисненої голограми на рельєфну структуру, но позначено нахилом штрихування в інший бік. обмежену по її зовнішньому контуру контуром ро 13 77418 14 бочої поверхні штампу для тиснення, яким оснаметодами, які більш детально розглянуті нижче. щений нумераційний апарат. Таким чином на реПри освітленні такої тисненої голограми віднольєфну структуру, що утворює першу тиснену говлювальним світлом її відновлення на ділянках 61 лограму 30, тисненням "накладають" другу не відбувається, і тому на цих ділянках відсутній тиснену голограму 50, 51, зовнішній контур якої голографічний ефект. У цілому ж подібна захисна відповідає за формою контуру цифр, виконаних на ознака 3 створює голографічний ефект, наприклад робочій поверхні штампу для тиснення, яким відтворює тривимірне зображення деякого об'єкта. оснащений нумераційний апарат. При цьому лише її окремі ділянки 61, зовнішні конНомери, які наносять у вигляді другої тисненої тури яких мають вигляд окремих цифр числа "123", голограми можуть мати різний вигляд. Так, наприне реконструюють голографічне зображення, і токлад, окремі цифри, з яких складене деяке число, му вони стають візуально помітні на фоні, що їх що відтворюється рельєфною структурою, яка оточує і дозволяють побачити відтворену їх зовніутворює другу тиснену голограму, можуть мати шніми контурами інформацію. вигляд позитивного зображення, як це показано на Запропонований у винаході оптичний елемент, Фіг.2, або ж, як це показано, наприклад, на Фіг.3, що представляє собою захисну ознаку подібного можуть мати вигляд виворітного зображення, що типу, можна виготовити в такий спосіб. Спочатку виділяється на оточуючому їх фоні. на придатній для тиснення фользі або плівці, яка На Фіг.4 як приклад показаний штамп 7 для або повністю виконана у вигляді придатної для тиснення цифри "1" у вигляді позитивного зобратиснення фольги або плівки, або є основою, що ження. При цьому рельєфна структура, що утвонесе придатний для тиснення шар, звичайним рює другу тиснену голограму, виконана, напришляхом виконують тиснену голограму 63. Як прикклад, у вигляді нікельованої матриці на робочій лад придатного для тиснення шару можна назвати поверхні 11 штампу для тиснення, який викорисшар лаку, що термозатвердіває, у якому за відотовують в нумераційному апараті. В другому варімою технологією гарячим тисненням виконують анті на опуклі цифри, виконані з робочої сторони тиснену голограму. Для цього й у цьому варіанті штампу для тиснення, який використовують в нуповерхню основи піддають тисненню за допомомераційному апараті, накладають нікелеву стрічку, гою штампу для гарячого тиснення, одержуючи що їх обтягує, з виконаною на ній рельєфною рельєфну структуру, що утворює необхідну тиснеструктурою, призначеною для тиснення другої тину голограму. Подібний процес можна проводити в сненої голограми. Використання такої нікелевої рамках масового виробництва, тобто рельєфну стрічки, нанесена на яку рельєфна структура при її структуру, що утворює тиснену голограму, можна вдавленні штампом для тиснення, яким оснащевиконувати, наприклад, на великоформатних лисний нумераційний апарат, у придатний для тистах плівки або фольги й у подальшому розрізати їх нення шар, у якому виконана перша тиснена голона листи меншого формату. грама, "друкується" у процесі тиснення в цьому Потім на рельєфну структуру, що утворює тишарі, виключає необхідність у наданні відповідної снену голограму 63, за допомогою лазерного або рельєфної структури самим робочим поверхням струминного принтера, аналогічного традиційному опуклих цифр на штампі для тиснення. струминному принтеру, наносять друкарський лак На Фіг.5 показаний ще один варіант виконання 61 у вигляді знаків або символів, що мають необзапропонованої у винаході захисної ознаки 3, яка хідні зовнішні обриси, у даному випадку у вигляді може бути передбачена на банкноті 1. Елементом цифр "123", заповнюючи таким шляхом цим лаком виконаної згідно цьому варіанту захисної ознаки поглиблення в проміжках між виступаючими елетакож є показаний на Фіг.1 номер 5, яким у показаментами рельєфної структури, що утворює тисненому на кресленні прикладі є число "123". ну голограму. Така рельєфна структура, згладжеЗапропонована у винаході захисна ознака, вина на окремих її ділянках за рахунок нанесення на конана відповідно до цього варіанта, має тиснену них друкованого лаку, показана на Фіг.6 у розрізі. голограму 63, яка також показана лише схематичТим самим при освітленні тисненої голограми 63 но у вигляді ліній. Така тиснена голограма також відновлювальним світлом її покриті друкарським може бути виконана у вигляді дифракційної ґратки, лаком 61 ділянки більше не реконструюють гологвідстань між окремими штрихами якої, тобто її рафічне зображення. крок, для можливості створення відомих ефектів Відповідно до другого варіанта здійснення, заінтерференції видимого світла, звичайно станопропонованого у винаході способу спочатку на вить кілька сотень нанометрів. Варто, однак, відпридатну для тиснення фольгу або плівку до викозначити, що й у цьому випадку винахід не обмеженання в ній тисненням тисненої голограми наноний використанням тиснених голограм подібного сять за допомогою лазерного або струминного роду, що складаються з ліній або штрихів, а допуспринтера, аналогічного традиційному струминному кає можливість використання тиснених голограм принтеру, друкарський лак 61 у вигляді знаків або будь-яких видів, що відтворюють у голографічному символів, що мають необхідні зовнішні обриси, вигляді іншу інформацію, наприклад тривимірне наприклад у вигляді цифр "123". Після стадії отвезображення деякого об'єкта. рдіння друкарського лаку покриту ним на окремих У межах, обмежених контуром тисненої гологділянках фольгу або плівку піддають за відомою рами 63, розташовані ділянки 61, на яких на відмітехнологією тисненню з одержанням на ній у рену від оточуючої їх тисненої голограми 63 відсутня зультаті тисненої голограми 63. При цьому друрельєфна структура. Захисна ознака у вигляді карський лак 61 у процесі тиснення перешкоджає подібного роду тисненої голограми з ділянками, утворенню рельєфної структури на покритих ним що не мають тиснення можна одержати різними ділянках, на яких тим самим у готового оптичного 15 77418 16 елемента й у цьому випадку не може відбуватися термозатвердіває, або основу з поверхнею, покриреконструкція голографічного зображення. тою лаком, що УФ-затвердіває. Крім цього винахід У всіх розглянутих вище варіантах здійснення не обмежений використанням одного єдиного нозапропонованого у винаході способу на зворотну мера 5. Найбільш кращими є ті варіанти здійсненсторону оптичного елемента 3 після проведення ня запропонованого у винаході способу і ті варіанвсіх необхідних стадій тиснення наносять шар ти виконання запропонованого у винаході термоклею, що дозволяє закріпити оптичний елеоптичного елемента, у яких зовнішні контури ділямент на цінному документі, зокрема банкноті 1. нки 50, 31, що відновлює голограму, яка відрізняОскільки такий клейовий шар наносять лише після ється від голограми, що відновлюється фоном, виконання всіх стадій тиснення, він, як очевидно, який її оточує, відповідно зовнішні контури ділянки не може створювати перешкод при проведенні 61, що взагалі не реконструює голографічне зопопередніх стадій способу. браження, мають вигляд порядкового номера, що У всіх варіантах здійснення винаходу як оснонадається індивідуально кожному оптичному елеву з придатною для тиснення поверхнею можна менту. Подібний підхід дозволяє індивідуалізувати використовувати придатну для гарячого тиснення кожний оптичний елемент, наприклад за типом плівку або фольгу, придатну для тиснення гумоваприсвоєння реєстраційних номерів цінним докумену фольгу або плівку, папір покритий лаком, що нтам. Комп’ютерна верстка О. Гапоненко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
