Фрезерний знімний пристрій до токарного верстата і спосіб фрезерування за допомогою фрезерного знімного пристрою

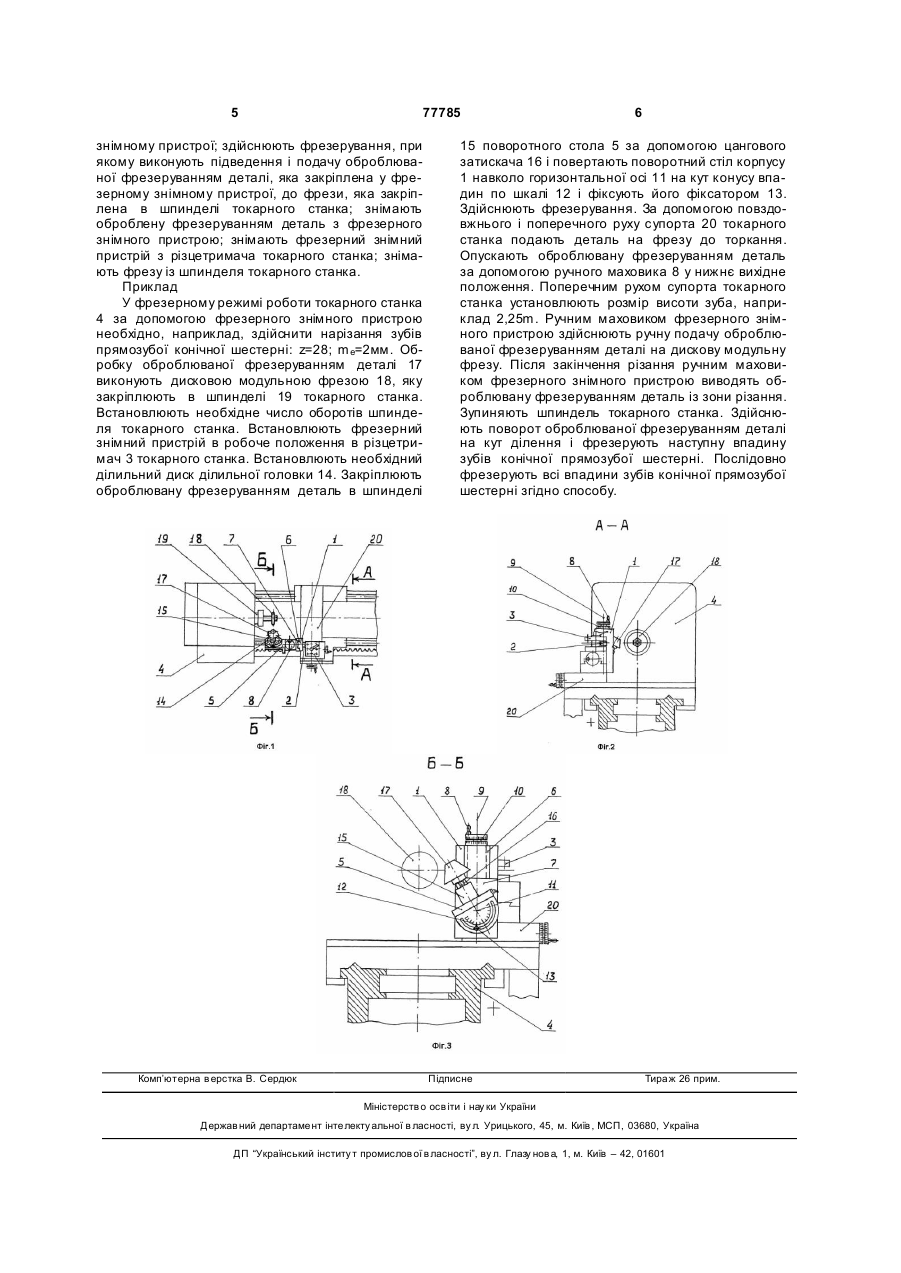

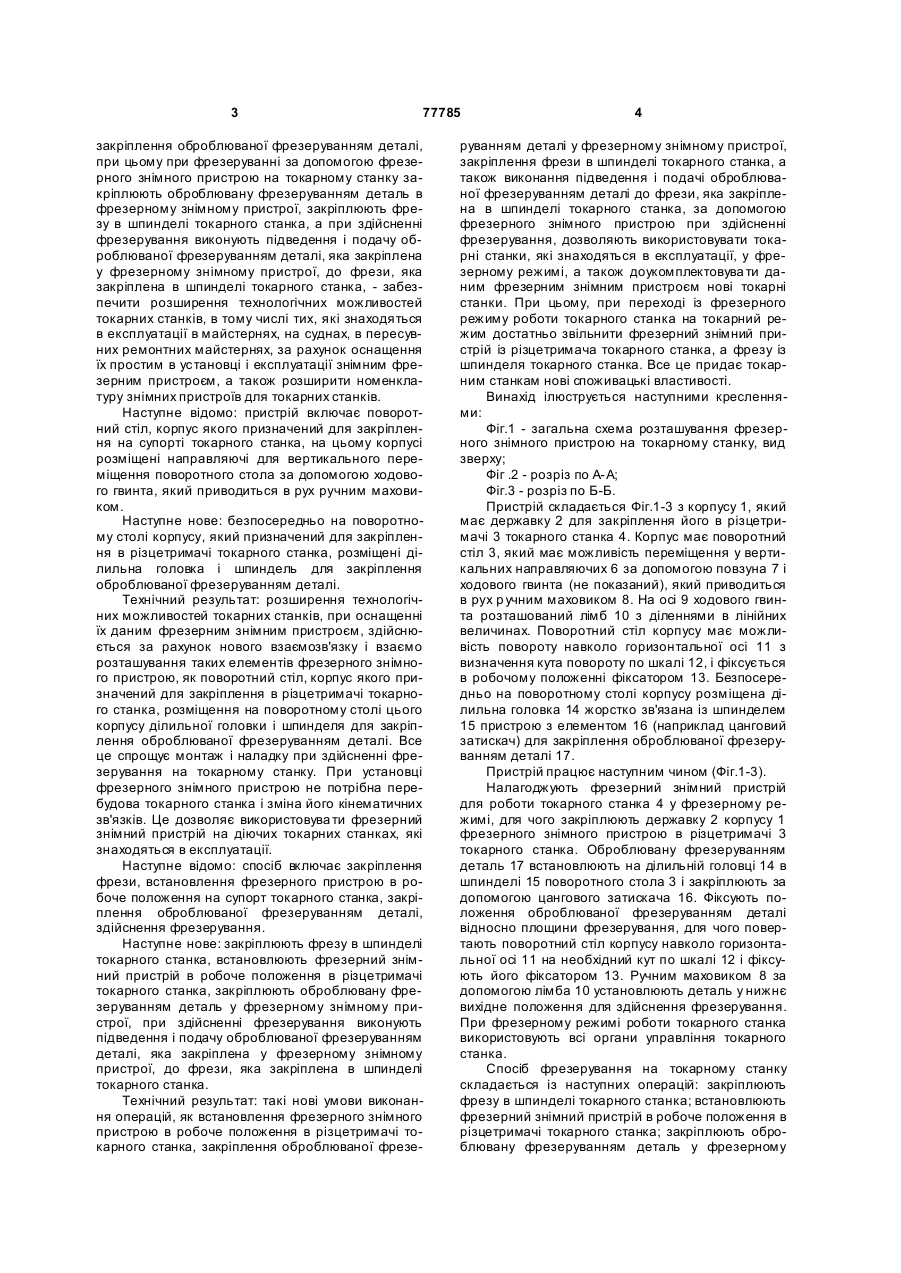

1. Фрезерний знімний пристрій до токарного верстата, який містить поворотний стіл, корпус якого призначений для закріплення на супорті токарного верстата, причому на корпусі розміщені напрямні для вертикального переміщення поворотного стола за допомогою ходового гвинта, який приводиться в рух р учним маховиком, який відрізняється тим, що безпосередньо на поворотному столі корпусу, який призначений для закріплення в різцетримачі токарного верстата, розміщені діли C2 2 (19) 1 3 77785 закріплення оброблюваної фрезеруванням деталі, при цьому при фрезеруванні за допомогою фрезерного знімного пристрою на токарному станку закріплюють оброблювану фрезеруванням деталь в фрезерному знімному пристрої, закріплюють фрезу в шпинделі токарного станка, а при здійсненні фрезерування виконують підведення і подачу оброблюваної фрезеруванням деталі, яка закріплена у фрезерному знімному пристрої, до фрези, яка закріплена в шпинделі токарного станка, - забезпечити розширення технологічних можливостей токарних станків, в тому числі тих, які знаходяться в експлуатації в майстернях, на суднах, в пересувних ремонтних майстернях, за рахунок оснащення їх простим в установці і експлуатації знімним фрезерним пристроєм, а також розширити номенклатуру знімних пристроїв для токарних станків. Наступне відомо: пристрій включає поворотний стіл, корпус якого призначений для закріплення на супорті токарного станка, на цьому корпусі розміщені направляючі для вертикального переміщення поворотного стола за допомогою ходового гвинта, який приводиться в рух ручним маховиком. Наступне нове: безпосередньо на поворотному столі корпусу, який призначений для закріплення в різцетримачі токарного станка, розміщені ділильна головка і шпиндель для закріплення оброблюваної фрезеруванням деталі. Технічний результат: розширення технологічних можливостей токарних станків, при оснащенні їх даним фрезерним знімним пристроєм, здійснюється за рахунок нового взаємозв'язку і взаємо розташування таких елементів фрезерного знімного пристрою, як поворотний стіл, корпус якого призначений для закріплення в різцетримачі токарного станка, розміщення на поворотному столі цього корпусу ділильної головки і шпинделя для закріплення оброблюваної фрезеруванням деталі. Все це спрощує монтаж і наладку при здійсненні фрезерування на токарному станку. При установці фрезерного знімного пристрою не потрібна перебудова токарного станка і зміна його кінематичних зв'язків. Це дозволяє використовува ти фрезерний знімний пристрій на діючих токарних станках, які знаходяться в експлуатації. Наступне відомо: спосіб включає закріплення фрези, встановлення фрезерного пристрою в робоче положення на супорт токарного станка, закріплення оброблюваної фрезеруванням деталі, здійснення фрезерування. Наступне нове: закріплюють фрезу в шпинделі токарного станка, встановлюють фрезерний знімний пристрій в робоче положення в різцетримачі токарного станка, закріплюють оброблювану фрезеруванням деталь у фрезерному знімному пристрої, при здійсненні фрезерування виконують підведення і подачу оброблюваної фрезеруванням деталі, яка закріплена у фрезерному знімному пристрої, до фрези, яка закріплена в шпинделі токарного станка. Технічний результат: такі нові умови виконання операцій, як встановлення фрезерного знімного пристрою в робоче положення в різцетримачі токарного станка, закріплення оброблюваної фрезе 4 руванням деталі у фрезерному знімному пристрої, закріплення фрези в шпинделі токарного станка, а також виконання підведення і подачі оброблюваної фрезеруванням деталі до фрези, яка закріплена в шпинделі токарного станка, за допомогою фрезерного знімного пристрою при здійсненні фрезерування, дозволяють використовувати токарні станки, які знаходяться в експлуатації, у фрезерному режимі, а також доукомплектовува ти даним фрезерним знімним пристроєм нові токарні станки. При цьому, при переході із фрезерного режиму роботи токарного станка на токарний режим достатньо звільнити фрезерний знімний пристрій із різцетримача токарного станка, а фрезу із шпинделя токарного станка. Все це придає токарним станкам нові споживацькі властивості. Винахід ілюструється наступними кресленнями: Фіг.1 - загальна схема розташування фрезерного знімного пристрою на токарному станку, вид зверху; Фіг .2 - розріз по А-А; Фіг.3 - розріз по Б-Б. Пристрій складається Фіг.1-3 з корпусу 1, який має державку 2 для закріплення його в різцетримачі 3 токарного станка 4. Корпус має поворотний стіл 3, який має можливість переміщення у вертикальних направляючих 6 за допомогою повзуна 7 і ходового гвинта (не показаний), який приводиться в рух р учним маховиком 8. На осі 9 ходового гвинта розташований лімб 10 з діленнями в лінійних величинах. Поворотний стіл корпусу має можливість повороту навколо горизонтальної осі 11 з визначення кута повороту по шкалі 12, і фіксується в робочому положенні фіксатором 13. Безпосередньо на поворотному столі корпусу розміщена ділильна головка 14 жорстко зв'язана із шпинделем 15 пристрою з елементом 16 (наприклад цанговий затискач) для закріплення оброблюваної фрезеруванням деталі 17. Пристрій працює наступним чином (Фіг.1-3). Налагоджують фрезерний знімний пристрій для роботи токарного станка 4 у фрезерному режимі, для чого закріплюють державку 2 корпусу 1 фрезерного знімного пристрою в різцетримачі 3 токарного станка. Оброблювану фрезеруванням деталь 17 встановлюють на ділильній головці 14 в шпинделі 15 поворотного стола 3 і закріплюють за допомогою цангового затискача 16. Фіксують положення оброблюваної фрезеруванням деталі відносно площини фрезерування, для чого повертають поворотний стіл корпусу навколо горизонтальної осі 11 на необхідний кут по шкалі 12 і фіксують його фіксатором 13. Ручним маховиком 8 за допомогою лімба 10 установлюють деталь у нижнє вихідне положення для здійснення фрезерування. При фрезерному режимі роботи токарного станка використовують всі органи управління токарного станка. Спосіб фрезерування на токарному станку складається із наступних операцій: закріплюють фрезу в шпинделі токарного станка; встановлюють фрезерний знімний пристрій в робоче положення в різцетримачі токарного станка; закріплюють оброблювану фрезеруванням деталь у фрезерному 5 77785 знімному пристрої; здійснюють фрезерування, при якому виконують підведення і подачу оброблюваної фрезеруванням деталі, яка закріплена у фрезерному знімному пристрої, до фрези, яка закріплена в шпинделі токарного станка; знімають оброблену фрезеруванням деталь з фрезерного знімного пристрою; знімають фрезерний знімний пристрій з різцетримача токарного станка; знімають фрезу із шпинделя токарного станка. Приклад У фрезерному режимі роботи токарного станка 4 за допомогою фрезерного знімного пристрою необхідно, наприклад, здійснити нарізання зубів прямозубої конічної шестерні: z=28; m e=2мм. Обробку оброблюваної фрезеруванням деталі 17 виконують дисковою модульною фрезою 18, яку закріплюють в шпинделі 19 токарного станка. Встановлюють необхідне число оборотів шпинделя токарного станка. Встановлюють фрезерний знімний пристрій в робоче положення в різцетримач 3 токарного станка. Встановлюють необхідний ділильний диск ділильної головки 14. Закріплюють оброблювану фрезеруванням деталь в шпинделі Комп’ютерна в ерстка В. Сердюк 6 15 поворотного стола 5 за допомогою цангового затискача 16 і повертають поворотний стіл корпусу 1 навколо горизонтальної осі 11 на кут конусу впадин по шкалі 12 і фіксують його фіксатором 13. Здійснюють фрезерування. За допомогою повздовжнього і поперечного руху супорта 20 токарного станка подають деталь на фрезу до торкання. Опускають оброблювану фрезеруванням деталь за допомогою ручного маховика 8 у нижнє вихідне положення. Поперечним рухом супорта токарного станка установлюють розмір висоти зуба, наприклад 2,25m. Ручним маховиком фрезерного знімного пристрою здійснюють ручну подачу оброблюваної фрезеруванням деталі на дискову модульну фрезу. Після закінчення різання ручним маховиком фрезерного знімного пристрою виводять оброблювану фрезеруванням деталь із зони різання. Зупиняють шпиндель токарного станка. Здійснюють поворот оброблюваної фрезеруванням деталі на кут ділення і фрезерують наступну впадину зубів конічної прямозубої шестерні. Послідовно фрезерують всі впадини зубів конічної прямозубої шестерні згідно способу. Підписне Тира ж 26 прим. Міністерств о осв іти і нау ки України Держав ний департаме нт інте лекту альної в ласності, ву л. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститу т промислов ої в ласності”, ву л. Глазу нов а, 1, м. Київ – 42, 01601
