Спосіб гранулометричного аналізу осадочних гірських порід

Завантажити PDF файл.

Формула / Реферат

Спосіб гранулометричного аналізу осадочних гірських порід, що включає виготовлення шліфа зі зразка осадочної гірської породи, вимірювання поперечних розмірів зерен осадочної гірської породи, видимих на поверхні шліфа, подальше визначення належності зерен осадочної гірської породи певним гранулометричним фракціям та перерахунок гранулометричного складу, видимого на поверхні шліфа, в істинний гранулометричний склад, який відрізняється тим, що перед початком вимірювань шліф розміщують у планшетному сканері і формують цифрове відеозображення поверхні шліфа, яке вводять в пам'ять електронної обчислювальної машини (ЕОМ), а вимірювання поперечних розмірів зерен осадочної гірської породи, видимих на поверхні шліфа, визначення належності зерен осадочної гірської породи певним гранулометричним фракціям та перерахунок гранулометричного складу, видимого на поверхні шліфа, в істинний гранулометричний склад виконують за допомогою ЕОМ.

Текст

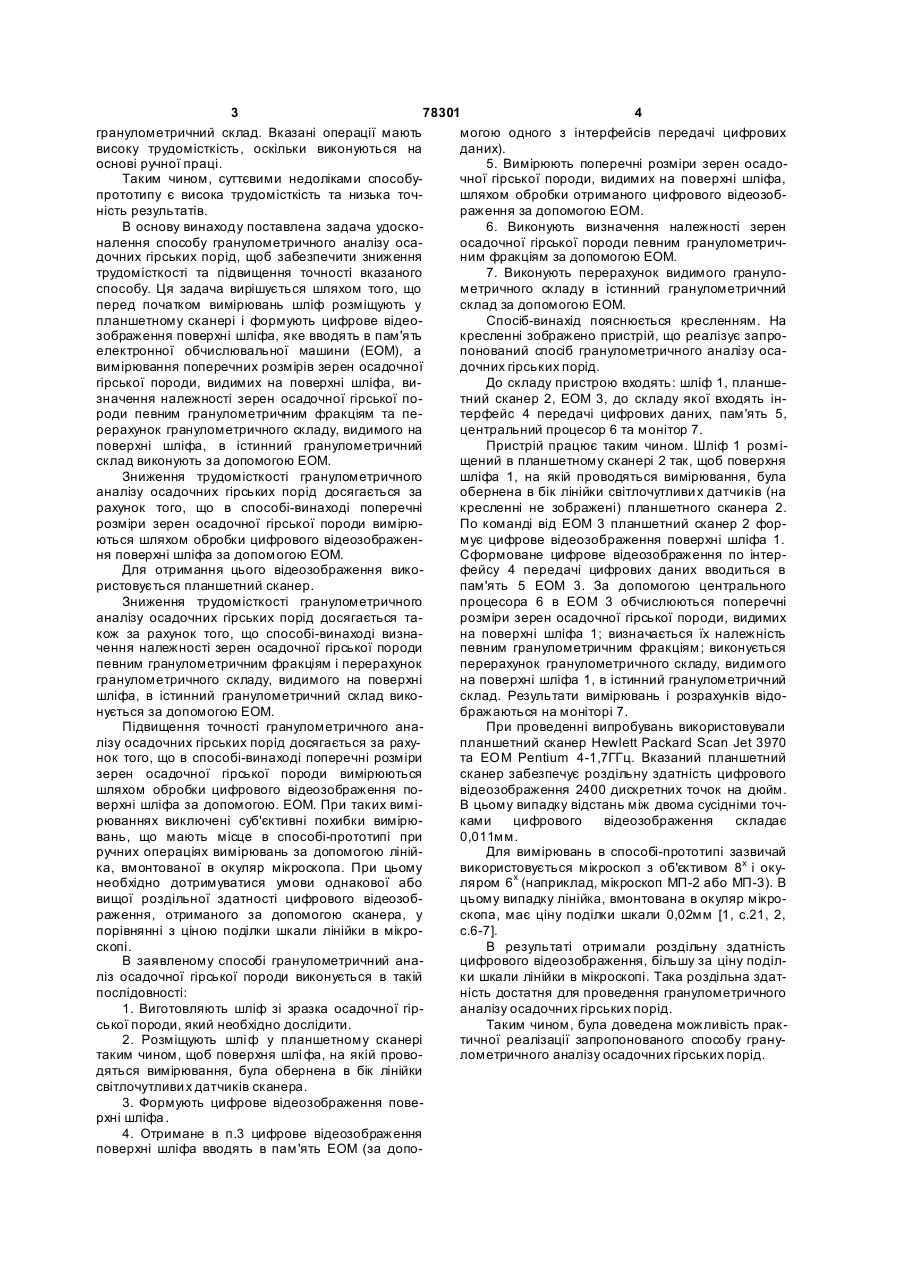

Спосіб гранулометричного аналізу осадочних гірських порід, що включає виготовлення шліфа зі зразка осадочної гірської породи, вимірювання 3 78301 4 гранулометричний склад. Вказані операції мають могою одного з інтерфейсів передачі цифрових високу трудомісткість, оскільки виконуються на даних). основі ручної праці. 5. Вимірюють поперечні розміри зерен осадоТаким чином, суттєвими недоліками способучної гірської породи, видимих на поверхні шліфа, прототипу є висока трудомісткість та низька точшляхом обробки отриманого цифрового відеозобність результатів. раження за допомогою ЕОМ. В основу винаходу поставлена задача удоско6. Виконують визначення належності зерен налення способу гранулометричного аналізу осаосадочної гірської породи певним гранулометричдочних гірських порід, щоб забезпечити зниження ним фракціям за допомогою ЕОМ. трудомісткості та підвищення точності вказаного 7. Виконують перерахунок видимого гранулоспособу. Ця задача вирішується шляхом того, що метричного складу в істинний гранулометричний перед початком вимірювань шліф розміщують у склад за допомогою ЕОМ. планшетному сканері і формують цифрове відеоСпосіб-винахід пояснюється кресленням. На зображення поверхні шліфа, яке вводять в пам'ять кресленні зображено пристрій, що реалізує запроелектронної обчислювальної машини (ЕОМ), а понований спосіб гранулометричного аналізу осавимірювання поперечних розмірів зерен осадочної дочних гірських порід. гірської породи, видимих на поверхні шліфа, виДо складу пристрою входять: шліф 1, планшезначення належності зерен осадочної гірської потний сканер 2, ЕОМ 3, до складу якої входять інроди певним гранулометричним фракціям та петерфейс 4 передачі цифрових даних, пам'ять 5, рерахунок гранулометричного складу, видимого на центральний процесор 6 та монітор 7. поверхні шліфа, в істинний гранулометричний Пристрій працює таким чином. Шліф 1 розмісклад виконують за допомогою ЕОМ. щений в планшетному сканері 2 так, щоб поверхня Зниження трудомісткості гранулометричного шліфа 1, на якій проводяться вимірювання, була аналізу осадочних гірських порід досягається за обернена в бік лінійки світлочутливи х датчиків (на рахунок того, що в способі-винаході поперечні кресленні не зображені) планшетного сканера 2. розміри зерен осадочної гірської породи вимірюПо команді від ЕОМ 3 планшетний сканер 2 форються шляхом обробки цифрового відеозображенмує цифрове відеозображення поверхні шліфа 1. ня поверхні шліфа за допомогою ЕОМ. Сформоване цифрове відеозображення по інтерДля отримання цього відеозображення викофейсу 4 передачі цифрових даних вводиться в ристовується планшетний сканер. пам'ять 5 ЕОМ 3. За допомогою центрального Зниження трудомісткості гранулометричного процесора 6 в ЕОМ 3 обчислюються поперечні аналізу осадочних гірських порід досягається тарозміри зерен осадочної гірської породи, видимих кож за рахунок того, що способі-винаході визнана поверхні шліфа 1; визначається їх належність чення належності зерен осадочної гірської породи певним гранулометричним фракціям; виконується певним гранулометричним фракціям і перерахунок перерахунок гранулометричного складу, видимого гранулометричного складу, видимого на поверхні на поверхні шліфа 1, в істинний гранулометричний шліфа, в істинний гранулометричний склад викосклад. Результати вимірювань і розрахунків відонується за допомогою ЕОМ. бражаються на моніторі 7. Підвищення точності гранулометричного анаПри проведенні випробувань використовували лізу осадочних гірських порід досягається за рахупланшетний сканер Hewlett Packard Scan Jet 3970 нок того, що в способі-винаході поперечні розміри та ЕОМ Pentium 4-1,7ГГц. Вказаний планшетний зерен осадочної гірської породи вимірюються сканер забезпечує роздільну здатність цифрового шляхом обробки цифрового відеозображення повідеозображення 2400 дискретних точок на дюйм. верхні шліфа за допомогою. ЕОМ. При таких виміВ цьому випадку відстань між двома сусідніми точрюваннях виключені суб'єктивні похибки вимірюками цифрового відеозображення складає вань, що мають місце в способі-прототипі при 0,011мм. ручних операціях вимірювань за допомогою лінійДля вимірювань в способі-прототипі зазвичай ка, вмонтованої в окуляр мікроскопа. При цьому використовується мікроскоп з об'єктивом 8х і окунеобхідно дотримуватися умови однакової або ляром 6х (наприклад, мікроскоп МП-2 або МП-3). В вищої роздільної здатності цифрового відеозобцьому випадку лінійка, вмонтована в окуляр мікрораження, отриманого за допомогою сканера, у скопа, має ціну поділки шкали 0,02мм [1, с.21, 2, порівнянні з ціною поділки шкали лінійки в мікрос.6-7]. скопі. В результаті отримали роздільну здатність В заявленому способі гранулометричний анацифрового відеозображення, більшу за ціну поділліз осадочної гірської породи виконується в такій ки шкали лінійки в мікроскопі. Така роздільна здатпослідовності: ність достатня для проведення гранулометричного 1. Виготовляють шліф зі зразка осадочної гіраналізу осадочних гірських порід. ської породи, який необхідно дослідити. Таким чином, була доведена можливість прак2. Розміщують шлі ф у планшетному сканері тичної реалізації запропонованого способу гранутаким чином, щоб поверхня шлі фа, на якій проволометричного аналізу осадочних гірських порід. дяться вимірювання, була обернена в бік лінійки світлочутливи х датчиків сканера. 3. Формують цифрове відеозображення поверхні шліфа . 4. Отримане в п.3 цифрове відеозображення поверхні шліфа вводять в пам'ять ЕОМ (за допо 5 78301 6 Література: 2. Князев B.C., Кононова И.Б. Руководство к 1. Логвиненко Н.В., Сергеева Э.И. Методы оплабораторным занятиям по общей петрографии: ределения осадочных пород: Учебное пособие Учебное пособие для вузов. - М.: Недра, 1991. для вузов. - Л.: Недра, 1986. - 240с. 128с. Комп’ютерна в ерстка В. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Method for grain-size analysis of mining greenalite rocks

Автори англійською

Podchashynskyi Yurii Oleksandrovych

Назва патенту російською

Способ гранулометрического анализа горных осадочных пород

Автори російською

Подчашинский Юрий Александрович

МПК / Мітки

МПК: G01N 15/08, G06T 1/00

Мітки: гранулометричного, аналізу, порід, осадочних, спосіб, гірських
