Ножиці

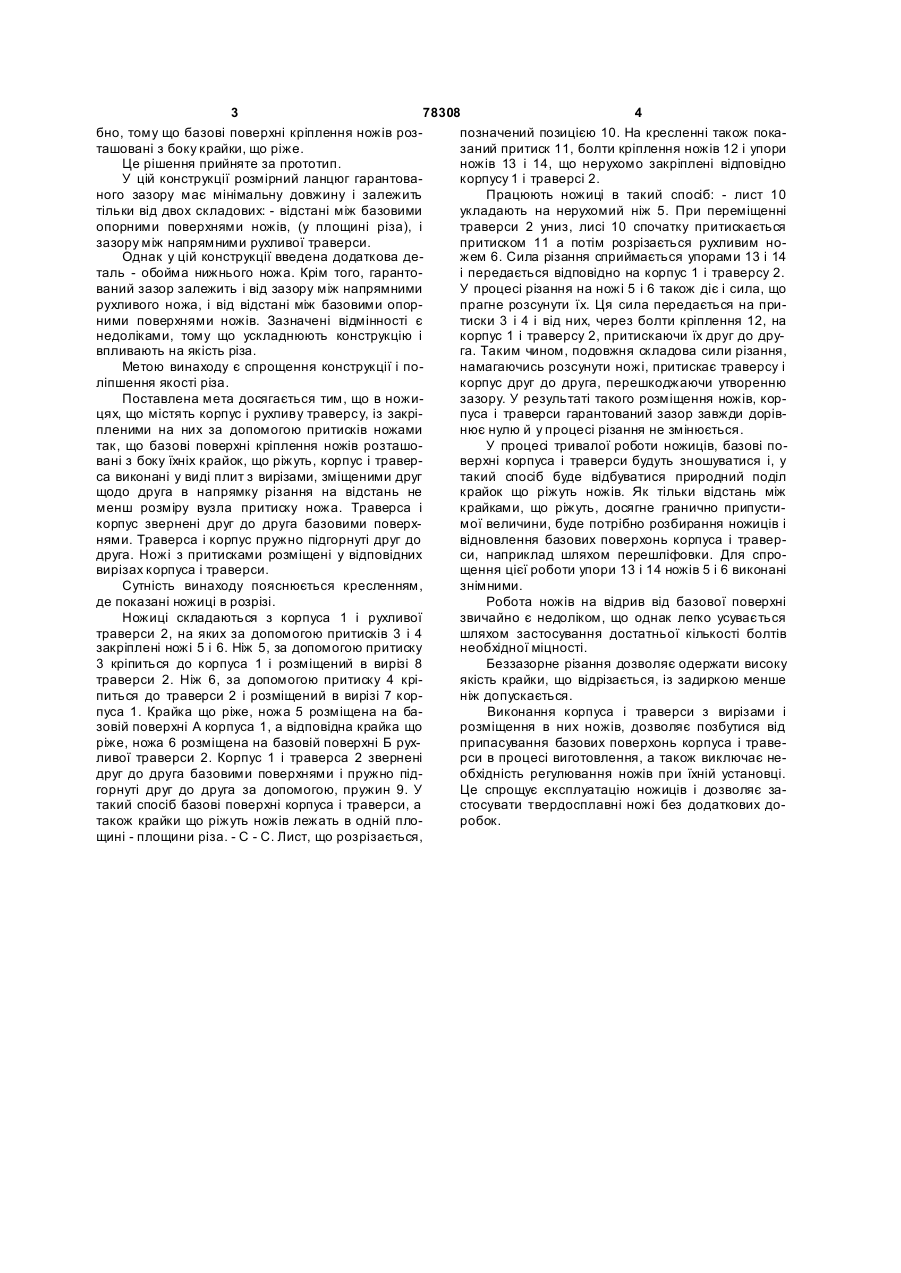

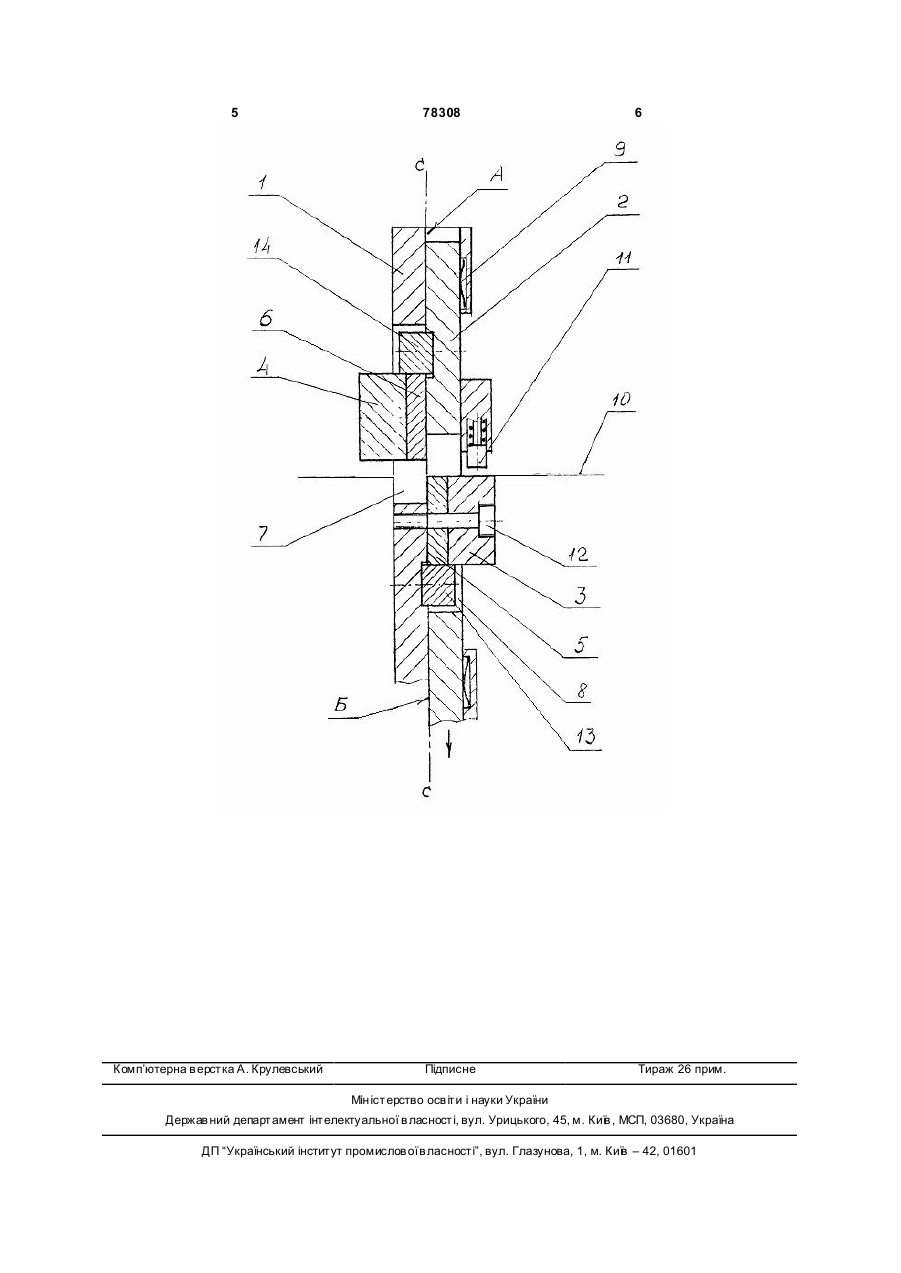

Ножиці, що містять корпус і рухли ву траверсу, з закріпленими на їхніх базових поверхнях за допомогою притискачів ножами так, що базові поверхні кріплення ножів розташовані з боку їхніх різальних крайок, які відрізняються тим, що корпус і траверса виконані у вигляді плит з вирізами, зміщеними один відносно одного в напрямку різання на відстань не менше розміру вузла притискачів ножа, і пружно притиснуті один до одного базовими поверхнями, а ножі з притискачами розміщені у відповідних вирізах плит. (19) (21) 20041109113 (22) 08.11.2004 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Міхєєв Георгій Вікторович, Розенберг Ілля Абрамович (73) Міхєєв Георгій Вікторович, Розенберг Ілля Абрамович (56) Трансформаторы. Выпуск 24. Магнитопроводы силовых трансформаторов. - М.: Энергия, 1973. RU 2187412, B 23 D 15/08, 20.08.2002 SU 389894, B 23 D 15/06, 11.07.1973 3 78308 4 бно, тому що базові поверхні кріплення ножів розпозначений позицією 10. На кресленні також покаташовані з боку крайки, що ріже. заний притиск 11, болти кріплення ножів 12 і упори Це рішення прийняте за прототип. ножів 13 і 14, що нерухомо закріплені відповідно У цій конструкції розмірний ланцюг гарантовакорпусу 1 і траверсі 2. ного зазору має мінімальну довжину і залежить Працюють ножиці в такий спосіб: - лист 10 тільки від двох складових: - відстані між базовими укладають на нерухомий ніж 5. При переміщенні опорними поверхнями ножів, (у площині різа), і траверси 2 униз, лисі 10 спочатку притискається зазору між напрямними рухливої траверси. притиском 11 а потім розрізається рухливим ноОднак у цій конструкції введена додаткова дежем 6. Сила різання сприймається упорами 13 і 14 таль - обойма нижнього ножа. Крім того, гарантоі передається відповідно на корпус 1 і траверсу 2. ваний зазор залежить і від зазору між напрямними У процесі різання на ножі 5 і 6 також діє і сила, що рухливого ножа, і від відстані між базовими опорпрагне розсунути їх. Ця сила передається на приними поверхнями ножів. Зазначені відмінності є тиски 3 і 4 і від них, через болти кріплення 12, на недоліками, тому що ускладнюють конструкцію і корпус 1 і траверсу 2, притискаючи їх друг до друвпливають на якість різа. га. Таким чином, подовжня складова сили різання, Метою винаходу є спрощення конструкції і понамагаючись розсунути ножі, притискає траверсу і ліпшення якості різа. корпус друг до друга, перешкоджаючи утворенню Поставлена мета досягається тим, що в ножизазору. У результаті такого розміщення ножів, корцях, що містять корпус і рухливу траверсу, із закріпуса і траверси гарантований зазор завжди дорівпленими на них за допомогою притисків ножами нює нулю й у процесі різання не змінюється. так, що базові поверхні кріплення ножів розташоУ процесі тривалої роботи ножиців, базові повані з боку їхніх крайок, що ріжуть, корпус і траверверхні корпуса і траверси будуть зношуватися і, у са виконані у виді плит з вирізами, зміщеними друг такий спосіб буде відбуватися природний поділ щодо друга в напрямку різання на відстань не крайок що ріжуть ножів. Як тільки відстань між менш розміру вузла притиску ножа. Траверса і крайками, що ріжуть, досягне гранично припустикорпус звернені друг до друга базовими поверхмої величини, буде потрібно розбирання ножиців і нями. Траверса і корпус пружно підгорнуті друг до відновлення базових поверхонь корпуса і травердруга. Ножі з притисками розміщені у відповідних си, наприклад шляхом перешліфовки. Для спровирізах корпуса і траверси. щення цієї роботи упори 13 і 14 ножів 5 і 6 виконані Сутність винаходу пояснюється кресленням, знімними. де показані ножиці в розрізі. Робота ножів на відрив від базової поверхні Ножиці складаються з корпуса 1 і рухливої звичайно є недоліком, що однак легко усувається траверси 2, на яких за допомогою притисків 3 і 4 шляхом застосування достатньої кількості болтів закріплені ножі 5 і 6. Ніж 5, за допомогою притиску необхідної міцності. 3 кріпиться до корпуса 1 і розміщений в вирізі 8 Беззазорне різання дозволяє одержати високу траверси 2. Ніж 6, за допомогою притиску 4 кріякість крайки, що відрізається, із задиркою менше питься до траверси 2 і розміщений в вирізі 7 корніж допускається. пуса 1. Крайка що ріже, ножа 5 розміщена на баВиконання корпуса і траверси з вирізами і зовій поверхні А корпуса 1, а відповідна крайка що розміщення в них ножів, дозволяє позбутися від ріже, ножа 6 розміщена на базовій поверхні Б рухприпасування базових поверхонь корпуса і травеливої траверси 2. Корпус 1 і траверса 2 звернені рси в процесі виготовлення, а також виключає недруг до друга базовими поверхнями і пружно підобхідність регулювання ножів при їхній установці. горнуті друг до друга за допомогою, пружин 9. У Це спрощує експлуатацію ножиців і дозволяє затакий спосіб базові поверхні корпуса і траверси, а стосувати твердосплавні ножі без додаткових дотакож крайки що ріжуть ножів лежать в одній плоробок. щині - площини різа. - С - С. Лист, що розрізається, 5 Комп’ютерна в ерстка А. Крулевський 78308 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
