Ручні ножиці для різання дроту та сталевих канатів

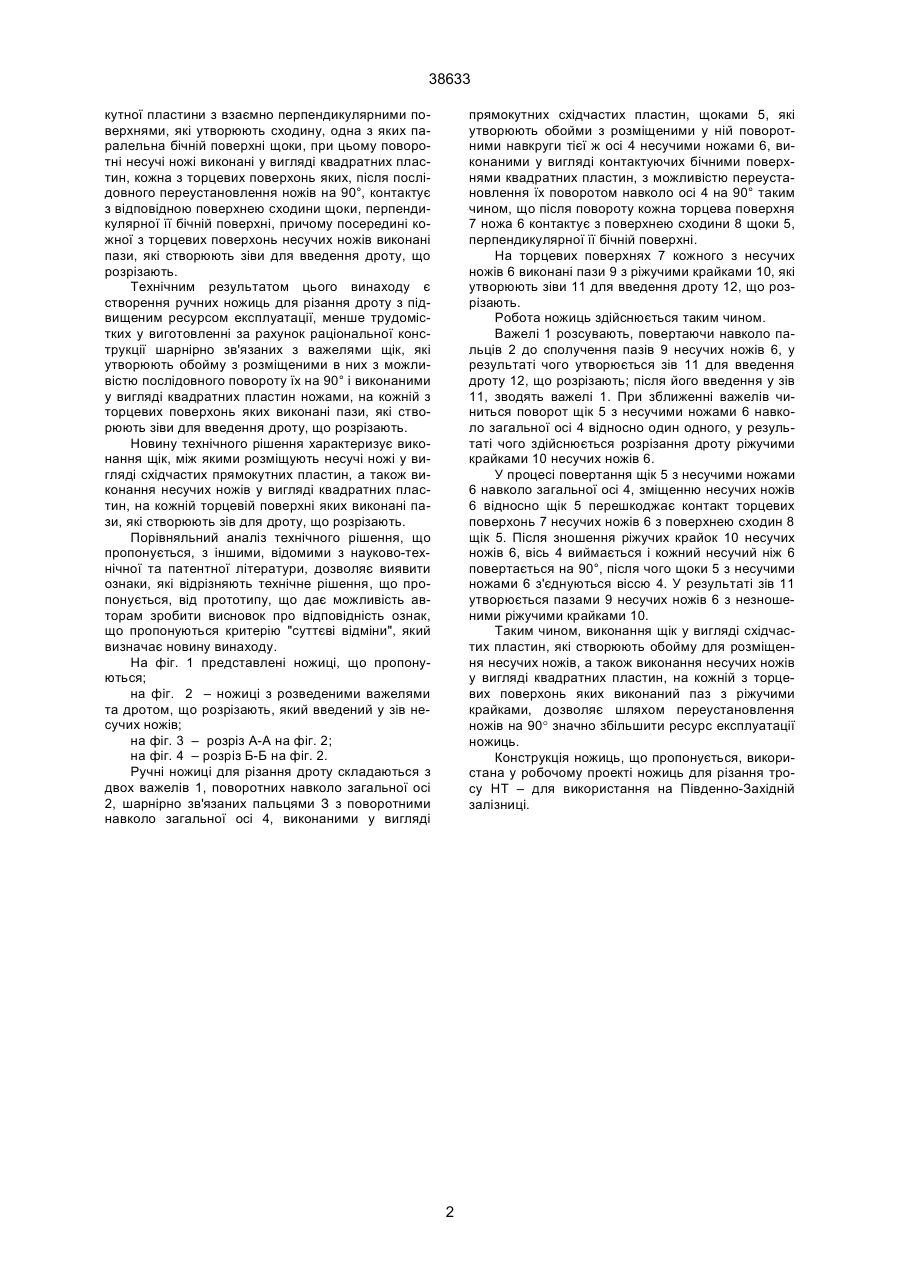

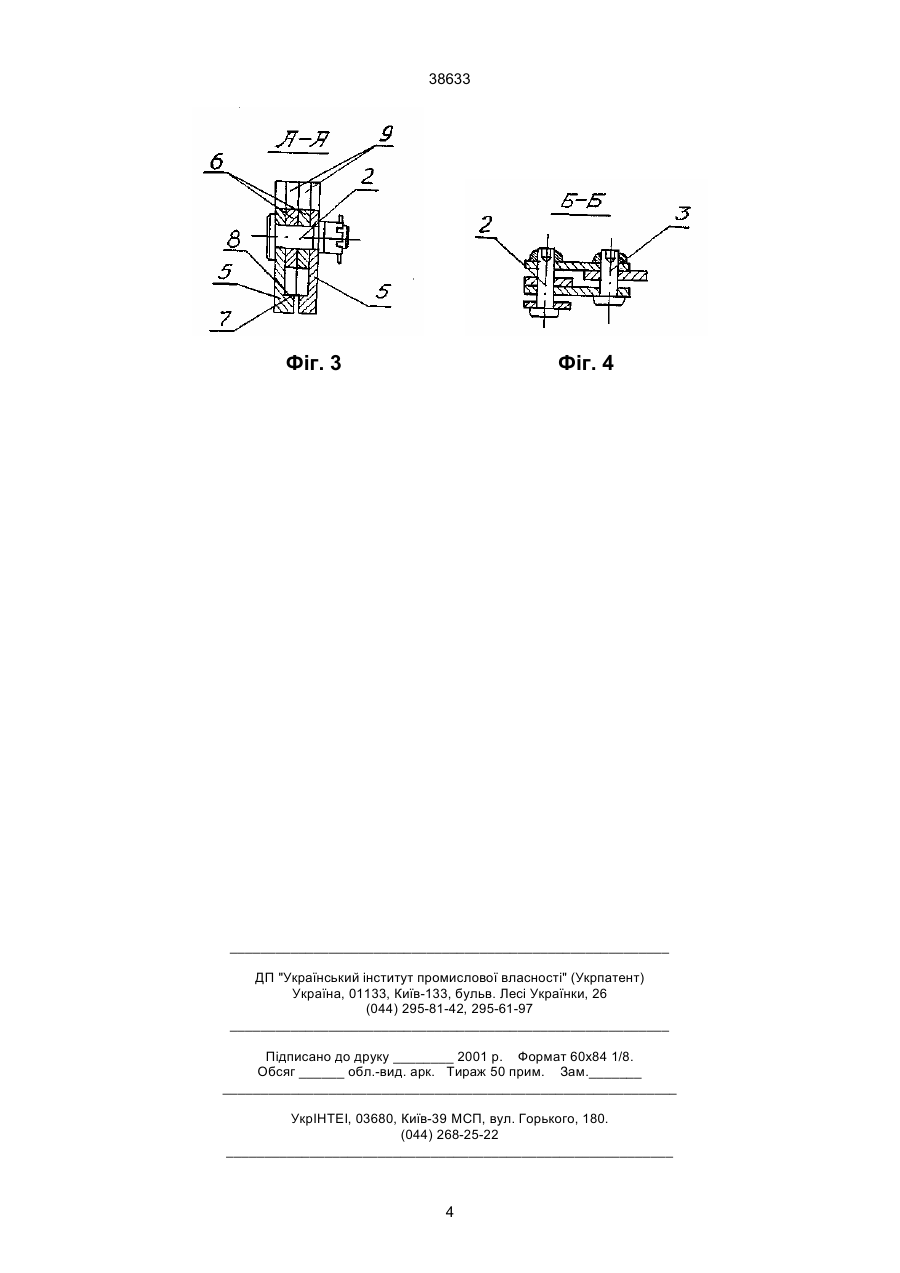

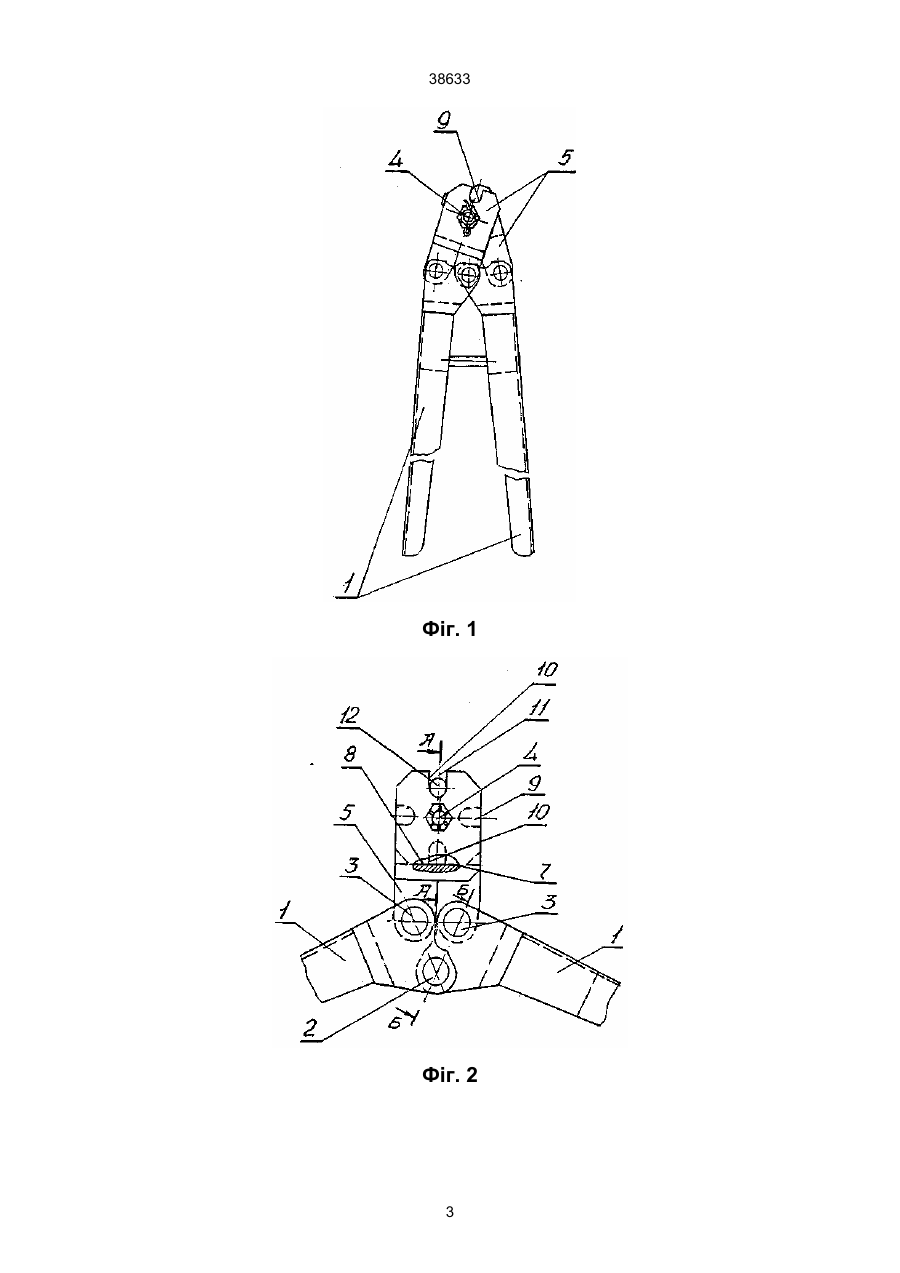

Ручні ножиці для різання дроту та сталевих канатів, які містять два поворотні навколо загальної осі важелі, шарнірно зв'язані з важелями і поворотні навколо загальної осі щоки, які створюють обойму з розміщеними у ній поворотними навколо тієї ж осі несучими ножами з пазами, що створюють зіви для введення дроту (або сталевого кана 38633 кутної пластини з взаємно перпендикулярними поверхнями, які утворюють сходину, одна з яких паралельна бічній поверхні щоки, при цьому поворотні несучі ножі виконані у вигляді квадратних пластин, кожна з торцевих поверхонь яких, після послідовного переустановлення ножів на 90°, контактує з відповідною поверхнею сходини щоки, перпендикулярної її бічній поверхні, причому посередині кожної з торцевих поверхонь несучих ножів виконані пази, які створюють зіви для введення дроту, що розрізають. Технічним результатом цього винаходу є створення ручних ножиць для різання дроту з підвищеним ресурсом експлуатації, менше трудомістких у виготовленні за рахунок раціональної конструкції шарнірно зв'язаних з важелями щік, які утворюють обойму з розміщеними в них з можливістю послідовного повороту їх на 90° і виконаними у вигляді квадратних пластин ножами, на кожній з торцевих поверхонь яких виконані пази, які створюють зіви для введення дроту, що розрізають. Новину технічного рішення характеризує виконання щік, між якими розміщують несучі ножі у вигляді східчастих прямокутних пластин, а також виконання несучих ножів у вигляді квадратних пластин, на кожній торцевій поверхні яких виконані пази, які створюють зів для дроту, що розрізають. Порівняльний аналіз технічного рішення, що пропонується, з іншими, відомими з науково-технічної та патентної літератури, дозволяє виявити ознаки, які відрізняють технічне рішення, що пропонується, від прототипу, що дає можливість авторам зробити висновок про відповідність ознак, що пропонуються критерію "суттєві відміни", який визначає новину винаходу. На фіг. 1 представлені ножиці, що пропонуються; на фіг. 2 – ножиці з розведеними важелями та дротом, що розрізають, який введений у зів несучих ножів; на фіг. 3 – розріз А-А на фіг. 2; на фіг. 4 – розріз Б-Б на фіг. 2. Ручні ножиці для різання дроту складаються з двох важелів 1, поворотних навколо загальної осі 2, шарнірно зв'язаних пальцями З з поворотними навколо загальної осі 4, виконаними у вигляді прямокутних східчастих пластин, щоками 5, які утворюють обойми з розміщеними у ній поворотними навкруги тієї ж осі 4 несучими ножами 6, виконаними у вигляді контактуючих бічними поверхнями квадратних пластин, з можливістю переустановлення їх поворотом навколо осі 4 на 90° таким чином, що після повороту кожна торцева поверхня 7 ножа 6 контактує з поверхнею сходини 8 щоки 5, перпендикулярної її бічній поверхні. На торцевих поверхнях 7 кожного з несучих ножів 6 виконані пази 9 з ріжучими крайками 10, які утворюють зіви 11 для введення дроту 12, що розрізають. Робота ножиць здійснюється таким чином. Важелі 1 розсувають, повертаючи навколо пальців 2 до сполучення пазів 9 несучих ножів 6, у результаті чого утворюється зів 11 для введення дроту 12, що розрізають; після його введення у зів 11, зводять важелі 1. При зближенні важелів чиниться поворот щік 5 з несучими ножами 6 навколо загальної осі 4 відносно один одного, у результаті чого здійснюється розрізання дроту ріжучими крайками 10 несучих ножів 6. У процесі повертання щік 5 з несучими ножами 6 навколо загальної осі 4, зміщенню несучих ножів 6 відносно щік 5 перешкоджає контакт торцевих поверхонь 7 несучих ножів 6 з поверхнею сходин 8 щік 5. Після зношення ріжучих крайок 10 несучих ножів 6, вісь 4 виймається і кожний несучий ніж 6 повертається на 90°, після чого щоки 5 з несучими ножами 6 з'єднуються віссю 4. У результаті зів 11 утворюється пазами 9 несучих ножів 6 з незношеними ріжучими крайками 10. Таким чином, виконання щік у вигляді східчастих пластин, які створюють обойму для розміщення несучих ножів, а також виконання несучих ножів у вигляді квадратних пластин, на кожній з торцевих поверхонь яких виконаний паз з ріжучими крайками, дозволяє шляхом переустановлення ножів на 90° значно збільшити ресурс експлуатації ножиць. Конструкція ножиць, що пропонується, використана у робочому проекті ножиць для різання тросу НТ – для використання на Південно-Західній залізниці. 2 38633 Фіг. 1 Фіг. 2 3 38633 Фіг. 3 Фіг. 4 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
