Очисник головок коренеплодів від залишків на корені

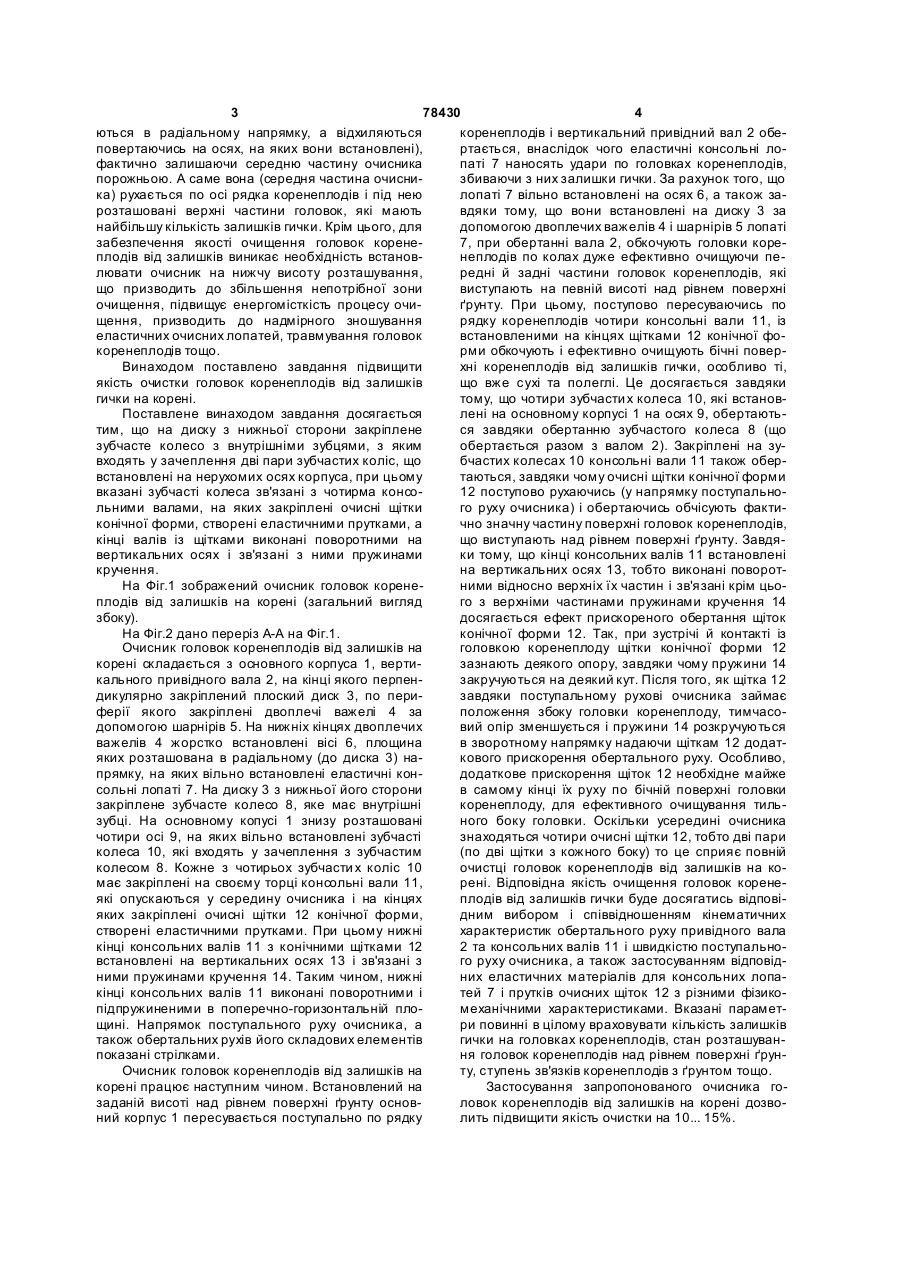

Очисник головок коренеплодів від залишків на корені, який містить основний корпус, на якому встановлено привідний вал з закріпленим на торці диском, на якому за допомогою важелів і шарнірів встановлені на осях консольні поворотні еластичні очисні лопаті, який відрізняється тим, що на диску з нижньої сторони закріплене зубчасте колесо з внутрішніми зубцями, з яким входять у зачеплення дві пари зубчастих коліс, що встановлені на нерухомих осях корпуса, при цьому зубчасті колеса зв'язані з чотирма консольними валами, на яких закріплені очисні щітки конічної форми, створені еластичними прутками, а кінці валів із щітками виконані поворотними на вертикальних осях і зв'язані з ними пружинами кручення. (19) (21) a200507788 (22) 05.08.2005 (24) 15.03.2007 (46) 15.03.2007, Бюл. № 3, 2007 р. (72) Булгаков Володимир Михайлович (73) НАЦІОН АЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ (56) UA 30528, 15.11.2000 SU 1727633, 23.04.1992 SU 1831249, 30.07.1993 RU 2108020, 10.04.1998 SU 1776364, 23.11.1992 SU 1510758, 30.09.1989 SU 1071250, 07.02.1984 GB 2100108, 22.12.1982 3 78430 4 ються в радіальному напрямку, а відхиляються коренеплодів і вертикальний привідний вал 2 обеповертаючись на осях, на яких вони встановлені), ртається, внаслідок чого еластичні консольні лофактично залишаючи середню частину очисника паті 7 наносять удари по головках коренеплодів, порожньою. А саме вона (середня частина очиснизбиваючи з них залишки гички. За рахунок того, що ка) рухається по осі рядка коренеплодів і під нею лопаті 7 вільно встановлені на осях 6, а також зарозташовані верхні частини головок, які мають вдяки тому, що вони встановлені на диску 3 за найбільшу кількість залишків гички. Крім цього, для допомогою двоплечих важелів 4 і шарнірів 5 лопаті забезпечення якості очищення головок корене7, при обертанні вала 2, обкочують головки кореплодів від залишків виникає необхідність встановнеплодів по колах дуже ефективно очищуючи пелювати очисник на нижчу висоту розташування, редні й задні частини головок коренеплодів, які що призводить до збільшення непотрібної зони виступають на певній висоті над рівнем поверхні очищення, підвищує енергомісткість процесу очиґрунту. При цьому, поступово пересуваючись по щення, призводить до надмірного зношування рядку коренеплодів чотири консольні вали 11, із еластичних очисних лопатей, травмування головок встановленими на кінцях щітками 12 конічної фокоренеплодів тощо. рми обкочують і ефективно очищують бічні поверВинаходом поставлено завдання підвищити хні коренеплодів від залишків гички, особливо ті, якість очистки головок коренеплодів від залишків що вже сухі та полеглі. Це досягається завдяки гички на корені. тому, що чотири зубчасти х колеса 10, які встановПоставлене винаходом завдання досягається лені на основному корпусі 1 на осях 9, обертаютьтим, що на диску з нижньої сторони закріплене ся завдяки обертанню зубчастого колеса 8 (що зубчасте колесо з внутрішніми зубцями, з яким обертається разом з валом 2). Закріплені на зувходять у зачеплення дві пари зубчастих коліс, що бчастих колесах 10 консольні вали 11 також обервстановлені на нерухомих осях корпуса, при цьому таються, завдяки чому очисні щітки конічної форми вказані зубчасті колеса зв'язані з чотирма консо12 поступово рухаючись (у напрямку поступальнольними валами, на яких закріплені очисні щітки го руху очисника) і обертаючись обчісують фактиконічної форми, створені еластичними прутками, а чно значну частину поверхні головок коренеплодів, кінці валів із щітками виконані поворотними на що виступають над рівнем поверхні ґрунту. Завдявертикальних осях і зв'язані з ними пружинами ки тому, що кінці консольних валів 11 встановлені кручення. на вертикальних осях 13, тобто виконані поворотНа Фіг.1 зображений очисник головок корененими відносно верхніх їх частин і зв'язані крім цьоплодів від залишків на корені (загальний вигляд го з верхніми частинами пружинами кручення 14 збоку). досягається ефект прискореного обертання щіток На Фіг.2 дано переріз А-А на Фіг.1. конічної форми 12. Так, при зустрічі й контакті із Очисник головок коренеплодів від залишків на головкою коренеплоду щітки конічної форми 12 корені складається з основного корпуса 1, вертизазнають деякого опору, завдяки чому пружини 14 кального привідного вала 2, на кінці якого перпензакручуються на деякий кут. Після того, як щітка 12 дикулярно закріплений плоский диск 3, по перизавдяки поступальному рухові очисника займає ферії якого закріплені двоплечі важелі 4 за положення збоку головки коренеплоду, тимчасодопомогою шарнірів 5. На нижніх кінцях двоплечих вий опір зменшується і пружини 14 розкручуються важелів 4 жорстко встановлені вісі 6, площина в зворотному напрямку надаючи щіткам 12 додатяких розташована в радіальному (до диска 3) накового прискорення обертального руху. Особливо, прямку, на яких вільно встановлені еластичні кондодаткове прискорення щіток 12 необхідне майже сольні лопаті 7. На диску 3 з нижньої його сторони в самому кінці їх руху по бічній поверхні головки закріплене зубчасте колесо 8, яке має внутрішні коренеплоду, для ефективного очищування тильзубці. На основному копусі 1 знизу розташовані ного боку головки. Оскільки усередині очисника чотири осі 9, на яких вільно встановлені зубчасті знаходяться чотири очисні щітки 12, тобто дві пари колеса 10, які входять у зачеплення з зубчастим (по дві щітки з кожного боку) то це сприяє повній колесом 8. Кожне з чотирьох зубчасти х коліс 10 очистці головок коренеплодів від залишків на комає закріплені на своєму торці консольні вали 11, рені. Відповідна якість очищення головок коренеякі опускаються у середину очисника і на кінцях плодів від залишків гички буде досягатись відповіяких закріплені очисні щітки 12 конічної форми, дним вибором і співвідношенням кінематичних створені еластичними прутками. При цьому нижні характеристик обертального руху привідного вала кінці консольних валів 11 з конічними щітками 12 2 та консольних валів 11 і швидкістю поступальновстановлені на вертикальних осях 13 і зв'язані з го руху очисника, а також застосуванням відповідними пружинами кручення 14. Таким чином, нижні них еластичних матеріалів для консольних лопакінці консольних валів 11 виконані поворотними і тей 7 і прутків очисних щіток 12 з різними фізикопідпружиненими в поперечно-горизонтальній пломеханічними характеристиками. Вказані параметщині. Напрямок поступального руху очисника, а ри повинні в цілому враховувати кількість залишків також обертальних рухів його складових елементів гички на головках коренеплодів, стан розташуванпоказані стрілками. ня головок коренеплодів над рівнем поверхні ґрунОчисник головок коренеплодів від залишків на ту, ступень зв'язків коренеплодів з ґрунтом тощо. корені працює наступним чином. Встановлений на Застосування запропонованого очисника гозаданій висоті над рівнем поверхні ґрунту основловок коренеплодів від залишків на корені дозвоний корпус 1 пересувається поступально по рядку лить підвищити якість очистки на 10... 15%. 5 Комп’ютерна в ерстка Т.Чепелев а 78430 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
