Поворотна бурова установка

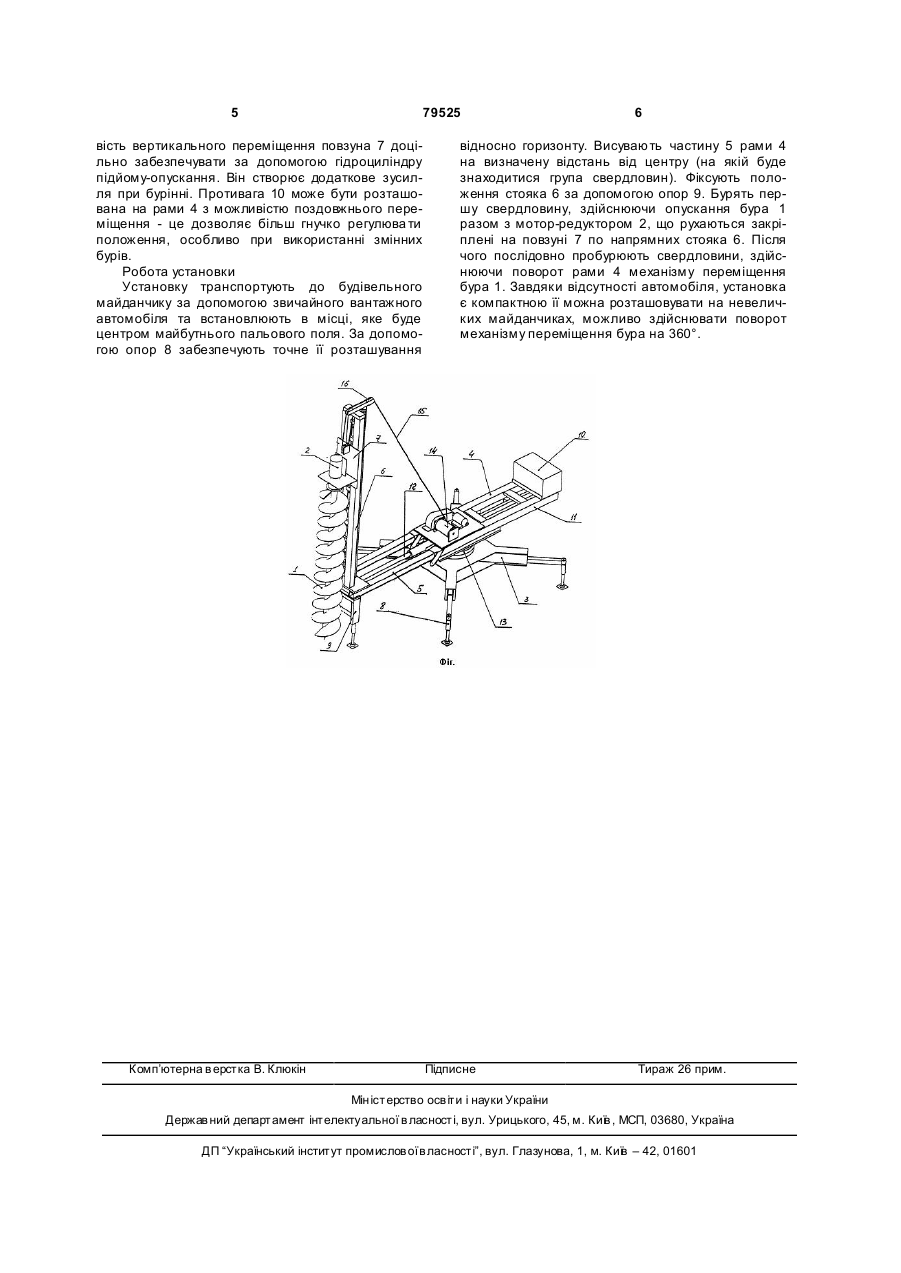

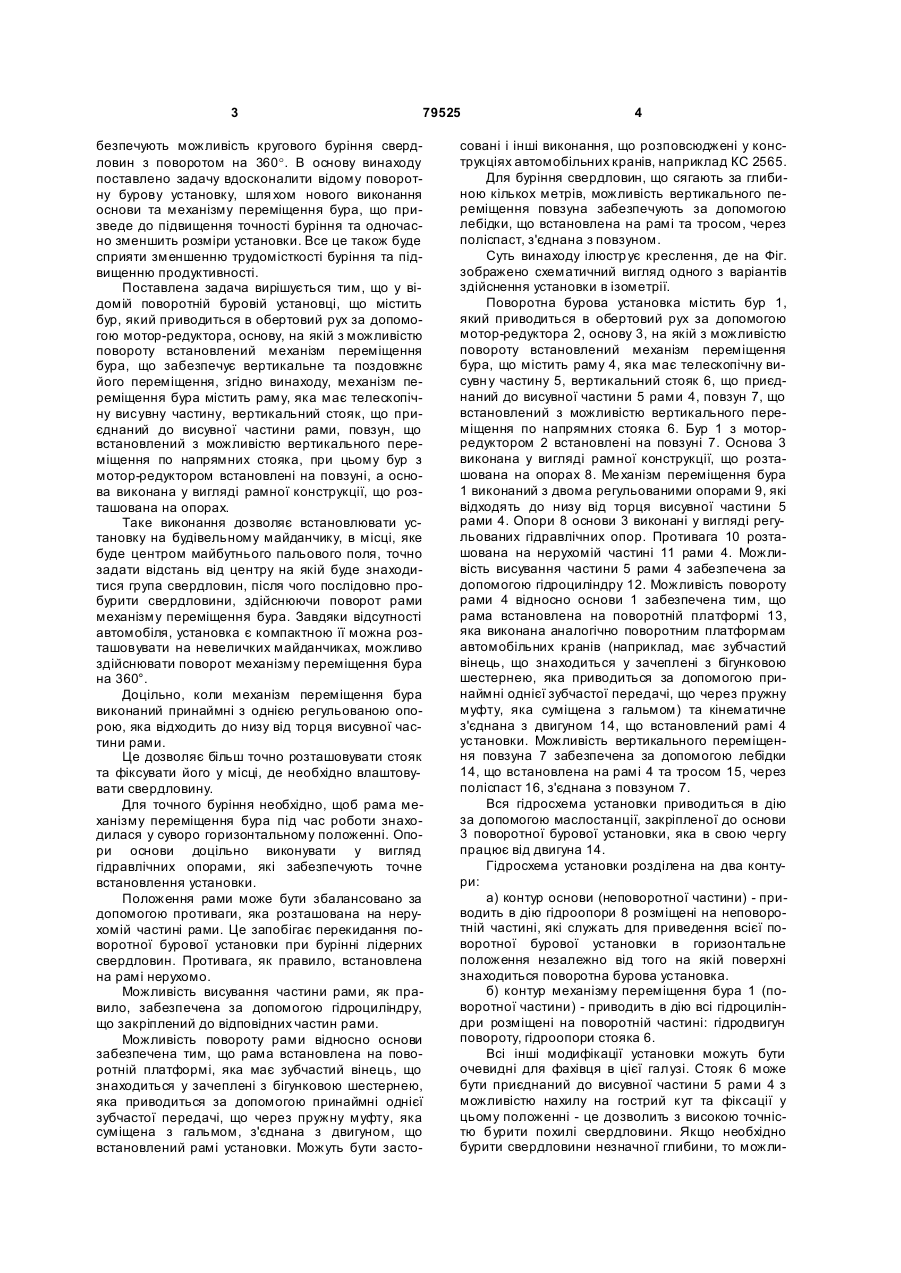

1. Поворотна бурова установка, що містить бур, який приводиться в обертовий рух за допомогою мотор-редуктора, основу, на якій з можливістю повороту встановлений механізм переміщення бура, що забезпечує вертикальне та поздовжнє його переміщення, яка відрізняється тим, що механізм переміщення бура містить раму, яка має телескопічну висувну частин у, вертикальний стояк, що приєднаний до висувної частини рами, повзун, що встановлений з можливістю вертикального переміщення по напрямних стояка, при цьому бур з мотор-редуктором встановлені на повзуні, а основа виконана у вигляді рамної конструкції, що розташована на опорах. C2 2 79525 1 3 79525 безпечують можливість кругового буріння свердловин з поворотом на 360°. В основу винаходу поставлено задачу вдосконалити відому поворотну бурову установку, шля хом нового виконання основи та механізму переміщення бура, що призведе до підвищення точності буріння та одночасно зменшить розміри установки. Все це також буде сприяти зменшенню трудомісткості буріння та підвищенню продуктивності. Поставлена задача вирішується тим, що у відомій поворотній буровій установці, що містить бур, який приводиться в обертовий рух за допомогою мотор-редуктора, основу, на якій з можливістю повороту встановлений механізм переміщення бура, що забезпечує вертикальне та поздовжнє його переміщення, згідно винаходу, механізм переміщення бура містить раму, яка має телескопічну висувну частину, вертикальний стояк, що приєднаний до висувної частини рами, повзун, що встановлений з можливістю вертикального переміщення по напрямних стояка, при цьому бур з мотор-редуктором встановлені на повзуні, а основа виконана у вигляді рамної конструкції, що розташована на опорах. Таке виконання дозволяє встановлювати установку на будівельному майданчику, в місці, яке буде центром майбутнього пальового поля, точно задати відстань від центру на якій буде знаходитися група свердловин, після чого послідовно пробурити свердловини, здійснюючи поворот рами механізму переміщення бура. Завдяки відсутності автомобіля, установка є компактною її можна розташовувати на невеличких майданчиках, можливо здійснювати поворот механізму переміщення бура на 360°. Доцільно, коли механізм переміщення бура виконаний принаймні з однією регульованою опорою, яка відходить до низу від торця висувної частини рами. Це дозволяє більш точно розташовувати стояк та фіксувати його у місці, де необхідно влаштовувати свердловину. Для точного буріння необхідно, щоб рама механізму переміщення бура під час роботи знаходилася у суворо горизонтальному положенні. Опори основи доцільно виконувати у вигляд гідравлічних опорами, які забезпечують точне встановлення установки. Положення рами може бути збалансовано за допомогою противаги, яка розташована на нерухомій частині рами. Це запобігає перекидання поворотної бурової установки при бурінні лідерних свердловин. Противага, як правило, встановлена на рамі нерухомо. Можливість висування частини рами, як правило, забезпечена за допомогою гідроциліндру, що закріплений до відповідних частин рами. Можливість повороту рами відносно основи забезпечена тим, що рама встановлена на поворотній платформі, яка має зубчастий вінець, що знаходиться у зачеплені з бігунковою шестернею, яка приводиться за допомогою принаймні однієї зубчастої передачі, що через пружну муфту, яка суміщена з гальмом, з'єднана з двигуном, що встановлений рамі установки. Можуть бути засто 4 совані і інші виконання, що розповсюджені у конструкціях автомобільних кранів, наприклад КС 2565. Для буріння свердловин, що сягають за глибиною кількох метрів, можливість вертикального переміщення повзуна забезпечують за допомогою лебідки, що встановлена на рамі та тросом, через поліспаст, з'єднана з повзуном. Суть винаходу ілюстр ує креслення, де на Фіг. зображено схематичний вигляд одного з варіантів здійснення установки в ізометрії. Поворотна бурова установка містить бур 1, який приводиться в обертовий рух за допомогою мотор-редуктора 2, основу 3, на якій з можливістю повороту встановлений механізм переміщення бура, що містить раму 4, яка має телескопічну висувн у частину 5, вертикальний стояк 6, що приєднаний до висувної частини 5 рами 4, повзун 7, що встановлений з можливістю вертикального переміщення по напрямних стояка 6. Бур 1 з моторредуктором 2 встановлені на повзуні 7. Основа 3 виконана у вигляді рамної конструкції, що розташована на опорах 8. Ме ханізм переміщення бура 1 виконаний з двома регульованими опорами 9,які відходять до низу від торця висувної частини 5 рами 4. Опори 8 основи 3 виконані у вигляді регульованих гідравлічних опор. Противага 10 розташована на нерухомій частині 11 рами 4. Можливість висування частини 5 рами 4 забезпечена за допомогою гідроциліндру 12. Можливість повороту рами 4 відносно основи 1 забезпечена тим, що рама встановлена на поворотній платформі 13, яка виконана аналогічно поворотним платформам автомобільних кранів (наприклад, має зубчастий вінець, що знаходиться у зачеплені з бігунковою шестернею, яка приводиться за допомогою принаймні однієї зубчастої передачі, що через пружну муфту, яка суміщена з гальмом) та кінематичне з'єднана з двигуном 14, що встановлений рамі 4 установки. Можливість вертикального переміщення повзуна 7 забезпечена за допомогою лебідки 14, що встановлена на рамі 4 та тросом 15, через поліспаст 16, з'єднана з повзуном 7. Вся гідросхема установки приводиться в дію за допомогою маслостанції, закріпленої до основи 3 поворотної бурової установки, яка в свою чергу працює від двигуна 14. Гідросхема установки розділена на два контури: а) контур основи (неповоротної частини) - приводить в дію гідроопори 8 розміщені на неповоротній частині, які служать для приведення всієї поворотної бурової установки в горизонтальне положення незалежно від того на якій поверхні знаходиться поворотна бурова установка. б) контур механізму переміщення бура 1 (поворотної частини) - приводить в дію всі гідроциліндри розміщені на поворотній частині: гідродвигун повороту, гідроопори стояка 6. Всі інші модифікації установки можуть бути очевидні для фахівця в цієї галузі. Стояк 6 може бути приєднаний до висувної частини 5 рами 4 з можливістю нахилу на гострий кут та фіксації у цьому положенні - це дозволить з високою точністю бурити похилі свердловини. Якщо необхідно бурити свердловини незначної глибини, то можли 5 79525 вість вертикального переміщення повзуна 7 доцільно забезпечувати за допомогою гідроциліндру підйому-опускання. Він створює додаткове зусилля при бурінні. Противага 10 може бути розташована на рами 4 з можливістю поздовжнього переміщення - це дозволяє більш гнучко регулюва ти положення, особливо при використанні змінних бурів. Робота установки Установку транспортують до будівельного майданчику за допомогою звичайного вантажного автомобіля та встановлюють в місці, яке буде центром майбутнього пальового поля. За допомогою опор 8 забезпечують точне її розташування Комп’ютерна в ерстка В. Клюкін 6 відносно горизонту. Висувають частину 5 рами 4 на визначену відстань від центру (на якій буде знаходитися група свердловин). Фіксують положення стояка 6 за допомогою опор 9. Бурять першу свердловину, здійснюючи опускання бура 1 разом з мотор-редуктором 2, що рухаються закріплені на повзуні 7 по напрямних стояка 6. Після чого послідовно пробурюють свердловини, здійснюючи поворот рами 4 механізму переміщення бура 1. Завдяки відсутності автомобіля, установка є компактною її можна розташовувати на невеличких майданчиках, можливо здійснювати поворот механізму переміщення бура на 360°. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
