Поворотна бурова установка

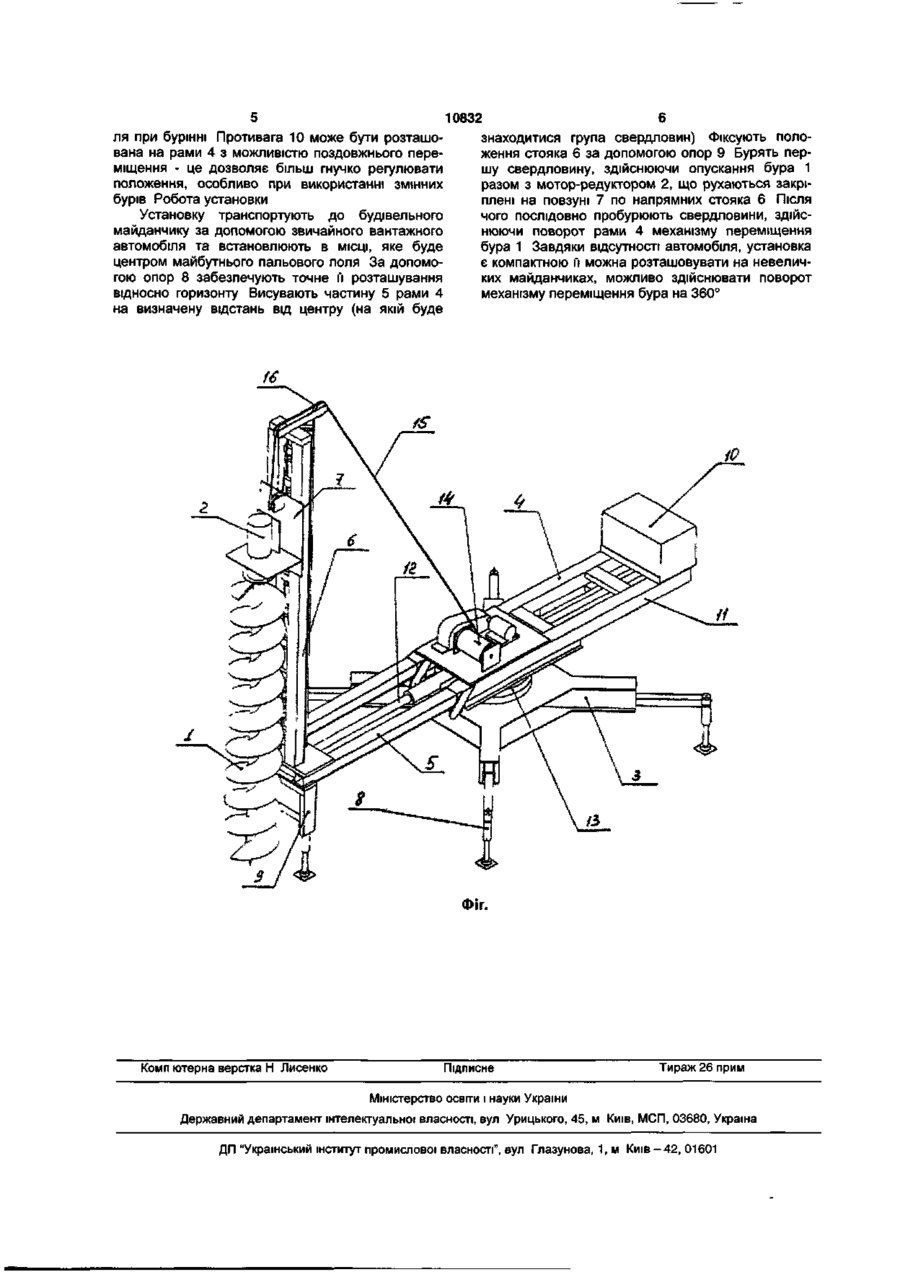

1. Поворотна бурова установка, що містить бур, який приводиться в обертовий рух за допомогою мотор-редуктора, основу, на якій з можливістю повороту встановлений механізм переміщення бура, що забезпечує вертикальне та поздовжнє його переміщення, яка відрізняється тим, що механізм переміщення бура містить раму, яка має телескопічну висувну частину, вертикальний стояк, що приєднаний до висувної частини рами, повзун, що встановлений з можливістю вертикального переміщення по напрямних стояка, при цьому бур з мотор-редуктором встановлені на повзуні, а основа виконана у вигляді рамної конструкції, що розташована на опорах. 2. Установка за п.1, яка відрізняється тим, що механізм переміщення бура виконаний принаймні з однією регульованою опорою, яка відходить до низу від торця висувної частини рами. 3. Установка за п.1 або 2, яка відрізняється тим, що опори основи виконані у вигляді гідравлічних опор. 4. Установка за будь-яким з пп.1-3, яка відрізняється тим, що містить противагу, яка розташована на нерухомій частині рами. 5. Установка за будь-яким з пп.1-4, яка відрізняється тим, що можливість висування частини рами забезпечена за допомогою гідроциліндра, що закріплений до відповідних частин рами. 6. Установка за будь-яким з пп.1-5, яка відрізняється тим, що можливість повороту рами відносно основи забезпечена тим, що рама встановлена на поворотній платформі, яка має зубчастий вінець, що знаходиться у зачепленні з бігунковою шестірнею, яка приводиться за допомогою принаймні однієї зубчастої передачі, що через пружну муфту, яка суміщена з гальмом, з'єднана з двигуном, що встановлений на рамі установки. 7. Установка за будь-яким з пп.1-6, яка відрізняється тим, що можливість вертикального переміщення повзуна забезпечена за допомогою лебідки, що встановлена на рамі та тросом, через поліспаст, з'єднана з повзуном. CM со GO Корисна модель відноситься до гірничої справи, будівництва та інших галузей, де необхідно здійснювати буріння неглибоких свердловин. Особливо доцільно застосовувати установку в стиснених умовах невеликих будівельних майданчиків для буріння лідерних свердловин при влаштуванні пальових полів. Поворотні бурові установки відомі. Як правило, вони виконуються самохідними, при цьому переважно встановлюються на шасі автомобілів. За найближчий аналог запропонованої корисної моделі прийнята поворотна бурова установка, що відома з [опису до патенту RU №2105859 С1, опубл. 27.02.1998]. Ця установка містить основу, яку виконано у вигляді шасі автомобіля з додатковими опорами, гідроманіпулятор (механізм переміщення бура), який встановлений з можливістю повороту відносно вертикальної осі; бур, що вста новлений з можливістю обертання відносно своєї осі, мотор-редуктор, який забезпечує обертовий рух бура. Можливість повороту гідроманіпулятора забезпечена тим, що він встановлений поворотній колонці. Гідроманіпулятор складається з стріли, що має вертикальну, підйомну та телескопічну секції. Такі установки зручні, так як бурове обладнання може використовуватися як змінне для стандартного маніпулятора, не потребують засобів для їх перевезення. Однак, вони, не забезпечують точну (однакову) відстань між свердловинами та їх важко застосовувати в стиснених умовах невеликих будівельних майданчиків. Крім того, вони не забезпечують можливість кругового буріння свердловин з поворотом на 360°. 10832 В основу корисної моделі поставлено задачу вдосконалити відому поворотну бурову установку, шляхом нового виконання основи та механізму переміщення бура, що призведе до підвищення точності буріння та одночасно зменшить розміри установки Все це також буде сприяти зменшенню трудомісткості буріння та підвищенню продуктивності Поставлена задача вирішується тим, що у ВІДОМІЙ поворотній буровій установці, що містить бур, який приводиться в обертовий рух за допомогою мотор-редуктора, основу, на якій з можливістю повороту встановлений механізм переміщення бура, що забезпечує вертикальне та поздовжнє його переміщення, згідно корисній моделі, механізм переміщення бура містить раму, яка має телескопічну висувну частину, вертикальний стояк, що приєднаний до висувної частини рами, повзун, що встановлений з можливістю вертикального переміщення по напрямних стояка, при цьому бур з мотор-редуктором встановлені на повзуні, а основа виконана у вигляді рамної конструкції, що розташована на опорах Таке виконання дозволяє встановлювати установку на будівельному майданчику, в МІСЦІ, яке буде центром майбутнього пальового поля, точно задати відстань від центру на якій буде знаходитися група свердловин, після чого послідовно пробурити свердловини, здійснюючи поворот рами механізму переміщення бура Завдяки відсутності автомобіля, установка є компактною п можна розташовувати на невеличких майданчиках, можливо здійснювати поворот механізму переміщення бура на 360° Доцільно, КОЛИ механізм переміщення бура виконаний принаймні з однією регульованою опорою, яка відходить до низу від торця висувної частини рами Це дозволяє більш точно розташовувати стояк та фіксувати його у МІСЦІ, де необхідно влаштовувати свердловину Для точного буріння необхідно, щоб рама механізму переміщення бура під час роботи знаходилася у суворо горизонтальному положенні Опори основи доцільно виконувати у вигляд гідравлічних опорами, які забезпечують точне встановлення установки Положення рами може бути збалансовано за допомогою противаги, яка розташована на нерухомій частині рами Це запобігає перекидання поворотної бурової установки при бурінні лідерних свердловин Противага, як правило, встановлена на рамі нерухомо Можливість висування частини рами, як правило, забезпечена за допомогою гідроциліндру, що закріплений до ВІДПОВІДНИХ частин рами Можливість повороту рами відносно основи забезпечена тим, що рама встановлена на поворотній платформі, яка має зубчастий вінець, що знаходиться у зачепленні з бігунковою шестернею, яка приводиться за допомогою принаймні однієї зубчастої передачі, що через пружну муфту, яка суміщена з гальмом, з'єднана з двигуном, що встановлений рамі установки Можуть бути застосовані і ІНШІ виконання, що розповсюджені у конструкціях автомобільних кранів, наприклад КС 2565 Для буріння свердловин, що сягають за глибиною кількох метрів, можливість вертикального переміщення повзуна забезпечують за допомогою лебідки, що встановлена на рамі та тросом, через поліспаст, з'єднана з повзуном Суть корисної моделі ілюструє креслення, де на Фіг зображено схематичний вигляд одного з варіантів здійснення установки в ізометрії Поворотна бурова установка містить бур 1, який приводиться в обертовий рух за допомогою мотор-редуктора 2, основу 3, на якій з можливістю повороту встановлений механізм переміщення бура, що містить раму 4, яка має телескопічну висувну частину 5, вертикальний стояк 6, що приєднаний до висувної частини 5 рами 4, повзун 7, що встановлений з можливістю вертикального переміщення по напрямних стояка 6 Бур 1 з моторредуктором 2 встановлені на повзуні 7 Основа З виконана у вигляді рамної конструкції, що розташована на опорах 8 Механізм переміщення бура 1 виконаний з двома регульованими опорами 9, які відходять до низу від торця висувної частини 5 рами 4 Опори 8 основи 3 виконані у вигляді регульованих гідравлічних опор Противага 10 розташована на нерухомій частині 11 рами 4 Можливість висування частини 5 рами 4 забезпечена за допомогою гідроциліндру 12 Можливість повороту рами 4 відносно основи 1 забезпечена тим, що рама встановлена на поворотній платформі 13, яка виконана аналогічно поворотним платформам автомобільних кранів (наприклад, має зубчастий вінець, що знаходиться у зачепленні з бігунковою шестернею, яка приводиться за допомогою принаймні однієї зубчастої передачі, що через пружну муфту, яка суміщена з гальмом) та кінематично з'єднана з двигуном 14, що встановлений рамі 4 установки Можливість вертикального переміщення повзуна 7 забезпечена за допомогою лебідки 14, що встановлена на рамі 4 та тросом 15, через поліспаст 16, з'єднана з повзуном 7 Вся пдросхема установки приводиться в дію за допомогою маслостанції, закріпленої до основи З поворотної бурової установки, яка в свою чергу працює від двигуна 14 Пдросхема установки розділена на два контури а) контур основи (неповоротної частини) - приводить в дію пдроопори 8 розміщені на неповоротній частині, які служать для приведення всієї поворотної бурової установки в горизонтальне положення незалежно від того на якій поверхні знаходиться поворотна бурова установка б) контур механізму переміщення бура 1 (поворотної частини) - приводить в дію всі гідроциліндри розміщені на поворотній частині пдродвигун повороту, пдроопори стояка 6 Всі ІНШІ модифікації установки можуть бути очевидні для фахівця в цієї галузі Стояк 6 може бути приєднаний до висувної частини 5 рами 4 з можливістю нахилу на гострий кут та фіксації у цьому положенні - це дозволить з високою точністю бурити похилі свердловини Якщо необхідно бурити свердловини незначної глибини, то можливість вертикального переміщення повзуна 7 доцільно забезпечувати за допомогою гідроциліндру підйому-опускання. Він створює додаткове зусил ля при бурінні Противага 10 може бути розташована на рами 4 з можливістю поздовжнього переміщення - це дозволяє більш гнучко регулювати положення, особливо при використанні змінних бурів Робота установки Установку транспортують до будівельного майданчику за допомогою звичайного вантажного автомобіля та встановлюють в МІСЦІ, яке буде центром майбутнього пальового поля За допомогою опор 8 забезпечують точне її розташування відносно горизонту Висувають частину 5 рами 4 на визначену відстань від центру (на якій буде 10832 знаходитися група свердловин) Фіксують положення стояка 6 за допомогою опор 9 Бурять першу свердловину, здійснюючи опускання бура 1 разом з мотор-редуктором 2, що рухаються закріплені на повзуні 7 по напрямних стояка 6 Після чого послідовно пробурюють свердловини, здійснюючи поворот рами 4 механізму переміщення бура 1 Завдяки відсутності автомобіля, установка є компактною її можна розташовувати на невеличких майданчиках, можливо здійснювати поворот механізму переміщення бура на 360° Фіг. Комп ютерна верстка Н Лисенко Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
