Установка гідродинамічного вихолощення боєприпасів

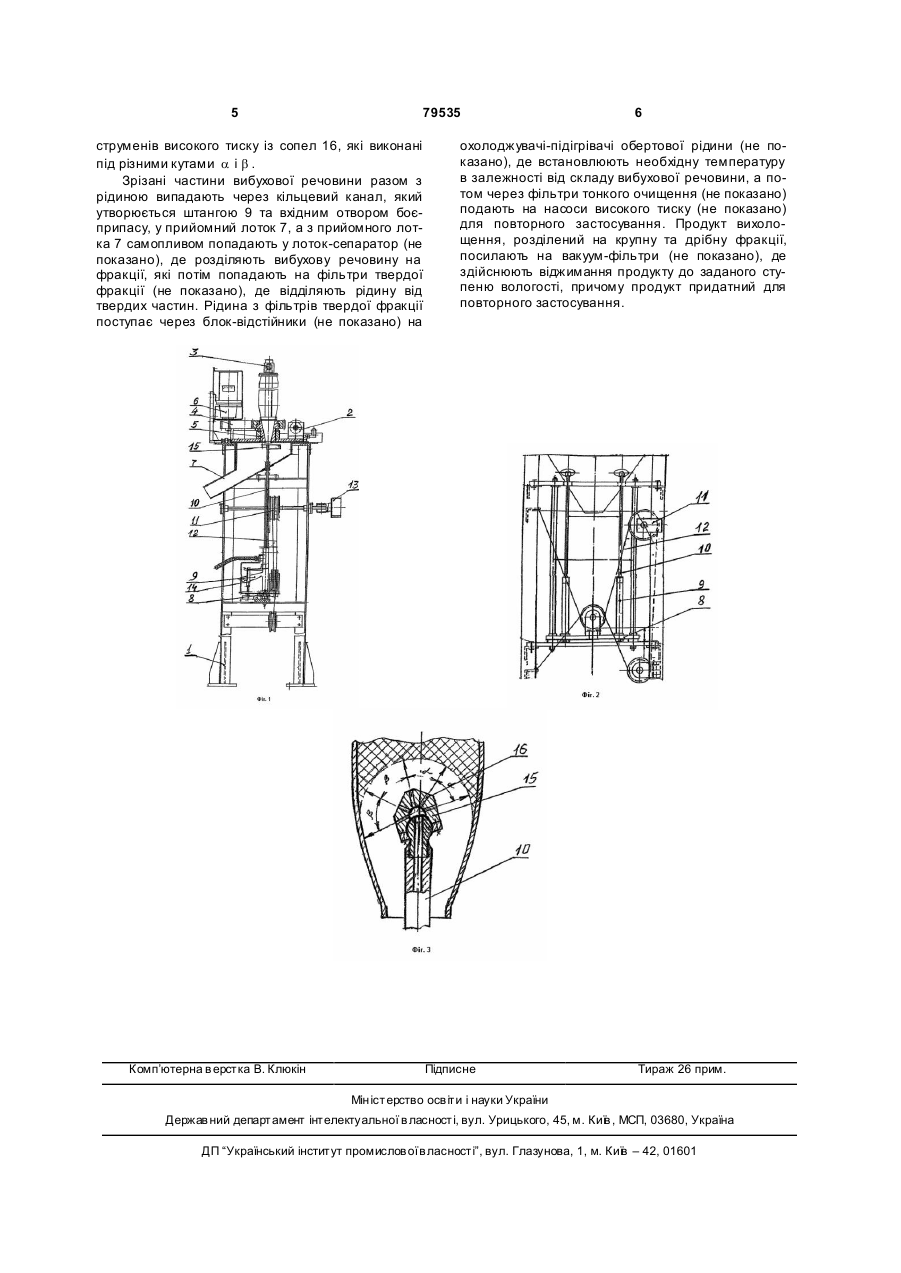

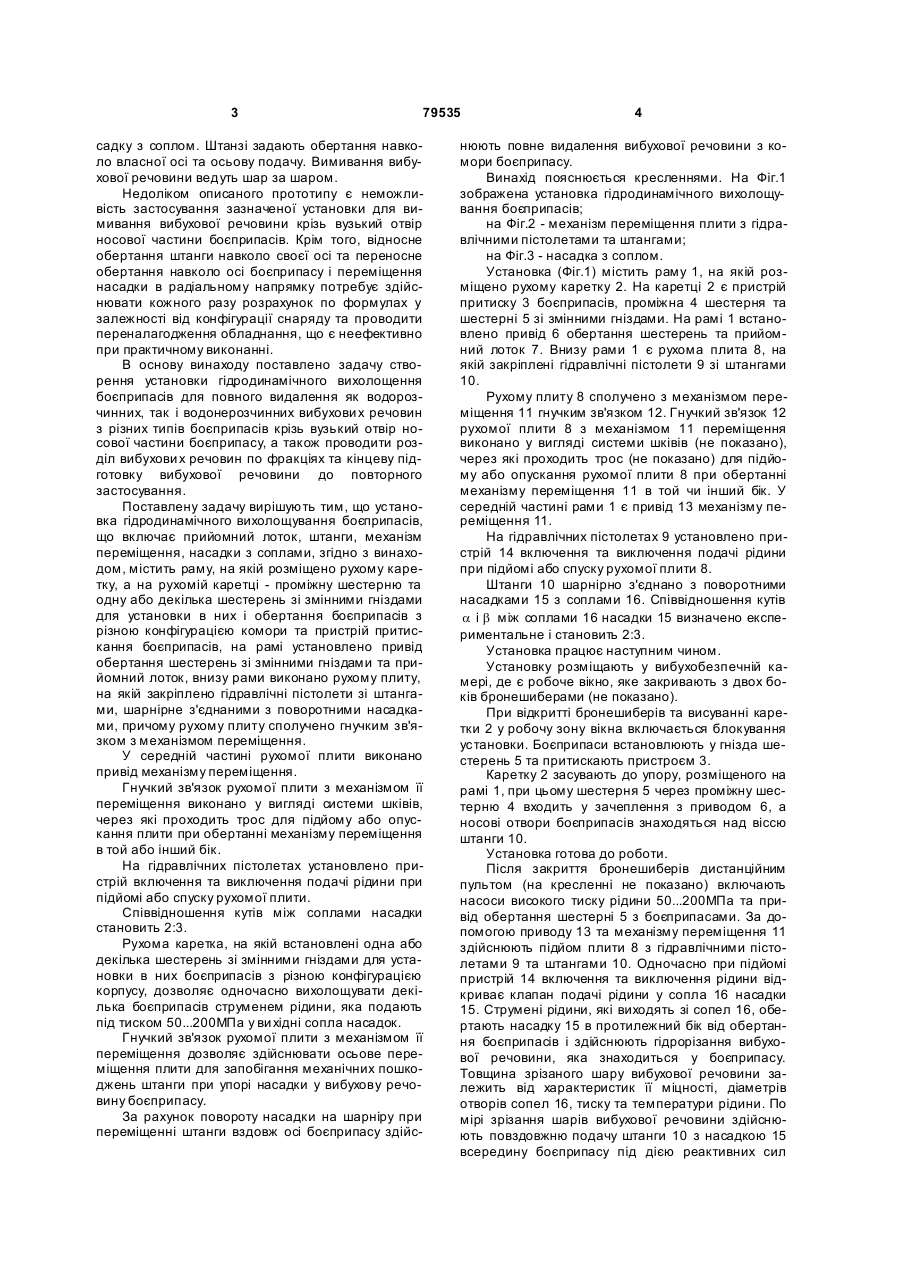

1. Установка гідродинамічного вихолощування боєприпасів, що включає приймальний лоток, штанги, механізм переміщення, насадки з соплами, яка відрізняється тим, що містить раму, на якій розміщено рухому каретку, а на рухомій каретці - проміжну шестірню та одну або декілька шестерень зі змінними гніздами для установки в них і обертання боєприпасів з різною конфігурацією камори, та пристрій притискання боєприпасів, на рамі установлено привід обертання шестерень зі змінними гніздами та приймальний лоток, внизу рами виконано рухому плиту, на якій закріплено C2 1 3 79535 садку з соплом. Штанзі задають обертання навколо власної осі та осьову подачу. Вимивання вибухової речовини ведуть шар за шаром. Недоліком описаного прототипу є неможливість застосування зазначеної установки для вимивання вибухової речовини крізь вузький отвір носової частини боєприпасів. Крім того, відносне обертання штанги навколо своєї осі та переносне обертання навколо осі боєприпасу і переміщення насадки в радіальному напрямку потребує здійснювати кожного разу розрахунок по формулах у залежності від конфігурації снаряду та проводити переналагодження обладнання, що є неефективно при практичному виконанні. В основу винаходу поставлено задачу створення установки гідродинамічного вихолощення боєприпасів для повного видалення як водорозчинних, так і водонерозчинних вибухови х речовин з різних типів боєприпасів крізь вузький отвір носової частини боєприпасу, а також проводити розділ вибухови х речовин по фракціях та кінцеву підготовку вибухової речовини до повторного застосування. Поставлену задачу вирішують тим, що установка гідродинамічного вихолощування боєприпасів, що включає прийомний лоток, штанги, механізм переміщення, насадки з соплами, згідно з винаходом, містить раму, на якій розміщено рухому каретку, а на рухомій каретці - проміжну шестерню та одну або декілька шестерень зі змінними гніздами для установки в них і обертання боєприпасів з різною конфігурацією комори та пристрій притискання боєприпасів, на рамі установлено привід обертання шестерень зі змінними гніздами та прийомний лоток, внизу рами виконано рухому плиту, на якій закріплено гідравлічні пістолети зі штангами, шарнірне з'єднаними з поворотними насадками, причому рухому плиту сполучено гнучким зв'язком з механізмом переміщення. У середній частині рухомої плити виконано привід механізму переміщення. Гнучкий зв'язок рухомої плити з механізмом її переміщення виконано у вигляді системи шківів, через які проходить трос для підйому або опускання плити при обертанні механізму переміщення в той або інший бік. На гідравлічних пістолетах установлено пристрій включення та виключення подачі рідини при підйомі або спуску рухомої плити. Співвідношення кутів між соплами насадки становить 2:3. Рухома каретка, на якій встановлені одна або декілька шестерень зі змінними гніздами для установки в них боєприпасів з різною конфігурацією корпусу, дозволяє одночасно вихолощувати декілька боєприпасів струменем рідини, яка подають під тиском 50...200МПа у ви хідні сопла насадок. Гнучкий зв'язок рухомої плити з механізмом її переміщення дозволяє здійснювати осьове переміщення плити для запобігання механічних пошкоджень штанги при упорі насадки у вибухову речовину боєприпасу. За рахунок повороту насадки на шарніру при переміщенні штанги вздовж осі боєприпасу здійс 4 нюють повне видалення вибухової речовини з комори боєприпасу. Винахід пояснюється кресленнями. На Фіг.1 зображена установка гідродинамічного вихолощування боєприпасів; на Фіг.2 - механізм переміщення плити з гідравлічними пістолетами та штангами; на Фіг.3 - насадка з соплом. Установка (Фіг.1) містить раму 1, на якій розміщено рухому каретку 2. На каретці 2 є пристрій притиску 3 боєприпасів, проміжна 4 шестерня та шестерні 5 зі змінними гніздами. На рамі 1 встановлено привід 6 обертання шестерень та прийомний лоток 7. Внизу рами 1 є рухома плита 8, на якій закріплені гідравлічні пістолети 9 зі штангами 10. Рухому плиту 8 сполучено з механізмом переміщення 11 гнучким зв'язком 12. Гнучкий зв'язок 12 рухомої плити 8 з механізмом 11 переміщення виконано у вигляді системи шківів (не показано), через які проходить трос (не показано) для підйому або опускання рухомої плити 8 при обертанні механізму переміщення 11 в той чи інший бік. У середній частині рами 1 є привід 13 механізму переміщення 11. На гідравлічних пістолетах 9 установлено пристрій 14 включення та виключення подачі рідини при підйомі або спуску рухомої плити 8. Штанги 10 шарнірно з'єднано з поворотними насадками 15 з соплами 16. Співвідношення кутів a i b між соплами 16 насадки 15 визначено експериментальне і становить 2:3. Установка працює наступним чином. Установку розміщають у вибухобезпечній камері, де є робоче вікно, яке закривають з двох боків бронешиберами (не показано). При відкритті бронешиберів та висуванні каретки 2 у робочу зону вікна включається блокування установки. Боєприпаси встановлюють у гнізда шестерень 5 та притискають пристроєм 3. Каретку 2 засувають до упору, розміщеного на рамі 1, при цьому шестерня 5 через проміжну шестерню 4 входить у зачеплення з приводом 6, а носові отвори боєприпасів знаходяться над віссю штанги 10. Установка готова до роботи. Після закриття бронешиберів дистанційним пультом (на кресленні не показано) включають насоси високого тиску рідини 50...200МПа та привід обертання шестерні 5 з боєприпасами. За допомогою приводу 13 та механізму переміщення 11 здійснюють підйом плити 8 з гідравлічними пістолетами 9 та штангами 10. Одночасно при підйомі пристрій 14 включення та виключення рідини відкриває клапан подачі рідини у сопла 16 насадки 15. Струмені рідини, які виходять зі сопел 16, обертають насадку 15 в протилежний бік від обертання боєприпасів і здійснюють гідрорізання вибухової речовини, яка знаходиться у боєприпасу. Товщина зрізаного шару вибухової речовини залежить від характеристик її міцності, діаметрів отворів сопел 16, тиску та температури рідини. По мірі зрізання шарів вибухової речовини здійснюють повздовжню подачу штанги 10 з насадкою 15 всередину боєприпасу під дією реактивних сил 5 79535 струменів високого тиску із сопел 16, які виконані під різними кутами a i b . Зрізані частини вибухової речовини разом з рідиною випадають через кільцевий канал, який утворюється штангою 9 та вхідним отвором боєприпасу, у прийомний лоток 7, а з прийомного лотка 7 самопливом попадають у лоток-сепаратор (не показано), де розділяють вибухову речовину на фракції, які потім попадають на фільтри твердої фракції (не показано), де відділяють рідину від твердих частин. Рідина з фільтрів твердої фракції поступає через блок-відстійники (не показано) на Комп’ютерна в ерстка В. Клюкін 6 охолоджувачі-підігрівачі обертової рідини (не показано), де встановлюють необхідну температуру в залежності від складу вибухової речовини, а потом через фільтри тонкого очищення (не показано) подають на насоси високого тиску (не показано) для повторного застосування. Продукт вихолощення, розділений на крупну та дрібну фракції, посилають на вакуум-фільтри (не показано), де здійснюють віджимання продукту до заданого ступеню вологості, причому продукт придатний для повторного застосування. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
