Розбризкувальна балка гідроустановки для видалення окалини

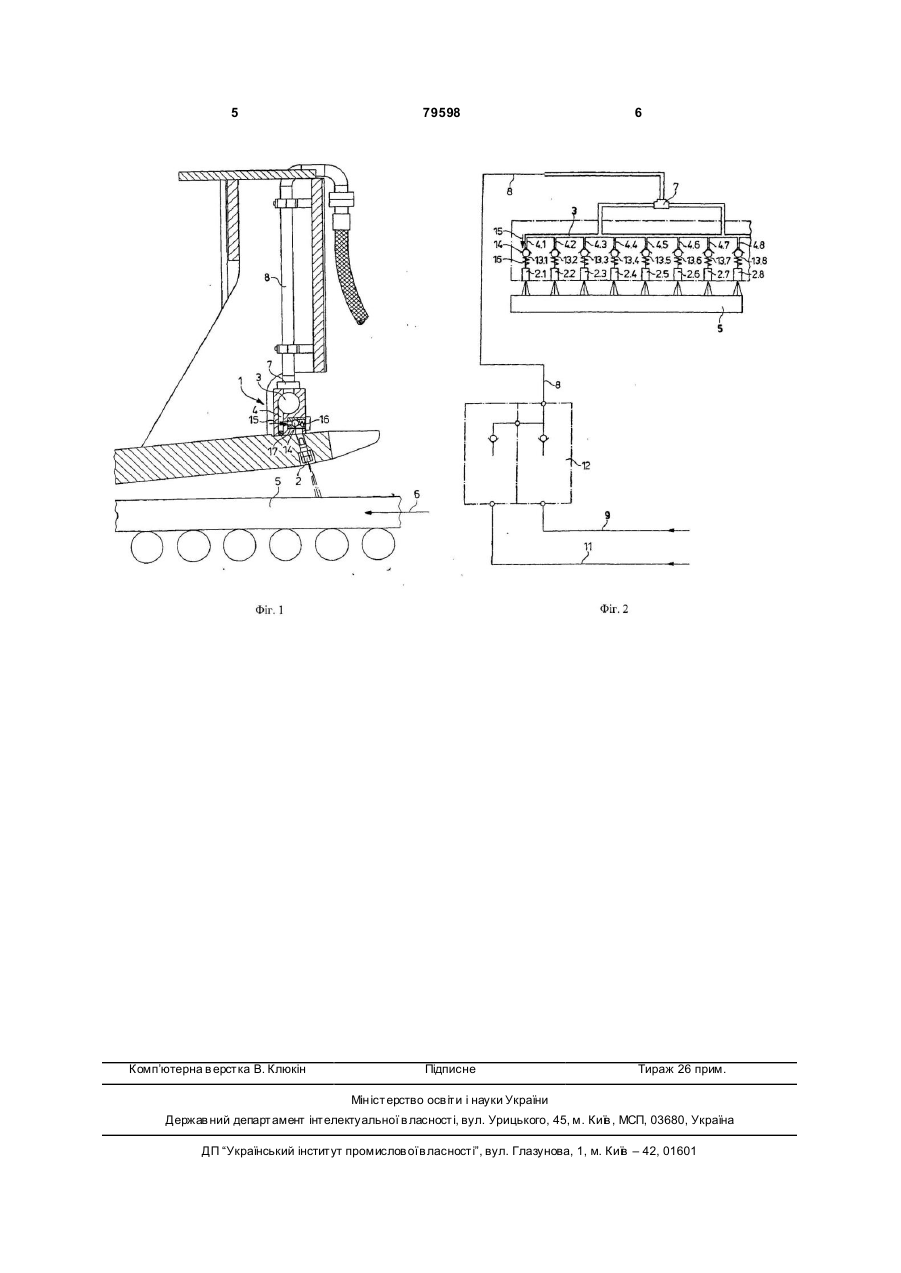

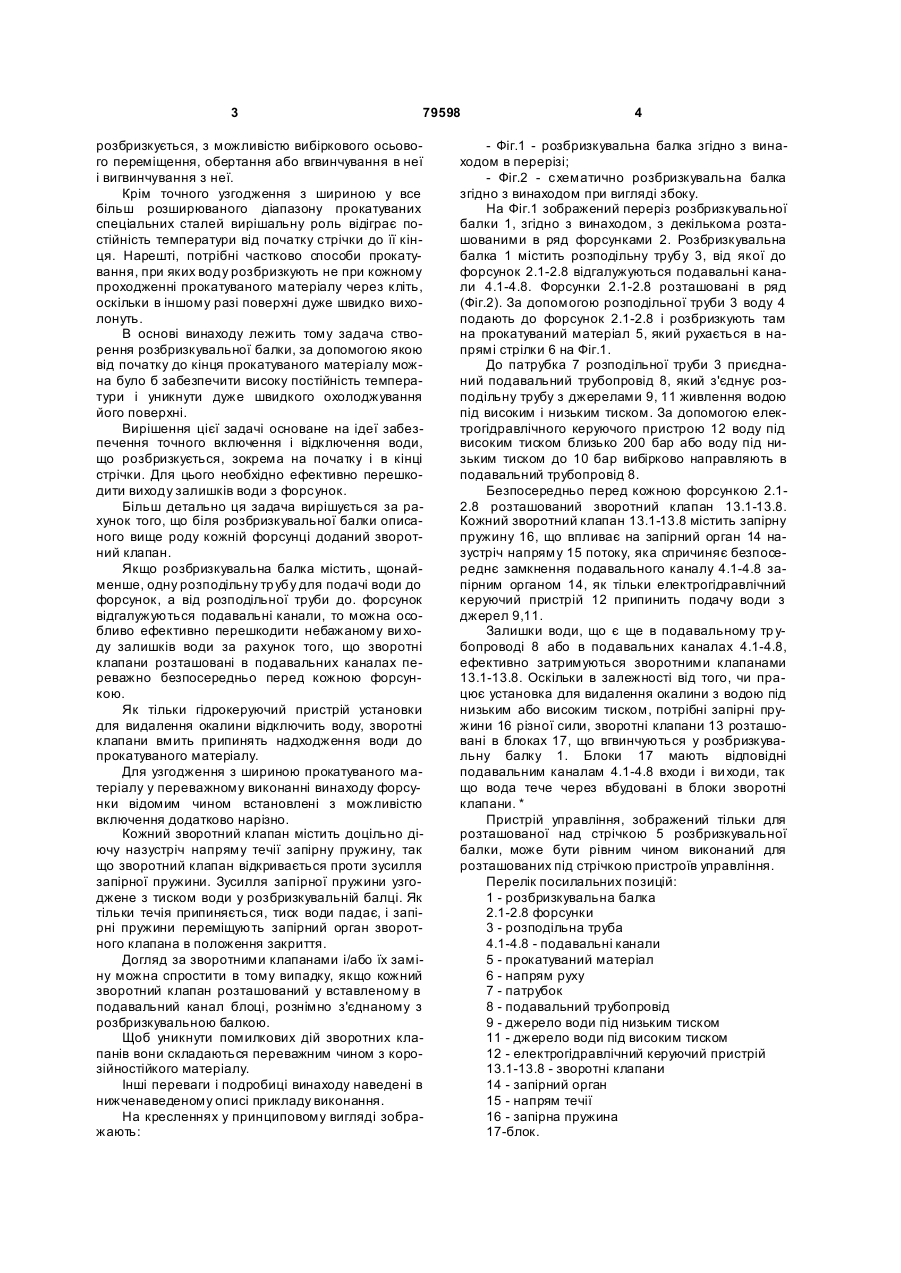

1. Розбризкувальна балка гідроустановки для видалення окалини з декількома форсунками, в якій до кожної форсунки вода подається за подавальним каналом, яка відрізняється тим, що кожній форсунці (2.1-2.n) доданий зворотний клапан (13.1-13.n). C2 2 (19) 1 3 79598 розбризкується, з можливістю вибіркового осьового переміщення, обертання або вгвинчування в неї і вигвинчування з неї. Крім точного узгодження з шириною у все більш розширюваного діапазону прокатуваних спеціальних сталей вирішальну роль відіграє постійність температури від початку стрічки до її кінця. Нарешті, потрібні частково способи прокатування, при яких воду розбризкують не при кожному проходженні прокатуваного матеріалу через кліть, оскільки в іншому разі поверхні дуже швидко вихолонуть. В основі винаходу лежить тому задача створення розбризкувальної балки, за допомогою якою від початку до кінця прокатуваного матеріалу можна було б забезпечити високу постійність температури і уникнути дуже швидкого охолоджування його поверхні. Вирішення цієї задачі основане на ідеї забезпечення точного включення і відключення води, що розбризкується, зокрема на початку і в кінці стрічки. Для цього необхідно ефективно перешкодити виходу залишків води з форсунок. Більш детально ця задача вирішується за рахунок того, що біля розбризкувальної балки описаного вище роду кожній форсунці доданий зворотний клапан. Якщо розбризкувальна балка містить, щонайменше, одну розподільну тр убу для подачі води до форсунок, а від розподільної труби до. форсунок відгалужуються подавальні канали, то можна особливо ефективно перешкодити небажаному ви ходу залишків води за рахунок того, що зворотні клапани розташовані в подавальних каналах переважно безпосередньо перед кожною форсункою. Як тільки гідрокеруючий пристрій установки для видалення окалини відключить воду, зворотні клапани вмить припинять надходження води до прокатуваного матеріалу. Для узгодження з шириною прокатуваного матеріалу у переважному виконанні винаходу форсунки відомим чином встановлені з можливістю включення додатково нарізно. Кожний зворотний клапан містить доцільно діючу назустріч напряму течії запірну пружину, так що зворотний клапан відкривається проти зусилля запірної пружини. Зусилля запірної пружини узгоджене з тиском води у розбризкувальній балці. Як тільки течія припиняється, тиск води падає, і запірні пружини переміщують запірний орган зворотного клапана в положення закриття. Догляд за зворотними клапанами і/або їх заміну можна спростити в тому випадку, якщо кожний зворотний клапан розташований у вставленому в подавальний канал блоці, рознімно з'єднаному з розбризкувальною балкою. Щоб уникнути помилкових дій зворотних клапанів вони складаються переважним чином з корозійностійкого матеріалу. Інші переваги і подробиці винаходу наведені в нижченаведеному описі прикладу виконання. На кресленнях у принциповому вигляді зображають: 4 - Фіг.1 - розбризкувальна балка згідно з винаходом в перерізі; - Фіг.2 - схематично розбризкувальна балка згідно з винаходом при вигляді збоку. На Фіг.1 зображений переріз розбризкувальної балки 1, згідно з винаходом, з декількома розташованими в ряд форсунками 2. Розбризкувальна балка 1 містить розподільну трубу 3, від якої до форсунок 2.1-2.8 відгалужуються подавальні канали 4.1-4.8. Форсунки 2.1-2.8 розташовані в ряд (Фіг.2). За допомогою розподільної труби 3 воду 4 подають до форсунок 2.1-2.8 і розбризкують там на прокатуваний матеріал 5, який рухається в напрямі стрілки 6 на Фіг.1. До патрубка 7 розподільної труби 3 приєднаний подавальний трубопровід 8, який з'єднує розподільну трубу з джерелами 9, 11 живлення водою під високим і низьким тиском. За допомогою електрогідравлічного керуючого пристрою 12 воду під високим тиском близько 200 бар або воду під низьким тиском до 10 бар вибірково направляють в подавальний трубопровід 8. Безпосередньо перед кожною форсункою 2.12.8 розташований зворотний клапан 13.1-13.8. Кожний зворотний клапан 13.1-13.8 містить запірну пружину 16, що впливає на запірний орган 14 назустріч напряму 15 потоку, яка спричиняє безпосереднє замкнення подавального каналу 4.1-4.8 запірним органом 14, як тільки електрогідравлічний керуючий пристрій 12 припинить подачу води з джерел 9,11. Залишки води, що є ще в подавальному тр убопроводі 8 або в подавальних каналах 4.1-4.8, ефективно затримуються зворотними клапанами 13.1-13.8. Оскільки в залежності від того, чи працює установка для видалення окалини з водою під низьким або високим тиском, потрібні запірні пружини 16 різної сили, зворотні клапани 13 розташовані в блоках 17, що вгвинчуються у розбризкувальну балку 1. Блоки 17 мають відповідні подавальним каналам 4.1-4.8 входи і ви ходи, так що вода тече через вбудовані в блоки зворотні клапани. * Пристрій управління, зображений тільки для розташованої над стрічкою 5 розбризкувальної балки, може бути рівним чином виконаний для розташованих під стрічкою пристроїв управління. Перелік посилальних позицій: 1 - розбризкувальна балка 2.1-2.8 форсунки 3 - розподільна труба 4.1-4.8 - подавальні канали 5 - прокатуваний матеріал 6 - напрям руху 7 - патрубок 8 - подавальний трубопровід 9 - джерело води під низьким тиском 11 - джерело води під високим тиском 12 - електрогідравлічний керуючий пристрій 13.1-13.8 - зворотні клапани 14 - запірний орган 15 - напрям течії 16 - запірна пружина 17-блок. 5 Комп’ютерна в ерстка В. Клюкін 79598 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
