Пристрій для видалення окалини із плоского прокату

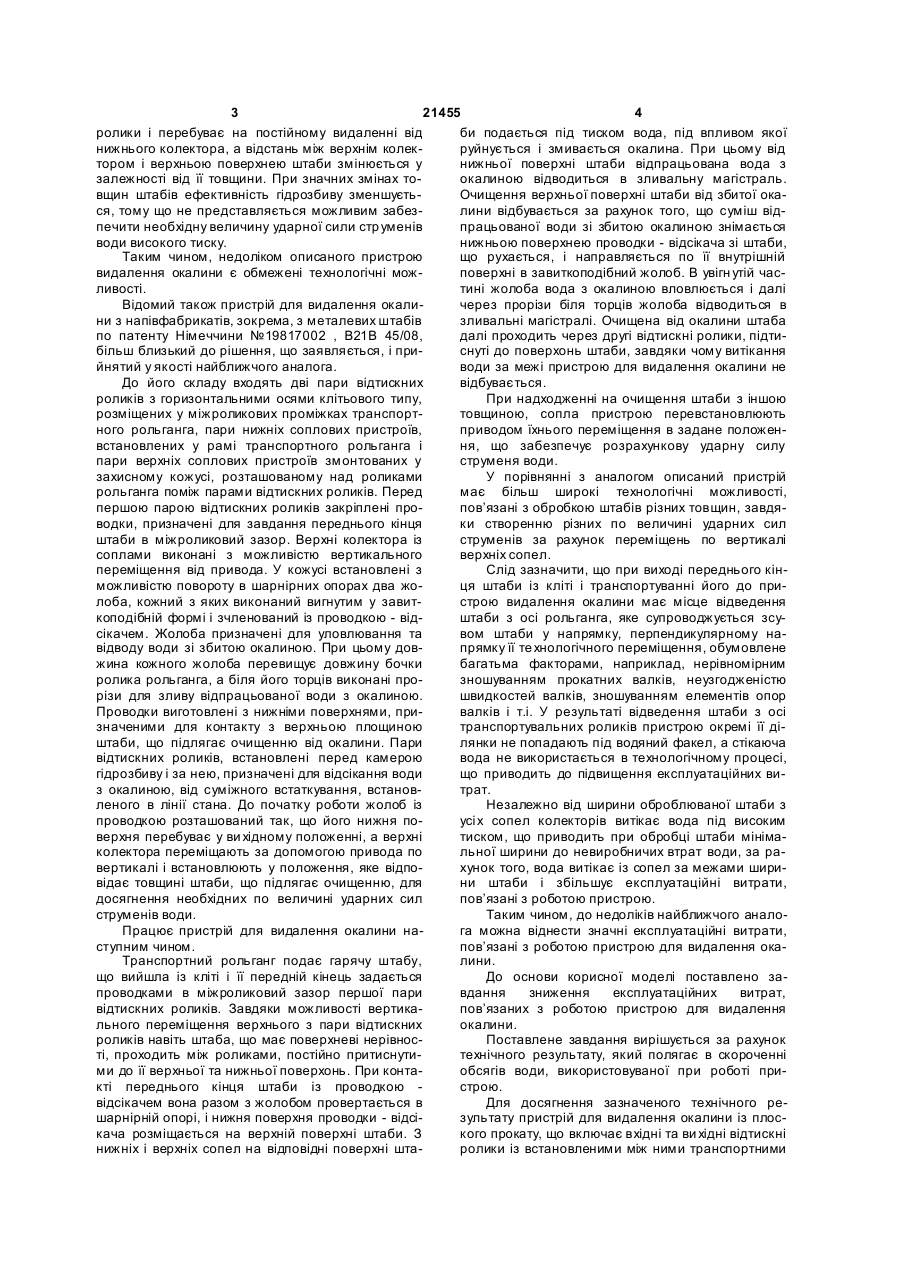

Пристрій для видалення окалини із плоского прокату, що містить вхідні і ви хідні відтискні ролики із встановленими між ними транспортними роликами, а також дві пари колекторів, кожна з яких складається з верхнього та нижнього колектора із 3 21455 4 ролики і перебуває на постійному видаленні від би подається під тиском вода, під впливом якої нижнього колектора, а відстань між верхнім колекруйнується і змивається окалина. При цьому від тором і верхньою поверхнею штаби змінюється у нижньої поверхні штаби відпрацьована вода з залежності від її товщини. При значних змінах тоокалиною відводиться в зливальну магістраль. вщин штабів ефективність гідрозбиву зменшуєтьОчищення верхньої поверхні штаби від збитої окася, тому що не представляється можливим забезлини відбувається за рахунок того, що суміш відпечити необхідну величину ударної сили стр уменів працьованої води зі збитою окалиною знімається води високого тиску. нижньою поверхнею проводки - відсікача зі штаби, Таким чином, недоліком описаного пристрою що рухається, і направляється по її внутрішній видалення окалини є обмежені технологічні можповерхні в завиткоподібний жолоб. В увігн утій часливості. тині жолоба вода з окалиною вловлюється і далі Відомий також пристрій для видалення окаличерез прорізи біля торців жолоба відводиться в ни з напівфабрикатів, зокрема, з металевих штабів зливальні магістралі. Очищена від окалини штаба по патенту Німеччини №19817002 , В21В 45/08, далі проходить через другі відтискні ролики, підтибільш близький до рішення, що заявляється, і приснуті до поверхонь штаби, завдяки чому витікання йнятий у якості найближчого аналога. води за межі пристрою для видалення окалини не До його складу входять дві пари відтискних відбувається. роликів з горизонтальними осями клітьового типу, При надходженні на очищення штаби з іншою розміщених у міжроликових проміжках транспорттовщиною, сопла пристрою перевстановлюють ного рольганга, пари нижніх соплових пристроїв, приводом їхнього переміщення в задане положенвстановлених у рамі транспортного рольганга і ня, що забезпечує розрахункову ударну силу пари верхніх соплових пристроїв змонтованих у струменя води. захисному кожусі, розташованому над роликами У порівнянні з аналогом описаний пристрій рольганга поміж парами відтискних роликів. Перед має більш широкі технологічні можливості, першою парою відтискних роликів закріплені пропов’язані з обробкою штабів різних товщин, завдяводки, призначені для завдання переднього кінця ки створенню різних по величині ударних сил штаби в міжроликовий зазор. Верхні колектора із струменів за рахунок переміщень по вертикалі соплами виконані з можливістю вертикального верхніх сопел. переміщення від привода. У кожусі встановлені з Слід зазначити, що при виході переднього кінможливістю повороту в шарнірних опорах два жоця штаби із кліті і транспортуванні його до прилоба, кожний з яких виконаний вигнутим у завитстрою видалення окалини має місце відведення коподібній формі і зчленований із проводкою - відштаби з осі рольганга, яке супроводжується зсусікачем. Жолоба призначені для уловлювання та вом штаби у напрямку, перпендикулярному навідводу води зі збитою окалиною. При цьому довпрямку її те хнологічного переміщення, обумовлене жина кожного жолоба перевищує довжину бочки багатьма факторами, наприклад, нерівномірним ролика рольганга, а біля його торців виконані прозношуванням прокатних валків, неузгодженістю різи для зливу відпрацьованої води з окалиною. швидкостей валків, зношуванням елементів опор Проводки виготовлені з нижніми поверхнями, привалків і т.і. У результаті відведення штаби з осі значеними для контакту з верхньою площиною транспортувальних роликів пристрою окремі її діштаби, що підлягає очищенню від окалини. Пари лянки не попадають під водяний факел, а стікаюча відтискних роликів, встановлені перед камерою вода не використається в технологічному процесі, гідрозбиву і за нею, призначені для відсікання води що приводить до підвищення експлуатаційних виз окалиною, від суміжного встаткування, встановтрат. леного в лінії стана. До початку роботи жолоб із Незалежно від ширини оброблюваної штаби з проводкою розташований так, що його нижня поусі х сопел колекторів витікає вода під високим верхня перебуває у ви хідному положенні, а верхні тиском, що приводить при обробці штаби мінімаколектора переміщають за допомогою привода по льної ширини до невиробничих втрат води, за равертикалі і встановлюють у положення, яке відпохунок того, вода витікає із сопел за межами ширивідає товщині штаби, що підлягає очищенню, для ни штаби і збільшує експлуатаційні витрати, досягнення необхідних по величині ударних сил пов’язані з роботою пристрою. струменів води. Таким чином, до недоліків найближчого аналоПрацює пристрій для видалення окалини нага можна віднести значні експлуатаційні витрати, ступним чином. пов’язані з роботою пристрою для видалення окаТранспортний рольганг подає гарячу штабу, лини. що вийшла із кліті і її передній кінець задається До основи корисної моделі поставлено запроводками в міжроликовий зазор першої пари вдання зниження експлуатаційних витрат, відтискних роликів. Завдяки можливості вертикапов’язаних з роботою пристрою для видалення льного переміщення верхнього з пари відтискних окалини. роликів навіть штаба, що має поверхневі нерівносПоставлене завдання вирішується за рахунок ті, проходить між роликами, постійно притиснутитехнічного результату, який полягає в скороченні ми до її верхньої та нижньої поверхонь. При контаобсягів води, використовуваної при роботі прикті переднього кінця штаби із проводкою строю. відсікачем вона разом з жолобом провертається в Для досягнення зазначеного технічного решарнірній опорі, і нижня поверхня проводки - відсізультату пристрій для видалення окалини із плоскача розміщається на верхній поверхні штаби. З кого прокату, що включає вхідні та ви хідні відтискні нижніх і верхніх сопел на відповідні поверхні штаролики із встановленими між ними транспортними 5 21455 6 роликами, а також дві пари колекторів, кожна з мальною кількістю сопел при обробці широких яких складається з верхнього і нижнього колектора штаб, і використати пару колекторів з меншою із соплами, розміщеними в одній парі колекторів кількістю сопел при очищенні штаб меншої ширипо всій довжині, відповідно до корисної моделі, ни, що приводить до раціональної витрати води, постачений привідними напрямними лінійками з використовуваної для очищення і зниженню ексвертикальними стінками, встановленими перед плуатаційних витрат, пов’язаних з роботою привхідними відтискними роликами, виконаними з строю для видалення окалини. можливістю горизонтального переміщення, а в Виключення з наведеної сукупності відмітних другій парі колекторів сопла розміщені на ділянці, ознак хоча б одної не забезпечує досягнення техяка віддалена від кінців колектора на відстань, яку нічного результату. визначають по залежності: Технічне рішення, що заявляється, промислове застосовано, тому що його те хнічне і технологіH -h L³ , де чне виконання не представляє складностей, на2 приклад, в умовах ЗАТ «НКМЗ». Н - максимальна ширина штаби; З використанням рішення, що заявляється, виh - мінімальна ширина штаби. конаний робочий проект для стана 1700 гарячої У результаті порівняльного аналізу технічного прокатки ВАТ «Северсталь», місто Череповець. рішення, що заявляє, із найближчим аналогом Рішення, що заявляється, пояснюється кресустановлено, що вони мають наступні загальні леннями, на яких зображене наступне: ознаки: на Фіг.1 - поздовжній розріз по пристрою для - вхідні і вихідні відтискні ролики із установлевидалення окалини із плоского прокату; ними між ними транспортними роликами; на Фіг.2 - вид А по Фіг.1; - дві пари колекторів, кожна з яких складається Фіг.3 - розріз Б-Б на Фіг.1; з верхнього й нижнього колектора із соплами; Фіг.4 - розріз В-В по Фіг.1. - розміщення сопел в одній парі колекторів по До складу пристрою для видалення окалини із всій довжині; плоского прокату входять камера гідрозбиву з і відмітні ознаки: двома парами колекторів. Одна пара колекторів - постачання приводними напрямними лінійскладається з горизонтального верхнього колектоками з вертикальними стінками, виконаними з мора 1 і горизонтального нижнього колектора 2 із жливістю горизонтального переміщення; соплами 3, розміщеними по всій їхній довжині. - розміщення приводних напрямних лінійок пеДруга пара колекторів складається з горизонтальред вхідними відтискними роликами; ного верхнього колектора 4 і горизонтального ни- розміщення сопел у другій парі колекторів на жнього колектора 5 із соплами 3, встановленими ділянці, що відстоїть від кінців колектора на відна ділянках, які відстоять від кінців кожного колекстані, обумовлені по залежності: H -h H -h тора на відстанях L ³ , де Н - максимальна L³ , де 2 2 ширина штаби; h - мінімальна ширина штаби. ВерН - максимальна ширина штаби; хні колектори 1 і 4 розміщені з можливістю вертиН - мінімальна ширина штаби. кального переміщення. По краях камери гідрозбиТаким чином, установка для видалення окаливу розташовані вхідні 6 і вихідні 7 відтискні ролики ни із плоского прокату має нові конструктивні елеіз встановленими між ними транспортними ролименти, нові форми їхнього виконання, нові взаємні ками 8. Верхні ролики з кожної пари відтискних розташування елементів пристрою. роликів мають можливість вертикального переміМіж відмітними ознаками й технічним резульщення від гідроприводу. Над транспортними ролитатом, що досягає, існ ує причино-слідчий зв’язок. ками 8 встановлений легкознімний кожух із привоЗавдяки тому, що установка для видалення дними хитними проводками - відсікачами 9, які окалини із плоского прокату постачена приводнипризначені для напрямку відпрацьованої води з ми напрямними лінійками з вертикальними стінкаокалиною з верхньої площини штаби до завиткоми, установленими перед вхідними відтискними подібного жолоба 10 кожуха. На краях жолоба 10 роликами, виконаними з можливістю горизонтальвиконані прорізи для відводу води до зливальних ного переміщення, а в другій парі колекторів сопла каналів, розташованих під пристроєм. На вході до розміщені на ділянці, що відстоїть від кінців колекпристрою перед вхідними відтискними роликами 6 тора на відстані, обумовлені по залежності: розташовані нижня 11 і верхня 12 задавальні проH -h водки. Між проводками 11 і 12 встановлені напряL³ , де 2 мні лінійки 13 з вертикальними стінками 14, викоН - максимальна ширина штаби; нані з можливістю горизонтального переміщення h - мінімальна ширина штаби, від привода. стало можливим точніше центрувати штабу, Працює пристрій для видалення окалини із що підлягає обробці, відносно осі пристрою за плоского прокату наступним чином. рахунок створення опору її зсуву в напрямку, перДо початку роботи пристрою у залежності від пендикулярному поздовжній осі пристрою, достатширини прокатаної штаби (в обсяг захисту не вхонього для подолання сил, які зрушують, що дозводить, на кресленнях показана тонко), яка підлягає ляє транспортувати штабу, сполучаючи її очищенню, вертикальні стінки 14 приводних напоздовжню вісь із поздовжньою віссю пристрою і з прямних лінійок 13 виставляються симетрично поперечною віссю колектора із соплами, а також відносно осі пристрою з технологічним зазором, використати при цьому пару колекторів з максиякий забезпечує вільне розміщення торців штаби 7 21455 8 між стінками 14. Верхні ролики з пар відтискних штаба верхньою площиною контактує з нижньою роликів 6 і 7 піднімаються над нижніми роликами поверхнею хитних проводок - відсікачів 9 і піднімає на величину, яка залежить від товщини оброблюїх. Під впливом води високого тиску, що вийшла із ваної штаби, при цьому хитні проводки - відсікані 9 сопел 3 відповідного нижнього колектора 2 або 5 і перебувають у нижньому положенні. верхнього колектора 1 або 4, окалина руйнується і Після виходу із прокатної кліті штаба, що поразом з відпрацьованою водою відводиться з вердається транспортним рольгангом, центрується хньої поверхні штаби через проводки - відсікачі 9 в вертикальними стінками 14 напрямних лінійок 13 завиткообразні жолоба 10, а потім зливається чепо осі пристрою, а задавальними верхніми 12 і рез прорізи в зливальні канали. Збита з нижньої задавальними нижніми 11 проводками направляповерхні штаби окалина разом з відпрацьованою ється в зазор вхідних відтискних роликів 6. У заводою відразу попадає в зливальні канали. Вода, лежності від ширини штаби, яку очищують, вода що залишилася на штабі, відтискається вхідними 6 високого тиску подається у відповідну пару колекі вихідними 7 відтискними роликами від суміжного торів. Верхні колектора 1 і 4 приводом вертикальобладнання. ного переміщення встановлюється в положення, Із усього вищевикладеного видно, що викощо залежить від товщини штаби. Потім, напринання пристрою для видалення окалини із плоскоклад, при обробці штабів максимальної ширини го прокату, відповідно до формули корисної модевода подається в колектори 1, 2 і вода витікає із лі, дозволяє точніше центрувати штабу будь-якої сопел 3 по всіх довжинах згаданих колекторів. При ширини, що входить у пристрій відносно поздовжобробці штаби шириною, близькою до мінімальної, ньої осі конструкції і відносно сопел з витікаючою з воду високого тиску подають у колектори 4, 5 у них водою, а також задіяти колектора з меншою яких сопла 3, розташовані на ділянках, що відстокількістю сопел при обробці штабів меншої ширини, що приводить до раціонального споживання H -h ять від кінців колекторів на відстанях L ³ , і води, що використовується для очищення штабів 2 від окалини, і зниженню експлуатаційних витрат, при очищенні від окалини менш широких штабів пов’язаних з роботою пристрою. витрачається менша кількість води. Далі, проходячи по транспортних роликах 8, Комп’ютерна в ерстка М. Мацело Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
