Пристрій для видалення шламу й окалини з гартівного масляного середовища

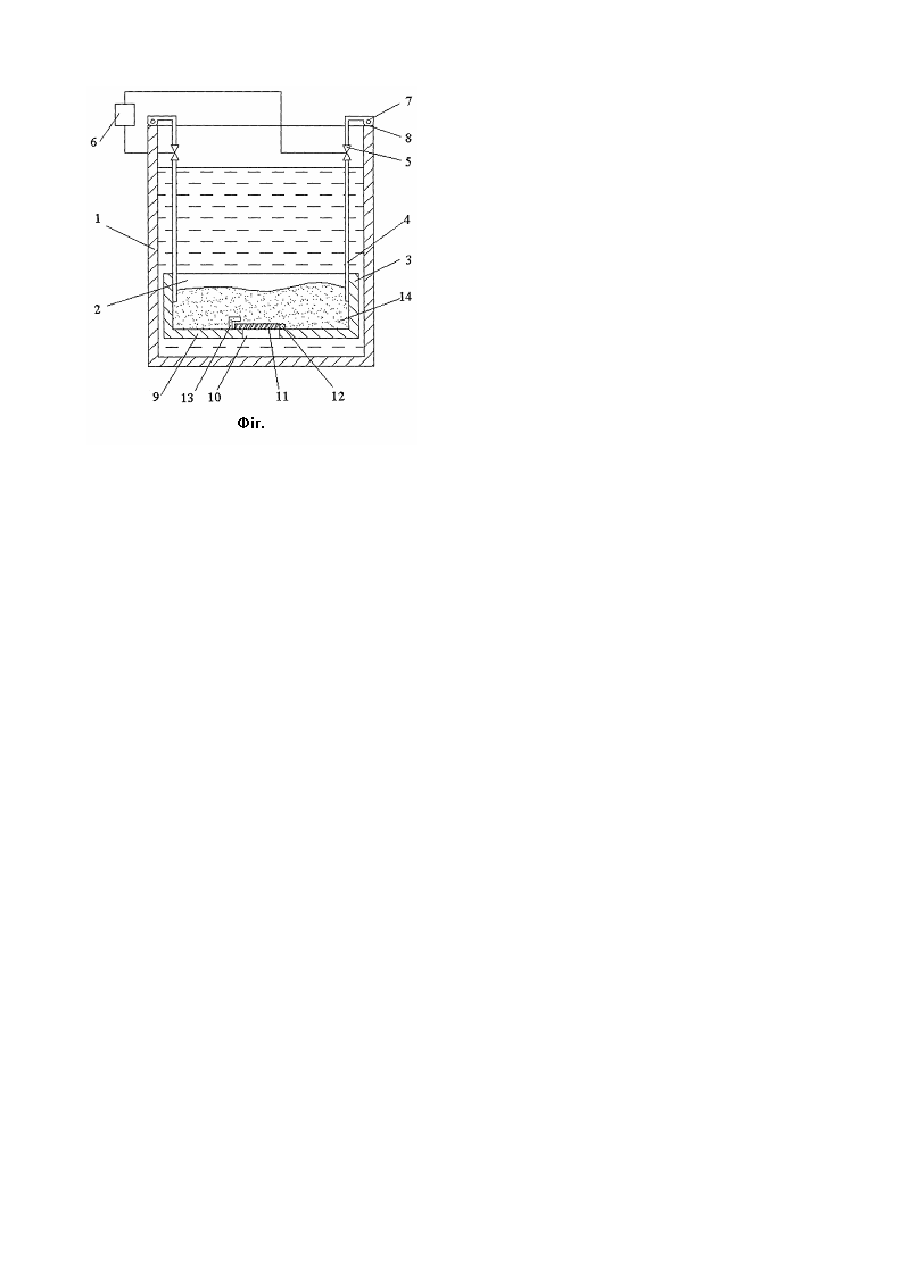

Корисна модель відноситься до області термообробки, а точніше - до пристроїв для гартування, в яких у якості гартівного середовища використовується масло, а в якості гартованих деталей - довгомірні прокатні валки великої маси, і може бути використана для видалення з гартівного масляного середовища шламу й окалини. Відомий пристрій для охолоджування виробів, що містить ванну і механізм занурення виробів [див. опис винаходу до авторського свідоцтва СРСР №502049, МПК C21D1/62, 1976р.] Недоліком цього пристрою є відсутність засобів для механізованого очищення ванни від окалини і шламу. Цей недолік усунений в іншому відомому пристрої для охолоджування, в якому описані засоби, що забезпечують механізоване видалення шламу [див. опис винаходу до авторського свідоцтва СРСР №789601, МПК C21D1/63, 1980р.] Даний пристрій приймається в якості найближчого аналогу (прототипу). У пристрої, що заявлений, і у відомому пристрої для видалення шламу й окалини з гартівного масляного середовища є наступні схожі ознаки: гартівний бак і встановлений в ньому шламозбірник, що являє собою контейнер, бічна поверхня якого оснащена штангами, жорстко закріпленими до неї своїми кінцями. У відомому пристрої засіб для занурення деталей і витягання шламозбірника виконаний у вигляді встановленого на загальній рамі пристрою барабанної лебідки, сполученої вантажними ланцюгами з підйомноопускним столом, призначеним для укладання деталей і підвішування шламозбірника. Таке виконання пристрою зумовлює термообробку дрібних деталей, і, отже, накопичення незначних по масі шламу й окалини, що не дає можливості його використання при гартуванні крупних виробів, які обумовлюють накопичення окалини у великій масі. Це звужує його те хнологічні можливості. В основу корисної моделі покладена задача - створити пристрій для видалення з гартівного масляного середовища шламу й окалини, інтенсивно накопичуваних у великій масі при гартуванні крупних довгомірних виробів, наприклад, прокатних валків, за рахунок технічного результату, що полягає у визначенні моменту накопичення критичної маси шламу й окалини та їх витягання уста ткуванням крана. Цей технічний результат забезпечується за рахунок того, що в пристрої для видалення з гартівного масляного середовища шламу й окалини, що включає гартівний бак і встановлений в ньому шламозбірник, що являє собою контейнер, бічна поверхня якого оснащена штангами, жорстко закріпленими до неї своїми кінцями на кожній із штанг встановлені месдози, сполучені з сигнальним блоком, а на вільних кінцях штанг - проушини, що спираються на відкритий торець згаданого контейнера, при цьому днище контейнера виконано з отвором і оснащено для перекриття цього отвору відкидною кришкою. Між відмітними ознаками корисної моделі і технічним результатом, що досягається, є причинно-наслідковий зв'язок. Оснащення штанг месдозами, сполученими з сигнальним блоком, а вільних кінців штанг - проушинами, дозволяє отримати сигнал про критичну масу накопичених в шламозбірнику шлаку й окалини і провести їх витягання з гартівного бака устаткуванням крана. Крім того, виконання днища шламозбірника з отвором і його оснащення відкидною кришкою дозволяють після очищення ємкості від шламу легко провести її занурення в масляне середовище при відкритій кришці. Пристрій, що заявляється, представлений на кресленні. Пристрій містить гартівний бак 1 і встановлений в ньому шламозбірник, що являє собою контейнер 2, бічна поверхня 3 якого оснащена штангами 4, жорстко закріпленими до неї своїми кінцями. Відмінність пристрою полягає в тому, що на кожній із штанг 4 встановлені месдози 5, сполучені з сигнальним блоком 6, а на вільних кінцях штанг - проушини 7, що спираються на відкритий торець 8 згаданого бака 1, при цьому днище 9 контейнера виконано з отвором 10 і оснащено для перекриття цього отвору відкидною кришкою 11. Відкидання кришки забезпечується поворотом навколо осі 12 до упору в кронштейн 13. Пристрій для видалення з гартівного масляного середовища шламу й окалини працює таким чином. Після заповнення контейнера 2 шламом й окалиною 14 сигнальний блок 6 за допомогою месдоз 5 сигналізує про заповнення контейнеру. Проушини 7 сполучають із гаком устаткування крана тросами (на кресленні не показані) і проводять витягання контейнера 2. Після очищення контейнера його розміщують на масляному покриву. Під впливом тиску масла кришка 11 повертається навколо осі 12, що приводить до заповнення ємкості контейнера 2 маслом і його повільному зануренню до зіткнення проушин 7 з відкритим торцем 8 гартівного бака 1. При зануренні контейнера величина відкриття кришки обмежується кронштейном 13 і після його занурення кришка 11 під власною вагою опускається до повного зіткнення з днищем 9, перекриваючи отвір 10. Таким чином, за рахунок постачання пристрою месдозами і сигнальним пристроєм встановлюється момент необхідності вивантаження шламозбірника, а за рахунок установки проушин на вільні кінці штанг забезпечується витягання шламозбірника з гартівного бака устаткуванням крана, що розширює те хнологічні можливості пристрою шляхом його використання в агрегатах для гартування крупних довгомірних виробів.
