Сорбційно-фільтруючий елемент для очистки повітря

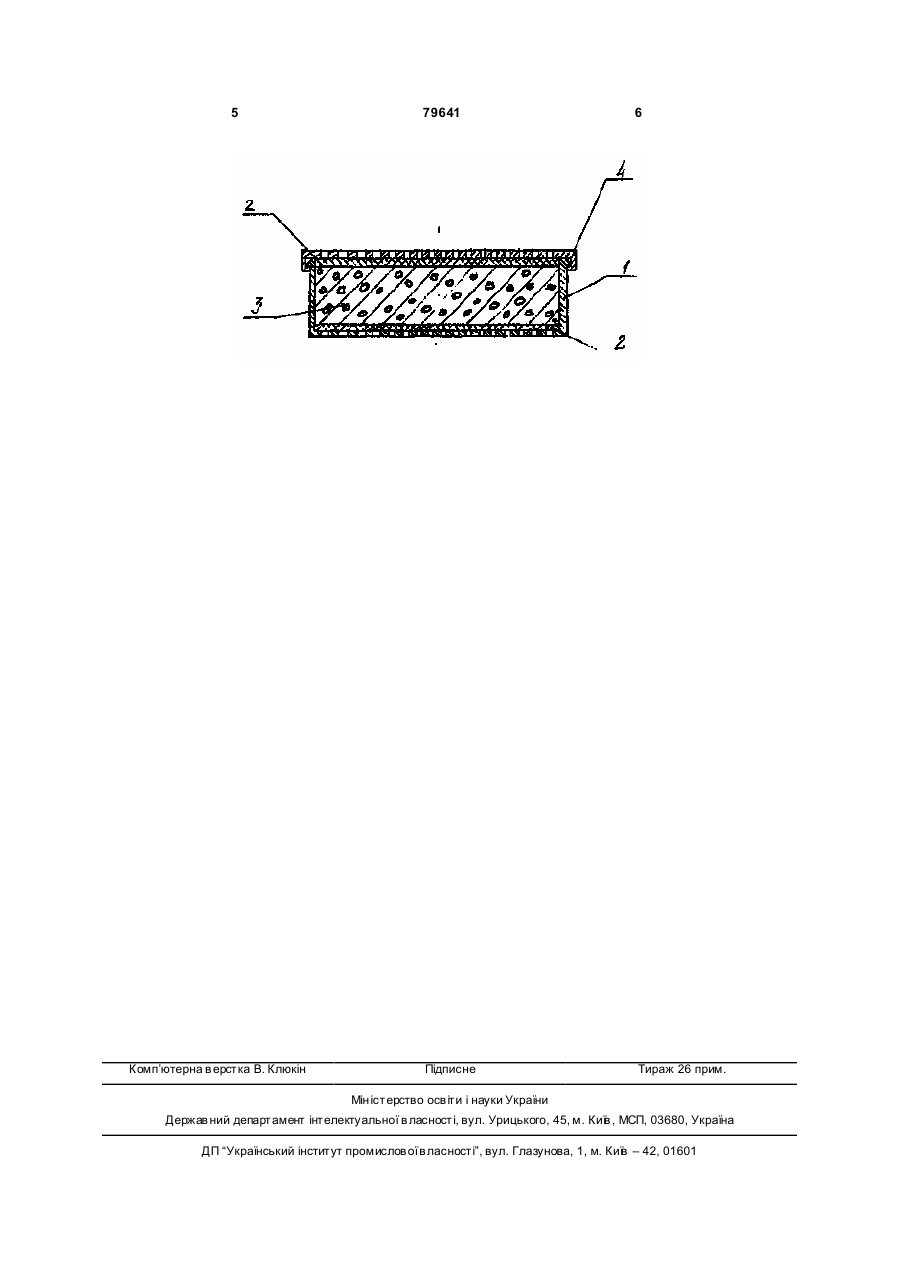

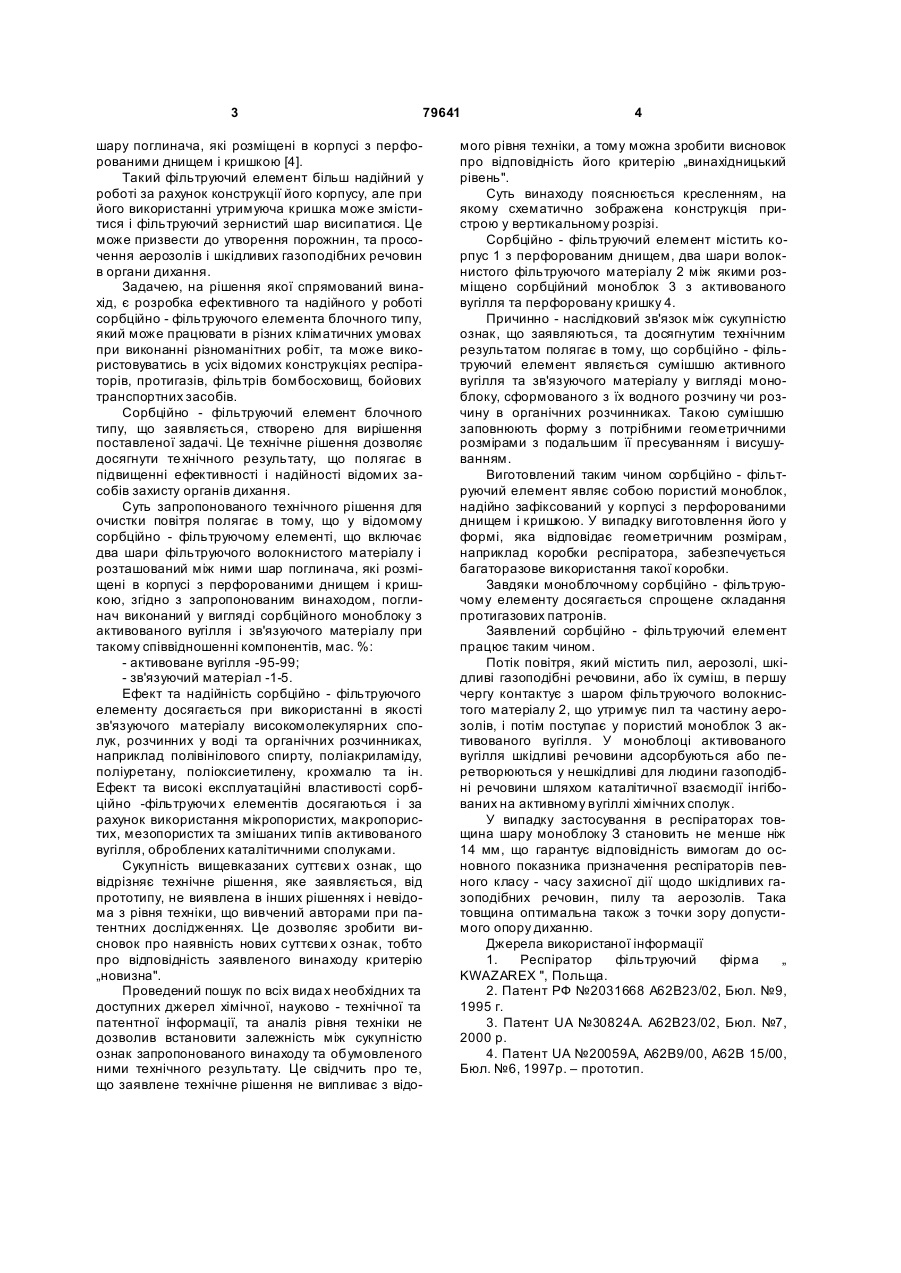

1. Сорбційно-фільтруючий елемент для очистки повітря, що включає два шари фільтруючого C2 2 (19) 1 3 79641 шару поглинача, які розміщені в корпусі з перфорованими днищем і кришкою [4]. Такий фільтруючий елемент більш надійний у роботі за рахунок конструкції його корпусу, але при його використанні утримуюча кришка може зміститися і фільтруючий зернистий шар висипатися. Це може призвести до утворення порожнин, та просочення аерозолів і шкідливих газоподібних речовин в органи дихання. Задачею, на рішення якої спрямований винахід, є розробка ефективного та надійного у роботі сорбційно - фільтруючого елемента блочного типу, який може працювати в різних кліматичних умовах при виконанні різноманітних робіт, та може використовуватись в усіх відомих конструкціях респіраторів, протигазів, фільтрів бомбосховищ, бойових транспортних засобів. Сорбційно - фільтруючий елемент блочного типу, що заявляється, створено для вирішення поставленої задачі. Це технічне рішення дозволяє досягнути те хнічного результату, що полягає в підвищенні ефективності і надійності відомих засобів захисту органів дихання. Суть запропонованого технічного рішення для очистки повітря полягає в тому, що у відомому сорбційно - фільтруючому елементі, що включає два шари фільтруючого волокнистого матеріалу і розташований між ними шар поглинача, які розміщені в корпусі з перфорованими днищем і кришкою, згідно з запропонованим винаходом, поглинач виконаний у вигляді сорбційного моноблоку з активованого вугілля і зв'язуючого матеріалу при такому співвідношенні компонентів, мас. %: - активоване вугілля -95-99; - зв'язуючий матеріал -1-5. Ефект та надійність сорбційно - фільтруючого елементу досягається при використанні в якості зв'язуючого матеріалу високомолекулярних сполук, розчинних у воді та органічних розчинниках, наприклад полівінілового спирту, поліакриламіду, поліуретану, поліоксиетилену, крохмалю та ін. Ефект та високі експлуатаційні властивості сорбційно -фільтруючи х елементів досягаються і за рахунок використання мікропористих, макропористих, мезопористих та змішаних типів активованого вугілля, оброблених каталітичними сполуками. Сукупність вищевказаних суттєви х ознак, що відрізняє технічне рішення, яке заявляється, від прототипу, не виявлена в інших рішеннях і невідома з рівня техніки, що вивчений авторами при патентних дослідженнях. Це дозволяє зробити висновок про наявність нових суттєви х ознак, тобто про відповідність заявленого винаходу критерію „новизна". Проведений пошук по всіх вида х необхідних та доступних джерел хімічної, науково - технічної та патентної інформації, та аналіз рівня техніки не дозволив встановити залежність між сукупністю ознак запропонованого винаходу та обумовленого ними технічного результату. Це свідчить про те, що заявлене технічне рішення не випливає з відо 4 мого рівня техніки, а тому можна зробити висновок про відповідність його критерію „винахідницький рівень". Суть винаходу пояснюється кресленням, на якому схематично зображена конструкція пристрою у вертикальному розрізі. Сорбційно - фільтруючий елемент містить корпус 1 з перфорованим днищем, два шари волокнистого фільтруючого матеріалу 2 між якими розміщено сорбційний моноблок 3 з активованого вугілля та перфоровану кришку 4. Причинно - наслідковий зв'язок між сукупністю ознак, що заявляються, та досягнутим технічним результатом полягає в тому, що сорбційно - фільтруючий елемент являється сумішшю активного вугілля та зв'язуючого матеріалу у вигляді моноблоку, сформованого з їх водного розчину чи розчину в органічних розчинниках. Такою сумішшю заповнюють форму з потрібними геометричними розмірами з подальшим її пресуванням і висушуванням. Виготовлений таким чином сорбційно - фільтруючий елемент являє собою пористий моноблок, надійно зафіксований у корпусі з перфорованими днищем і кришкою. У випадку виготовлення його у формі, яка відповідає геометричним розмірам, наприклад коробки респіратора, забезпечується багаторазове використання такої коробки. Завдяки моноблочному сорбційно - фільтруючому елементу досягається спрощене складання протигазових патронів. Заявлений сорбційно - фільтруючий елемент працює таким чином. Потік повітря, який містить пил, аерозолі, шкідливі газоподібні речовини, або їх суміш, в першу чергу контактує з шаром фільтруючого волокнистого матеріалу 2, що утримує пил та частину аерозолів, і потім поступає у пористий моноблок 3 активованого вугілля. У моноблоці активованого вугілля шкідливі речовини адсорбуються або перетворюються у нешкідливі для людини газоподібні речовини шляхом каталітичної взаємодії інгібованих на активному вугіллі хімічних сполук. У випадку застосування в респіраторах товщина шару моноблоку З становить не менше ніж 14 мм, що гарантує відповідність вимогам до основного показника призначення респіраторів певного класу - часу захисної дії щодо шкідливих газоподібних речовин, пилу та аерозолів. Така товщина оптимальна також з точки зору допустимого опору диханню. Джерела використаної інформації 1. Респіратор фільтруючий фірма „ KWAZAREX ", Польща. 2. Патент РФ №2031668 А62В23/02, Бюл. №9, 1995 г. 3. Патент UA №30824A. А62В23/02, Бюл. №7, 2000 p. 4. Патент UA №20059A, A62B9/00, A62B 15/00, Бюл. №6, 1997р. – прототип. 5 Комп’ютерна в ерстка В. Клюкін 79641 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
