Блочна гідроелектростанція кінетичної дії

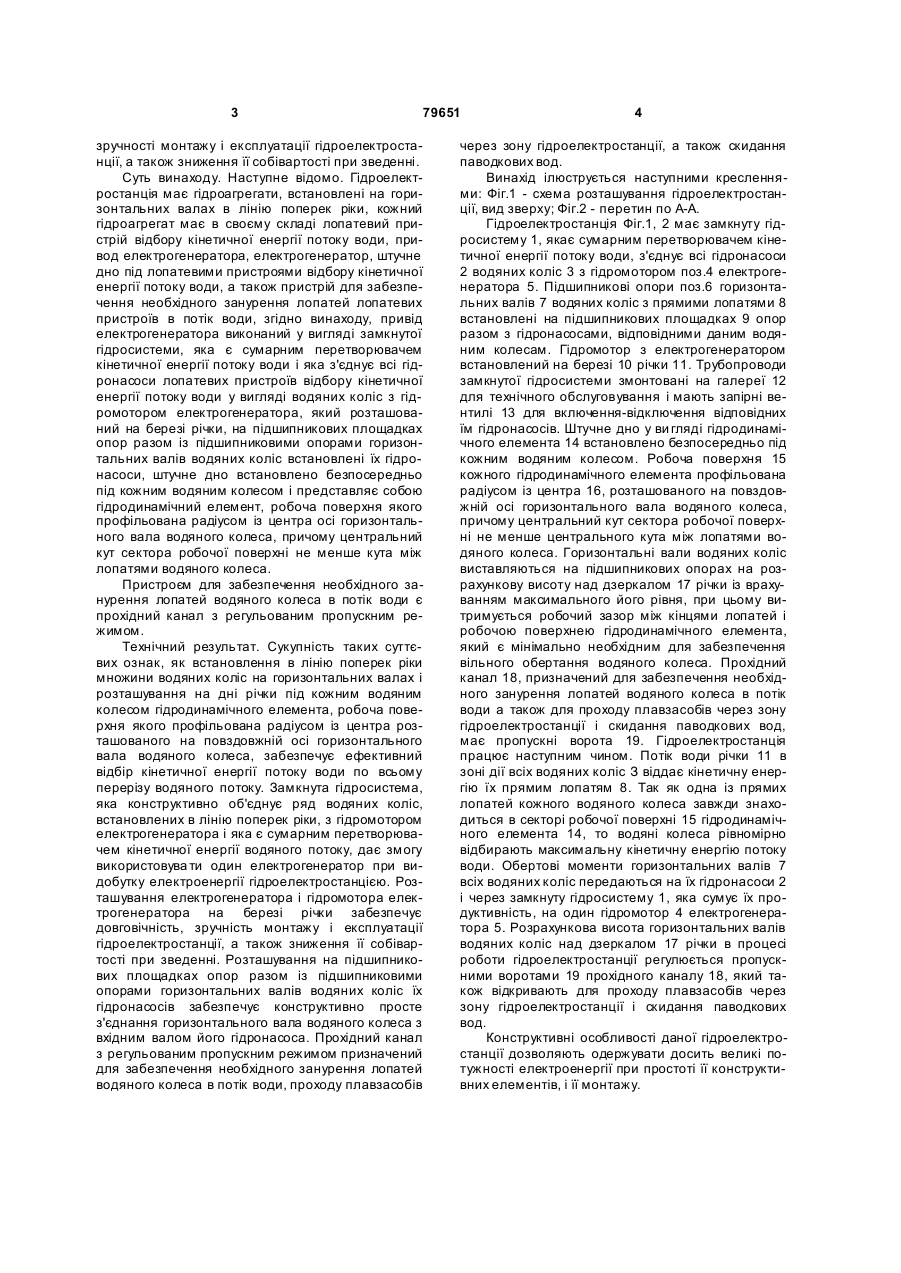

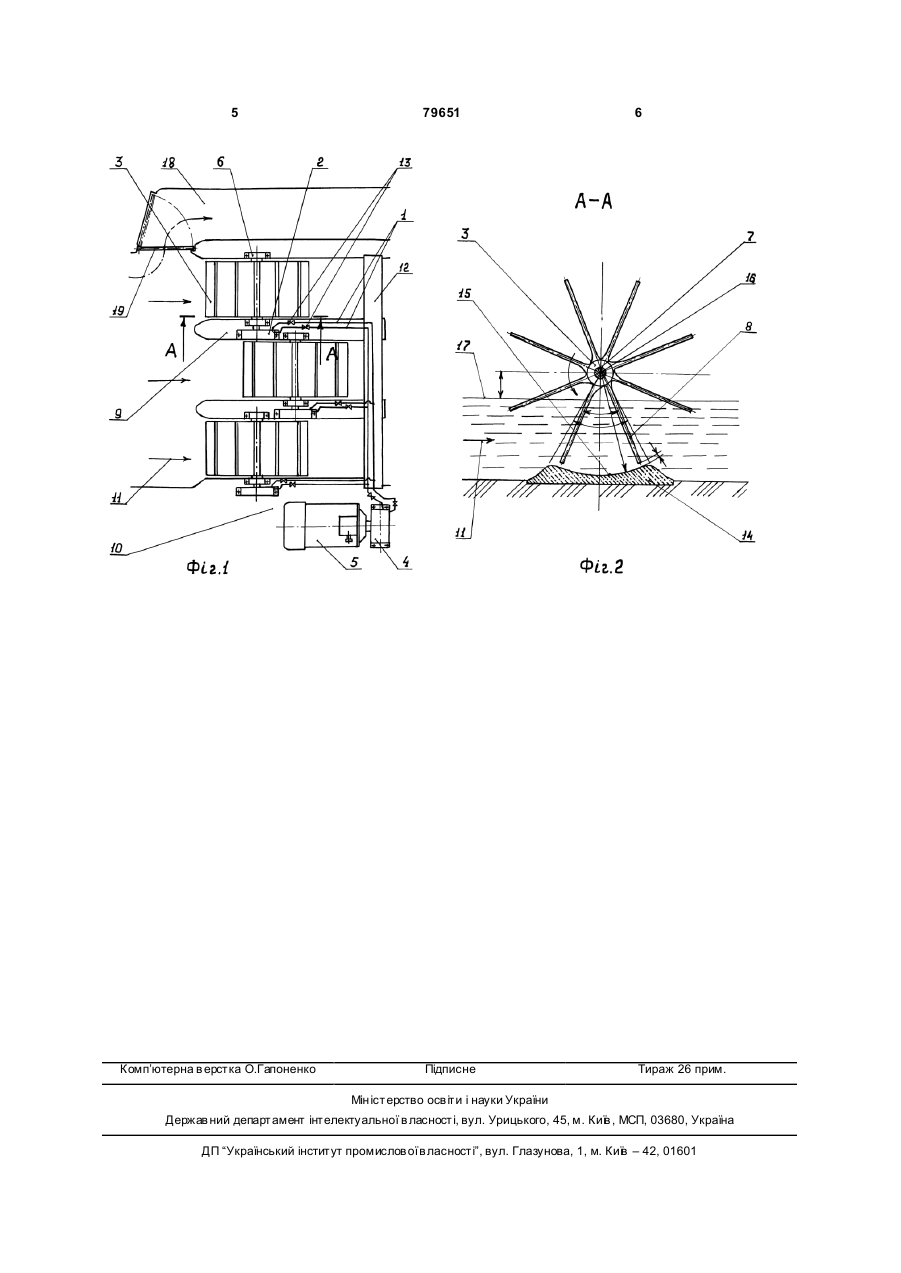

1. Блочна гідроелектростанція кінетичної дії, яка має гідроагрегати, встановлені на горизонтальних валах в лінію поперек ріки, кожний гідроагрегат має в своєму складі лопатевий пристрій відбору кінетичної енергії потоку води, привід електрогенератора, електрогенератор, штучне дно під лопатевими пристроями відбору кінетичної енергії потоку води, а також пристрій для забезпечення необхідного занурення лопатей лопатевих пристроїв в потік води, яка відрізняється тим, що привід електрогенератора виконаний у вигляді замкнутої гідросистеми, яка є сумарним перетво C2 1 3 79651 зручності монтажу і експлуатації гідроелектростанції, а також зниження її собівартості при зведенні. Суть винаходу. Наступне відомо. Гідроелектростанція має гідроагрегати, встановлені на горизонтальних валах в лінію поперек ріки, кожний гідроагрегат має в своєму складі лопатевий пристрій відбору кінетичної енергії потоку води, привод електрогенератора, електрогенератор, штучне дно під лопатевими пристроями відбору кінетичної енергії потоку води, а також пристрій для забезпечення необхідного занурення лопатей лопатевих пристроїв в потік води, згідно винаходу, привід електрогенератора виконаний у вигляді замкнутої гідросистеми, яка є сумарним перетворювачем кінетичної енергії потоку води і яка з'єднує всі гідронасоси лопатевих пристроїв відбору кінетичної енергії потоку води у вигляді водяних коліс з гідромотором електрогенератора, який розташований на березі річки, на підшипникових площадках опор разом із підшипниковими опорами горизонтальних валів водяних коліс встановлені їх гідронасоси, штучне дно встановлено безпосередньо під кожним водяним колесом і представляє собою гідродинамічний елемент, робоча поверхня якого профільована радіусом із центра осі горизонтального вала водяного колеса, причому центральний кут сектора робочої поверхні не менше кута між лопатями водяного колеса. Пристроєм для забезпечення необхідного занурення лопатей водяного колеса в потік води є прохідний канал з регульованим пропускним режимом. Технічний результат. Сукупність таких суттєвих ознак, як встановлення в лінію поперек ріки множини водяних коліс на горизонтальних валах і розташування на дні річки під кожним водяним колесом гідродинамічного елемента, робоча поверхня якого профільована радіусом із центра розташованого на повздовжній осі горизонтального вала водяного колеса, забезпечує ефективний відбір кінетичної енергії потоку води по всьому перерізу водяного потоку. Замкнута гідросистема, яка конструктивно об'єднує ряд водяних коліс, встановлених в лінію поперек ріки, з гідромотором електрогенератора і яка є сумарним перетворювачем кінетичної енергії водяного потоку, дає змогу використовува ти один електрогенератор при видобутку електроенергії гідроелектростанцією. Розташування електрогенератора і гідромотора електрогенератора на березі річки забезпечує довговічність, зручність монтажу і експлуатації гідроелектростанції, а також зниження її собівартості при зведенні. Розташування на підшипникових площадках опор разом із підшипниковими опорами горизонтальних валів водяних коліс їх гідронасосів забезпечує конструктивно просте з'єднання горизонтального вала водяного колеса з вхідним валом його гідронасоса. Прохідний канал з регульованим пропускним режимом призначений для забезпечення необхідного занурення лопатей водяного колеса в потік води, проходу плавзасобів 4 через зону гідроелектростанції, а також скидання паводкових вод. Винахід ілюструється наступними кресленнями: Фіг.1 - схема розташування гідроелектростанції, вид зверху; Фіг.2 - перетин по А-А. Гідроелектростанція Фіг.1, 2 має замкнуту гідросистему 1, якає сумарним перетворювачем кінетичної енергії потоку води, з'єднує всі гідронасоси 2 водяних коліс 3 з гідромотором поз.4 електрогенератора 5. Підшипникові опори поз.6 горизонтальних валів 7 водяних коліс з прямими лопатями 8 встановлені на підшипникових площадках 9 опор разом з гідронасосами, відповідними даним водяним колесам. Гідромотор з електрогенератором встановлений на березі 10 річки 11. Трубопроводи замкнутої гідросистеми змонтовані на галереї 12 для технічного обслуговування і мають запірні вентилі 13 для включення-відключення відповідних їм гідронасосів. Штучне дно у ви гляді гідродинамічного елемента 14 встановлено безпосередньо під кожним водяним колесом. Робоча поверхня 15 кожного гідродинамічного елемента профільована радіусом із центра 16, розташованого на повздовжній осі горизонтального вала водяного колеса, причому центральний кут сектора робочої поверхні не менше центрального кута між лопатями водяного колеса. Горизонтальні вали водяних коліс виставляються на підшипникових опорах на розрахункову висоту над дзеркалом 17 річки із врахуванням максимального його рівня, при цьому витримується робочий зазор між кінцями лопатей і робочою поверхнею гідродинамічного елемента, який є мінімально необхідним для забезпечення вільного обертання водяного колеса. Прохідний канал 18, призначений для забезпечення необхідного занурення лопатей водяного колеса в потік води а також для проходу плавзасобів через зону гідроелектростанції і скидання паводкових вод, має пропускні ворота 19. Гідроелектростанція працює наступним чином. Потік води річки 11 в зоні дії всіх водяних коліс З віддає кінетичну енергію їх прямим лопатям 8. Так як одна із прямих лопатей кожного водяного колеса завжди знаходиться в секторі робочої поверхні 15 гідродинамічного елемента 14, то водяні колеса рівномірно відбирають максимальну кінетичну енергію потоку води. Обертові моменти горизонтальних валів 7 всіх водяних коліс передаються на їх гідронасоси 2 і через замкнуту гідросистему 1, яка сумує їх продуктивність, на один гідромотор 4 електрогенератора 5. Розрахункова висота горизонтальних валів водяних коліс над дзеркалом 17 річки в процесі роботи гідроелектростанції регулюється пропускними воротами 19 прохідного каналу 18, який також відкривають для проходу плавзасобів через зону гідроелектростанції і скидання паводкових вод. Конструктивні особливості даної гідроелектростанції дозволяють одержувати досить великі потужності електроенергії при простоті її конструктивних елементів, і її монтажу. 5 Комп’ютерна в ерстка О.Гапоненко 79651 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
