Вимірювальний газонаповнений трансформатор напруги зовнішньої установки

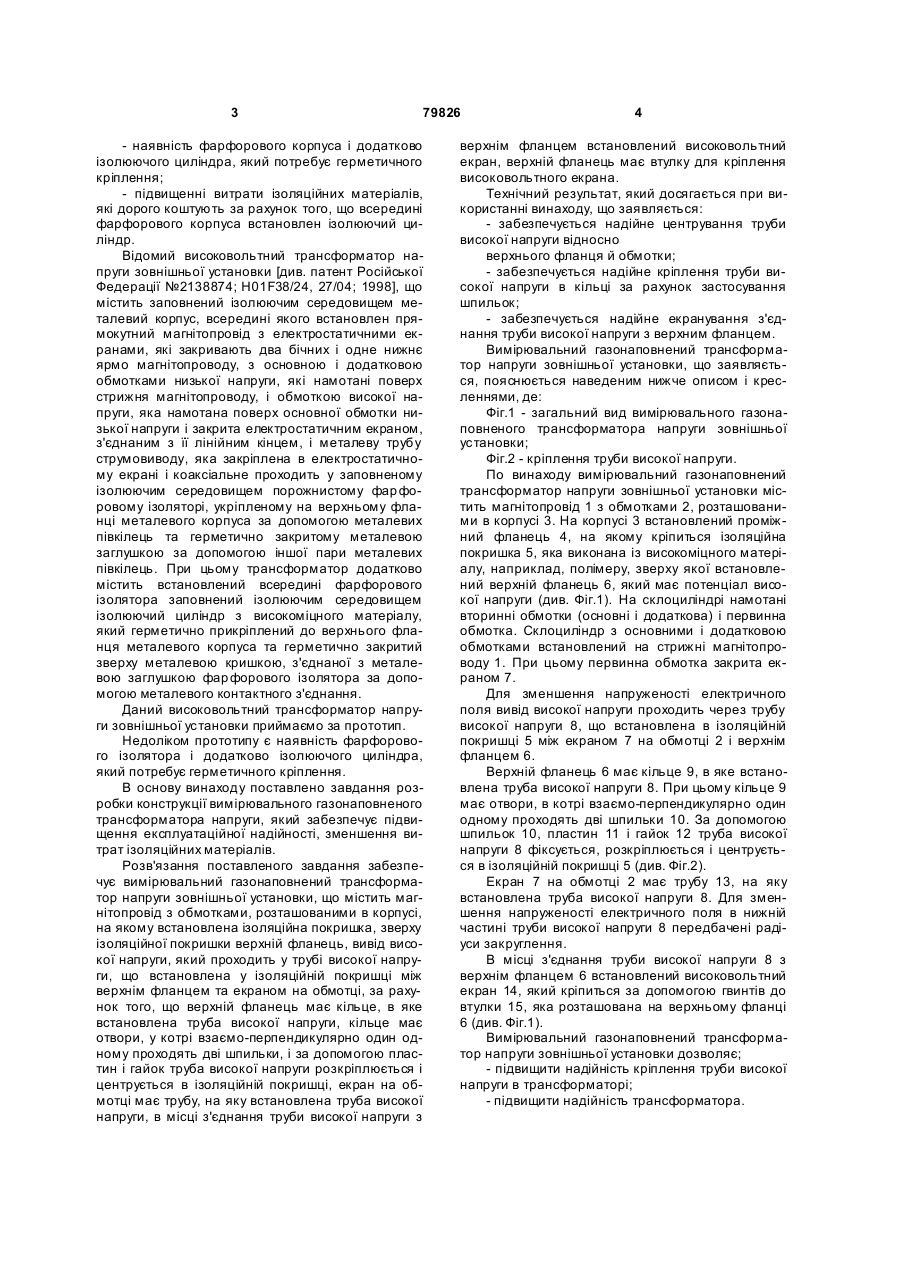

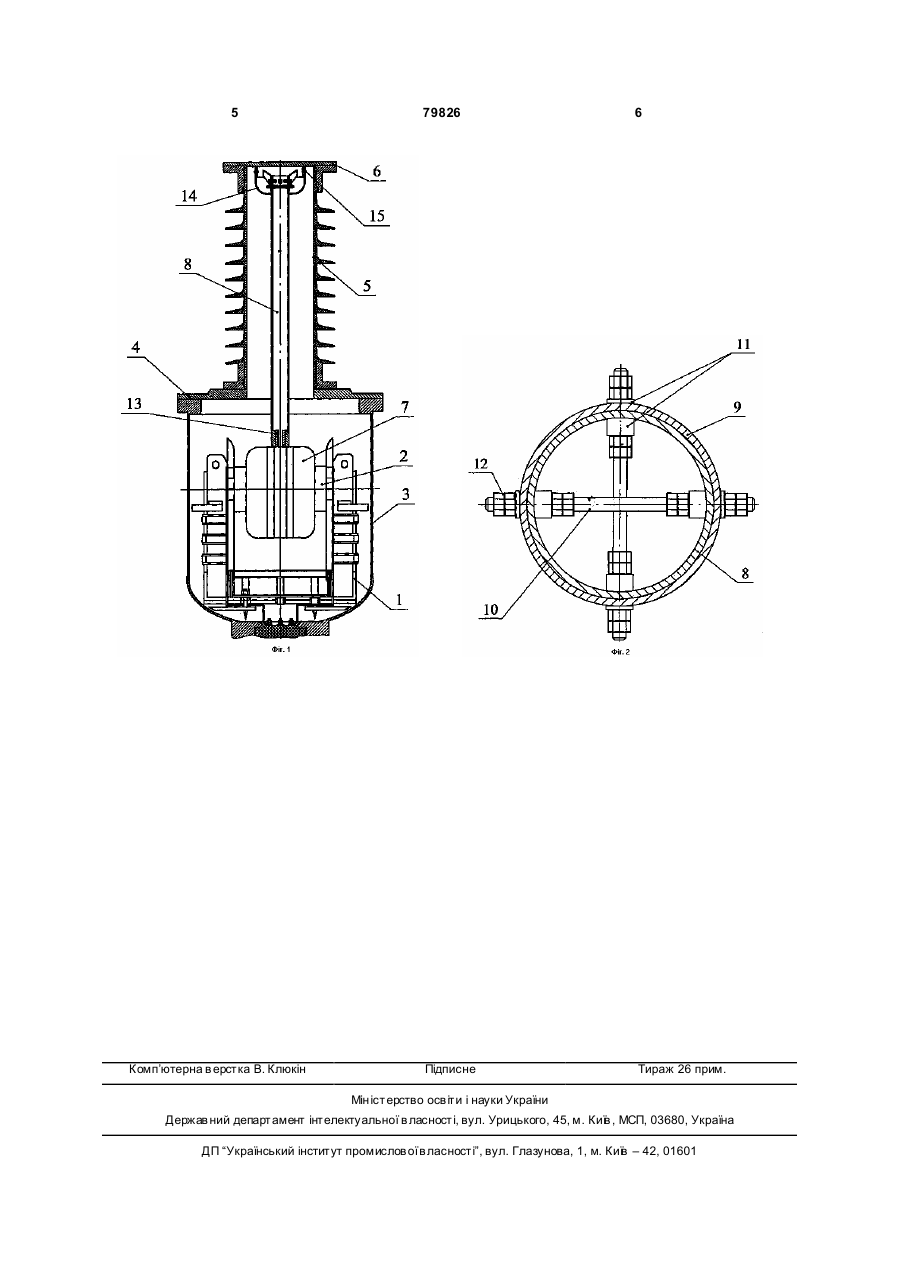

1. Вимірювальний газонаповнений трансформатор напруги зовнішньої установки, що містить магнітопровід з обмотками, розташованими в корпусі, на якому встановлена ізоляційна кришка, зверху ізоляційної кришки - верхній фланець, вивід високої напруги, який проходить у трубі високої C2 2 (19) 1 3 79826 - наявність фарфорового корпуса і додатково ізолюючого циліндра, який потребує герметичного кріплення; - підвищенні витрати ізоляційних матеріалів, які дорого коштують за рахунок того, що всередині фарфорового корпуса встановлен ізолюючий циліндр. Відомий високовольтний трансформатор напруги зовнішньої установки [див. патент Російської Федерації №2138874; Н01F38/24, 27/04; 1998], що містить заповнений ізолюючим середовищем металевий корпус, всередині якого встановлен прямокутний магнітопровід з електростатичними екранами, які закривають два бічних і одне нижнє ярмо магнітопроводу, з основною і додатковою обмотками низької напруги, які намотані поверх стрижня магнітопроводу, і обмоткою високої напруги, яка намотана поверх основної обмотки низької напруги і закрита електростатичним екраном, з'єднаним з її лінійним кінцем, і металеву трубу струмовиводу, яка закріплена в електростатичному екрані і коаксіальне проходить у заповненому ізолюючим середовищем порожнистому фар форовому ізоляторі, укріпленому на верхньому фланці металевого корпуса за допомогою металевих півкілець та герметично закритому металевою заглушкою за допомогою іншої пари металевих півкілець. При цьому трансформатор додатково містить встановлений всередині фарфорового ізолятора заповнений ізолюючим середовищем ізолюючий циліндр з високоміцного матеріалу, який герметично прикріплений до верхнього фланця металевого корпуса та герметично закритий зверху металевою кришкою, з'єднаної з металевою заглушкою фар форового ізолятора за допомогою металевого контактного з'єднання. Даний високовольтний трансформатор напруги зовнішньої установки приймаємо за прототип. Недоліком прототипу є наявність фарфорового ізолятора і додатково ізолюючого циліндра, який потребує герметичного кріплення. В основу винаходу поставлено завдання розробки конструкції вимірювального газонаповненого трансформатора напруги, який забезпечує підвищення експлуатаційної надійності, зменшення витрат ізоляційних матеріалів. Розв'язання поставленого завдання забезпечує вимірювальний газонаповнений трансформатор напруги зовнішньої установки, що містить магнітопровід з обмотками, розташованими в корпусі, на якому встановлена ізоляційна покришка, зверху ізоляційної покришки верхній фланець, вивід високої напруги, який проходить у трубі високої напруги, що встановлена у ізоляційній покришці між верхнім фланцем та екраном на обмотці, за рахунок того, що верхній фланець має кільце, в яке встановлена труба високої напруги, кільце має отвори, у котрі взаємо-перпендикулярно один одному проходять дві шпильки, і за допомогою пластин і гайок труба високої напруги розкріплюється і центрується в ізоляційній покришці, екран на обмотці має трубу, на яку встановлена труба високої напруги, в місці з'єднання труби високої напруги з 4 верхнім фланцем встановлений високовольтний екран, верхній фланець має втулку для кріплення високовольтного екрана. Технічний результат, який досягається при використанні винаходу, що заявляється: - забезпечується надійне центрування труби високої напруги відносно верхнього фланця й обмотки; - забезпечується надійне кріплення труби високої напруги в кільці за рахунок застосування шпильок; - забезпечується надійне екранування з'єднання труби високої напруги з верхним фланцем. Вимірювальний газонаповнений трансформатор напруги зовнішньої установки, що заявляється, пояснюється наведеним нижче описом і кресленнями, де: Фіг.1 - загальний вид вимірювального газонаповненого трансформатора напруги зовнішньої установки; Фіг.2 - кріплення труби високої напруги. По винаходу вимірювальний газонаповнений трансформатор напруги зовнішньої установки містить магнітопровід 1 з обмотками 2, розташованими в корпусі 3. На корпусі 3 встановлений проміжний фланець 4, на якому кріпиться ізоляційна покришка 5, яка виконана із високоміцного матеріалу, наприклад, полімеру, зверху якої встановлений верхній фланець 6, який має потенціал високої напруги (див. Фіг.1). На склоциліндрі намотані вторинні обмотки (основні і додаткова) і первинна обмотка. Склоциліндр з основними і додатковою обмотками встановлений на стрижні магнітопроводу 1. При цьому первинна обмотка закрита екраном 7. Для зменшення напруженості електричного поля вивід високої напруги проходить через трубу високої напруги 8, що встановлена в ізоляційній покришці 5 між екраном 7 на обмотці 2 і верхнім фланцем 6. Верхній фланець 6 має кільце 9, в яке встановлена труба високої напруги 8. При цьому кільце 9 має отвори, в котрі взаємо-перпендикулярно один одному проходять дві шпильки 10. За допомогою шпильок 10, пластин 11 і гайок 12 труба високої напруги 8 фіксується, розкріплюється і центрується в ізоляційній покришці 5 (див. Фіг.2). Екран 7 на обмотці 2 має трубу 13, на яку встановлена труба високої напруги 8. Для зменшення напруженості електричного поля в нижній частині труби високої напруги 8 передбачені радіуси закруглення. В місці з'єднання труби високої напруги 8 з верхнім фланцем 6 встановлений високовольтний екран 14, який кріпиться за допомогою гвинтів до втулки 15, яка розташована на верхньому фланці 6 (див. Фіг.1). Вимірювальний газонаповнений трансформатор напруги зовнішньої установки дозволяє; - підвищити надійність кріплення труби високої напруги в трансформаторі; - підвищити надійність трансформатора. 5 Комп’ютерна в ерстка В. Клюкін 79826 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
