Пристрій для безконтактної передачі енергії на рухомий об`єкт

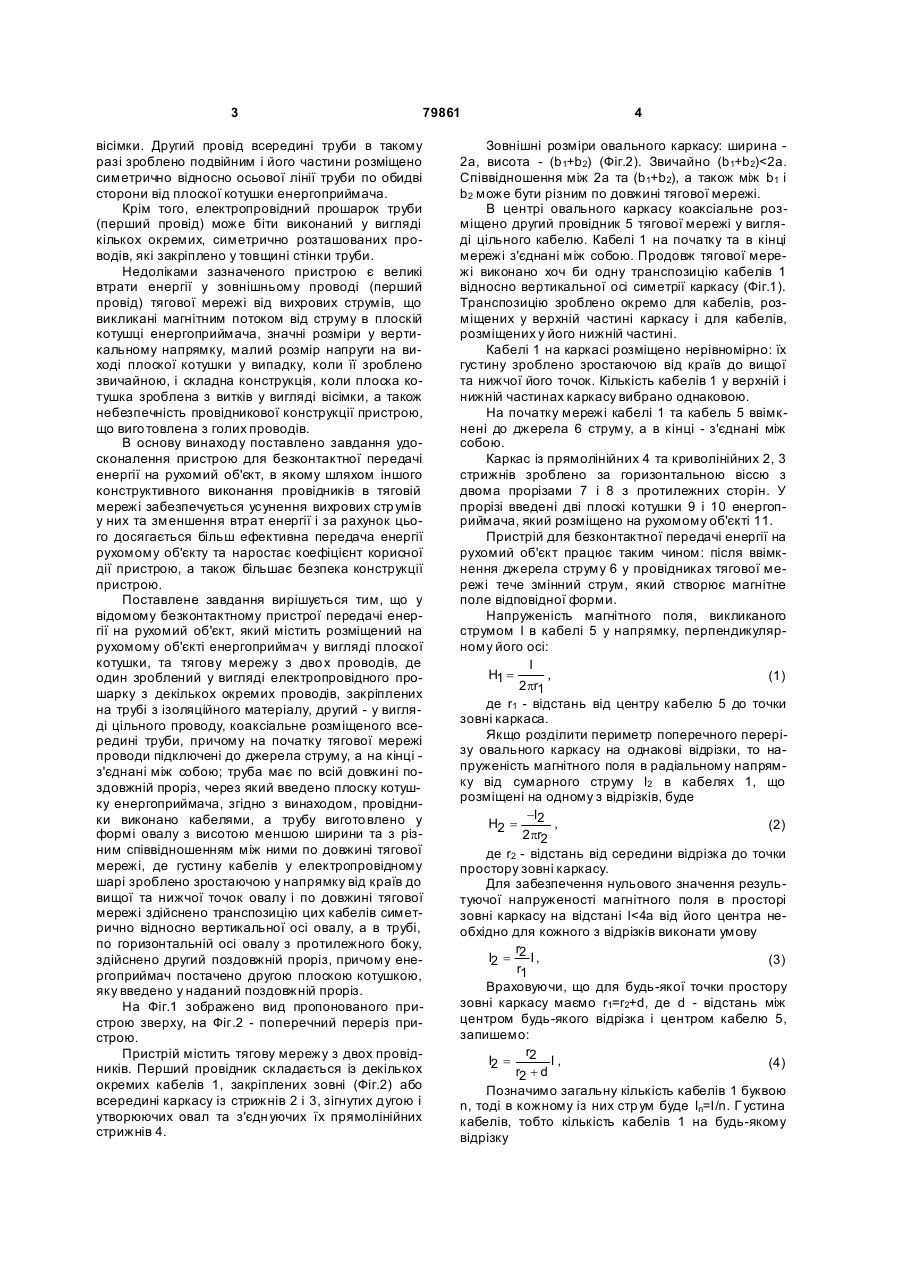

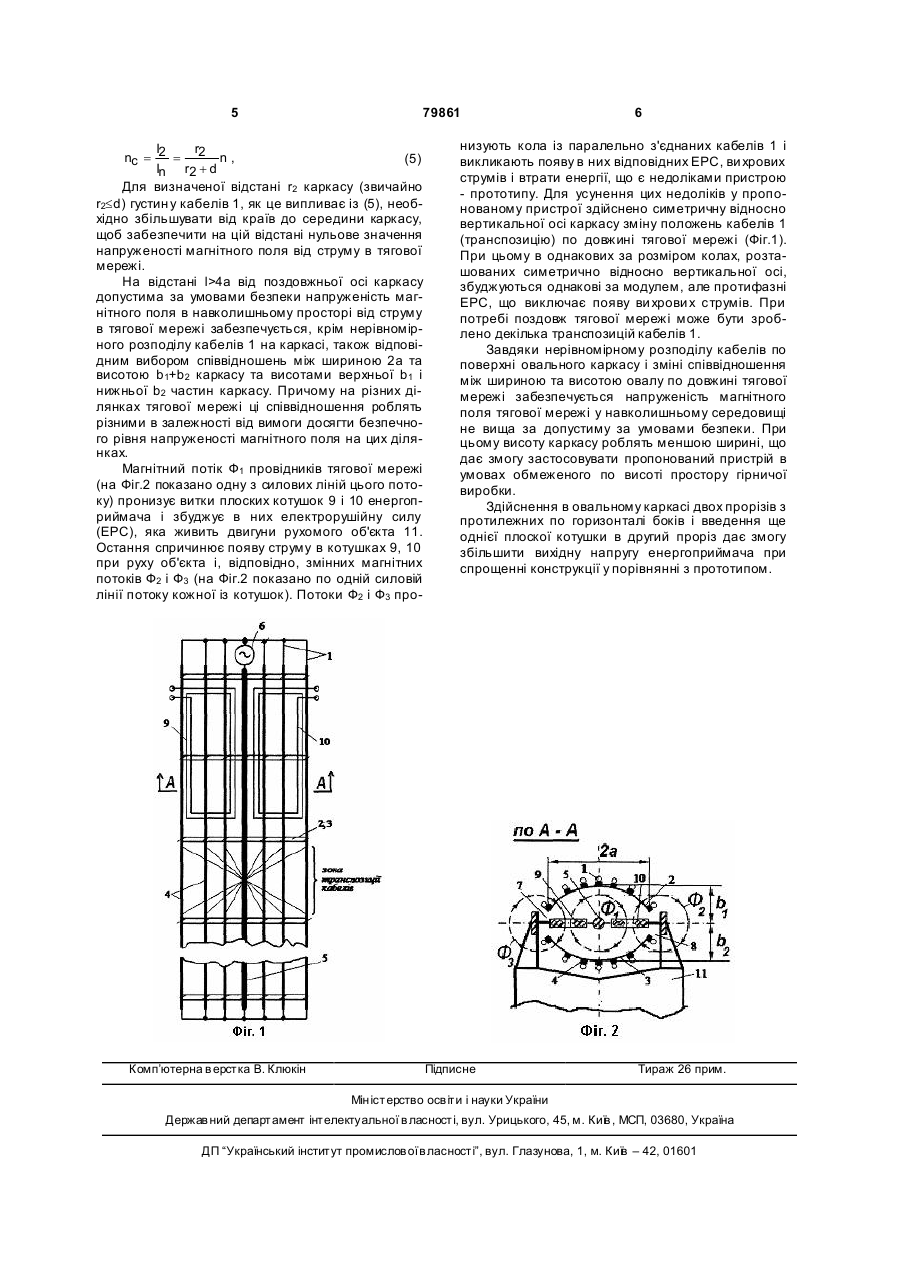

Пристрій для безконтактної передачі енергії на рухомий об'єкт, який містить розміщений на рухомому об'єкті енергоприймач у вигляді плоскої котушки та тягову мережу з дво х проводів, один з яких виконаний у вигляді порожнистої труби із електропровідним шаром, а другий - у вигляді суцільного проводу, розміщеного коаксіально всередині труби, причому на початку тягової мережі 3 79861 вісімки. Другий провід всередині труби в такому разі зроблено подвійним і його частини розміщено симетрично відносно осьової лінії труби по обидві сторони від плоскої котушки енергоприймача. Крім того, електропровідний прошарок труби (перший провід) може біти виконаний у вигляді кількох окремих, симетрично розташованих проводів, які закріплено у товщині стінки труби. Недоліками зазначеного пристрою є великі втрати енергії у зовнішньому проводі (перший провід) тягової мережі від вихрових струмів, що викликані магнітним потоком від струму в плоскій котушці енергоприймача, значні розміри у вертикальному напрямку, малий розмір напруги на виході плоскої котушки у випадку, коли її зроблено звичайною, і складна конструкція, коли плоска котушка зроблена з витків у вигляді вісімки, а також небезпечність провідникової конструкції пристрою, що виго товлена з голих проводів. В основу винаходу поставлено завдання удосконалення пристрою для безконтактної передачі енергії на рухомий об'єкт, в якому шляхом іншого конструктивного виконання провідників в тяговій мережі забезпечується усунення вихрових стр умів у них та зменшення втрат енергії і за рахунок цього досягається більш ефективна передача енергії рухомому об'єкту та наростає коефіцієнт корисної дії пристрою, а також більшає безпека конструкції пристрою. Поставлене завдання вирішується тим, що у відомому безконтактному пристрої передачі енергії на рухомий об'єкт, який містить розміщений на рухомому об'єкті енергоприймач у вигляді плоскої котушки, та тягову мережу з дво х проводів, де один зроблений у вигляді електропровідного прошарку з декількох окремих проводів, закріплених на трубі з ізоляційного матеріалу, другий - у вигляді цільного проводу, коаксіальне розміщеного всередині труби, причому на початку тягової мережі проводи підключені до джерела струму, а на кінці з'єднані між собою; труба має по всій довжині поздовжній проріз, через який введено плоску котушку енергоприймача, згідно з винаходом, провідники виконано кабелями, а трубу вигото влено у формі овалу з висотою меншою ширини та з різним співвідношенням між ними по довжині тягової мережі, де густину кабелів у електропровідному шарі зроблено зростаючою у напрямку від країв до вищої та нижчої точок овалу і по довжині тягової мережі здійснено транспозицію цих кабелів симетрично відносно вертикальної осі овалу, а в трубі, по горизонтальній осі овалу з протилежного боку, здійснено другий поздовжній проріз, причому енергоприймач постачено другою плоскою котушкою, яку введено у наданий поздовжній проріз. На Фіг.1 зображено вид пропонованого пристрою зверху, на Фіг.2 - поперечний переріз пристрою. Пристрій містить тягову мережу з двох провідників. Перший провідник складається із декількох окремих кабелів 1, закріплених зовні (Фіг.2) або всередині каркасу із стрижнів 2 і 3, зігнутих дугою і утворюючих овал та з'єдн уючих їх прямолінійних стрижнів 4. 4 Зовнішні розміри овального каркасу: ширина 2а, висота - (b1+b2) (Фіг.2). Звичайно (b1+b2)
