Двотактний двигун внутрішнього згоряння з гідравлічним приводом

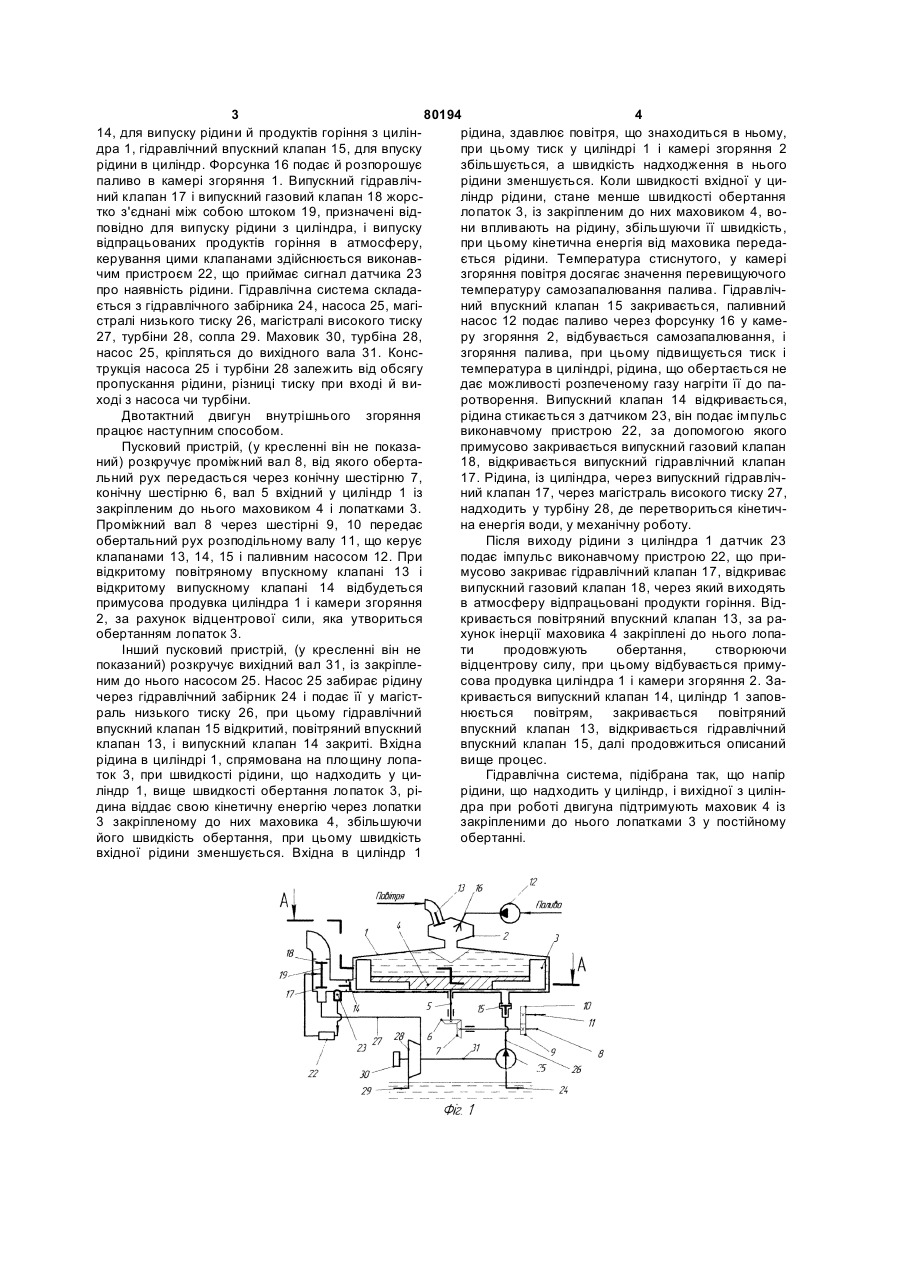

Двотактний двигун внутрішнього згоряння з гідравлічним приводом, який містить циліндр, камеру згоряння з повітряним впускним клапаном і форсункою, нижня частина циліндра з'єднана з гідравлічної системою, яка включає клапан, датчик, виконавчий пристрій, магістраль низького тиску, магістраль високого тиску, вихідний вал, на якому знаходиться турбіна і насос, який відрізняється тим, що камера згоряння розташована окремо і має з'єднання з верхньою частиною циліндра, у якому знаходиться вал з жорстко закріпленим маховиком і лопатками. (19) (21) a200509858 (22) 20.10.2005 (24) 27.08.2007 (46) 27.08.2007, Бюл. № 13, 2007 р. (72) Подлісецький Олександр Семенович (73) Подлісецький Олександр Семенович (56) RU 2057953, 1996 DE 3624957, 1988 FR 7433888, 1976 US 4428198, 1984 US 6460327, 2002 3 80194 4 рідина, здавлює повітря, що знаходиться в ньому, 14, для випуску рідини й продуктів горіння з цилінпри цьому тиск у циліндрі 1 і камері згоряння 2 дра 1, гідравлічний впускний клапан 15, для впуску збільшується, а швидкість надходження в нього рідини в циліндр. Форсунка 16 подає й розпорошує рідини зменшується. Коли швидкості вхідної у ципаливо в камері згоряння 1. Випускний гідравлічліндр рідини, стане менше швидкості обертання ний клапан 17 і випускний газовий клапан 18 жорслопаток 3, із закріпленим до них маховиком 4, вотко з'єднані між собою штоком 19, призначені відни впливають на рідину, збільшуючи її швидкість, повідно для випуску рідини з циліндра, і випуску при цьому кінетична енергія від маховика передавідпрацьованих продуктів горіння в атмосферу, ється рідини. Температура стиснутого, у камері керування цими клапанами здійснюється виконавзгоряння повітря досягає значення перевищуючого чим пристроєм 22, що приймає сигнал датчика 23 температуру самозапалювання палива. Гідравлічпро наявність рідини. Гідравлічна система складаний впускний клапан 15 закривається, паливний ється з гідравлічного забірника 24, насоса 25, магінасос 12 подає паливо через форсунку 16 у каместралі низького тиску 26, магістралі високого тиску ру згоряння 2, відбувається самозапалювання, і 27, турбіни 28, сопла 29. Маховик 30, турбіна 28, згоряння палива, при цьому підвищується тиск і насос 25, кріпляться до вихідного вала 31. Констемпература в циліндрі, рідина, що обертається не трукція насоса 25 і турбіни 28 залежить від обсягу дає можливості розпеченому газу нагріти її до папропускання рідини, різниці тиску при вході й виротворення. Випускний клапан 14 відкривається, ході з насоса чи турбіни. рідина стикається з датчиком 23, він подає імпульс Двотактний двигун внутрішнього згоряння виконавчому пристрою 22, за допомогою якого працює наступним способом. примусово закривається випускний газовий клапан Пусковий пристрій, (у кресленні він не показа18, відкривається випускний гідравлічний клапан ний) розкручує проміжний вал 8, від якого оберта17. Рідина, із циліндра, через випускний гідравлічльний рух передасться через конічну шестірню 7, ний клапан 17, через магістраль високого тиску 27, конічну шестірню 6, вал 5 вхідний у циліндр 1 із надходить у турбіну 28, де перетвориться кінетичзакріпленим до нього маховиком 4 і лопатками 3. на енергія води, у механічну роботу. Проміжний вал 8 через шестірні 9, 10 передає Після виходу рідини з циліндра 1 датчик 23 обертальний рух розподільному валу 11, що керує подає імпульс виконавчому пристрою 22, що приклапанами 13, 14, 15 і паливним насосом 12. При мусово закриває гідравлічний клапан 17, відкриває відкритому повітряному впускному клапані 13 і випускний газовий клапан 18, через який виходять відкритому випускному клапані 14 відбудеться в атмосферу відпрацьовані продукти горіння. Відпримусова продувка циліндра 1 і камери згоряння кривається повітряний впускний клапан 13, за ра2, за рахунок відцентрової сили, яка утвориться хунок інерції маховика 4 закріплені до нього лопаобертанням лопаток 3. ти продовжують обертання, створюючи Інший пусковий пристрій, (у кресленні він не відцентрову силу, при цьому відбувається примупоказаний) розкручує вихідний вал 31, із закріплесова продувка циліндра 1 і камери згоряння 2. Заним до нього насосом 25. Насос 25 забирає рідину кривається випускний клапан 14, циліндр 1 заповчерез гідравлічний забірник 24 і подає її у магістнюється повітрям, закривається повітряний раль низького тиску 26, при цьому гідравлічний впускний клапан 13, відкривається гідравлічний впускний клапан 15 відкритий, повітряний впускний впускний клапан 15, далі продовжиться описаний клапан 13, і випускний клапан 14 закриті. Вхідна вище процес. рідина в циліндрі 1, спрямована на площину лопаГідравлічна система, підібрана так, що напір ток 3, при швидкості рідини, що надходить у цирідини, що надходить у циліндр, і вихідної з цилінліндр 1, вище швидкості обертання лопаток 3, рідра при роботі двигуна підтримують маховик 4 із дина віддає свою кінетичну енергію через лопатки закріпленими до нього лопатками 3 у постійному 3 закріпленому до них маховика 4, збільшуючи обертанні. його швидкість обертання, при цьому швидкість вхідної рідини зменшується. Вхідна в циліндр 1 5 Комп’ютерна верстка О. Гапоненко 80194 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
