Спосіб визначення місць кріплення рукоятки переносного пневматичного перфоратора

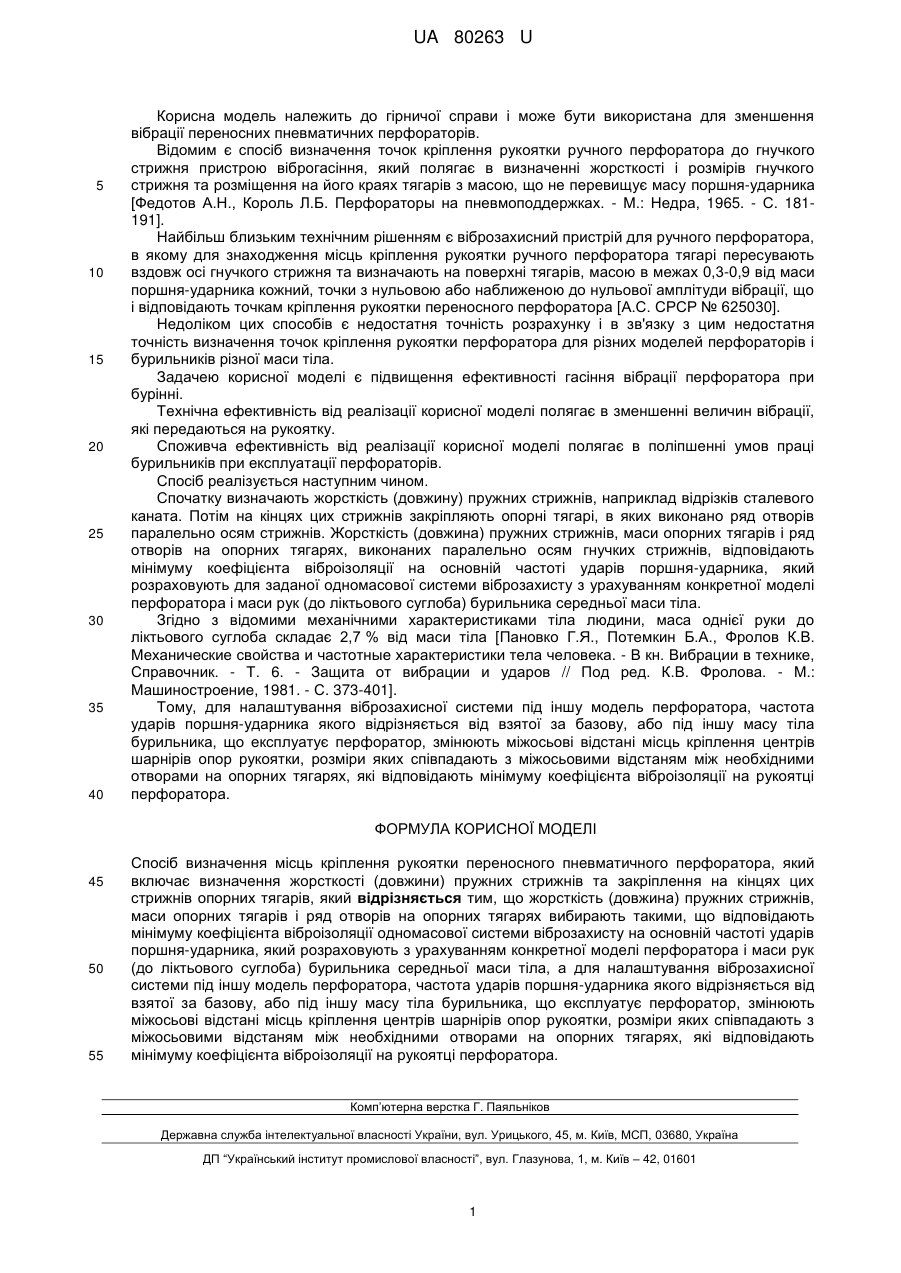

Реферат: Спосіб визначення місць кріплення рукоятки переносного пневматичного перфоратора шляхом визначення жорсткості (довжини) пружних стрижнів та закріплення на кінцях цих стрижнів опорних тягарів. Жорсткість (довжина) пружних стрижнів, маси опорних тягарів і ряд отворів на опорних тягарях вибирають такими, що відповідають мінімуму коефіцієнта віброізоляції одномасової системи віброзахисту на основній частоті ударів поршня-ударника, який розраховують з урахуванням конкретної моделі перфоратора і маси рук (до ліктьового суглоба) бурильника середньої маси тіла. Для налаштування віброзахисної системи під іншу модель перфоратора, частота ударів поршня-ударника якого відрізняється від взятої за базову, або під іншу масу тіла бурильника, що експлуатує перфоратор, змінюють міжосьові відстані місць кріплення центрів шарнірів опор рукоятки, розміри яких співпадають з міжосьовими відстаням між необхідними отворами на опорних тягарях, які відповідають мінімуму коефіцієнта віброізоляції на рукоятці перфоратора. UA 80263 U (54) СПОСІБ ВИЗНАЧЕННЯ МІСЦЬ КРІПЛЕННЯ РУКОЯТКИ ПЕРЕНОСНОГО ПНЕВМАТИЧНОГО ПЕРФОРАТОРА UA 80263 U UA 80263 U 5 10 15 20 25 30 35 40 Корисна модель належить до гірничої справи і може бути використана для зменшення вібрації переносних пневматичних перфораторів. Відомим є спосіб визначення точок кріплення рукоятки ручного перфоратора до гнучкого стрижня пристрою віброгасіння, який полягає в визначенні жорсткості і розмірів гнучкого стрижня та розміщення на його краях тягарів з масою, що не перевищує масу поршня-ударника [Федотов А.Н., Король Л.Б. Перфораторы на пневмоподдержках. - М.: Недра, 1965. - С. 181191]. Найбільш близьким технічним рішенням є віброзахисний пристрій для ручного перфоратора, в якому для знаходження місць кріплення рукоятки ручного перфоратора тягарі пересувають вздовж осі гнучкого стрижня та визначають на поверхні тягарів, масою в межах 0,3-0,9 від маси поршня-ударника кожний, точки з нульовою або наближеною до нульової амплітуди вібрації, що і відповідають точкам кріплення рукоятки переносного перфоратора [А.С. СРСР № 625030]. Недоліком цих способів є недостатня точність розрахунку і в зв'язку з цим недостатня точність визначення точок кріплення рукоятки перфоратора для різних моделей перфораторів і бурильників різної маси тіла. Задачею корисної моделі є підвищення ефективності гасіння вібрації перфоратора при бурінні. Технічна ефективність від реалізації корисної моделі полягає в зменшенні величин вібрації, які передаються на рукоятку. Споживча ефективність від реалізації корисної моделі полягає в поліпшенні умов праці бурильників при експлуатації перфораторів. Спосіб реалізується наступним чином. Спочатку визначають жорсткість (довжину) пружних стрижнів, наприклад відрізків сталевого каната. Потім на кінцях цих стрижнів закріпляють опорні тягарі, в яких виконано ряд отворів паралельно осям стрижнів. Жорсткість (довжина) пружних стрижнів, маси опорних тягарів і ряд отворів на опорних тягарях, виконаних паралельно осям гнучких стрижнів, відповідають мінімуму коефіцієнта віброізоляції на основній частоті ударів поршня-ударника, який розраховують для заданої одномасової системи віброзахисту з урахуванням конкретної моделі перфоратора і маси рук (до ліктьового суглоба) бурильника середньої маси тіла. Згідно з відомими механічними характеристиками тіла людини, маса однієї руки до ліктьового суглоба складає 2,7 % від маси тіла [Пановко Г.Я., Потемкин Б.А., Фролов К.В. Механические свойства и частотные характеристики тела человека. - В кн. Вибрации в технике, Справочник. - Т. 6. - Защита от вибрации и ударов // Под ред. К.В. Фролова. - М.: Машиностроение, 1981. - С. 373-401]. Тому, для налаштування віброзахисної системи під іншу модель перфоратора, частота ударів поршня-ударника якого відрізняється від взятої за базову, або під іншу масу тіла бурильника, що експлуатує перфоратор, змінюють міжосьові відстані місць кріплення центрів шарнірів опор рукоятки, розміри яких співпадають з міжосьовими відстаням між необхідними отворами на опорних тягарях, які відповідають мінімуму коефіцієнта віброізоляції на рукоятці перфоратора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Спосіб визначення місць кріплення рукоятки переносного пневматичного перфоратора, який включає визначення жорсткості (довжини) пружних стрижнів та закріплення на кінцях цих стрижнів опорних тягарів, який відрізняється тим, що жорсткість (довжина) пружних стрижнів, маси опорних тягарів і ряд отворів на опорних тягарях вибирають такими, що відповідають мінімуму коефіцієнта віброізоляції одномасової системи віброзахисту на основній частоті ударів поршня-ударника, який розраховують з урахуванням конкретної моделі перфоратора і маси рук (до ліктьового суглоба) бурильника середньої маси тіла, а для налаштування віброзахисної системи під іншу модель перфоратора, частота ударів поршня-ударника якого відрізняється від взятої за базову, або під іншу масу тіла бурильника, що експлуатує перфоратор, змінюють міжосьові відстані місць кріплення центрів шарнірів опор рукоятки, розміри яких співпадають з міжосьовими відстаням між необхідними отворами на опорних тягарях, які відповідають мінімуму коефіцієнта віброізоляції на рукоятці перфоратора. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
