Віброзахисний пристрій для переносного перфоратора

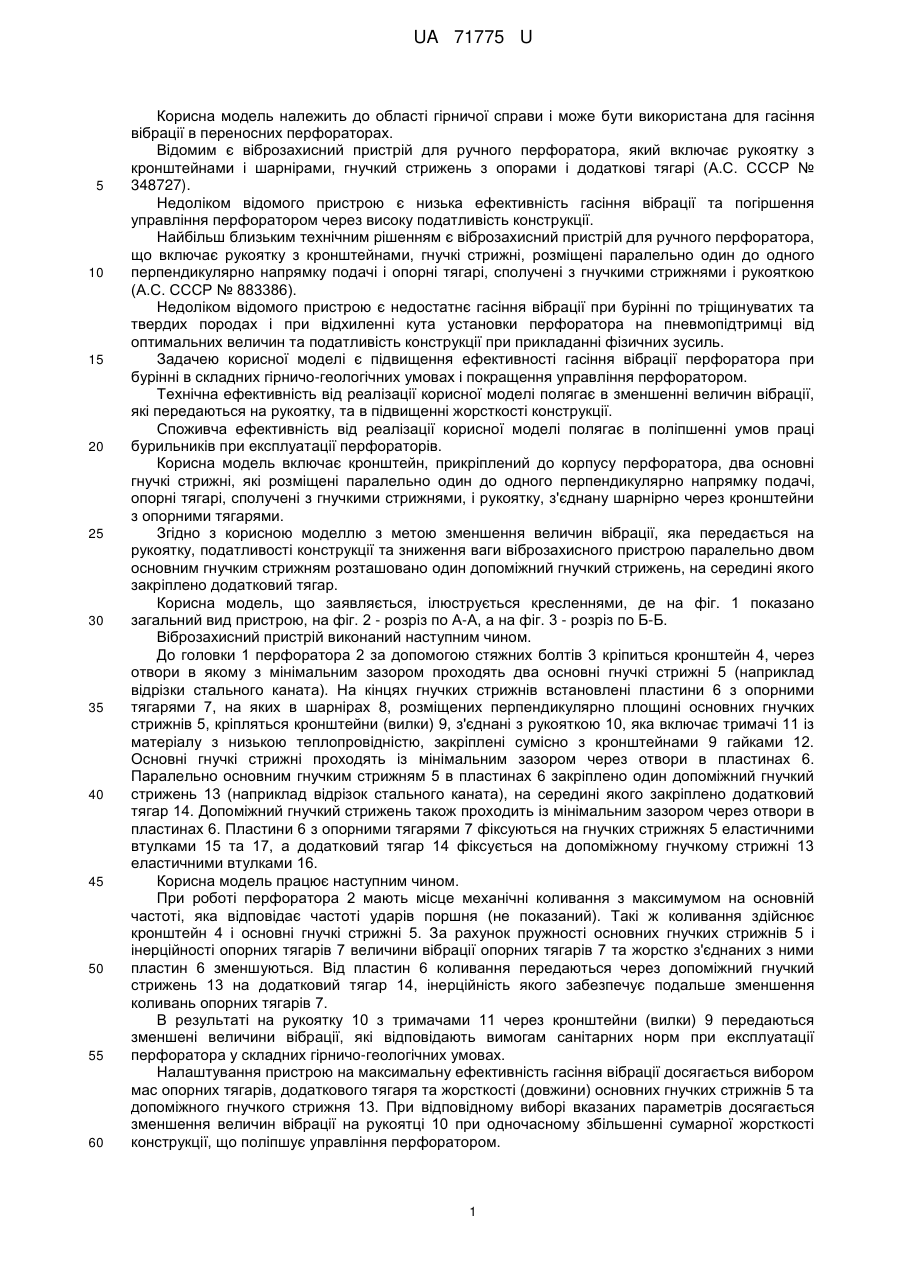

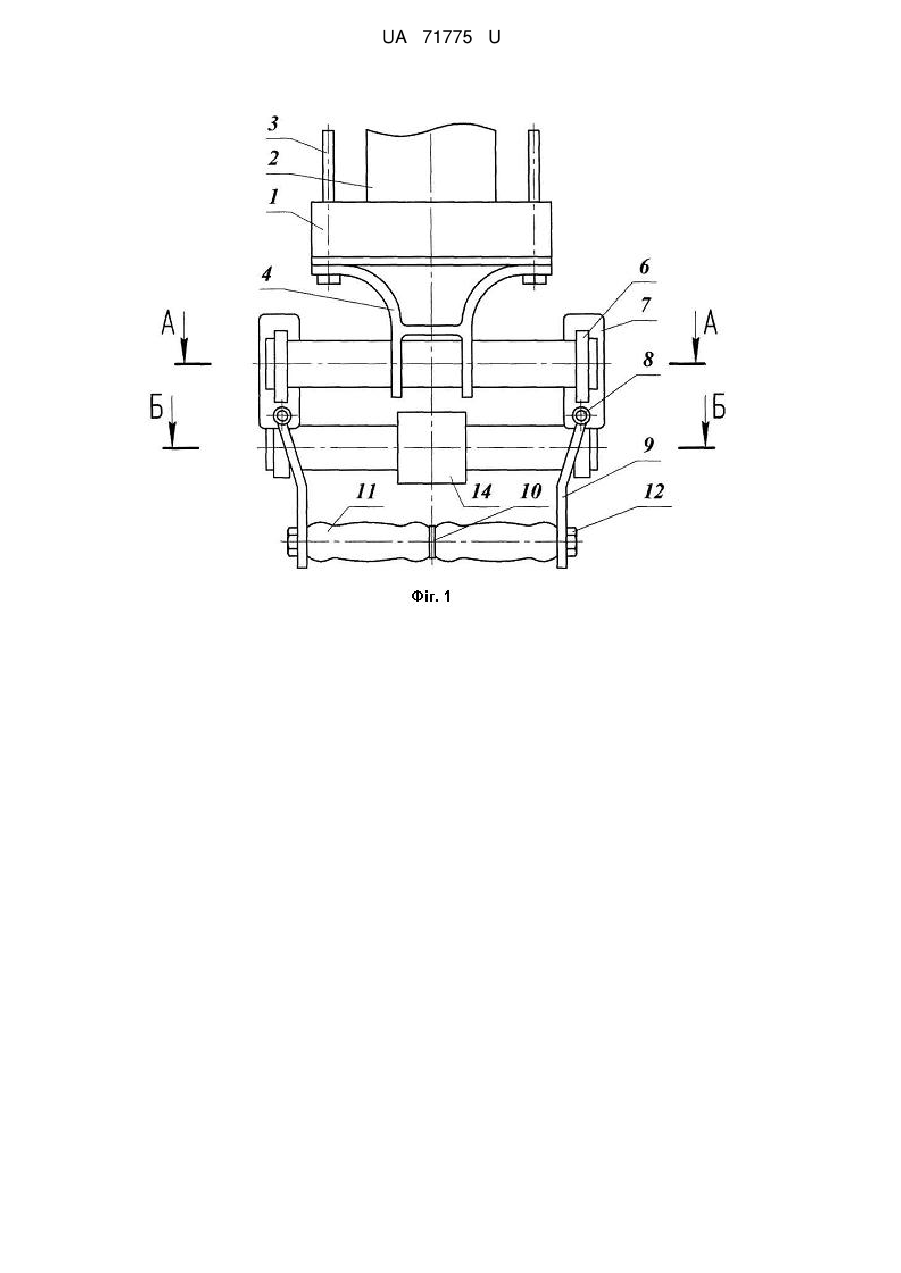

Реферат: UA 71775 U UA 71775 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області гірничої справи і може бути використана для гасіння вібрації в переносних перфораторах. Відомим є віброзахисний пристрій для ручного перфоратора, який включає рукоятку з кронштейнами і шарнірами, гнучкий стрижень з опорами і додаткові тягарі (А.С. СССР № 348727). Недоліком відомого пристрою є низька ефективність гасіння вібрації та погіршення управління перфоратором через високу податливість конструкції. Найбільш близьким технічним рішенням є віброзахисний пристрій для ручного перфоратора, що включає рукоятку з кронштейнами, гнучкі стрижні, розміщені паралельно один до одного перпендикулярно напрямку подачі і опорні тягарі, сполучені з гнучкими стрижнями і рукояткою (А.С. СССР № 883386). Недоліком відомого пристрою є недостатнє гасіння вібрації при бурінні по тріщинуватих та твердих породах і при відхиленні кута установки перфоратора на пневмопідтримці від оптимальних величин та податливість конструкції при прикладанні фізичних зусиль. Задачею корисної моделі є підвищення ефективності гасіння вібрації перфоратора при бурінні в складних гірничо-геологічних умовах і покращення управління перфоратором. Технічна ефективність від реалізації корисної моделі полягає в зменшенні величин вібрації, які передаються на рукоятку, та в підвищенні жорсткості конструкції. Споживча ефективність від реалізації корисної моделі полягає в поліпшенні умов праці бурильників при експлуатації перфораторів. Корисна модель включає кронштейн, прикріплений до корпусу перфоратора, два основні гнучкі стрижні, які розміщені паралельно один до одного перпендикулярно напрямку подачі, опорні тягарі, сполучені з гнучкими стрижнями, і рукоятку, з'єднану шарнірно через кронштейни з опорними тягарями. Згідно з корисною моделлю з метою зменшення величин вібрації, яка передається на рукоятку, податливості конструкції та зниження ваги віброзахисного пристрою паралельно двом основним гнучким стрижням розташовано один допоміжний гнучкий стрижень, на середині якого закріплено додатковий тягар. Корисна модель, що заявляється, ілюструється кресленнями, де на фіг. 1 показано загальний вид пристрою, на фіг. 2 - розріз по А-А, а на фіг. 3 - розріз по Б-Б. Віброзахисний пристрій виконаний наступним чином. До головки 1 перфоратора 2 за допомогою стяжних болтів 3 кріпиться кронштейн 4, через отвори в якому з мінімальним зазором проходять два основні гнучкі стрижні 5 (наприклад відрізки стального каната). На кінцях гнучких стрижнів встановлені пластини 6 з опорними тягарями 7, на яких в шарнірах 8, розміщених перпендикулярно площині основних гнучких стрижнів 5, кріпляться кронштейни (вилки) 9, з'єднані з рукояткою 10, яка включає тримачі 11 із матеріалу з низькою теплопровідністю, закріплені сумісно з кронштейнами 9 гайками 12. Основні гнучкі стрижні проходять із мінімальним зазором через отвори в пластинах 6. Паралельно основним гнучким стрижням 5 в пластинах 6 закріплено один допоміжний гнучкий стрижень 13 (наприклад відрізок стального каната), на середині якого закріплено додатковий тягар 14. Допоміжний гнучкий стрижень також проходить із мінімальним зазором через отвори в пластинах 6. Пластини 6 з опорними тягарями 7 фіксуються на гнучких стрижнях 5 еластичними втулками 15 та 17, а додатковий тягар 14 фіксується на допоміжному гнучкому стрижні 13 еластичними втулками 16. Корисна модель працює наступним чином. При роботі перфоратора 2 мають місце механічні коливання з максимумом на основній частоті, яка відповідає частоті ударів поршня (не показаний). Такі ж коливання здійснює кронштейн 4 і основні гнучкі стрижні 5. За рахунок пружності основних гнучких стрижнів 5 і інерційності опорних тягарів 7 величини вібрації опорних тягарів 7 та жорстко з'єднаних з ними пластин 6 зменшуються. Від пластин 6 коливання передаються через допоміжний гнучкий стрижень 13 на додатковий тягар 14, інерційність якого забезпечує подальше зменшення коливань опорних тягарів 7. В результаті на рукоятку 10 з тримачами 11 через кронштейни (вилки) 9 передаються зменшені величини вібрації, які відповідають вимогам санітарних норм при експлуатації перфоратора у складних гірничо-геологічних умовах. Налаштування пристрою на максимальну ефективність гасіння вібрації досягається вибором мас опорних тягарів, додаткового тягаря та жорсткості (довжини) основних гнучких стрижнів 5 та допоміжного гнучкого стрижня 13. При відповідному виборі вказаних параметрів досягається зменшення величин вібрації на рукоятці 10 при одночасному збільшенні сумарної жорсткості конструкції, що поліпшує управління перфоратором. 1 UA 71775 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Віброзахисний пристрій для переносного перфоратора, що містить кронштейн, прикріплений до корпусу перфоратора, два основні гнучкі стрижні, які розміщено паралельно один до одного перпендикулярно напрямку подачі, опорні тягарі, сполучені з гнучкими стрижнями, і рукоятку, з'єднану шарнірно через кронштейни з опорними тягарями, який відрізняється тим, що паралельно основним гнучким стрижням розміщено один допоміжний гнучкий стрижень, на середині якого закріплено додатковий тягар. 2 UA 71775 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
