Віброзахисний пристрій для ручного перфоратора

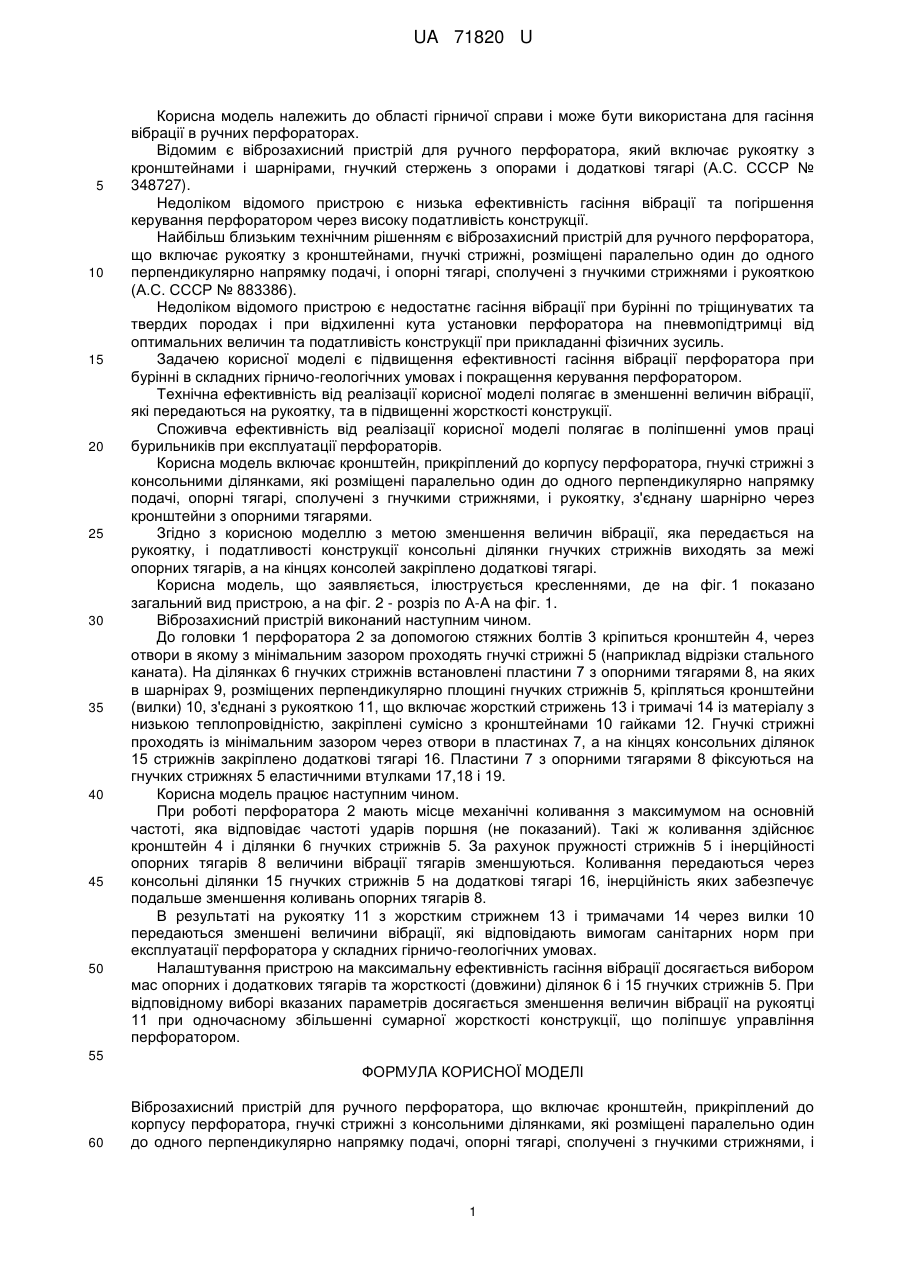

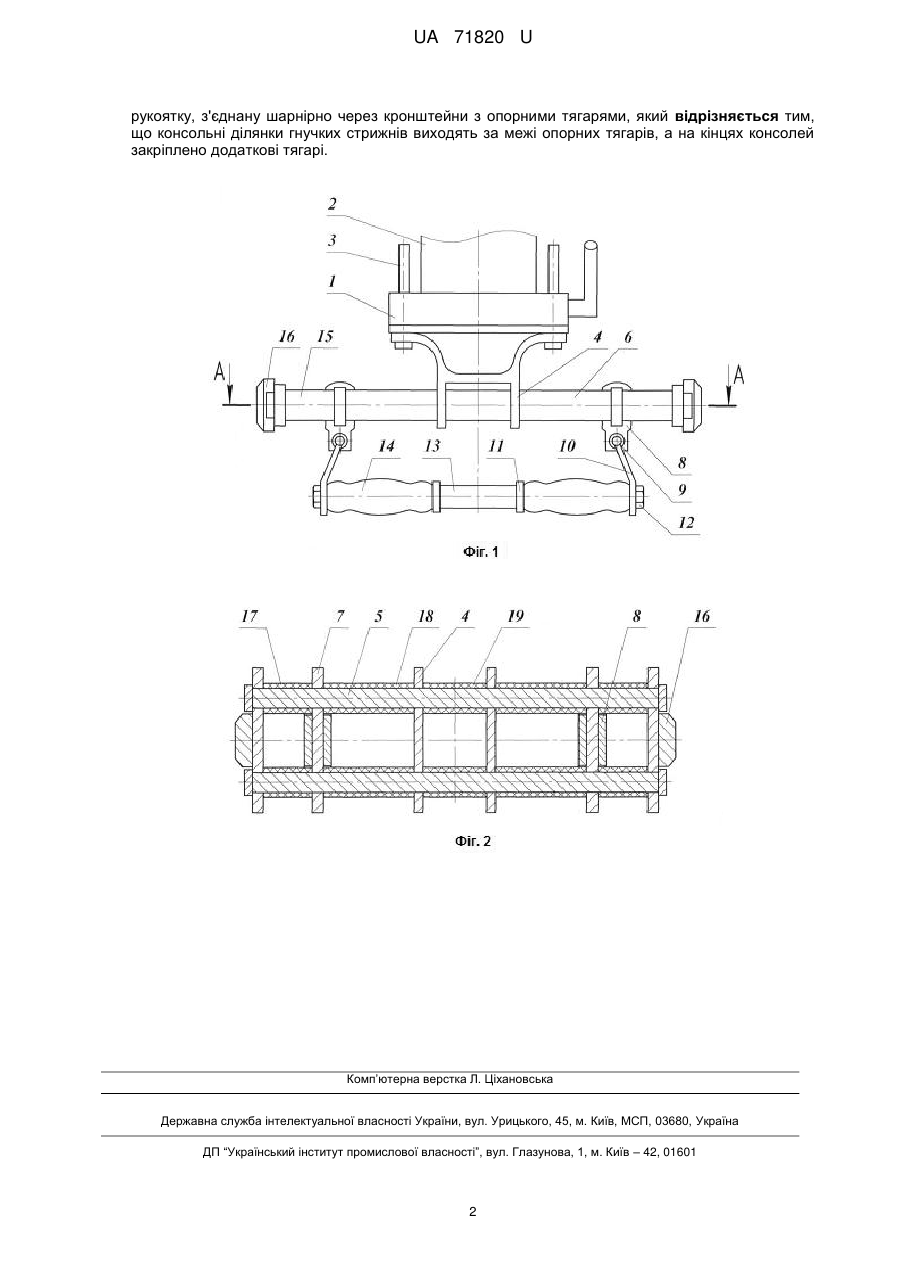

Реферат: Віброзахисний пристрій для ручного перфоратора включає кронштейн, прикріплений до корпусу перфоратора, гнучкі стрижні з консольними ділянками, які розміщені паралельно один до одного перпендикулярно напрямку подачі, опорні тягарі, сполучені з гнучкими стрижнями, і рукоятку, з'єднану шарнірно через кронштейни з опорними тягарями. Консольні ділянки гнучких стрижнів виходять за межі опорних тягарів. На кінцях консолей закріплено додаткові тягарі. UA 71820 U (12) UA 71820 U UA 71820 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до області гірничої справи і може бути використана для гасіння вібрації в ручних перфораторах. Відомим є віброзахисний пристрій для ручного перфоратора, який включає рукоятку з кронштейнами і шарнірами, гнучкий стержень з опорами і додаткові тягарі (А.С. СССР № 348727). Недоліком відомого пристрою є низька ефективність гасіння вібрації та погіршення керування перфоратором через високу податливість конструкції. Найбільш близьким технічним рішенням є віброзахисний пристрій для ручного перфоратора, що включає рукоятку з кронштейнами, гнучкі стрижні, розміщені паралельно один до одного перпендикулярно напрямку подачі, і опорні тягарі, сполучені з гнучкими стрижнями і рукояткою (А.С. СССР № 883386). Недоліком відомого пристрою є недостатнє гасіння вібрації при бурінні по тріщинуватих та твердих породах і при відхиленні кута установки перфоратора на пневмопідтримці від оптимальних величин та податливість конструкції при прикладанні фізичних зусиль. Задачею корисної моделі є підвищення ефективності гасіння вібрації перфоратора при бурінні в складних гірничо-геологічних умовах і покращення керування перфоратором. Технічна ефективність від реалізації корисної моделі полягає в зменшенні величин вібрації, які передаються на рукоятку, та в підвищенні жорсткості конструкції. Споживча ефективність від реалізації корисної моделі полягає в поліпшенні умов праці бурильників при експлуатації перфораторів. Корисна модель включає кронштейн, прикріплений до корпусу перфоратора, гнучкі стрижні з консольними ділянками, які розміщені паралельно один до одного перпендикулярно напрямку подачі, опорні тягарі, сполучені з гнучкими стрижнями, і рукоятку, з'єднану шарнірно через кронштейни з опорними тягарями. Згідно з корисною моделлю з метою зменшення величин вібрації, яка передається на рукоятку, і податливості конструкції консольні ділянки гнучких стрижнів виходять за межі опорних тягарів, а на кінцях консолей закріплено додаткові тягарі. Корисна модель, що заявляється, ілюструється кресленнями, де на фіг. 1 показано загальний вид пристрою, а на фіг. 2 - розріз по А-А на фіг. 1. Віброзахисний пристрій виконаний наступним чином. До головки 1 перфоратора 2 за допомогою стяжних болтів 3 кріпиться кронштейн 4, через отвори в якому з мінімальним зазором проходять гнучкі стрижні 5 (наприклад відрізки стального каната). На ділянках 6 гнучких стрижнів встановлені пластини 7 з опорними тягарями 8, на яких в шарнірах 9, розміщених перпендикулярно площині гнучких стрижнів 5, кріпляться кронштейни (вилки) 10, з'єднані з рукояткою 11, що включає жорсткий стрижень 13 і тримачі 14 із матеріалу з низькою теплопровідністю, закріплені сумісно з кронштейнами 10 гайками 12. Гнучкі стрижні проходять із мінімальним зазором через отвори в пластинах 7, а на кінцях консольних ділянок 15 стрижнів закріплено додаткові тягарі 16. Пластини 7 з опорними тягарями 8 фіксуються на гнучких стрижнях 5 еластичними втулками 17,18 і 19. Корисна модель працює наступним чином. При роботі перфоратора 2 мають місце механічні коливання з максимумом на основній частоті, яка відповідає частоті ударів поршня (не показаний). Такі ж коливання здійснює кронштейн 4 і ділянки 6 гнучких стрижнів 5. За рахунок пружності стрижнів 5 і інерційності опорних тягарів 8 величини вібрації тягарів зменшуються. Коливання передаються через консольні ділянки 15 гнучких стрижнів 5 на додаткові тягарі 16, інерційність яких забезпечує подальше зменшення коливань опорних тягарів 8. В результаті на рукоятку 11 з жорстким стрижнем 13 і тримачами 14 через вилки 10 передаються зменшені величини вібрації, які відповідають вимогам санітарних норм при експлуатації перфоратора у складних гірничо-геологічних умовах. Налаштування пристрою на максимальну ефективність гасіння вібрації досягається вибором мас опорних і додаткових тягарів та жорсткості (довжини) ділянок 6 і 15 гнучких стрижнів 5. При відповідному виборі вказаних параметрів досягається зменшення величин вібрації на рукоятці 11 при одночасному збільшенні сумарної жорсткості конструкції, що поліпшує управління перфоратором. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Віброзахисний пристрій для ручного перфоратора, що включає кронштейн, прикріплений до корпусу перфоратора, гнучкі стрижні з консольними ділянками, які розміщені паралельно один до одного перпендикулярно напрямку подачі, опорні тягарі, сполучені з гнучкими стрижнями, і 1 UA 71820 U рукоятку, з'єднану шарнірно через кронштейни з опорними тягарями, який відрізняється тим, що консольні ділянки гнучких стрижнів виходять за межі опорних тягарів, а на кінцях консолей закріплено додаткові тягарі. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
