Віброзахисний пристрій для переносного перфоратора

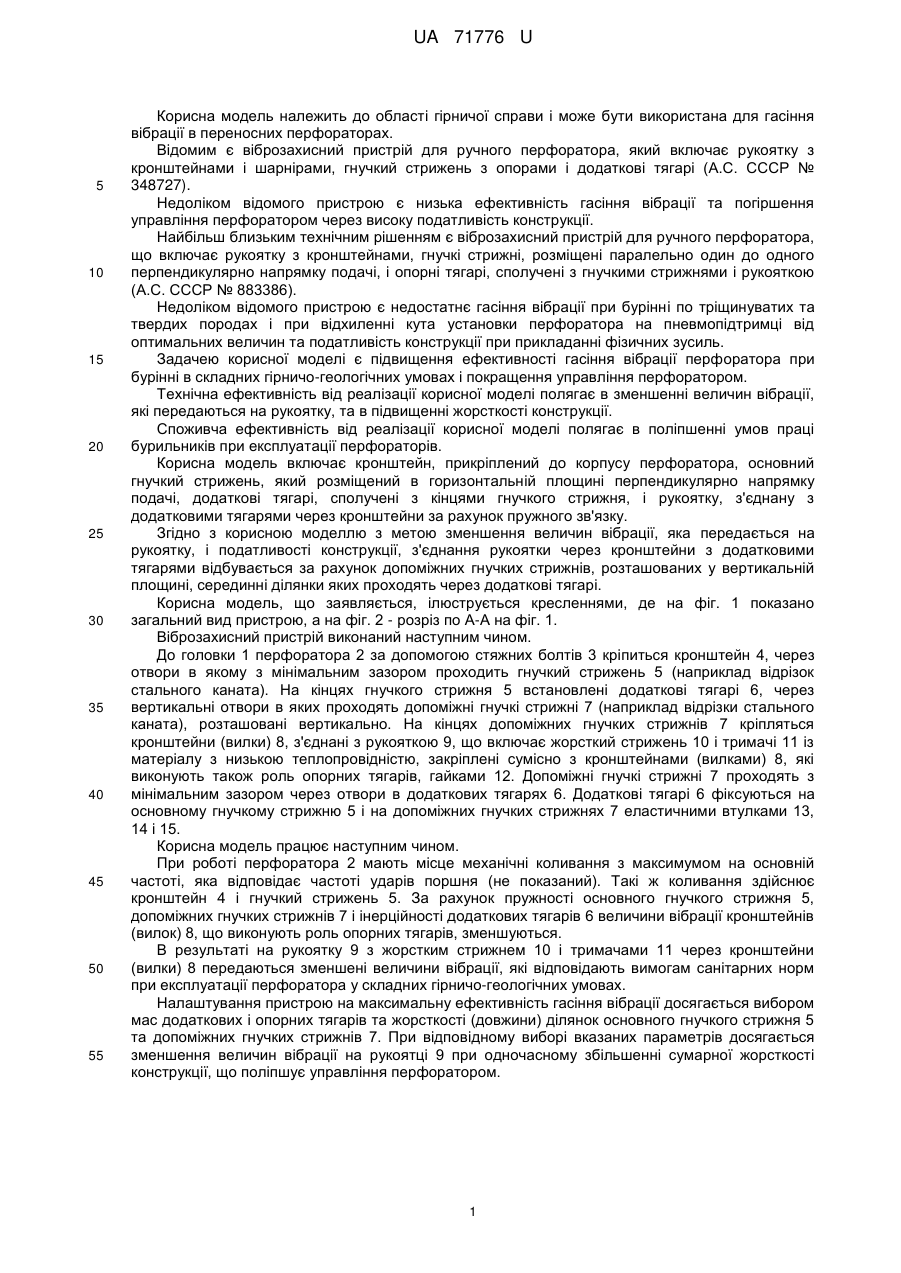

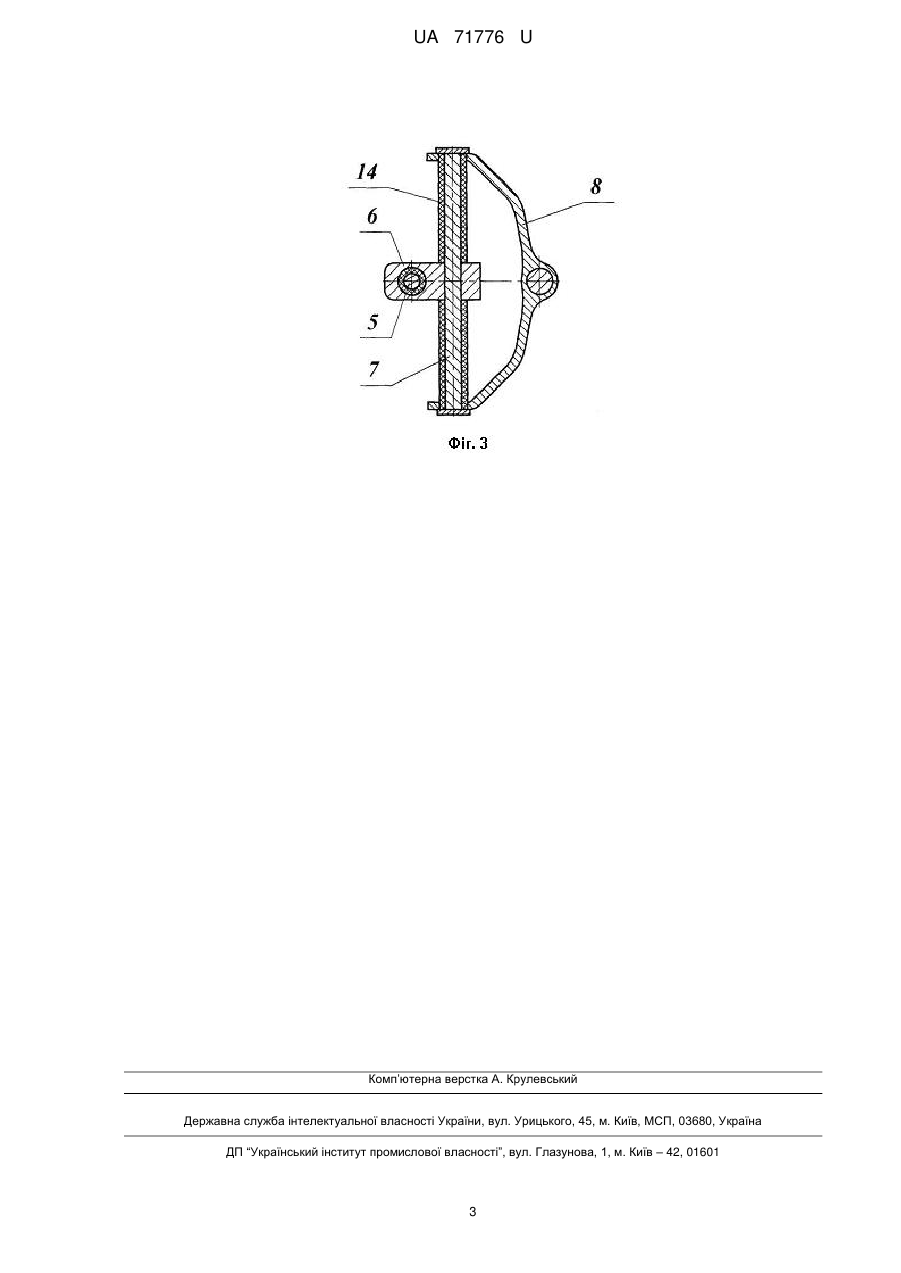

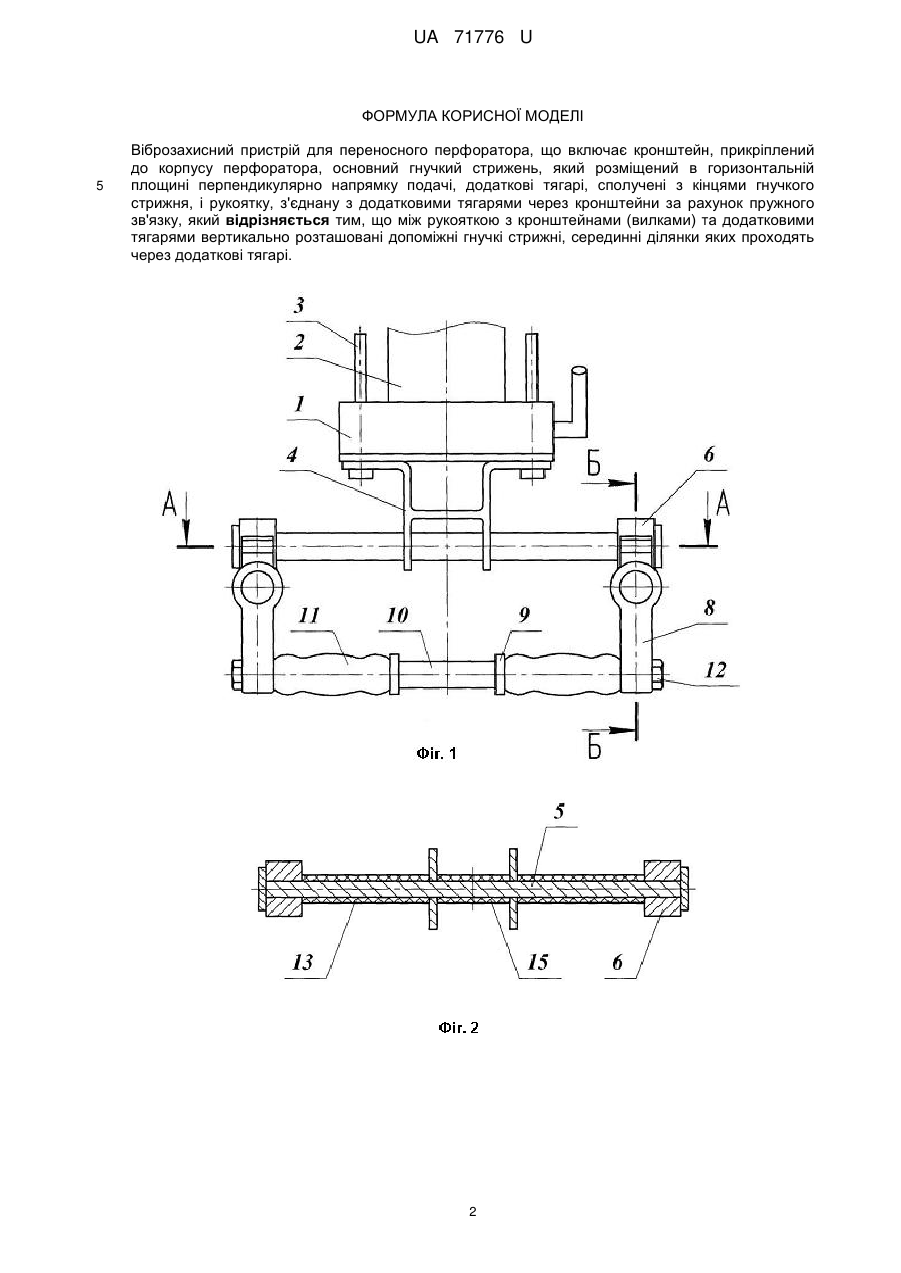

Реферат: UA 71776 U UA 71776 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області гірничої справи і може бути використана для гасіння вібрації в переносних перфораторах. Відомим є віброзахисний пристрій для ручного перфоратора, який включає рукоятку з кронштейнами і шарнірами, гнучкий стрижень з опорами і додаткові тягарі (А.С. СССР № 348727). Недоліком відомого пристрою є низька ефективність гасіння вібрації та погіршення управління перфоратором через високу податливість конструкції. Найбільш близьким технічним рішенням є віброзахисний пристрій для ручного перфоратора, що включає рукоятку з кронштейнами, гнучкі стрижні, розміщені паралельно один до одного перпендикулярно напрямку подачі, і опорні тягарі, сполучені з гнучкими стрижнями і рукояткою (А.С. СССР № 883386). Недоліком відомого пристрою є недостатнє гасіння вібрації при бурінні по тріщинуватих та твердих породах і при відхиленні кута установки перфоратора на пневмопідтримці від оптимальних величин та податливість конструкції при прикладанні фізичних зусиль. Задачею корисної моделі є підвищення ефективності гасіння вібрації перфоратора при бурінні в складних гірничо-геологічних умовах і покращення управління перфоратором. Технічна ефективність від реалізації корисної моделі полягає в зменшенні величин вібрації, які передаються на рукоятку, та в підвищенні жорсткості конструкції. Споживча ефективність від реалізації корисної моделі полягає в поліпшенні умов праці бурильників при експлуатації перфораторів. Корисна модель включає кронштейн, прикріплений до корпусу перфоратора, основний гнучкий стрижень, який розміщений в горизонтальній площині перпендикулярно напрямку подачі, додаткові тягарі, сполучені з кінцями гнучкого стрижня, і рукоятку, з'єднану з додатковими тягарями через кронштейни за рахунок пружного зв'язку. Згідно з корисною моделлю з метою зменшення величин вібрації, яка передається на рукоятку, і податливості конструкції, з'єднання рукоятки через кронштейни з додатковими тягарями відбувається за рахунок допоміжних гнучких стрижнів, розташованих у вертикальній площині, серединні ділянки яких проходять через додаткові тягарі. Корисна модель, що заявляється, ілюструється кресленнями, де на фіг. 1 показано загальний вид пристрою, а на фіг. 2 - розріз по А-А на фіг. 1. Віброзахисний пристрій виконаний наступним чином. До головки 1 перфоратора 2 за допомогою стяжних болтів 3 кріпиться кронштейн 4, через отвори в якому з мінімальним зазором проходить гнучкий стрижень 5 (наприклад відрізок стального каната). На кінцях гнучкого стрижня 5 встановлені додаткові тягарі 6, через вертикальні отвори в яких проходять допоміжні гнучкі стрижні 7 (наприклад відрізки стального каната), розташовані вертикально. На кінцях допоміжних гнучких стрижнів 7 кріпляться кронштейни (вилки) 8, з'єднані з рукояткою 9, що включає жорсткий стрижень 10 і тримачі 11 із матеріалу з низькою теплопровідністю, закріплені сумісно з кронштейнами (вилками) 8, які виконують також роль опорних тягарів, гайками 12. Допоміжні гнучкі стрижні 7 проходять з мінімальним зазором через отвори в додаткових тягарях 6. Додаткові тягарі 6 фіксуються на основному гнучкому стрижню 5 і на допоміжних гнучких стрижнях 7 еластичними втулками 13, 14 і 15. Корисна модель працює наступним чином. При роботі перфоратора 2 мають місце механічні коливання з максимумом на основній частоті, яка відповідає частоті ударів поршня (не показаний). Такі ж коливання здійснює кронштейн 4 і гнучкий стрижень 5. За рахунок пружності основного гнучкого стрижня 5, допоміжних гнучких стрижнів 7 і інерційності додаткових тягарів 6 величини вібрації кронштейнів (вилок) 8, що виконують роль опорних тягарів, зменшуються. В результаті на рукоятку 9 з жорстким стрижнем 10 і тримачами 11 через кронштейни (вилки) 8 передаються зменшені величини вібрації, які відповідають вимогам санітарних норм при експлуатації перфоратора у складних гірничо-геологічних умовах. Налаштування пристрою на максимальну ефективність гасіння вібрації досягається вибором мас додаткових і опорних тягарів та жорсткості (довжини) ділянок основного гнучкого стрижня 5 та допоміжних гнучких стрижнів 7. При відповідному виборі вказаних параметрів досягається зменшення величин вібрації на рукоятці 9 при одночасному збільшенні сумарної жорсткості конструкції, що поліпшує управління перфоратором. 1 UA 71776 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Віброзахисний пристрій для переносного перфоратора, що включає кронштейн, прикріплений до корпусу перфоратора, основний гнучкий стрижень, який розміщений в горизонтальній площині перпендикулярно напрямку подачі, додаткові тягарі, сполучені з кінцями гнучкого стрижня, і рукоятку, з'єднану з додатковими тягарями через кронштейни за рахунок пружного зв'язку, який відрізняється тим, що між рукояткою з кронштейнами (вилками) та додатковими тягарями вертикально розташовані допоміжні гнучкі стрижні, серединні ділянки яких проходять через додаткові тягарі. 2 UA 71776 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
