Пристрій для висіву насіння та добрив у ямки

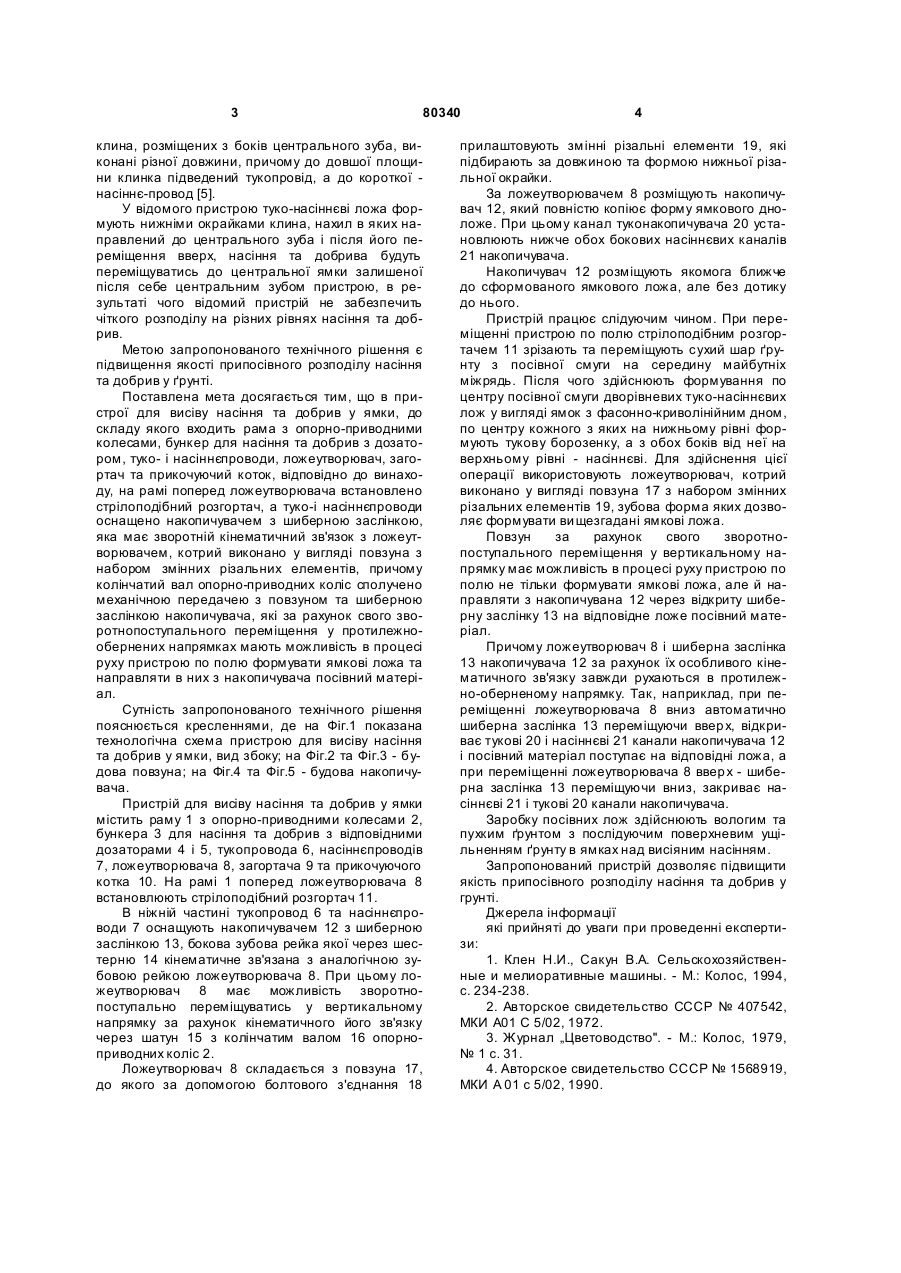

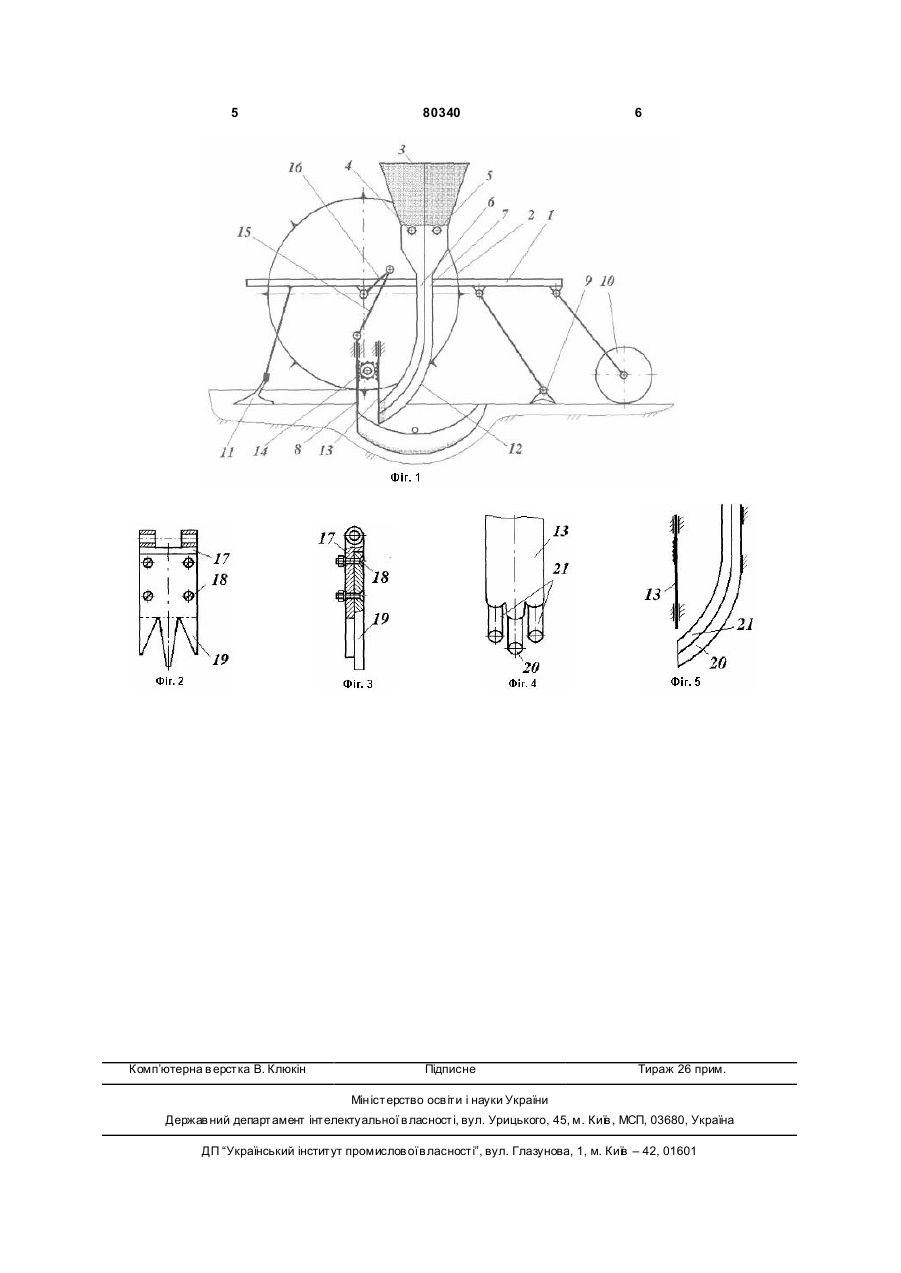

Пристрій для висіву насіння та добрив у ямки, який містить раму з опорно-привідними колесами, бункер для насіння та добрив з дозатором, туко- і насіннєпроводи, ложеутворювач, загортач та закотковуючий коток, який відрізняється тим, що на рамі перед ложеутворювачем встановлено стрілоподібний розгортач, а туко- і насіннєпроводи оснащено накопичувачем з шиберною заслінкою, яка має зворотний кінематичний зв'язок з ложеутворювачем, який виконано у вигляді повзуна з набором змінних різальних елементів, причому колінчатий вал опорно-привідних коліс сполучено механічною передачею з повзуном та шиберною заслінкою накопичувача, які виконані з можливістю за рахунок свого зворотно-поступального переміщення у протилежних напрямках в процесі руху пристрою по полю, формування ямкових лож та спрямовування в них з накопичувача посівного матеріалу. Винахід відноситься до засобів сівби сільськогосподарських культур. Відома сівалка для сівби просапних культур, що містить раму та посівні секції [1]. Недоліком вказаної сівалки є нераціональний розподіл насіння у ґрунті, що в кінцевому підсумку впливає на величину та якість одержаного врожаю. Відомий пристрій для сівби насіння в ямки, до складу якого входить пустотілий диск з голками, в середині яких виконані отвори і в кожній голці закріплений двоплечий важіль, одне плече якого розміщено зовні голки та підпружинено, а друге плече виконано у вигляді пластини клапану та розміщено в порожнині голки. Відкриття клапану здійснюється за рахунок взаємодії важіля клапану з поверхнею поля [2]. Недоліком даної конструкції є неможливість відкриття клапанів ямоутворювачів з-за нерівності поверхні та різноманітної щільності ґрунту по всьому масиву поля. Окрім цього, пусто тілі голки забиваються до самих клапанів землею, порушуючи технологічний процес сівби. Відома ручна саджалка, яка включає корпус з ямоутворюючим пристроєм, бункер для насіння з висівним механізмом [3]. Недоліком даної саджалки є те, що вона не має можливості одночасно з висівом насіння вносити стартову дозу добрив. Відомий пристрій для копання ямок у ґр унті, що містить важіль, на якому закріплений роз'ємний циліндр [4]. Недоліком відомого пристрою є те, що він не забезпечує якісного формування ямок із-за осипання ґрунту з бокових стінок новосформованих ямок. Відомий також пристрій для посадки насіннєвого матеріалу в ямки, що включає зуб та клинок з ріжучою окрайкою, причому пристрій забезпечений туко- та насіннєпроводами, при цьому площини UA (11) 80340 (13) (21) a200511553 (22) 05.12.2005 (24) 10.09.2007 (46) 10.09.2007, Бюл. №14, 2007р. (72) Білоконь Олександр Петрович, Кисельов Олексій Васильович, Ситченко Євгеній Іванович, Пацула Олександр Миколайович, Чехов Анатолій Васильович (73) ІНСТИТУТ ОЛІЙНИХ КУЛЬТУР УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ Н АУК (56) Журнал "Цветоводство" - М.:Колос, 1979, №1. - C.31. SU 407542, A01C 7/02, 08.04.1974 SU 1568919, A01C 5/02, 07.06.1990 RU 2155465, A01C 7/00, 10.09.2000 SU 1120932, A01C 7/00, 7/20, 30.10.1984 SU 1076014, A01C 7/18, 28.02.1984 UA 73419, A01C 7/00, A01B 79/02, A01B 49/06, 15.07.2005 JP 63301704, A01B 49/00, A01C 5/06, A01C 7/08, 08.12.1988 US 6230636 B1, A01C 7/08, 15.05.2001 C2 2 (19) 1 3 80340 клина, розміщених з боків центрального зуба, виконані різної довжини, причому до довшої площини клинка підведений тукопровід, а до короткої насіннє-провод [5]. У відомого пристрою туко-насіннєві ложа формують нижніми окрайками клина, нахил в яких направлений до центрального зуба і після його переміщення вверх, насіння та добрива будуть переміщуватись до центральної ямки залишеної після себе центральним зубом пристрою, в результаті чого відомий пристрій не забезпечить чіткого розподілу на різних рівнях насіння та добрив. Метою запропонованого технічного рішення є підвищення якості припосівного розподілу насіння та добрив у ґрунті. Поставлена мета досягається тим, що в пристрої для висіву насіння та добрив у ямки, до складу якого входить рама з опорно-приводними колесами, бункер для насіння та добрив з дозатором, туко- і насіннєпроводи, ложеутворювач, загортач та прикочуючий коток, відповідно до винаходу, на рамі поперед ложеутворювача встановлено стрілоподібний розгортач, а туко-і насіннєпроводи оснащено накопичувачем з шиберною заслінкою, яка має зворотній кінематичний зв'язок з ложеутворювачем, котрий виконано у вигляді повзуна з набором змінних різальних елементів, причому колінчатий вал опорно-приводних коліс сполучено механічною передачею з повзуном та шиберною заслінкою накопичувача, які за рахунок свого зворотнопоступального переміщення у протилежнообернених напрямках мають можливість в процесі руху пристрою по полю формувати ямкові ложа та направляти в них з накопичувача посівний матеріал. Сутність запропонованого технічного рішення пояснюється кресленнями, де на Фіг.1 показана технологічна схема пристрою для висіву насіння та добрив у ямки, вид збоку; на Фіг.2 та Фіг.3 - будова повзуна; на Фіг.4 та Фіг.5 - будова накопичувача. Пристрій для висіву насіння та добрив у ямки містить раму 1 з опорно-приводними колесами 2, бункера 3 для насіння та добрив з відповідними дозаторами 4 і 5, тукопровода 6, насіннєпроводів 7, ложеутворювача 8, загортача 9 та прикочуючого котка 10. На рамі 1 поперед ложеутворювача 8 встановлюють стрілоподібний розгортач 11. В ніжній частині тукопровод 6 та насіннєпроводи 7 оснащують накопичувачем 12 з шиберною заслінкою 13, бокова зубова рейка якої через шестерню 14 кінематичне зв'язана з аналогічною зубовою рейкою ложеутворювача 8. При цьому ложеутворювач 8 має можливість зворотнопоступально переміщуватись у вертикальному напрямку за рахунок кінематичного його зв'язку через шатун 15 з колінчатим валом 16 опорноприводних коліс 2. Ложеутворювач 8 складається з повзуна 17, до якого за допомогою болтового з'єднання 18 4 прилаштовують змінні різальні елементи 19, які підбирають за довжиною та формою нижньої різальної окрайки. За ложеутворювачем 8 розміщують накопичувач 12, який повністю копіює форму ямкового дноложе. При цьому канал туконакопичувача 20 установлюють нижче обох бокових насіннєвих каналів 21 накопичувача. Накопичувач 12 розміщують якомога ближче до сформованого ямкового ложа, але без дотику до нього. Пристрій працює слідуючим чином. При переміщенні пристрою по полю стрілоподібним розгортачем 11 зрізають та переміщують сухий шар ґрунту з посівної смуги на середину майбутніх міжрядь. Після чого здійснюють формування по центру посівної смуги дворівневих туко-насіннєвих лож у вигляді ямок з фасонно-криволінійним дном, по центру кожного з яких на нижньому рівні формують тукову борозенку, а з обох боків від неї на верхньому рівні - насіннєві. Для здійснення цієї операції використовують ложеутворювач, котрий виконано у вигляді повзуна 17 з набором змінних різальних елементів 19, зубова форма яких дозволяє формувати ви щезгадані ямкові ложа. Повзун за рахунок свого зворотнопоступального переміщення у вертикальному напрямку має можливість в процесі руху пристрою по полю не тільки формувати ямкові ложа, але й направляти з накопичувана 12 через відкриту шиберну заслінку 13 на відповідне ложе посівний матеріал. Причому ложеутворювач 8 і шиберна заслінка 13 накопичувача 12 за рахунок їх особливого кінематичного зв'язку завжди рухаються в протилежно-оберненому напрямку. Так, наприклад, при переміщенні ложеутворювача 8 вниз автоматично шиберна заслінка 13 переміщуючи ввер х, відкриває тукові 20 і насіннєві 21 канали накопичувача 12 і посівний матеріал поступає на відповідні ложа, а при переміщенні ложеутворювача 8 ввер х - шиберна заслінка 13 переміщуючи вниз, закриває насіннєві 21 і тукові 20 канали накопичувача. Заробку посівних лож здійснюють вологим та пухким ґрунтом з послідуючим поверхневим ущільненням ґрунту в ямках над висіяним насінням. Запропонований пристрій дозволяє підвищити якість припосівного розподілу насіння та добрив у грунті. Джерела інформації які прийняті до уваги при проведенні експертизи: 1. Клен Н.И., Сакун Β.Α. Сельскохозяйственные и мелиоративные машины. - Μ.: Колос, 1994, с. 234-238. 2. Авторское свидетельство СССР № 407542, МКИ А01 С 5/02, 1972. 3. Журнал „Цветоводство". - Μ.: Колос, 1979, № 1 с. 31. 4. Авторское свидетельство СССР № 1568919, МКИ А 01 с 5/02, 1990. 5 Комп’ютерна в ерстка В. Клюкін 80340 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
