Підсилений броньований волоконно-оптичний кабель

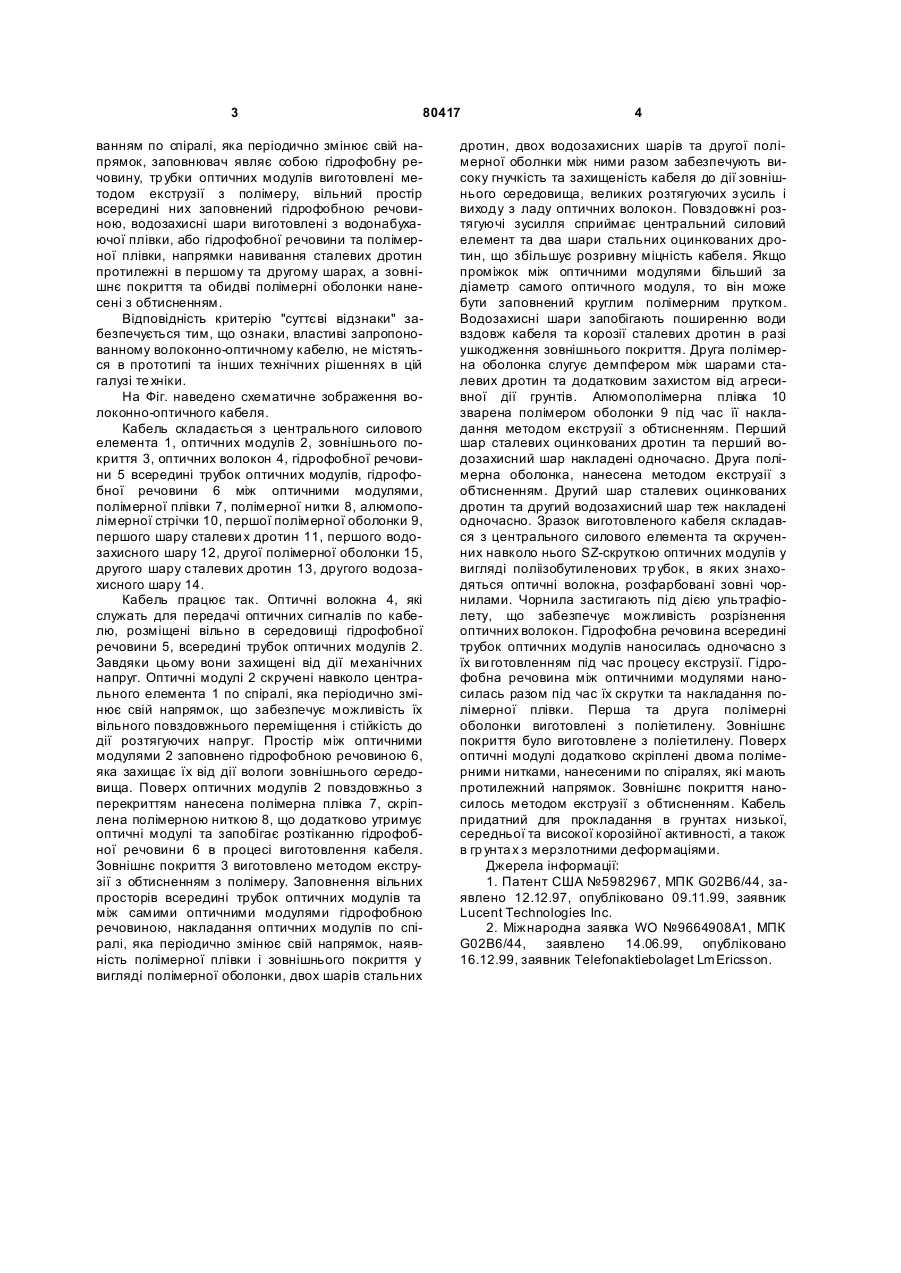

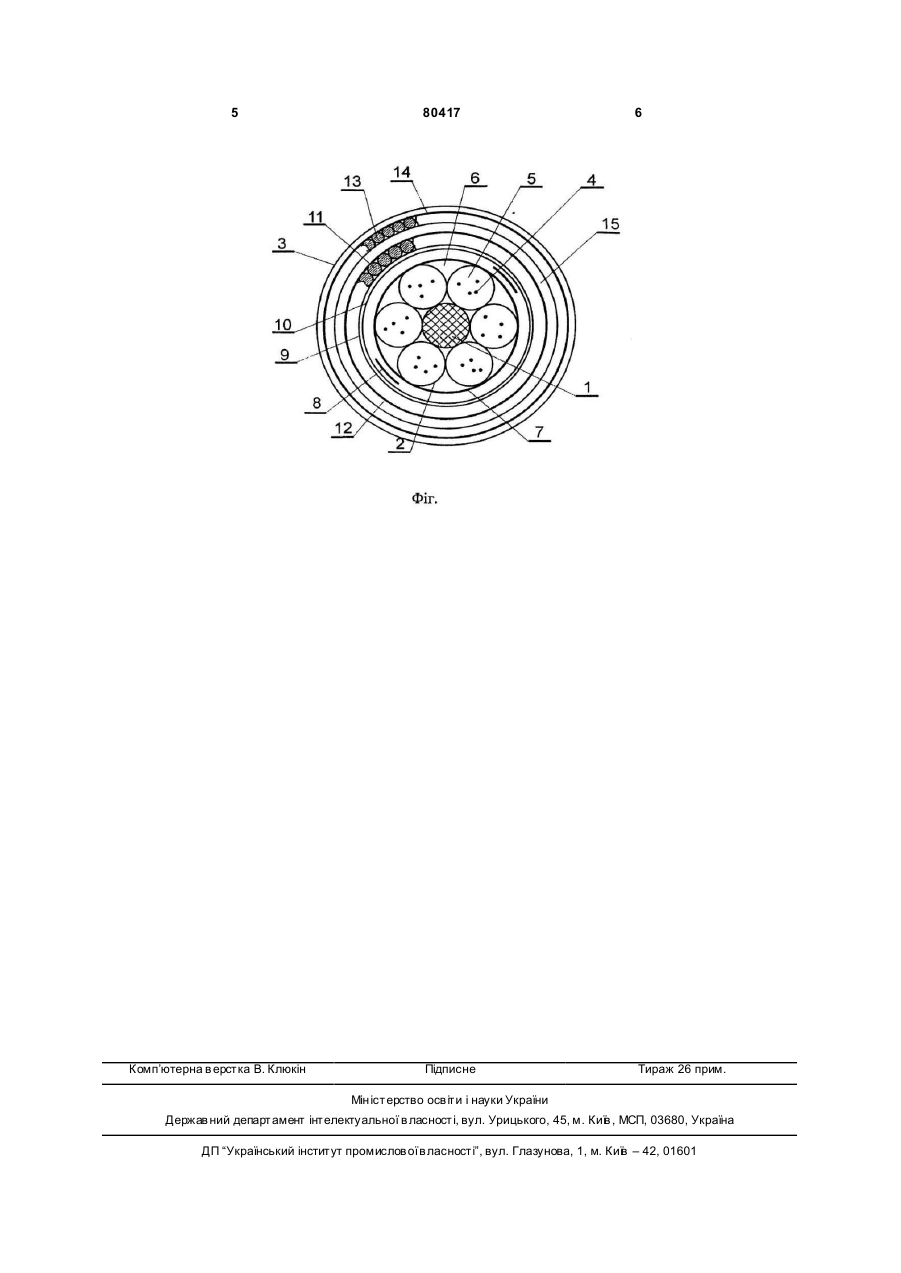

Підсилений броньований волоконно-оптичний кабель, який складається з центрального силового елемента, розміщених навколо нього оптичних модулів у вигляді тр убок з оптичними волокнами в C2 1 3 80417 ванням по спіралі, яка періодично змінює свій напрямок, заповнювач являє собою гідрофобну речовину, тр убки оптичних модулів виготовлені методом екструзії з полімеру, вільний простір всередині них заповнений гідрофобною речовиною, водозахисні шари виготовлені з водонабухаючої плівки, або гідрофобної речовини та полімерної плівки, напрямки навивання сталевих дротин протилежні в першому та другому шарах, а зовнішнє покриття та обидві полімерні оболонки нанесені з обтисненням. Відповідність критерію "суттєві відзнаки" забезпечується тим, що ознаки, властиві запропонованному волоконно-оптичному кабелю, не містяться в прототипі та інших технічних рішеннях в цій галузі те хніки. На Фіг. наведено схематичне зображення волоконно-оптичного кабеля. Кабель складається з центрального силового елемента 1, оптичних модулів 2, зовнішнього покриття 3, оптичних волокон 4, гідрофобної речовини 5 всередині трубок оптичних модулів, гідрофобної речовини 6 між оптичними модулями, полімерної плівки 7, полімерної нитки 8, алюмополімерної стрічки 10, першої полімерної оболонки 9, першого шару сталеви х дротин 11, першого водозахисного шару 12, другої полімерної оболонки 15, другого шару сталевих дротин 13, другого водозахисного шару 14. Кабель працює так. Оптичні волокна 4, які служать для передачі оптичних сигналів по кабелю, розміщені вільно в середовищі гідрофобної речовини 5, всередині трубок оптичних модулів 2. Завдяки цьому вони захищені від дії механічних напруг. Оптичні модулі 2 скручені навколо центрального елемента 1 по спіралі, яка періодично змінює свій напрямок, що забезпечує можливість їх вільного повздовжнього переміщення і стійкість до дії розтягуючих напруг. Простір між оптичними модулями 2 заповнено гідрофобною речовиною 6, яка захищає їх від дії вологи зовнішнього середовища. Поверх оптичних модулів 2 повздовжньо з перекриттям нанесена полімерна плівка 7, скріплена полімерною ниткою 8, що додатково утримує оптичні модулі та запобігає розтіканню гідрофобної речовини 6 в процесі виготовлення кабеля. Зовнішнє покриття 3 виготовлено методом екструзії з обтисненням з полімеру. Заповнення вільних просторів всередині трубок оптичних модулів та між самими оптичними модулями гідрофобною речовиною, накладання оптичних модулів по спіралі, яка періодично змінює свій напрямок, наявність полімерної плівки і зовнішнього покриття у вигляді полімерної оболонки, двох шарів стальних 4 дротин, двох водозахисних шарів та другої полімерної оболнки між ними разом забезпечують високу гнучкість та захищеність кабеля до дії зовнішнього середовища, великих розтягуючих з усиль і виходу з ладу оптичних волокон. Повздовжні розтягуючі зусилля сприймає центральний силовий елемент та два шари стальних оцинкованих дротин, що збільшує розривну міцність кабеля. Якщо проміжок між оптичними модулями більший за діаметр самого оптичного модуля, то він може бути заповнений круглим полімерним прутком. Водозахисні шари запобігають поширенню води вздовж кабеля та корозії сталевих дротин в разі ушкодження зовнішнього покриття. Друга полімерна оболонка слугує демпфером між шарами сталевих дротин та додатковим захистом від агресивної дії грунтів. Алюмополімерна плівка 10 зварена полімером оболонки 9 під час її накладання методом екструзії з обтисненням. Перший шар сталевих оцинкованих дротин та перший водозахисний шар накладені одночасно. Друга полімерна оболонка, нанесена методом екструзії з обтисненням. Другий шар сталевих оцинкованих дротин та другий водозахисний шар теж накладені одночасно. Зразок виготовленого кабеля складався з центрального силового елемента та скрученних навколо нього SZ-скруткою оптичних модулів у вигляді поліізобутиленових тр убок, в яких знаходяться оптичні волокна, розфарбовані зовні чорнилами. Чорнила застигають під дією ультрафіолету, що забезпечує можливість розрізнення оптичних волокон. Гідрофобна речовина всередині трубок оптичних модулів наносилась одночасно з їх ви готовленням під час процесу екструзії. Гідрофобна речовина між оптичними модулями наносилась разом під час їх скрутки та накладання полімерної плівки. Перша та друга полімерні оболонки виготовлені з поліетилену. Зовнішнє покриття було виготовлене з поліетилену. Поверх оптичні модулі додатково скріплені двома полімерними нитками, нанесеними по спіралях, які мають протилежний напрямок. Зовнішнє покриття наносилось методом екструзії з обтисненням. Кабель придатний для прокладання в грунтах низької, середньої та високої корозійної активності, а також в гр унта х з мерзлотними деформаціями. Джерела інформації: 1. Патент США №5982967, МПК G02В6/44, заявлено 12.12.97, опубліковано 09.11.99, заявник Lucent Technologies Inc. 2. Міжнародна заявка WO №9664908А1, МПК G02В6/44, заявлено 14.06.99, опубліковано 16.12.99, заявник Telefonaktiebolaget LmEricsson. 5 Комп’ютерна в ерстка В. Клюкін 80417 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
