Захищений броньований волоконно-оптичний кабель

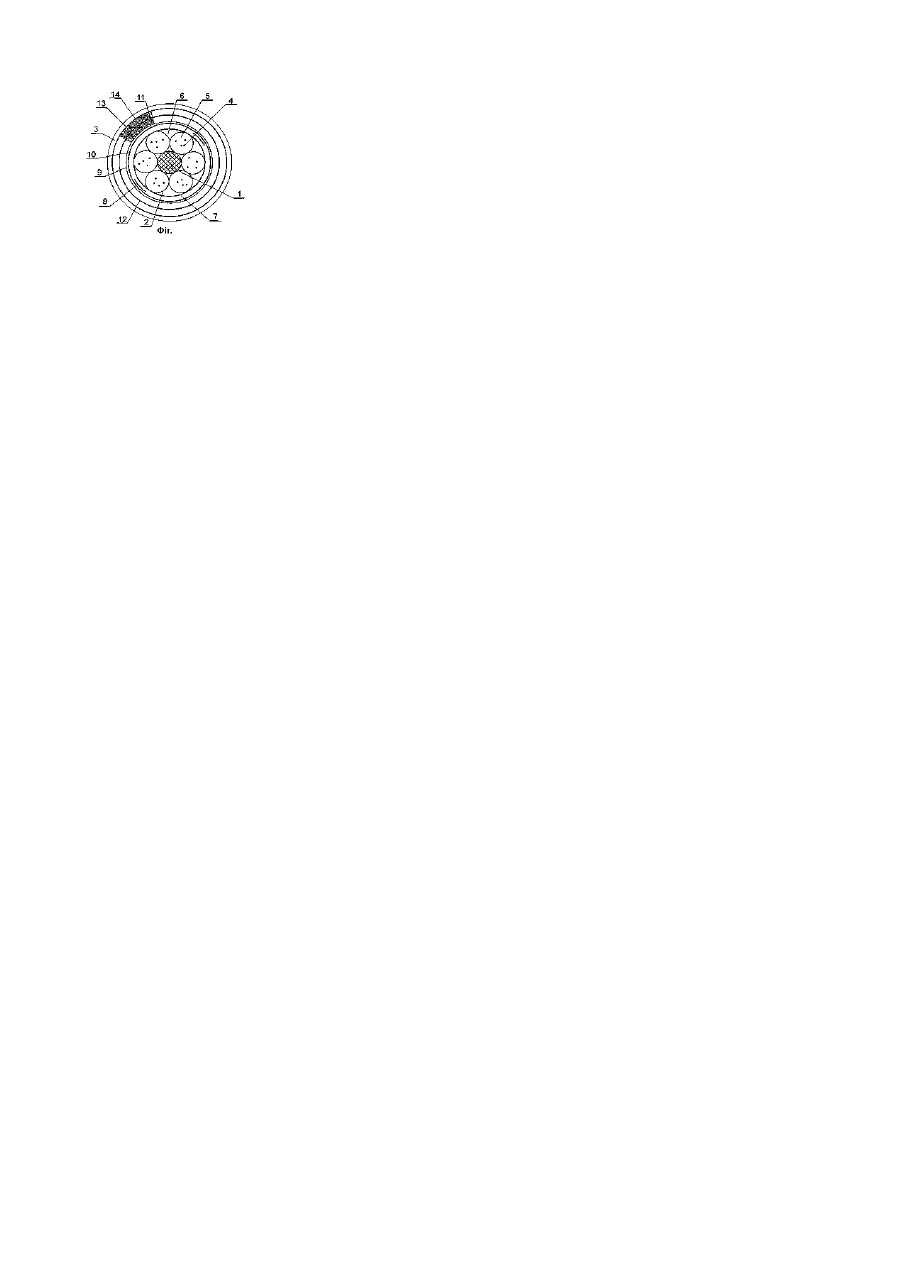

Корисна модель відноситься до волоконно-оптичних кабелів для передачі оптичних сигналів. Відомий волоконно-оптичний кабель, який містить скловолокно та послідовно нанесені на нього захисне покриття і оболонку [1]. Його недоліком є недостатня кількість оптичних волокон та низька стійкість до дії зовнішнього середовища. Найбільш близьким до запропонованої корисної моделі є волоконно-оптичний кабель, що складається з центрального силового елемента, розміщених навколо нього оптичних модулів у вигляді трубок з оптичними волокнами в них, заповнювача між оптичними модулями та зовнішнього покриття. Центральний силовий елемент, з'єднаний з оптичними модулями з допомогою клею. Простір між оптичними модулями заповнений пористим матеріалом, який сприяє фіксації трубок оптичних модулів [2]. Недоліком згаданого вище кабелю є недостатня стійкість до дії зовнішнього середовища та механічних ушкоджень, особливо при його перегинах, внаслідок чого руйнується заповнювач та оптичні модулі, і ви ходять з ладу оптичні волокна. Задачею корисної моделі є підвищення стійкості кабелю до агресивної дії зовнішнього середовища та механічних ушкоджень. Поставлена задача вирішується наявністю додаткових елементів та їх взаємозв'язками і технологією виготовлення конструкції кабеля. Відповідність критерію "новизна" запропонованому волоконно-оптичному кабелю забезпечує те, що він додатково містить між оптичними модулями та зовнішнім покриттям нанесену повздовжньо з перекриттям та скріплену полімерною ниткою полімерну плівку, нанесену повздовжньо з перекриттям алюмополімерну стрічку, полімерну оболонку, перший суцільний шар сталевих, нанесених навиванням, оцинкованих дротин, перший водозахисний шар, другий суцільний шар сталевих, нанесених навиванням, оцинкованих дротин та другий водозахисний шар, причому оптичні модулі нанесені навиванням по спіралі, яка періодично змінює свій напрямок, заповнювач являє собою гідрофобну речовину, зовнішнє покриття та трубки оптичних модулів виготовлені методом екструзії з полімеру, вільний простір всередині них заповнений гідрофобною речовиною, водозахисні шари виготовлені з водонабухаючої плівки, або гідрофобної речовини та полімерної плівки, а напрямки навивання сталевих дротин протилежні в першому та другому шарах. Відповідність критерію "суттєві відзнаки" забезпечується тим, що ознаки, властиві запропонованому волоконно-оптичному кабелю, не містяться в прототипі та інших те хнічних рішеннях в цій галузі те хніки. На фіг. наведено схематичне зображення волоконно-оптичного кабеля. Кабель складається з центрального силового елемента 1, оптичних модулів 2, зовнішнього покриття 3, оптичних волокон 4, гідрофобної речовини 5 всередині трубок оптичних модулів, гідрофобної речовини 6 між оптичними модулями, полімерної плівки 7, полімерної нитки 8, алюмополімерної стрічки 10, полімерної оболонки 9, першого шару сталевих дротин 11, першого водозахисного шару 12, другого шару сталеви х дротин 13, другого водозахисного шару 14. Кабель працює так. Оптичні волокна 4, які служать для передачі оптичних сигналів по кабелю, розміщені вільно в середовищі гідрофобної речовини 5, всередині трубок оптичних модулів 2. Завдяки цьому вони захищені від дії механічних напруг. Оптичні модулі 2 скручені навколо центрального елемента 1 по спіралі, яка періодично змінює свій напрямок, що забезпечує можливість їх вільного повздовжнього переміщення і стійкість до дії розтягуючих напруг. Простір між оптичними модулями 2 заповнено гідрофобною речовиною 6, яка захищає їх від дії вологи зовнішнього середовища. Поверх оптичних модулів 2 повздовжньо з перекриттям нанесена полімерна плівка 7, скріплена полімерною ниткою 8, що додатково утримує оптичні модулі та запобігає розтіканню гідрофобної речовини 6 в процесі виготовлення кабелю. Зовнішнє покриття 3 виготовлено методом екструзії з обтисненням з полімеру. Заповнення вільних просторів всередині трубок оптичних модулів та між самими оптичними модулями гідрофобною речовиною, накладання оптичних модулів по спіралі, яка періодично змінює свій напрямок, наявність полімерної плівки і зовнішнього покриття у вигляді полімерної оболонки та двох шарів стальних дротин і двох водозахисних шарів разом забезпечують високу гнучкість та захищеність кабеля до дії зовнішнього середовища, великих розтягуючи х з усиль і ви ходу з ладу оптичних волокон. Повздовжні розтягуючі зусилля сприймає центральний силовий елемент та два шари стальних оцинкованих дротин, що збільшує розривну міцність кабеля. Якщо проміжок між оптичними модулями більший за діаметр самого оптичного модуля, то він може бути заповнений круглим полімерним прутком. Водозахисні шари запобігають поширенню води вздовж кабелю та корозії сталевих дротин в разі ушкодження зовнішнього покриття. Алюмополімерна плівка 10 зварена полімером оболонки 9 під час її накладання методом екструзії з обтисненням. Перший шар сталевих оцинкованих дротин та перший водозахисний шар накладені одночасно. Другий шар сталевих оцинкованих дротин та другий водозахисний шар теж накладені одночасно. Зразок виготовленого кабеля складався з центрального силового елемента та скручених навколо нього SZ-скруткою оптичних модулів у вигляді поліізобутиленових трубок, в яких знаходяться оптичні волокна, розфарбовані зовні чорнилами. Чорнила застигають під дією ультрафіолету, що забезпечує можливість розрізнення оптичних волокон. Гідрофобна речовина всередині трубок оптичних модулів наносилась одночасно з їх виготовленням під час процесу екструзії. Гідрофобна речовина між оптичними модулями наносилась разом під час їх скрутки та накладання полімерної плівки. Полімерна оболонка виготовлена з поліетилену. Зовнішнє покриття було виготовлене з поліетилену методом екструзії. Поверх оптичні модулі додатково скріплені двома полімерними нитками, нанесеними по спіралях, які мають протилежний напрямок. Зовнішнє покриття наносилось методом екструзії з обтисненням. Кабель придатний для прокладання в грунтах всі х категорій, а також в судноплавних річках та глибоководних, каналах. 1. Патент США №5982967, МПК G02B6/44, заявлено 12.12.97, опубліковано 09.11.99, заявник Lucent Technologies Inc. 2. Міжнародна заявка WO №9664908А1, МПК G02B6/44, заявлено 14.06.99, опубліковано 16.12.99, заявник Telefonaktiebolaget Lm Ericsson.
