Армований волоконно-оптичний кабель в металевій оболонці

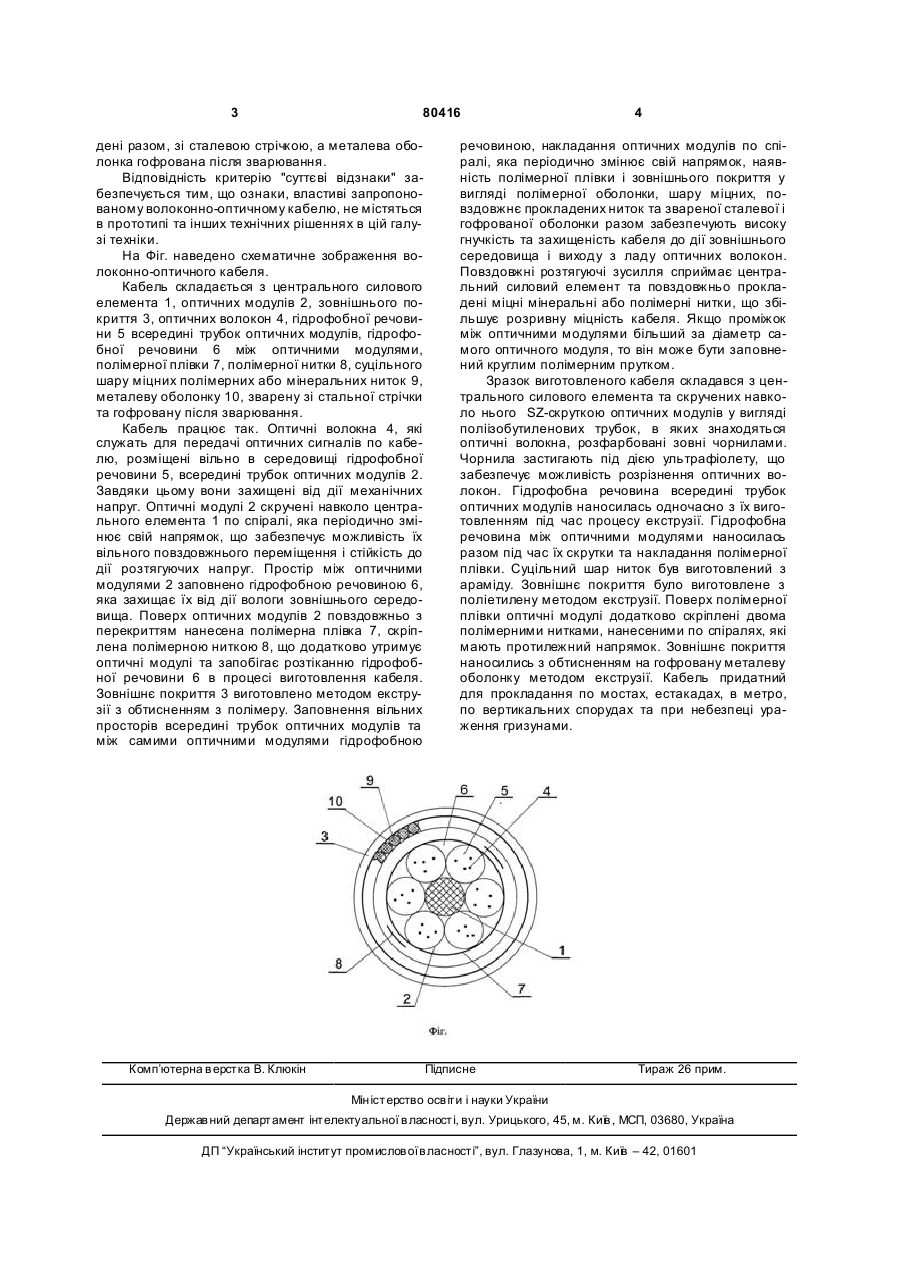

Армований волоконно-оптичний кабель в металевій оболонці, який складається з центрального силового елемента, розміщених навколо нього оптичних модулів у вигляді тр убок з оптичними C2 1 3 80416 дені разом, зі сталевою стрічкою, а металева оболонка гофрована після зварювання. Відповідність критерію "суттєві відзнаки" забезпечується тим, що ознаки, властиві запропонованому волоконно-оптичному кабелю, не містяться в прототипі та інших технічних рішеннях в цій галузі техніки. На Фіг. наведено схематичне зображення волоконно-оптичного кабеля. Кабель складається з центрального силового елемента 1, оптичних модулів 2, зовнішнього покриття 3, оптичних волокон 4, гідрофобної речовини 5 всередині трубок оптичних модулів, гідрофобної речовини 6 між оптичними модулями, полімерної плівки 7, полімерної нитки 8, суцільного шару міцних полімерних або мінеральних ниток 9, металеву оболонку 10, зварену зі стальної стрічки та гофровану після зварювання. Кабель працює так. Оптичні волокна 4, які служать для передачі оптичних сигналів по кабелю, розміщені вільно в середовищі гідрофобної речовини 5, всередині трубок оптичних модулів 2. Завдяки цьому вони захищені від дії механічних напруг. Оптичні модулі 2 скручені навколо центрального елемента 1 по спіралі, яка періодично змінює свій напрямок, що забезпечує можливість їх вільного повздовжнього переміщення і стійкість до дії розтягуючих напруг. Простір між оптичними модулями 2 заповнено гідрофобною речовиною 6, яка захищає їх від дії вологи зовнішнього середовища. Поверх оптичних модулів 2 повздовжньо з перекриттям нанесена полімерна плівка 7, скріплена полімерною ниткою 8, що додатково утримує оптичні модулі та запобігає розтіканню гідрофобної речовини 6 в процесі виготовлення кабеля. Зовнішнє покриття 3 виготовлено методом екструзії з обтисненням з полімеру. Заповнення вільних просторів всередині трубок оптичних модулів та між самими оптичними модулями гідрофобною Комп’ютерна в ерстка В. Клюкін 4 речовиною, накладання оптичних модулів по спіралі, яка періодично змінює свій напрямок, наявність полімерної плівки і зовнішнього покриття у вигляді полімерної оболонки, шару міцних, повздовжнє прокладених ниток та звареної сталевої і гофрованої оболонки разом забезпечують високу гнучкість та захищеність кабеля до дії зовнішнього середовища і виходу з ладу оптичних волокон. Повздовжні розтягуючі зусилля сприймає центральний силовий елемент та повздовжньо прокладені міцні мінеральні або полімерні нитки, що збільшує розривну міцність кабеля. Якщо проміжок між оптичними модулями більший за діаметр самого оптичного модуля, то він може бути заповнений круглим полімерним прутком. Зразок виготовленого кабеля складався з центрального силового елемента та скручених навколо нього SZ-скруткою оптичних модулів у вигляді поліізобутиленових трубок, в яких знаходяться оптичні волокна, розфарбовані зовні чорнилами. Чорнила застигають під дією ультрафіолету, що забезпечує можливість розрізнення оптичних волокон. Гідрофобна речовина всередині трубок оптичних модулів наносилась одночасно з їх виготовленням під час процесу екструзії. Гідрофобна речовина між оптичними модулями наносилась разом під час їх скрутки та накладання полімерної плівки. Суцільний шар ниток був виготовлений з араміду. Зовнішнє покриття було виготовлене з поліетилену методом екструзії. Поверх полімерної плівки оптичні модулі додатково скріплені двома полімерними нитками, нанесеними по спіралях, які мають протилежний напрямок. Зовнішнє покриття наносились з обтисненням на гофровану металеву оболонку методом екструзії. Кабель придатний для прокладання по мостах, естакадах, в метро, по вертикальних спорудах та при небезпеці ураження гризунами. Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
