Спосіб хімічної обробки насаджень суниці та пристрій для його здійснення

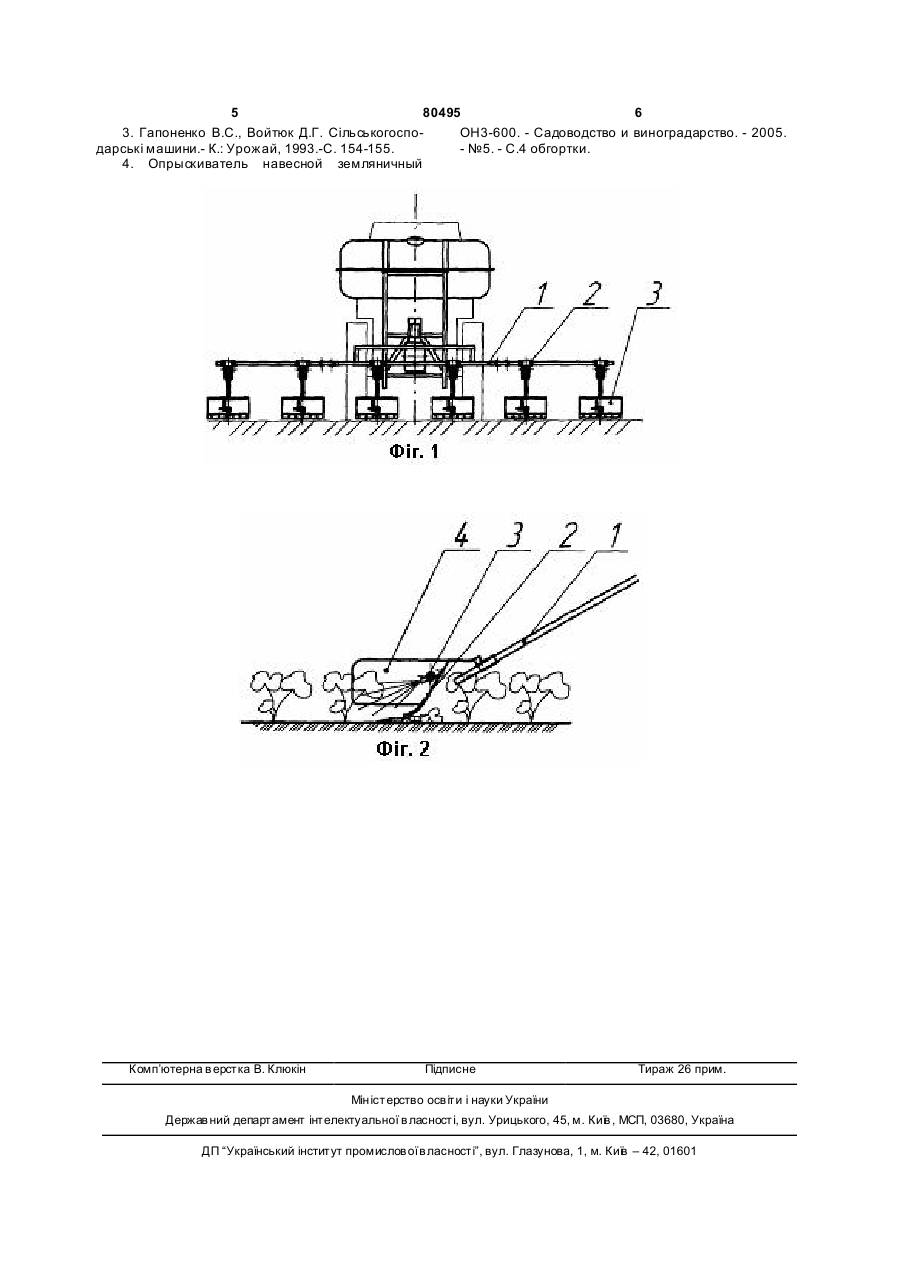

1. Спосіб хімічної обробки насаджень суниці, що включає розпилювання розчину хімічної речовини, який відрізняється тим, що розпилений розчин подають у проміжок між рослинами, який утворює притискаюча пластина при взаємодії з ними. C2 2 (19) 1 3 80495 4 дини осідає на зовнішній частині листя оброблюодним з основних елементів робочої секції є приваних рослин і на поверхні грунту у міжрядді, тому тискаюча пластина, яка у процесі руху агрегату ефективність даного способу низька, а забрудненпритискає рослини до поверхні ґрунту, утворюючи ня ділянки хімічними речовинами - значне. між їх листям проміжок, у який спрямовується розВідомий штанговий начіпний обприскувач ОНпилений розчин хімічної речовини. Безпосередньо 400, який складається з рами, ємкості для робочої на притискаючій пластині закріплено захисний рідини, системи для її подачі та поперечної штанкожух, який утримує розпилений розчин у зоні ги, з розміщеними на ній розпилювачами [3]. розміщення рослин, запобігаючи його перенесенНедоліком його є те, що так як розпилювачі ню вітром на інші ділянки, не призначені для обророзташовані безпосередньо над рослинами, розбки. Робочі секції до штанги закріплені шарнірно і у пилювана рідина розподіляється по поверхні роспроцесі руху кожна з них копіює поверхню ґрунту лин і міжряддя, не потрапляючи на всередину куіндивідуально. щів суниці, де в основному знаходяться шкідники, Пристрій для хімічної обробки насаджень сущо спричиняє невиправдану витрату хімічних заниці виконано у вигляді поперечної штанги, на якій собів, не забезпечуючи необхідної ефективності за допомогою системи навішування утримуються обробки. робочі секції, які складаються з коромисла, притиВідомий начіпний обприскувач ОН3-600 [4], що скаючої пластини, розпилювача та захисного коскладається з рами, ємкості для робочої рідини, жуха. Робочі секції до штанги прикріплені шарнірсистеми для її подачі та поперечної штанги, на но і кожна з них має можливість копіювати рельєф якій змонтовано робочі секції, які утримують безґрунту. посередньо над поверхнею ґрунту спарені розпиЗаявлений спосіб реалізують таким чином. лювачі, який є найбільш близьким по суті до заявПри виконанні технологічної операції робоча секлюваного пристрою. ція рухаючись по ряду рослин притискає їх до поНедоліком даного пристрою є те, що розпилюверхні грун ту притискаючою пластиною. В резульвачі утримуються посередині міжряддя, а відтак таті між притиснутими рослинами та тими, що значна частина хімічної речовини осідає на поверзвільнившись від дії притискаючої пластини повехні ґрунту у міжрядді рослин, тобто витрачається рнулись у своє початкове положення, утворюється неефективно. Крім того, робочі секції обприскуващілина, у напрямку якої з розпилювача подається ча закріплені на штанзі жорстко і не можуть копіюрозпилений розчин хімічної речовини. вати поверхню ґрунту, тобто їх положення відносПристрій працює таким чином. При виконанні но рослин не буде стабільним. В результаті технологічної операції робочі секції пристрою знарозпилений розчин спрямовується на різні ділянки ходяться у вільно підвішеному стані і ковзають по насаджень, що не забезпечує необхідної якості поверхні розміщених у ряду рослин. При цьому обприскування, а також є причиною неефективновони за допомогою притискаючої пластини притиго використання хімічних засобів. скають до поверхні грунту ті рослини, з якими вони В основу першого з групи винаходів поставлеу даний момент взаємодіють. У результаті між но задачу вдосконалення способу обробки насалистям рослин утворюється щілина, у напрямку джень суниці шляхом розпилювання розчину хіміякої розпилюється розчин хімічної речовини. Захичної речовини у проміжок між рослинами, який сний кожух утримує факел розпилу у певному об'утворюється завдяки дії на них притискаючої пласємі та запобігає його зносу вітром на ділянки, які тини, забезпечити необхідні умови проникнення не потребують обробки. розпиленого розчину всередину куща рослин для Застосування запропонованого способу хімічбільш ефективного використання хімічної речовиної обробки насаджень суниці та пристрою для ни та покращення якості обробки при скороченні її його здійснення дозволить підвищити ефективпитомих витрат. ність використання засобів захисту з одночасним В основу др угого з гр упи винаходів поставлено скороченням їх питомих витрат та зменшенням задачу вдосконалити пристрій для хімічної обробшкідливого впливу на навколишнє середовище. ки насаджень суниці шляхом зміни конструкції і Опис ілюстрацій розташування робочих органів забезпечити необНа фіг.1 показано схематичне зображення хідні умови для проникнення хімічної речовини змонтованого на обприскувачі пристрою, що склавсередину куща та утримання розпиленого розчидається з поперечної штанги 1, на якій за допомону у зоні розміщення рослин для підвищення ефегою системи навішування 2 утримуються робочі ктивності використання засобів захисту з одночассекції 3. ним скороченням їх питомих витрат та На фіг.2 показано схематичне зображення розменшенням їх шкідливого впливу на навколишнє бочої секції, що складається з коромисла 1, притисередовище. скаючої пластини 2, розпилювача 3 та захисного Перша поставлена задача вирішується тим, кожуха 4. що у способі обробки насаджень суниці хімічною Джерела інформації: речовиною розпилений розчин подається у промі1. Ме тлицкий O.З., Зейналов A.C. и др. Повыжок між листям рослин, який утворює притискаюча шение эффективности защиты садов и ягодников пластина при взаємодії з ними. Розпилений розчин от вредителей и болезней. Защита ягодников.хімічної речовини деякий час утримується у певСадоводство и виноградарство.- №5.- 2005.- с. 15ному об'ємі, обмеженому поверхнею ґрунту, при22. тискаючою пластиною та захисним кожухом. 2. Холод Н.Я. Экологизированная система заДруга поставлена задача вирішується тим, що щиты земляники.- Садоводство и виноградарсту пристрої для хімічної обробки насаджень суниці во.- №5.- 2001.- С.15. 5 80495 6 3. Гапоненко B.C., Войтюк Д.Г. СільськогоспоОН3-600. - Садоводство и виноградарство. - 2005. дарські машини.- К.: Урожай, 1993.-С. 154-155. - №5. - С.4 обгортки. 4. Опрыскиватель навесной земляничный Комп’ютерна в ерстка В. Клюкін Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
