Горн агломераційної машини

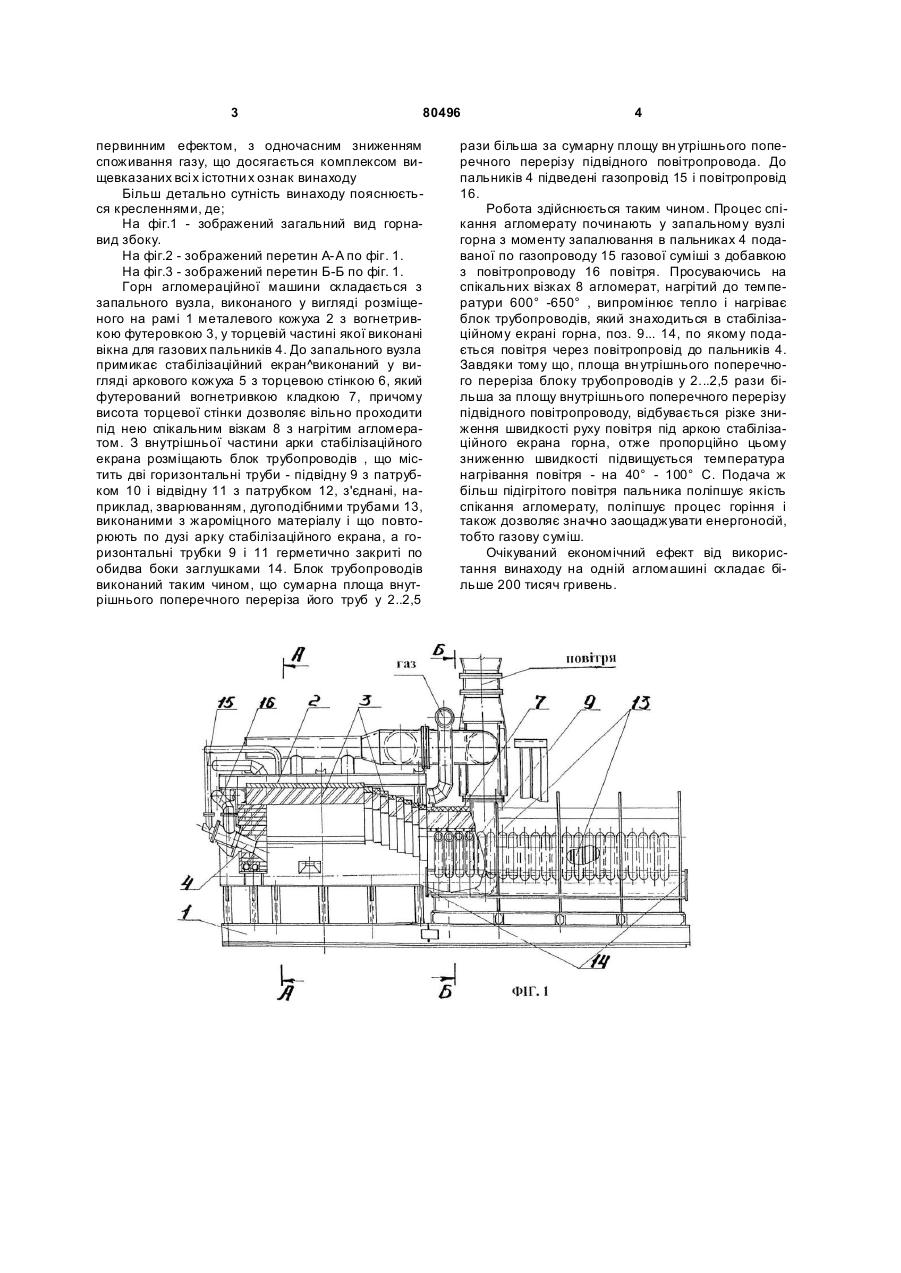

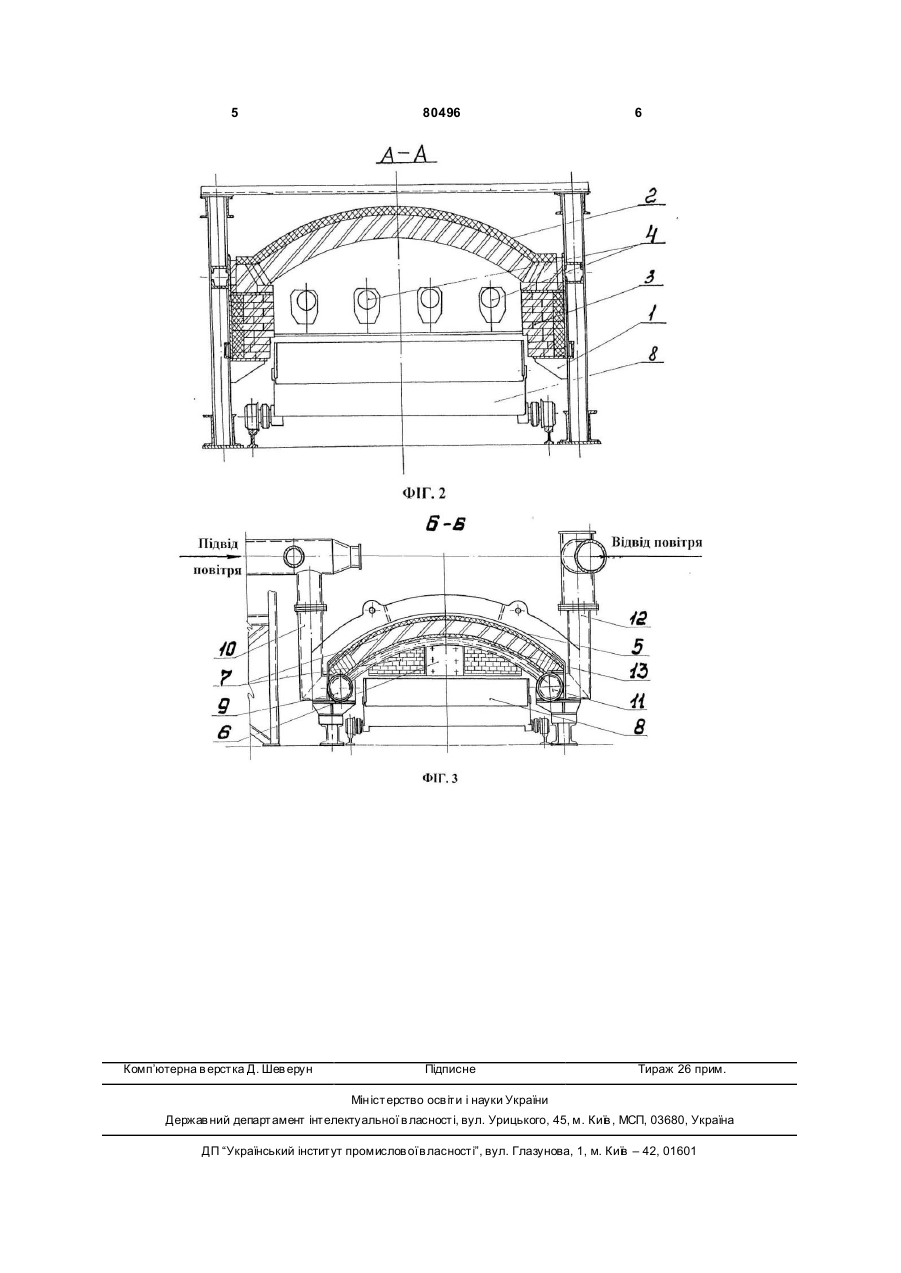

Горн агломераційної машини, який складається із запального вузла, наприклад, з чотирма пальниками, встановленими в торцевій частині, і вузла стабілізаційного екрана, виконаного у вигляді футерованого вогнетривом кожуха з арковим склепінням, який відрізняється тим, що на вн утрішній частині арки стабілізаційного екрана встановлений блок трубопроводів, який містить дві горизонтальні труби, з'єднані дугоподібними трубами з жаростійкого матеріалу, форма яких пасує до арки стабілізаційного екрана, причому сумарна площа поперечного перерізу блока труб у 2-2,5 рази більша за площу поперечного перерізу підвідного повітропроводу. (19) (21) a200604256 (22) 17.04.2006 (24) 25.09.2007 (46) 25.09.2007, Бюл. № 15, 2007 р. (72) Бойко Володимир Семенович, Царицин Евген Олександрович, Сирота Володимир Ілліч, Рогов Леонід Миколайович, Свинаренко Микола Михайлович, Артюхов Микола Миколайович, Хромушин Борис Володимирович, Тітов Валерій Георгійович, Зайка Володимир Якович, Зарапін Іван Леонідович, Оле шка Андрій Миколайович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІН АТ ІМ. ІЛЛІЧА" (56) SU 244351, F27B211/08, 01.01.69 EP 1325275, B22F3/00, 09.07.2003 3 80496 первинним ефектом, з одночасним зниженням споживання газу, що досягається комплексом вищевказаних всі х істотни х ознак винаходу Більш детально сутність винаходу пояснюється кресленнями, де; На фіг.1 - зображений загальний вид горнавид збоку. На фіг.2 - зображений перетин А-А по фіг. 1. На фіг.3 - зображений перетин Б-Б по фіг. 1. Горн агломераційної машини складається з запального вузла, виконаного у вигляді розміщеного на рамі 1 металевого кожуха 2 з вогнетривкою футеровкою 3, у торцевій частині якої виконані вікна для газових пальників 4. До запального вузла примикає стабілізаційний екран^виконаний у вигляді аркового кожуха 5 з торцевою стінкою 6, який футерований вогнетривкою кладкою 7, причому висота торцевої стінки дозволяє вільно проходити під нею спікальним візкам 8 з нагрітим агломератом. З внутрішньої частини арки стабілізаційного екрана розміщають блок трубопроводів , що містить дві горизонтальні труби - підвідну 9 з патрубком 10 і відвідну 11 з патрубком 12, з'єднані, наприклад, зварюванням, дугоподібними трубами 13, виконаними з жароміцного матеріалу і що повторюють по дузі арку стабілізаційного екрана, а горизонтальні трубки 9 і 11 герметично закриті по обидва боки заглушками 14. Блок трубопроводів виконаний таким чином, що сумарна площа внутрішнього поперечного переріза його труб у 2..2,5 4 рази більша за сумарну площу вн утрішнього поперечного перерізу підвідного повітропровода. До пальників 4 підведені газопровід 15 і повітропровід 16. Робота здійснюється таким чином. Процес спікання агломерату починають у запальному вузлі горна з моменту запалювання в пальниках 4 подаваної по газопроводу 15 газової суміші з добавкою з повітропроводу 16 повітря. Просуваючись на спікальних візках 8 агломерат, нагрітий до температури 600° -650° , випромінює тепло і нагріває блок трубопроводів, який знаходиться в стабілізаційному екрані горна, поз. 9... 14, по якому подається повітря через повітропровід до пальників 4. Завдяки тому що, площа вн утрішнього поперечного переріза блоку трубопроводів у 2...2,5 рази більша за площу внутрішнього поперечного перерізу підвідного повітропроводу, відбувається різке зниження швидкості руху повітря під аркою стабілізаційного екрана горна, отже пропорційно цьому зниженню швидкості підвищується температура нагрівання повітря - на 40° - 100° С. Подача ж більш підігрітого повітря пальника поліпшує якість спікання агломерату, поліпшує процес горіння і також дозволяє значно заощаджувати енергоносій, тобто газову суміш. Очікуваний економічний ефект від використання винаходу на одній агломашині складає більше 200 тисяч гривень. 5 Комп’ютерна в ерстка Д. Шев ерун 80496 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
