Пристрій для освітлювальних мереж

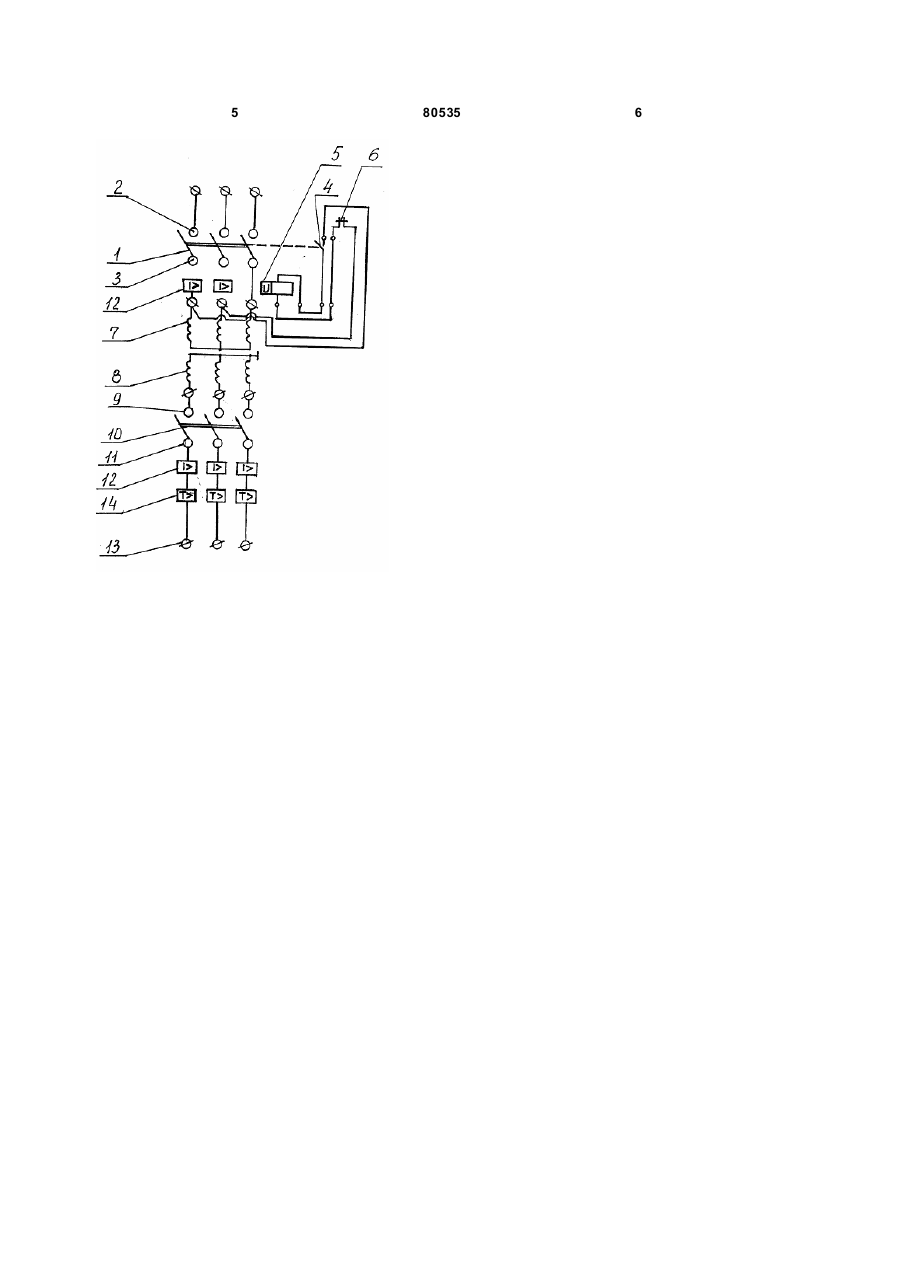

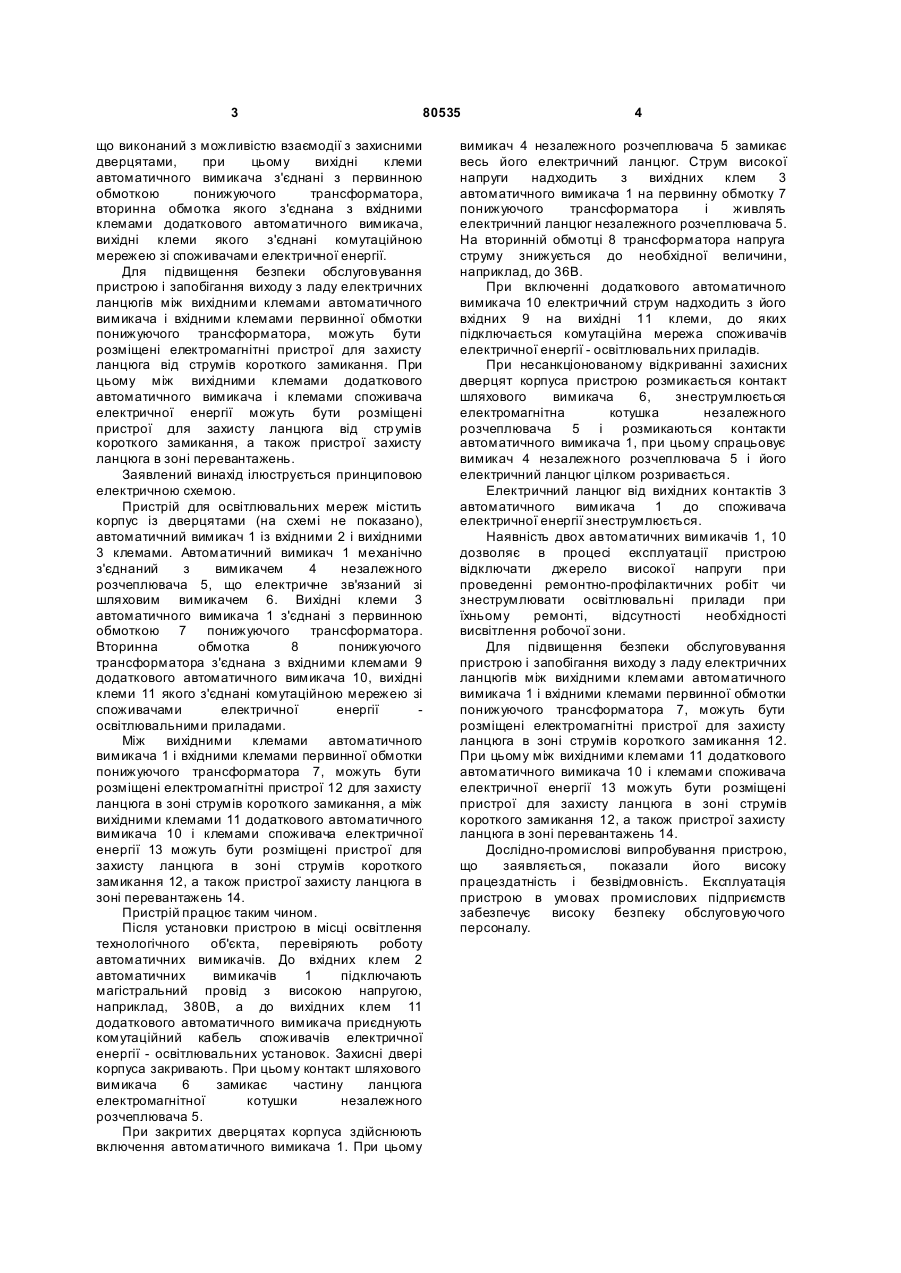

1. Пристрій для освітлювальних мереж, який включає корпус із захисними дверцятами, розташований у корпусі автоматичний вимикач з вхідними й вихідними контактами, який відрізняє ться тим, що контакти автоматичного вимикача механічно зв'язані з вимикачем незалежного розчеплювача, електрично зв'язаного з вихідними клемами автоматичного вимикача та шляховим вимикачем, що виконаний з можливістю 3 80535 що виконаний з можливістю взаємодії з захисними дверцятами, при цьому вихідні клеми автоматичного вимикача з'єднані з первинною обмоткою понижуючого трансформатора, вторинна обмотка якого з'єднана з вхідними клемами додаткового автоматичного вимикача, вихідні клеми якого з'єднані комутаційною мережею зі споживачами електричної енергії. Для підвищення безпеки обслуговування пристрою і запобігання виходу з ладу електричних ланцюгів між вихідними клемами автоматичного вимикача і вхідними клемами первинної обмотки понижуючого трансформатора, можуть бути розміщені електромагнітні пристрої для захисту ланцюга від струмів короткого замикання. При цьому між вихідними клемами додаткового автоматичного вимикача і клемами споживача електричної енергії можуть бути розміщені пристрої для захисту ланцюга від стр умів короткого замикання, а також пристрої захисту ланцюга в зоні перевантажень. Заявлений винахід ілюструється принциповою електричною схемою. Пристрій для освітлювальних мереж містить корпус із дверцятами (на схемі не показано), автоматичний вимикач 1 із вхідними 2 і вихідними 3 клемами. Автоматичний вимикач 1 механічно з'єднаний з вимикачем 4 незалежного розчеплювача 5, що електричне зв'язаний зі шляховим вимикачем 6. Вихідні клеми 3 автоматичного вимикача 1 з'єднані з первинною обмоткою 7 понижуючого трансформатора. Вторинна обмотка 8 понижуючого трансформатора з'єднана з вхідними клемами 9 додаткового автоматичного вимикача 10, вихідні клеми 11 якого з'єднані комутаційною мережею зі споживачами електричної енергії освітлювальними приладами. Між вихідними клемами автоматичного вимикача 1 і вхідними клемами первинної обмотки понижуючого трансформатора 7, можуть бути розміщені електромагнітні пристрої 12 для захисту ланцюга в зоні струмів короткого замикання, а між вихідними клемами 11 додаткового автоматичного вимикача 10 і клемами споживача електричної енергії 13 можуть бути розміщені пристрої для захисту ланцюга в зоні струмів короткого замикання 12, а також пристрої захисту ланцюга в зоні перевантажень 14. Пристрій працює таким чином. Після установки пристрою в місці освітлення технологічного об'єкта, перевіряють роботу автоматичних вимикачів. До вхідних клем 2 автоматичних вимикачів 1 підключають магістральний провід з високою напругою, наприклад, 380В, а до вихідних клем 11 додаткового автоматичного вимикача приєднують комутаційний кабель споживачів електричної енергії - освітлювальних установок. Захисні двері корпуса закривають. При цьому контакт шляхового вимикача 6 замикає частину ланцюга електромагнітної котушки незалежного розчеплювача 5. При закритих дверцятах корпуса здійснюють включення автоматичного вимикача 1. При цьому 4 вимикач 4 незалежного розчеплювача 5 замикає весь його електричний ланцюг. Струм високої напруги надходить з вихідних клем 3 автоматичного вимикача 1 на первинну обмотку 7 понижуючого трансформатора і живлять електричний ланцюг незалежного розчеплювача 5. На вторинній обмотці 8 трансформатора напруга струму знижується до необхідної величини, наприклад, до 36В. При включенні додаткового автоматичного вимикача 10 електричний струм надходить з його вхідних 9 на вихідні 11 клеми, до яких підключається комутаційна мережа споживачів електричної енергії - освітлювальних приладів. При несанкціонованому відкриванні захисних дверцят корпуса пристрою розмикається контакт шляхового вимикача 6, знеструмлюється електромагнітна котушка незалежного розчеплювача 5 і розмикаються контакти автоматичного вимикача 1, при цьому спрацьовує вимикач 4 незалежного розчеплювача 5 і його електричний ланцюг цілком розривається. Електричний ланцюг від вихідних контактів 3 автоматичного вимикача 1 до споживача електричної енергії знеструмлюється. Наявність двох автоматичних вимикачів 1, 10 дозволяє в процесі експлуатації пристрою відключати джерело високої напруги при проведенні ремонтно-профілактичних робіт чи знеструмлювати освітлювальні прилади при їхньому ремонті, відсутності необхідності висвітлення робочої зони. Для підвищення безпеки обслуговування пристрою і запобігання виходу з ладу електричних ланцюгів між вихідними клемами автоматичного вимикача 1 і вхідними клемами первинної обмотки понижуючого трансформатора 7, можуть бути розміщені електромагнітні пристрої для захисту ланцюга в зоні струмів короткого замикання 12. При цьому між вихідними клемами 11 додаткового автоматичного вимикача 10 і клемами споживача електричної енергії 13 можуть бути розміщені пристрої для захисту ланцюга в зоні струмів короткого замикання 12, а також пристрої захисту ланцюга в зоні перевантажень 14. Дослідно-промислові випробування пристрою, що заявляється, показали його високу працездатність і безвідмовність. Експлуатація пристрою в умовах промислових підприємств забезпечує високу безпеку обслуговуючого персоналу. 5 80535 6
