Плівкова теплиця-парник

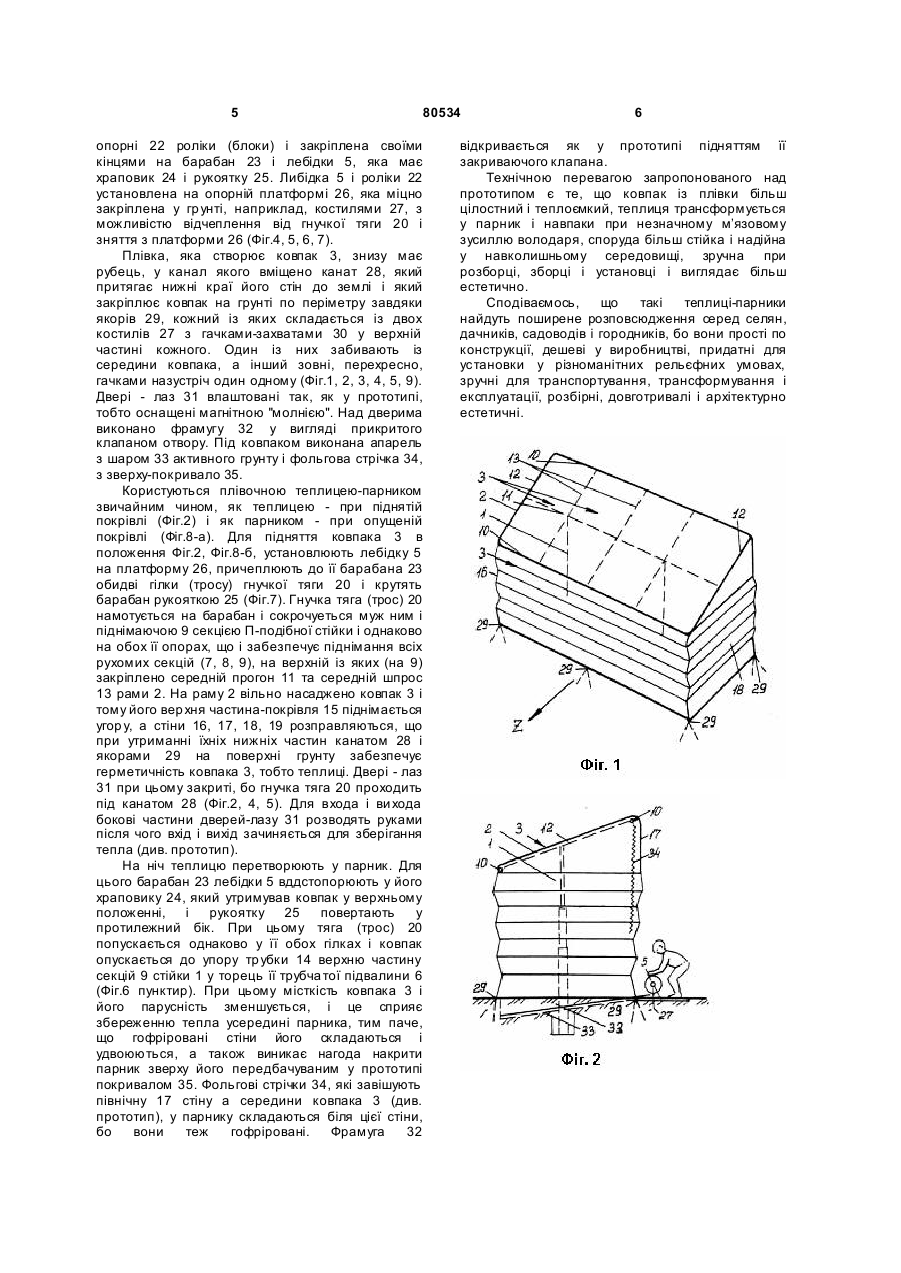

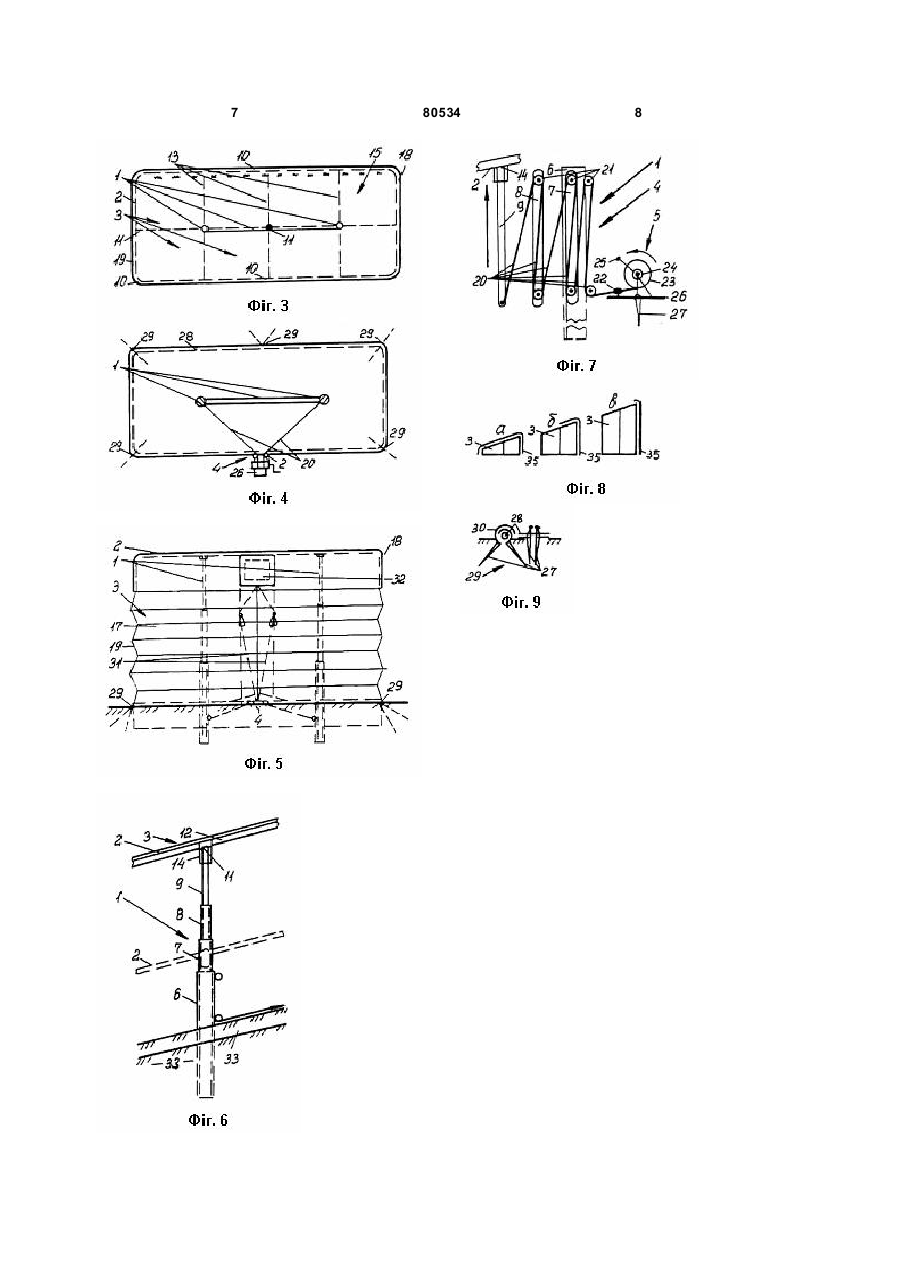

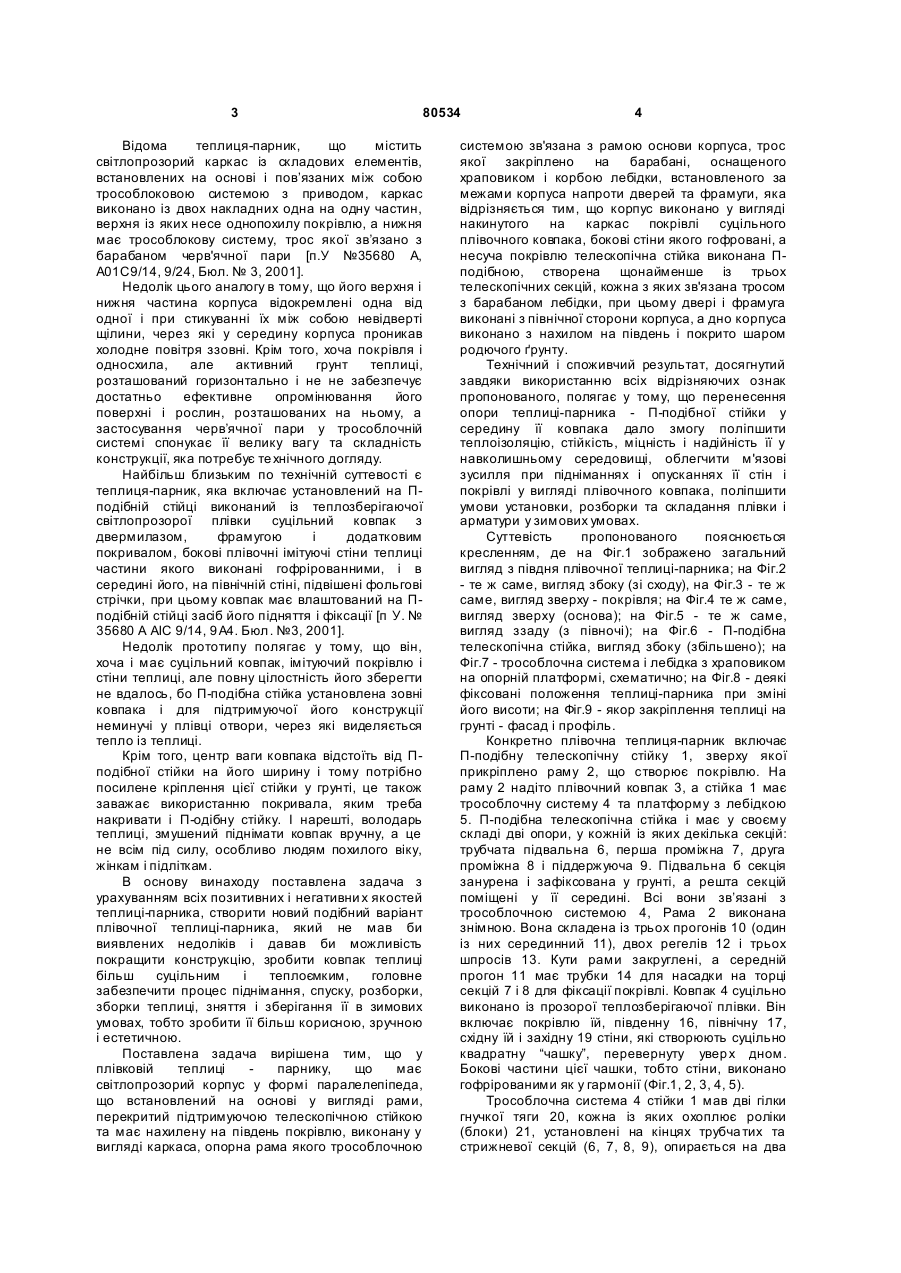

Плівкова теплиця-парник, що має світлопрозорий корпус у формі паралелепіпеда, що встановлений на основі у вигляді рами, перекритий підтримувальною телескопічною стійкою, та має нахилену на південь покрівлю, виконану у вигляді каркаса, опорна рама якого трособлочною системою зв'язана з рамою основи корпуса, трос якої закріплено на барабані, оснащеного храповиком і корбою лебідки, встановленого за межами корпуса напроти дверей та фрамуги , яка відрізняє ться тим, що корпус виконано у вигляді накинутого на каркас покрівлі суцільного плівкового ковпака, бокові стіни якого гофровані, а несуча покрівлю телескопічна стійка виконана П-подібною, утворена щонайменше із трьох телескопічних секцій, кожна з яких зв'язана тросом з барабаном лебідки, при цьому двері і фрамуга виконані з північної сторони корпуса, а дно корпуса виконано з нахилом на південь і покрито шаром родючого ґрунту. Передбачуваний винахід належить до сільского господарства, зокрема до теплиць та парників. Відома Клинська теплиця, яка має глуху північну стінку і засклену односкатну покрівлю, направлену на південь, при цьому каркас теплиці занурено у траншею і оснащено стелажем і опалювальною піччю [Назаринов Л.В., Теплица в приусадебном хозяйстве, Μ., Россельхозиздат, 1987]. Недолік цієї теплиці у тому, що вона недостатньо освітлена і потребує опалення і, головне, не застосована у неї можливість зберігати тепло за рахунок нахилу її покрівлі і шару ґр унтової суміші до сонячного світлового потоку. Відомі теплиці пдноскатні і двоскатні, які мають світло-прозорі каркаси, торцеві, південні і північні стіни і провздовжні стелажі [Климов В.В., Оборудование теплиц для подсобных и личных хозяйств. Μ., Энергоатомиздат, 1992, с. 9-10]. Недолік їх той же непридатність застосування у районах з малим числом ясних днів по причині низької прозорості каркасів і нехтування необхідністю нахилу їх у південну сторону. Відома теплиця, яка має плівочне покриття, каркас у вигляді дуг з продовжними рівчачками, у яких розміщені пружні притискуючі пояси з крючками на кінцях, скріплених шарнірами і рамками з поперечиною, яка має ряд отворів на дні кожного рівчака (канавки), [авт.св. СРСР №1625428, А01С4/14, Бюл.№5,1987]. Недолік цієї теплиці у складності її конструкції, що спонукає проблеми у виготовленні її елементів, монтування її і у догляді при використанні. Хоч прозорість її добра, але теплоємкість низька, бо нема заглиблення у грунт і нема інших утеплюючих засобів. Також, як і попередні аналоги, вона не находить застосування у власному підсобному хозяйстві. (19) UA (11) 80534 (13) (21) 2004020912 (22) 09.02.2004 (24) 10.10.2007 (72) ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, U A, ПАРХОМЕНКО ІГОР ПЕТРОВИЧ, UA, КАНІШЕВСЬКИЙ СТАНІСЛАВ МИХАЙЛОВИЧ, U A, ЛЕВКО АНАТОЛІЙ МИ ХАЙЛОВИЧ, U A (73) ПЕТРУШЕВСЬКИЙ ІВАН ІВАНОВИЧ, U A (56) Назаринов Л.В. Теплица в приусадебном хозяйстве М.: Россельхозиздат, 1987 Климов В.В. Оборудование теплиц для подсобных и личных хозяйств. - М.: Энергоатомиздат, 1992. С. 9-10 SU 1625428, 02.07.1991 UA 35680, 16.04.2001 SU 1517847, 30.10.1989 FR 2717985, 06.10.1995 FR 2610475, 12.08.1988 SU 1349726, 07.11.1987 SU 1782453, 23.12.1992 DE 1836002, 03.08.1961 C2 1 3 80534 Відома теплиця-парник, що містить світлопрозорий каркас із складових елементів, встановлених на основі і пов’язаних між собою трособлоковою системою з приводом, каркас виконано із двох накладних одна на одну частин, верхня із яких несе однопохилу покрівлю, а нижня має трособлокову систему, трос якої зв’язано з барабаном черв'ячної пари [п.У №35680 А, А01С9/14, 9/24, Бюл. № 3, 2001]. Недолік цього аналогу в тому, що його верхня і нижня частина корпуса відокремлені одна від одної і при стикуванні їх між собою невідверті щілини, через які у середину корпуса проникав холодне повітря ззовні. Крім того, хоча покрівля і односхила, але активний грунт теплиці, розташований горизонтально і не не забезпечує достатньо ефективне опромінювання його поверхні і рослин, розташованих на ньому, а застосування черв’ячної пари у трособлочній системі спонукає її велику вагу та складність конструкції, яка потребує те хнічного догляду. Найбільш близьким по технічній суттевості є теплиця-парник, яка включає установлений на Пподібній стійці виконаний із теплозберігаючої світлопрозорої плівки суцільний ковпак з двермилазом, фрамугою і додатковим покривалом, бокові плівочні імітуючі стіни теплиці частини якого виконані гофрірованними, і в середині його, на північній стіні, підвішені фольгові стрічки, при цьому ковпак має влаштований на Пподібній стійці засіб його підняття і фіксації [п У. № 35680 A AІC 9/14, 9 А4. Бюл. №3, 2001]. Недолік прототипу полягає у тому, що він, хоча імає суцільний ковпак, імітуючий покрівлю і стіни теплиці, але повну цілостність його зберегти не вдалось, бо П-подібна стійка установлена зовні ковпака і для підтримуючої його конструкції неминучі у плівці отвори, через які виделяється тепло із теплиці. Крім того, центр ваги ковпака відстоїть від Пподібної стійки на його ширину і тому потрібно посилене кріплення цієї стійки у грунті, це також заважає використанню покривала, яким треба накривати і П-одібну стійку. І нарешті, володарь теплиці, змушений піднімати ковпак вручну, а це не всім під силу, особливо людям похилого віку, жінкам і підліткам. В основу винаходу поставлена задача з урахуванням всіх позитивних і негативни х якостей теплиці-парника, створити новий подібний варіант плівочної теплиці-парника, який не мав би виявлених недоліків і давав би можливість покращити конструкцію, зробити ковпак теплиці більш суцільним і теплоємким, головне забезпечити процес піднімання, спуску, розборки, зборки теплиці, зняття і зберігання її в зимових умовах, тобто зробити її більш корисною, зручною і естетичною. Поставлена задача вирішена тим, що у плівковій теплиці парнику, що має світлопрозорий корпус у формі паралелепіпеда, що встановлений на основі у вигляді рами, перекритий підтримуючою телескопічною стійкою та має нахилену на південь покрівлю, виконану у вигляді каркаса, опорна рама якого трособлочною 4 системою зв'язана з рамою основи корпуса, трос якої закріплено на барабані, оснащеного храповиком і корбою лебідки, встановленого за межами корпуса напроти дверей та фрамуги, яка відрізняється тим, що корпус виконано у вигляді накинутого на каркас покрівлі суцільного плівочного ковпака, бокові стіни якого гофровані, а несуча покрівлю телескопічна стійка виконана Пподібною, створена щонайменше із трьох телескопічних секцій, кожна з яких зв'язана тросом з барабаном лебідки, при цьому двері і фрамуга виконані з північної сторони корпуса, а дно корпуса виконано з нахилом на південь і покрито шаром родючого ґрунту. Технічний і споживчий результат, досягнутий завдяки використанню всіх відрізняючих ознак пропонованого, полягає у тому, що перенесення опори теплиці-парника - П-подібної стійки у середину її ковпака дало змогу поліпшити теплоізоляцію, стійкість, міцність і надійність її у навколишньому середовищі, облегчити м'язові зусилля при підніманнях і опусканнях її стін і покрівлі у вигляді плівочного ковпака, поліпшити умови установки, розборки та складання плівки і арматури у зимових умовах. Суттевість пропонованого пояснюється кресленням, де на Фіг.1 зображено загальний вигляд з півдня плівочної теплиці-парника; на Фіг.2 - те ж саме, вигляд збоку (зі сходу), на Фіг.3 - те ж саме, вигляд зверху - покрівля; на Фіг.4 те ж саме, вигляд зверху (основа); на Фіг.5 - те ж саме, вигляд ззаду (з півночі); на Фіг.6 - П-подібна телескопічна стійка, вигляд збоку (збільшено); на Фіг.7 - трособлочна система і лебідка з храповиком на опорній платформі, схематично; на Фіг.8 - деякі фіксовані положення теплиці-парника при зміні його висоти; на Фіг.9 - якор закріплення теплиці на грунті - фасад і профіль. Конкретно плівочна теплиця-парник включає П-подібну телескопічну стійку 1, зверху якої прикріплено раму 2, що створює покрівлю. На раму 2 надіто плівочний ковпак 3, а стійка 1 має трособлочну систему 4 та платформу з лебідкою 5. П-подібна телескопічна стійка і має у своєму складі дві опори, у кожній із яких декілька секцій: трубчата підвальна 6, перша проміжна 7, друга проміжна 8 і піддержуюча 9. Підвальна б секція занурена і зафіксована у грунті, а решта секцій поміщені у її середині. Всі вони зв’язані з трособлочною системою 4, Рама 2 виконана знімною. Вона складена із трьох прогонів 10 (один із них серединний 11), двох регелів 12 і трьох шпросів 13. Кути рами закруглені, а середній прогон 11 має трубки 14 для насадки на торці секцій 7 і 8 для фіксації покрівлі. Ковпак 4 суцільно виконано із прозорої теплозберігаючої плівки. Він включає покрівлю їй, південну 16, північну 17, східну їй і західну 19 стіни, які створюють суцільно квадратну “чашку”, перевернуту увер х дном. Бокові частини цієї чашки, тобто стіни, виконано гофрірованими як у гармонії (Фіг.1, 2, 3, 4, 5). Трособлочна система 4 стійки 1 мав дві гілки гнучкої тяги 20, кожна із яких охоплює роліки (блоки) 21, установлені на кінцях трубча тих та стрижневої секцій (6, 7, 8, 9), опирається на два 5 80534 опорні 22 роліки (блоки) і закріплена своїми кінцями на барабан 23 і лебідки 5, яка має храповик 24 і рукоятку 25. Либідка 5 і роліки 22 установлена на опорній платформі 26, яка міцно закріплена у гр унті, наприклад, костилями 27, з можливістю відчеплення від гнучкої тяги 20 і зняття з платформи 26 (Фіг.4, 5, 6, 7). Плівка, яка створює ковпак 3, знизу має рубець, у канал якого вміщено канат 28, який притягає нижні краї його стін до землі і який закріплює ковпак на грунті по періметру завдяки якорів 29, кожний із яких складається із двох костилів 27 з гачками-захватами 30 у верхній частині кожного. Один із них забивають із середини ковпака, а інший зовні, перехресно, гачками назустріч один одному (Фіг.1, 2, 3, 4, 5, 9). Двері - лаз 31 влаштовані так, як у прототипі, тобто оснащені магнітною "молнією". Над дверима виконано фрамугу 32 у вигляді прикритого клапаном отвору. Під ковпаком виконана апарель з шаром 33 активного грунту і фольгова стрічка 34, з зверху-покривало 35. Користуються плівочною теплицею-парником звичайним чином, як теплицею - при піднятій покрівлі (Фіг.2) і як парником - при опущеній покрівлі (Фіг.8-а). Для підняття ковпака 3 в положення Фіг.2, Фіг.8-б, установлюють лебідку 5 на платформу 26, причеплюють до її барабана 23 обидві гілки (тросу) гнучкої тяги 20 і крутять барабан рукояткою 25 (Фіг.7). Гнучка тяга (трос) 20 намотується на барабан і сокрочуеться муж ним і піднімаючою 9 секцією П-подібної стійки і однаково на обох її опорах, що і забезпечує піднімання всіх рухомих секцій (7, 8, 9), на верхній із яких (на 9) закріплено середній прогон 11 та середній шпрос 13 рами 2. На раму 2 вільно насаджено ковпак 3 і тому його вер хня частина-покрівля 15 піднімається угор у, а стіни 16, 17, 18, 19 розправляються, що при утриманні їхніх нижніх частин канатом 28 і якорами 29 на поверхні грунту забезпечує герметичність ковпака 3, тобто теплиці. Двері - лаз 31 при цьому закриті, бо гнучка тяга 20 проходить під канатом 28 (Фіг.2, 4, 5). Для входа і ви хода бокові частини дверей-лазу 31 розводять руками після чого вхід і вихід зачиняється для зберігання тепла (див. прототип). На ніч теплицю перетворюють у парник. Для цього барабан 23 лебідки 5 вддстопорюють у його храповику 24, який утримував ковпак у верхньому положенні, і рукоятку 25 повертають у протилежний бік. При цьому тяга (трос) 20 попускається однаково у її обох гілках і ковпак опускається до упору тр убки 14 верхню частину секцій 9 стійки 1 у торець її трубча тої підвалини 6 (Фіг.6 пунктир). При цьому місткість ковпака 3 і його парусність зменшується, і це сприяє збереженню тепла усередині парника, тим паче, що гофріровані стіни його складаються і удвоюються, а також виникає нагода накрити парник зверху його передбачуваним у прототипі покривалом 35. Фольгові стрічки 34, які завішують північну 17 стіну а середини ковпака 3 (див. прототип), у парнику складаються біля цієї стіни, бо вони теж гофріровані. Фрамуга 32 6 відкривається як у прототипі підняттям її закриваючого клапана. Технічною перевагою запропонованого над прототипом є те, що ковпак із плівки більш цілостний і теплоємкий, теплиця трансформується у парник і навпаки при незначному м’язовому зусиллю володаря, споруда більш стійка і надійна у навколишньому середовищі, зручна при розборці, зборці і установці і виглядає більш естетично. Сподіваємось, що такі теплиці-парники найдуть поширене розповсюдження серед селян, дачників, садоводів і городників, бо вони прості по конструкції, дешеві у виробництві, придатні для установки у різноманітних рельєфних умовах, зручні для транспортування, трансформування і експлуатації, розбірні, довготривалі і архітектурно естетичні. 7 80534 8
