Спосіб визначення працездатності мастила та фільтра системи змащування механізмів машин та пристрій для його здійснення

Номер патенту: 80615

Опубліковано: 10.10.2007

Автори: Кудінов Денис Валерійович, Кудінов Валерій Іванович

Завантажити PDF файл.

Формула / Реферат

1. Спосіб визначення працездатності мастила та мастильного фільтра системи змащування механізмів машин, який полягає у вимірі тиску мастила в магістралі мастила, який відрізняється тим, що додатково вимірюють температуру мастила, швидкість обертання насоса, перепад тиску мастила при проходженні через фільтр, обробляють інформацію за допомогою електронного модуля та порівнюють отримані дані з встановленими бракувальними критеріями.

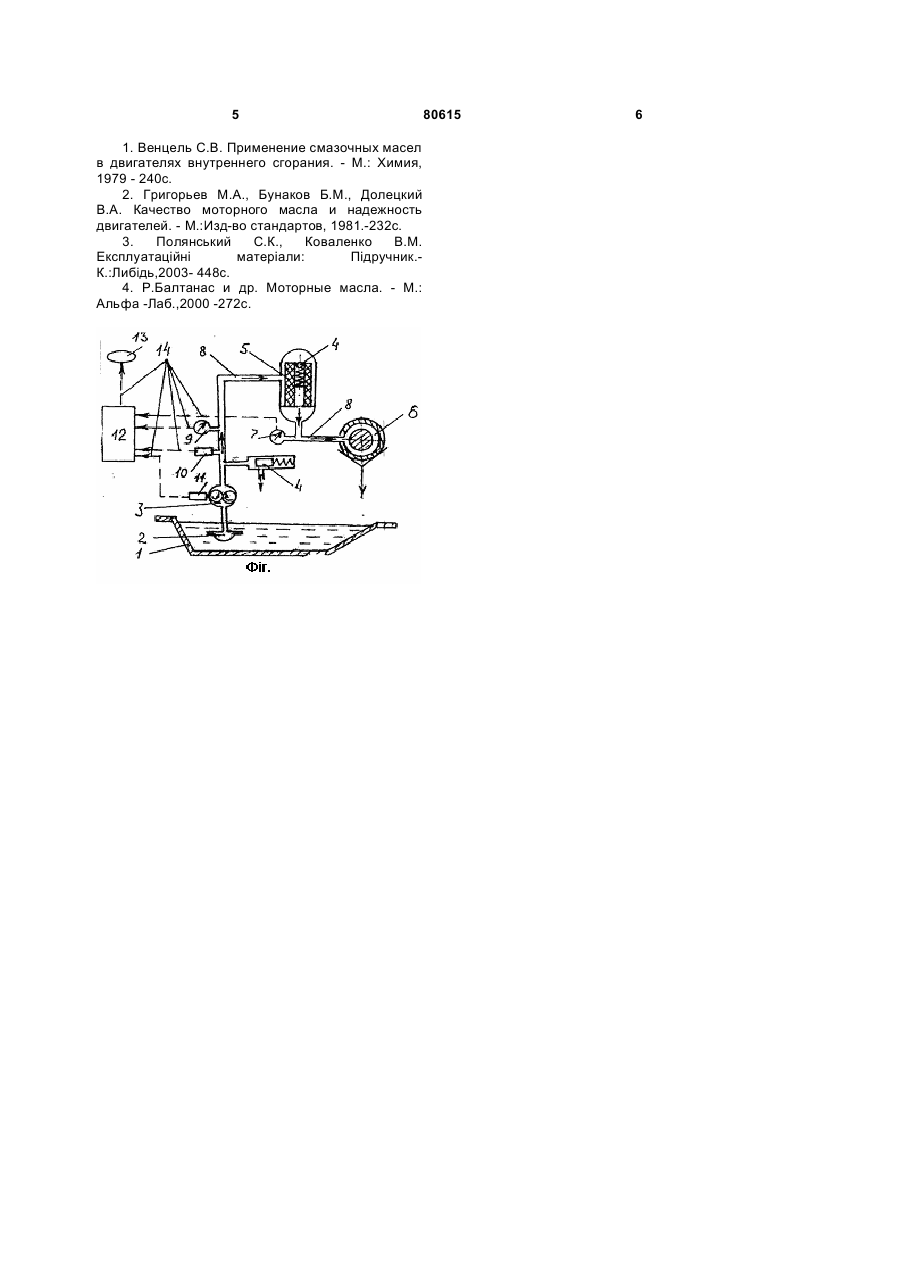

2. Пристрій для визначення працездатності мастила та мастильного фільтра  системи змащування механізмів машин під тиском, який вміщує картер з мастилом, мастилоприймач, мастилонасос з перепускним клапаном, мастильний фільтр з перепускним клапаном, підшипники, датчик тиску мастила, які з’єднані між собою трубопроводами, який відрізняється тим, що додатково містить датчик тиску, встановлений до фільтра, датчик температури мастила та датчик швидкості обертання насоса, які електрично  з’єднані з  електронним модулем, вихід якого з’єднаний з вказівником технічного стану мастила, фільтра та системи в цілому.

Текст

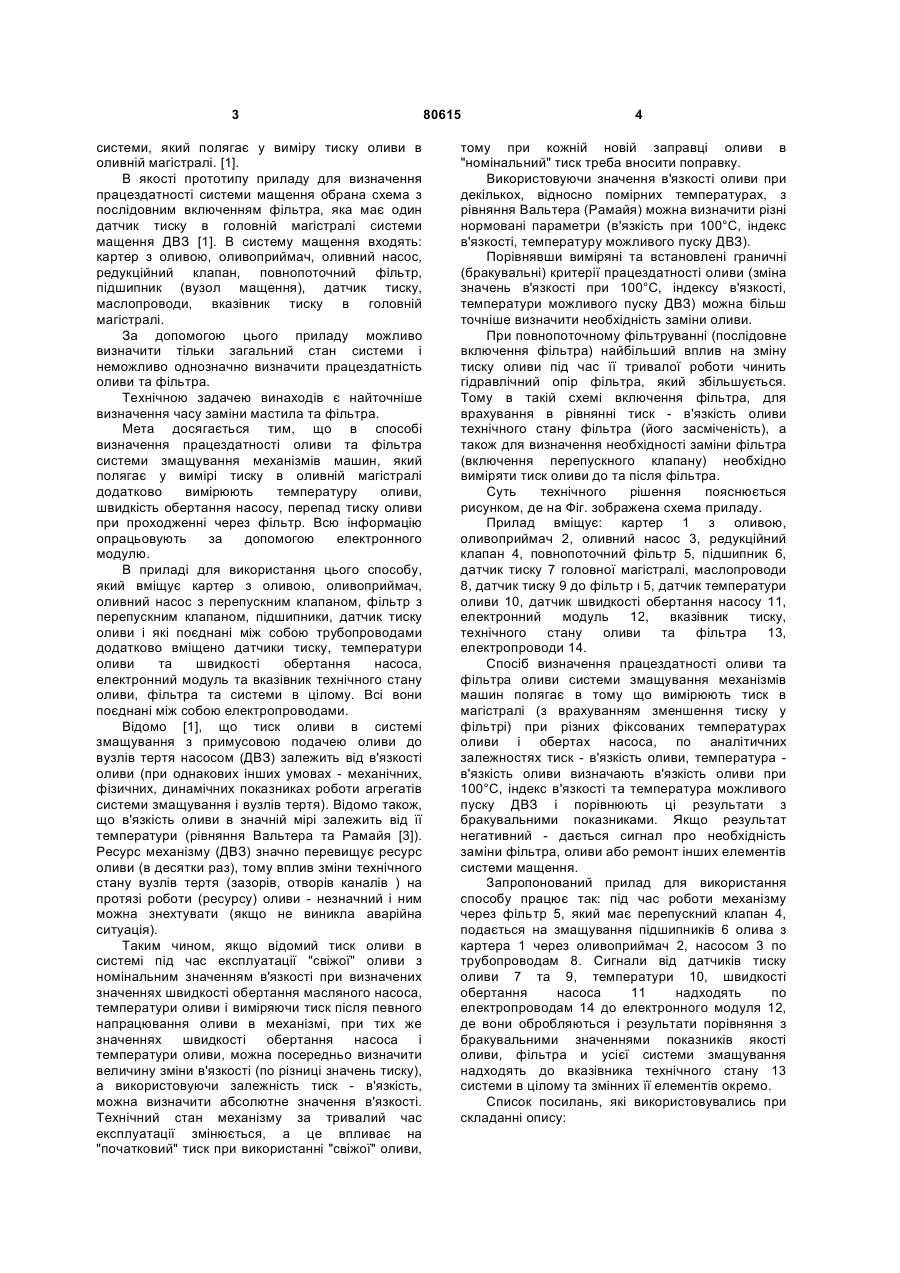

1. Спосіб визначення працездатності мастила та мастильного фільтра системи змащування механізмів машин, який полягає у вимірі тиску мастила в магістралі мастила, який відрізняється тим, що додатково вимірюють температуру мастила, швидкість обертання насоса, перепад 3 системи, який полягає у виміру тиску оливи в оливній магістралі. [1]. В якості прототипу приладу для визначення працездатності системи мащення обрана схема з послідовним включенням фільтра, яка має один датчик тиску в головній магістралі системи мащення ДВЗ [1]. В систему мащення входять: картер з оливою, оливоприймач, оливний насос, редукційний клапан, повнопоточний фільтр, підшипник (вузол мащення), датчик тиску, маслопроводи, вказівник тиску в головній магістралі. За допомогою цього приладу можливо визначити тільки загальний стан системи і неможливо однозначно визначити працездатність оливи та фільтра. Технічною задачею винаходів є найточніше визначення часу заміни мастила та фільтра. Мета досягається тим, що в способі визначення працездатності оливи та фільтра системи змащування механізмів машин, який полягає у вимірі тиску в оливній магістралі додатково вимірюють температуру оливи, швидкість обертання насосу, перепад тиску оливи при проходженні через фільтр. Всю інформацію опрацьовують за допомогою електронного модулю. В приладі для використання цього способу, який вміщує картер з оливою, оливоприймач, оливний насос з перепускним клапаном, фільтр з перепускним клапаном, підшипники, датчик тиску оливи і які поєднані між собою трубопроводами додатково вміщено датчики тиску, температури оливи та швидкості обертання насоса, електронний модуль та вказівник технічного стану оливи, фільтра та системи в цілому. Всі вони поєднані між собою електропроводами. Відомо [1], що тиск оливи в системі змащування з примусовою подачею оливи до вузлів тертя насосом (ДВЗ) залежить від в'язкості оливи (при однакових інших умовах - механічних, фізичних, динамічних показниках роботи агрегатів системи змащування і вузлів тертя). Відомо також, що в'язкість оливи в значній мірі залежить від її температури (рівняння Вальтера та Рамайя [3]). Ресурс механізму (ДВЗ) значно перевищує ресурс оливи (в десятки раз), тому вплив зміни технічного стану вузлів тертя (зазорів, отворів каналів ) на протязі роботи (ресурсу) оливи - незначний і ним можна знехтувати (якщо не виникла аварійна ситуація). Таким чином, якщо відомий тиск оливи в системі під час експлуатації "свіжої" оливи з номінальним значенням в'язкості при визначених значеннях швидкості обертання масляного насоса, температури оливи і виміряючи тиск після певного напрацювання оливи в механізмі, при тих же значеннях швидкості обертання насоса і температури оливи, можна посередньо визначити величину зміни в'язкості (по різниці значень тиску), а використовуючи залежність тиск - в'язкість, можна визначити абсолютне значення в'язкості. Технічний стан механізму за тривалий час експлуатації змінюється, а це впливає на "початковий" тиск при використанні "свіжої" оливи, 80615 4 тому при кожній новій заправці оливи в "номінальний" тиск треба вносити поправку. Використовуючи значення в'язкості оливи при декількох, відносно помірних температурах, з рівняння Вальтера (Рамайя) можна визначити різні нормовані параметри (в'язкість при 100°С, індекс в'язкості, температуру можливого пуску ДВЗ). Порівнявши виміряні та встановлені граничні (бракувальні) критерії працездатності оливи (зміна значень в'язкості при 100°С, індексу в'язкості, температури можливого пуску ДВЗ) можна більш точніше визначити необхідність заміни оливи. При повнопоточному фільтруванні (послідовне включення фільтра) найбільший вплив на зміну тиску оливи під час її тривалої роботи чинить гідравлічний опір фільтра, який збільшується. Тому в такій схемі включення фільтра, для врахування в рівнянні тиск - в'язкість оливи технічного стану фільтра (його засміченість), а також для визначення необхідності заміни фільтра (включення перепускного клапану) необхідно виміряти тиск оливи до та після фільтра. Суть технічного рішення пояснюється рисунком, де на Фіг. зображена схема приладу. Прилад вміщує: картер 1 з оливою, оливоприймач 2, оливний насос 3, редукційний клапан 4, повнопоточний фільтр 5, підшипник 6, датчик тиску 7 головної магістралі, маслопроводи 8, датчик тиску 9 до фільтр ι 5, датчик температури оливи 10, датчик швидкості обертання насосу 11, електронний модуль 12, вказівник тиску, технічного стану оливи та фільтра 13, електропроводи 14. Спосіб визначення працездатності оливи та фільтра оливи системи змащування механізмів машин полягає в тому що вимірюють тиск в магістралі (з врахуванням зменшення тиску у фільтрі) при різних фіксованих температурах оливи і обертах насоса, по аналітичних залежностях тиск - в'язкість оливи, температура в'язкість оливи визначають в'язкість оливи при 100°С, індекс в'язкості та температура можливого пуску ДВЗ і порівнюють ці результати з бракувальними показниками. Якщо результат негативний - дається сигнал про необхідність заміни фільтра, оливи або ремонт інших елементів системи мащення. Запропонований прилад для використання способу працює так: під час роботи механізму через фільтр 5, який має перепускний клапан 4, подається на змащування підшипників 6 олива з картера 1 через оливоприймач 2, насосом 3 по трубопроводам 8. Сигнали від датчиків тиску оливи 7 та 9, температури 10, швидкості обертання насоса 11 надходять по електропроводам 14 до електронного модуля 12, де вони обробляються і результати порівняння з бракувальними значеннями показників якості оливи, фільтра и усієї системи змащування надходять до вказівника технічного стану 13 системи в цілому та змінних її елементів окремо. Список посилань, які використовувались при складанні опису: 5 1. Венцель С.В. Применение смазочных масел в двигателях внутреннего сгорания. - Μ.: Химия, 1979 - 240с. 2. Григорьев Μ.Α., Бунаков Б.Μ., Долецкий В.А. Качество моторного масла и надежность двигателей. - М.:Изд-во стандартов, 1981.-232с. 3. Полянський С.К., Коваленко В.М. Експлуатаційні матеріали: Підручник.К.:Либідь,2003- 448с. 4. Р.Балтанас и др. Моторные масла. - М.: Альфа -Лаб.,2000 -272с. 80615 6

Дивитися

Додаткова інформація

Назва патенту англійською

Method for determining the applicability of oil and an oil filter of a machine lubrication system and a device for the realization of the method

Автори англійською

Kudinov Valerii Ivanovych, Kudinov Denys Valeriiovych

Назва патенту російською

Способ определения пригодности масла и масляного фильтра в системе смазки машины и устройство для осуществления способа

Автори російською

Кудинов Валерий Иванович, Кудинов Денис Валерьевич

МПК / Мітки

МПК: G01N 33/26

Мітки: фільтра, системі, визначення, механізмів, машин, працездатності, здійснення, спосіб, мастила, змащування, пристрій
