Закупорювальний ковпачок з індикацією розкриття

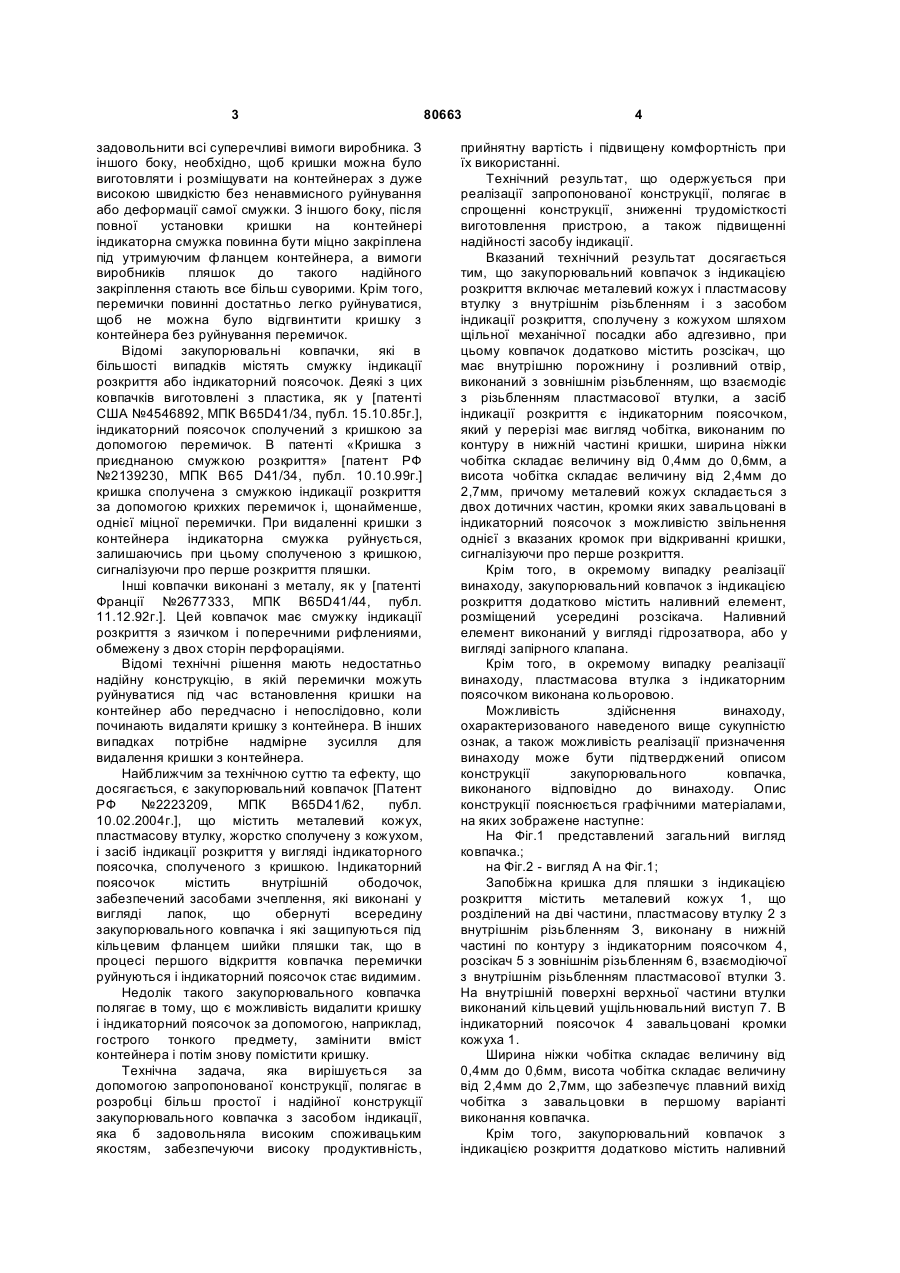

1. Закупорювальний ковпачок з індикацією розкриття, що включає металевий кожух і гвинтову пластмасову втулку з засобом індикації розкриття, сполучену з кожухом шляхом щільної механічної посадки або адгезивно, який відрізняється тим, що додатково містить розсікач, що має внутрішню порожнину і розливний отвір, виконаний з зовнішньою різьбою, що взаємодіє з різьбою C2 2 (19) 1 3 задовольнити всі суперечливі вимоги виробника. З іншого боку, необхідно, щоб кришки можна було виготовляти і розміщувати на контейнерах з дуже високою швидкістю без ненавмисного руйнування або деформації самої смужки. З іншого боку, після повної установки кришки на контейнері індикаторна смужка повинна бути міцно закріплена під утримуючим фланцем контейнера, а вимоги виробників пляшок до такого надійного закріплення стають все більш суворими. Крім того, перемички повинні достатньо легко руйнуватися, щоб не можна було відгвинтити кришку з контейнера без руйнування перемичок. Відомі закупорювальні ковпачки, які в більшості випадків містять смужку індикації розкриття або індикаторний поясочок. Деякі з цих ковпачків виготовлені з пластика, як у [патенті США №4546892, МПК В65D41/34, публ. 15.10.85г.], індикаторний поясочок сполучений з кришкою за допомогою перемичок. В патенті «Кришка з приєднаною смужкою розкриття» [патент РФ №2139230, МПК В65 D41/34, публ. 10.10.99г.] кришка сполучена з смужкою індикації розкриття за допомогою крихких перемичок і, щонайменше, однієї міцної перемички. При видаленні кришки з контейнера індикаторна смужка руйнується, залишаючись при цьому сполученою з кришкою, сигналізуючи про перше розкриття пляшки. Інші ковпачки виконані з металу, як у [патенті Франції №2677333, МПК В65D41/44, публ. 11.12.92г.]. Цей ковпачок має смужку індикації розкриття з язичком і поперечними рифлениями, обмежену з двох сторін перфораціями. Відомі технічні рішення мають недостатньо надійну конструкцію, в якій перемички можуть руйнуватися під час встановлення кришки на контейнер або передчасно і непослідовно, коли починають видаляти кришку з контейнера. В інших випадках потрібне надмірне зусилля для видалення кришки з контейнера. Найближчим за технічною суттю та ефекту, що досягається, є закупорювальний ковпачок [Патент РФ №2223209, МПК В65D41/62, публ. 10.02.2004г.], що містить металевий кожух, пластмасову втулку, жорстко сполучену з кожухом, і засіб індикації розкриття у вигляді індикаторного поясочка, сполученого з кришкою. Індикаторний поясочок містить внутрішній ободочок, забезпечений засобами зчеплення, які виконані у вигляді лапок, що обернуті всередину закупорювального ковпачка і які защипуються під кільцевим фланцем шийки пляшки так, що в процесі першого відкриття ковпачка перемички руйнуються і індикаторний поясочок стає видимим. Недолік такого закупорювального ковпачка полягає в тому, що є можливість видалити кришку і індикаторний поясочок за допомогою, наприклад, гострого тонкого предмету, замінити вміст контейнера і потім знову помістити кришку. Технічна задача, яка вирішується за допомогою запропонованої конструкції, полягає в розробці більш простої і надійної конструкції закупорювального ковпачка з засобом індикації, яка б задовольняла високим споживацьким якостям, забезпечуючи високу продуктивність, 80663 4 прийнятну вартість і підвищену комфортність при їх використанні. Технічний результат, що одержується при реалізації запропонованої конструкції, полягає в спрощенні конструкції, зниженні трудомісткості виготовлення пристрою, а також підвищенні надійності засобу індикації. Вказаний технічний результат досягається тим, що закупорювальний ковпачок з індикацією розкриття включає металевий кожух і пластмасову втулку з внутрішнім різьбленням і з засобом індикації розкриття, сполучену з кожухом шляхом щільної механічної посадки або адгезивно, при цьому ковпачок додатково містить розсікач, що має внутрішню порожнину і розливний отвір, виконаний з зовнішнім різьбленням, що взаємодіє з різьбленням пластмасової втулки, а засіб індикації розкриття є індикаторним поясочком, який у перерізі має вигляд чобітка, виконаним по контуру в нижній частині кришки, ширина ніжки чобітка складає величину від 0,4мм до 0,6мм, а висота чобітка складає величину від 2,4мм до 2,7мм, причому металевий кожух складається з двох дотичних частин, кромки яких завальцовані в індикаторний поясочок з можливістю звільнення однієї з вказаних кромок при відкриванні кришки, сигналізуючи про перше розкриття. Крім того, в окремому випадку реалізації винаходу, закупорювальний ковпачок з індикацією розкриття додатково містить наливний елемент, розміщений усередині розсікача. Наливний елемент виконаний у вигляді гідрозатвора, або у вигляді запірного клапана. Крім того, в окремому випадку реалізації винаходу, пластмасова втулка з індикаторним поясочком виконана кольоровою. Можливість здійснення винаходу, охарактеризованого наведеного вище сукупністю ознак, а також можливість реалізації призначення винаходу може бути підтверджений описом конструкції закупорювального ковпачка, виконаного відповідно до винаходу. Опис конструкції пояснюється графічними матеріалами, на яких зображене наступне: На Фіг.1 представлений загальний вигляд ковпачка.; на Фіг.2 - вигляд А на Фіг.1; Запобіжна кришка для пляшки з індикацією розкриття містить металевий кожух 1, що розділений на дві частини, пластмасову втулку 2 з внутрішнім різьбленням З, виконану в нижній частині по контуру з індикаторним поясочком 4, розсікач 5 з зовнішнім різьбленням 6, взаємодіючої з внутрішнім різьбленням пластмасової втулки 3. На внутрішній поверхні верхньої частини втулки виконаний кільцевий ущільнювальний виступ 7. В індикаторний поясочок 4 завальцовані кромки кожуха 1. Ширина ніжки чобітка складає величину від 0,4мм до 0,6мм, висота чобітка складає величину від 2,4мм до 2,7мм, що забезпечує плавний вихід чобітка з завальцовки в першому варіанті виконання ковпачка. Крім того, закупорювальний ковпачок з індикацією розкриття додатково містить наливний 5 елемент, на малюнку не показаний. Наливний елемент може бути виконаний у вигляді гидрозатвора або з замочним клапаном, що дозволить виключити повторне заповнення пляшки рідиною. На індикаторному поясочку 4 може бути виконана перфорація 8 (Фіг.3), яка при відгвинчуванні кришки руйнується, і з'являється видима частина індикаторного поясочка, сигналізує про перше розкриття. Пристрій працює таким чином. При загвинчуванні гвинтової втулки 2 відбувається звільнення завальцованного індикаторного поясочка 4, який стає видимим у верхній частині кожуха 1, сигналізує про перше розкриття. Кожух 1 запобіжної кришки виготовляють з алюмінію методом штампування (витяжки), пластмасову втулку 3 виготовляють литвом під тиском з поліетилену низького тиску. Розсікач, наливний елемент закупорювального ковпачка виготовляють з екологічно чистих полімерних матеріалів на високопродуктивних термопластавтоматах литвом під тиском на пресформах з гарячеканальною системою. На складальному автоматі всі деталі послідовно збиралися в автоматичному режимі. Закупорювання виконується натисненням зверху вниз за допомогою укупорювальної машини. Запропонований винахід дозволяє спростити конструкцію пристрою, підвищити її надійність при закупорюванні, а також забезпечити рівень захисту від несанкціонованого розкриття. 80663 6
