Установка для нейтралізації азотнокислих стічних вод

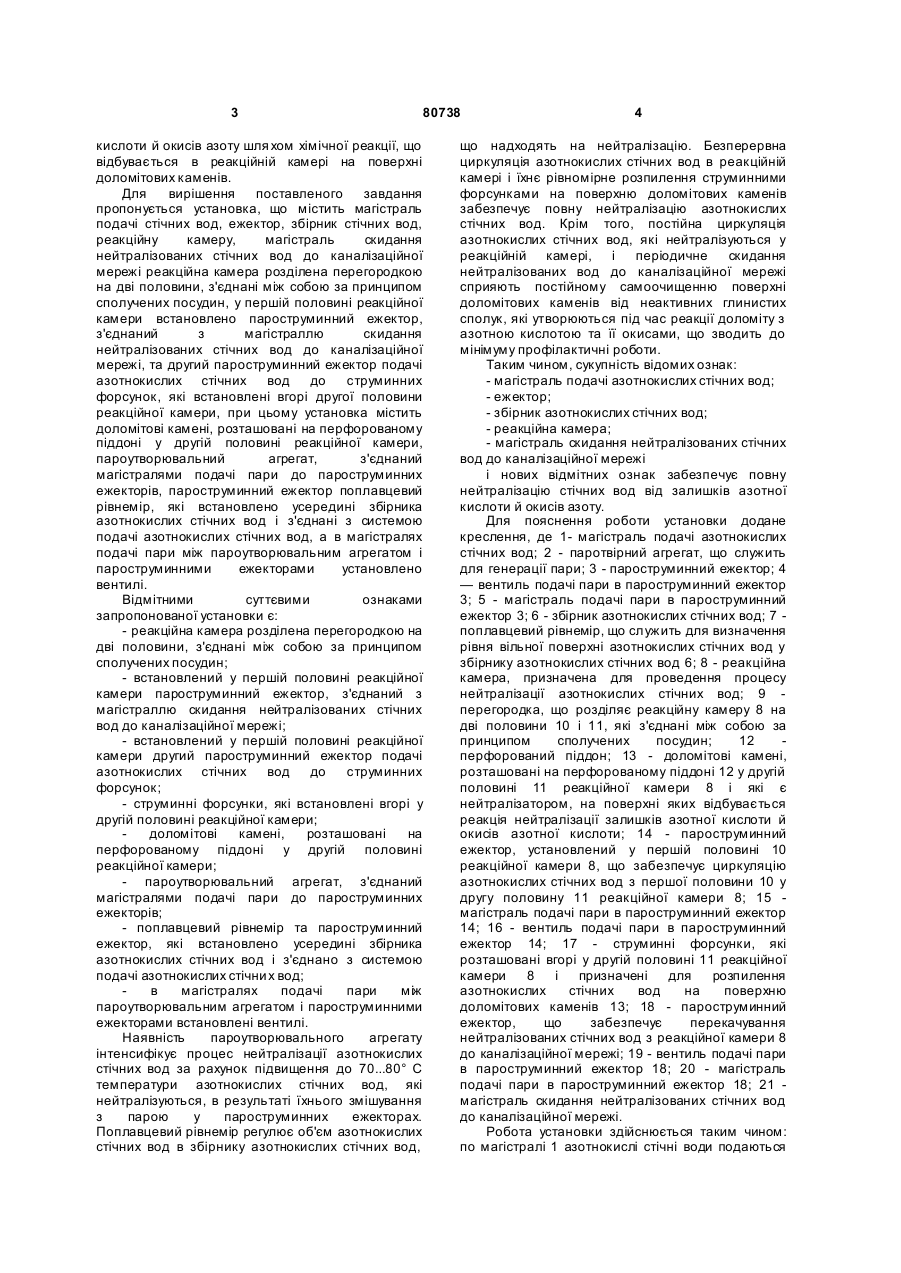

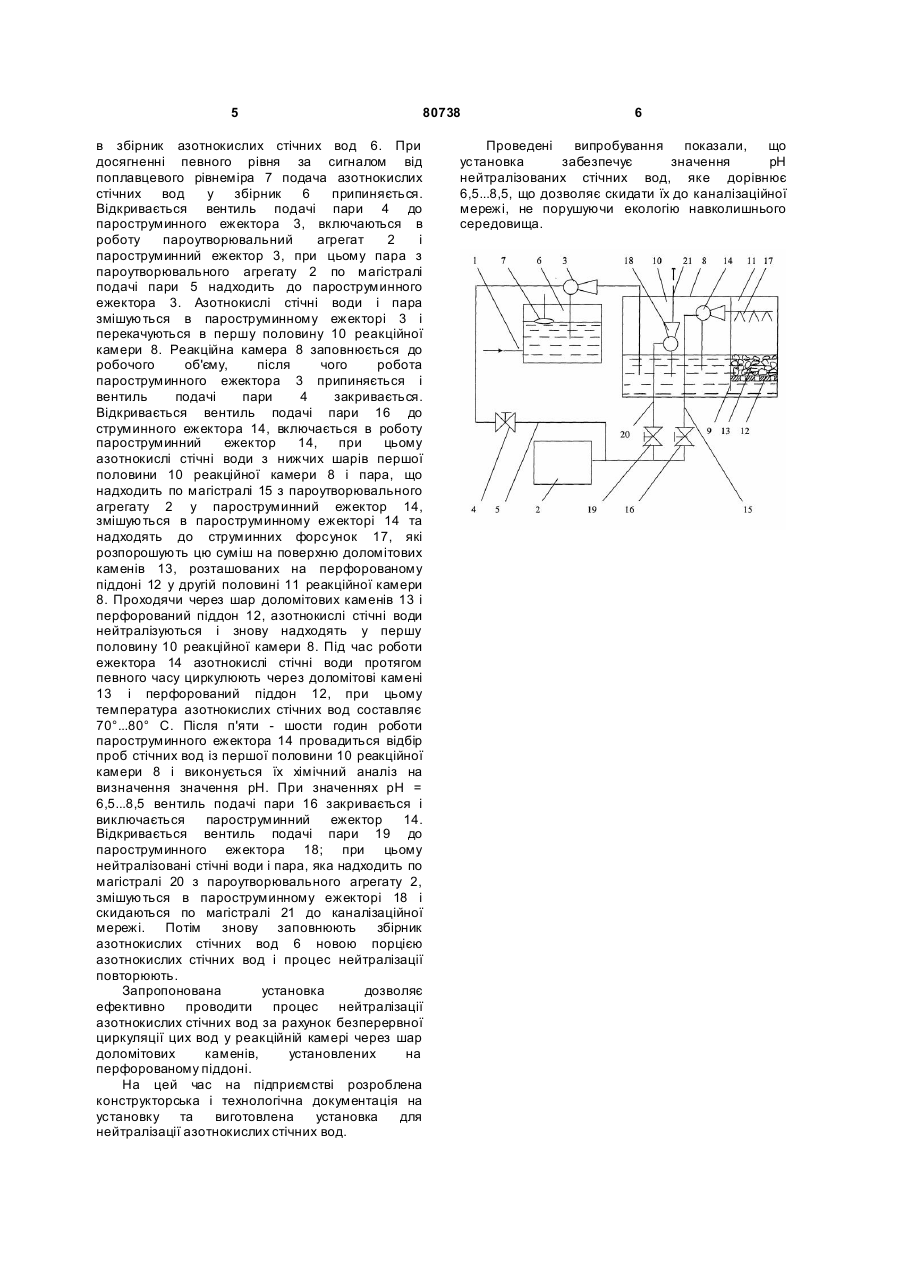

Установка для нейтралізації азотнокислих стічних вод, що містить магістраль подачі азотнокислих стічних вод, ежектор, збірник азотнокислих стічних вод, реакційну камеру та магістраль скидання нейтралізованих стічних вод до каналізаційної мережі, яка відрізняється тим, C2 1 3 80738 кислоти й окисів азоту шля хом хімічної реакції, що відбувається в реакційній камері на поверхні доломітових каменів. Для вирішення поставленого завдання пропонується установка, що містить магістраль подачі стічних вод, ежектор, збірник стічних вод, реакційну камеру, магістраль скидання нейтралізованих стічних вод до каналізаційної мережі реакційна камера розділена перегородкою на дві половини, з'єднані між собою за принципом сполучених посудин, у першій половині реакційної камери встановлено пароструминний ежектор, з'єднаний з магістраллю скидання нейтралізованих стічних вод до каналізаційної мережі, та другий пароструминний ежектор подачі азотнокислих стічних вод до струминних форсунок, які встановлені вгорі другої половини реакційної камери, при цьому установка містить доломітові камені, розташовані на перфорованому піддоні у другій половині реакційної камери, пароутворювальний агрегат, з'єднаний магістралями подачі пари до пароструминних ежекторів, пароструминний ежектор поплавцевий рівнемір, які встановлено усередині збірника азотнокислих стічних вод і з'єднані з системою подачі азотнокислих стічних вод, а в магістралях подачі пари між пароутворювальним агрегатом і пароструминними ежекторами установлено вентилі. Відмітними суттєвими ознаками запропонованої установки є: - реакційна камера розділена перегородкою на дві половини, з'єднані між собою за принципом сполучених посудин; - встановлений у першій половині реакційної камери пароструминний ежектор, з'єднаний з магістраллю скидання нейтралізованих стічних вод до каналізаційної мережі; - встановлений у першій половині реакційної камери другий пароструминний ежектор подачі азотнокислих стічних вод до струминних форсунок; - струминні форсунки, які встановлені вгорі у другій половині реакційної камери; доломітові камені, розташовані на перфорованому піддоні у другій половині реакційної камери; - пароутворювальний агрегат, з'єднаний магістралями подачі пари до пароструминних ежекторів; - поплавцевий рівнемір та пароструминний ежектор, які встановлено усередині збірника азотнокислих стічних вод і з'єднано з системою подачі азотнокислих стічни х вод; в магістралях подачі пари між пароутворювальним агрегатом і пароструминними ежекторами встановлені вентилі. Наявність пароутворювального агрегату інтенсифікує процес нейтралізації азотнокислих стічних вод за рахунок підвищення до 70...80° С температури азотнокислих стічних вод, які нейтралізуються, в результаті їхнього змішування з парою у пароструминних ежекторах. Поплавцевий рівнемір регулює об'єм азотнокислих стічних вод в збірнику азотнокислих стічних вод, 4 що надходять на нейтралізацію. Безперервна циркуляція азотнокислих стічних вод в реакційній камері і їхнє рівномірне розпилення струминними форсунками на поверхню доломітових каменів забезпечує повну нейтралізацію азотнокислих стічних вод. Крім того, постійна циркуляція азотнокислих стічних вод, які нейтралізуються у реакційній камері, і періодичне скидання нейтралізованих вод до каналізаційної мережі сприяють постійному самоочищенню поверхні доломітових каменів від неактивних глинистих сполук, які утворюються під час реакції доломіту з азотною кислотою та її окисами, що зводить до мінімуму профілактичні роботи. Таким чином, сукупність відомих ознак: - магістраль подачі азотнокислих стічних вод; - ежектор; - збірник азотнокислих стічних вод; - реакційна камера; - магістраль скидання нейтралізованих стічних вод до каналізаційної мережі і нових відмітних ознак забезпечує повну нейтралізацію стічних вод від залишків азотної кислоти й окисів азоту. Для пояснення роботи установки додане креслення, де 1- магістраль подачі азотнокислих стічних вод; 2 - паротвірний агрегат, що служить для генерації пари; 3 - пароструминний ежектор; 4 — вентиль подачі пари в пароструминний ежектор 3; 5 - магістраль подачі пари в пароструминний ежектор 3; 6 - збірник азотнокислих стічних вод; 7 поплавцевий рівнемір, що служить для визначення рівня вільної поверхні азотнокислих стічних вод у збірнику азотнокислих стічних вод 6; 8 - реакційна камера, призначена для проведення процесу нейтралізації азотнокислих стічних вод; 9 перегородка, що розділяє реакційну камеру 8 на дві половини 10 і 11, які з'єднані між собою за принципом сполучених посудин; 12 перфорований піддон; 13 - доломітові камені, розташовані на перфорованому піддоні 12 у другій половині 11 реакційної камери 8 і які є нейтралізатором, на поверхні яких відбувається реакція нейтралізації залишків азотної кислоти й окисів азотної кислоти; 14 - пароструминний ежектор, установлений у першій половині 10 реакційної камери 8, що забезпечує циркуляцію азотнокислих стічних вод з першої половини 10 у другу половину 11 реакційної камери 8; 15 магістраль подачі пари в пароструминний ежектор 14; 16 - вентиль подачі пари в пароструминний ежектор 14; 17 - струминні форсунки, які розташовані вгорі у другій половині 11 реакційної камери 8 і призначені для розпилення азотнокислих стічних вод на поверхню доломітових каменів 13; 18 - пароструминний ежектор, що забезпечує перекачування нейтралізованих стічних вод з реакційної камери 8 до каналізаційної мережі; 19 - вентиль подачі пари в пароструминний ежектор 18; 20 - магістраль подачі пари в пароструминний ежектор 18; 21 магістраль скидання нейтралізованих стічних вод до каналізаційної мережі. Робота установки здійснюється таким чином: по магістралі 1 азотнокислі стічні води подаються 5 80738 в збірник азотнокислих стічних вод 6. При досягненні певного рівня за сигналом від поплавцевого рівнеміра 7 подача азотнокислих стічних вод у збірник 6 припиняється. Відкривається вентиль подачі пари 4 до пароструминного ежектора 3, включаються в роботу пароутворювальний агрегат 2 і пароструминний ежектор 3, при цьому пара з пароутворювального агрегату 2 по магістралі подачі пари 5 надходить до пароструминного ежектора 3. Азотнокислі стічні води і пара змішуються в пароструминному ежекторі 3 і перекачуються в першу половину 10 реакційної камери 8. Реакційна камера 8 заповнюється до робочого об'єму, після чого робота пароструминного ежектора 3 припиняється і вентиль подачі пари 4 закривається. Відкривається вентиль подачі пари 16 до струминного ежектора 14, включається в роботу пароструминний ежектор 14, при цьому азотнокислі стічні води з нижчих шарів першої половини 10 реакційної камери 8 і пара, що надходить по магістралі 15 з пароутворювального агрегату 2 у пароструминний ежектор 14, змішуються в пароструминному ежекторі 14 та надходять до струминних форсунок 17, які розпорошують цю суміш на поверхню доломітових каменів 13, розташованих на перфорованому піддоні 12 у другій половині 11 реакційної камери 8. Проходячи через шар доломітових каменів 13 і перфорований піддон 12, азотнокислі стічні води нейтралізуються і знову надходять у першу половину 10 реакційної камери 8. Під час роботи ежектора 14 азотнокислі стічні води протягом певного часу циркулюють через доломітові камені 13 і перфорований піддон 12, при цьому температура азотнокислих стічних вод составляє 70°...80° С. Після п'яти - шости годин роботи пароструминного ежектора 14 провадиться відбір проб стічних вод із першої половини 10 реакційної камери 8 і виконується їх хімічний аналіз на визначення значення рН. При значеннях рН = 6,5...8,5 вентиль подачі пари 16 закривається і виключається пароструминний ежектор 14. Відкривається вентиль подачі пари 19 до пароструминного ежектора 18; при цьому нейтралізовані стічні води і пара, яка надходить по магістралі 20 з пароутворювального агрегату 2, змішуються в пароструминному ежекторі 18 і скидаються по магістралі 21 до каналізаційної мережі. Потім знову заповнюють збірник азотнокислих стічних вод 6 новою порцією азотнокислих стічних вод і процес нейтралізації повторюють. Запропонована установка дозволяє ефективно проводити процес нейтралізації азотнокислих стічних вод за рахунок безперервної циркуляції цих вод у реакційній камері через шар доломітових каменів, установлених на перфорованому піддоні. На цей час на підприємстві розроблена конструкторська і технологічна документація на установку та виготовлена установка для нейтралізації азотнокислих стічних вод. 6 Проведені випробування показали, що установка забезпечує значення рН нейтралізованих стічних вод, яке дорівнює 6,5...8,5, що дозволяє скидати їх до каналізаційної мережі, не порушуючи екологію навколишнього середовища.
