Пристрій воронцова для фізіотерапевтичного лікування місцевим контактним впливом негативним потенціалом високих значень

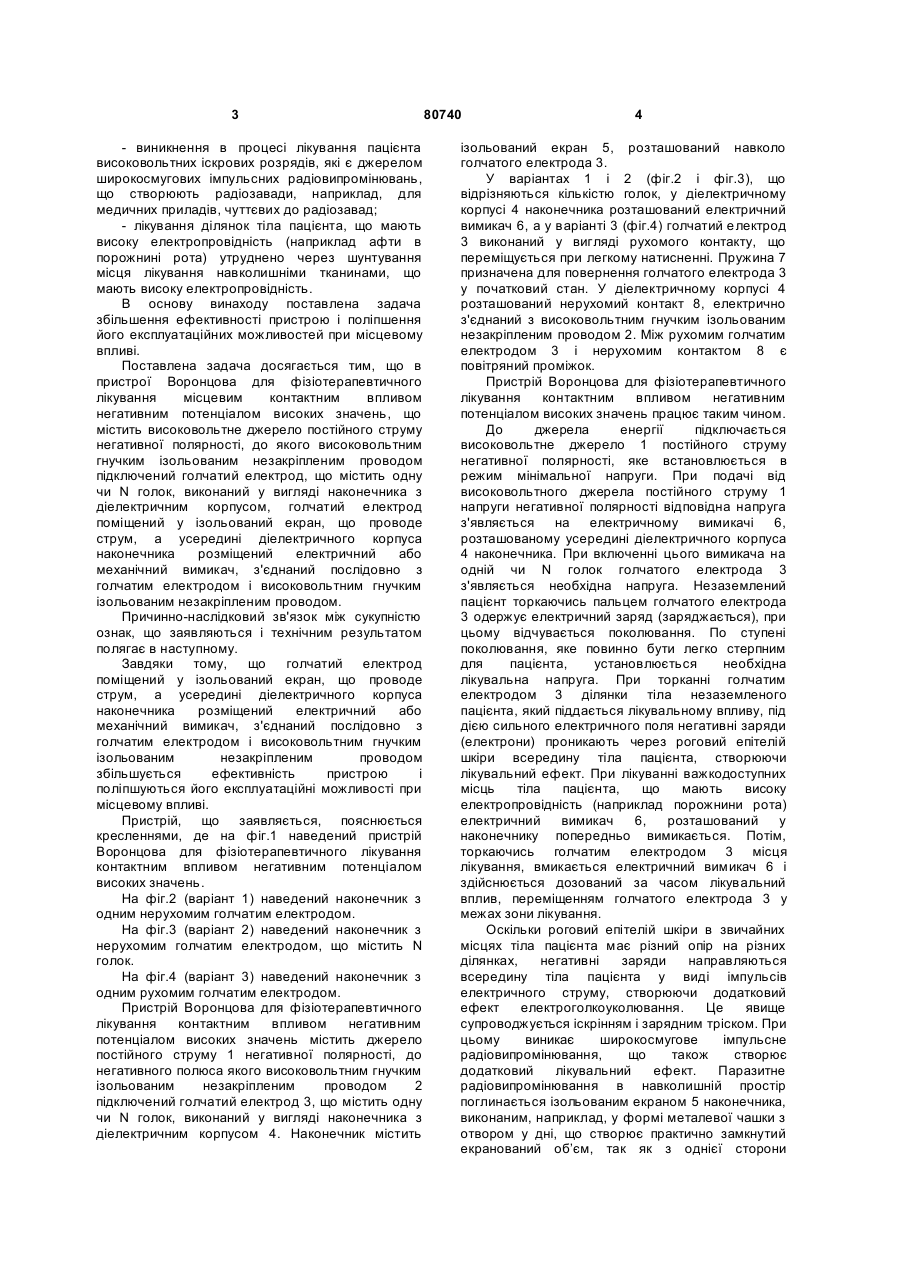

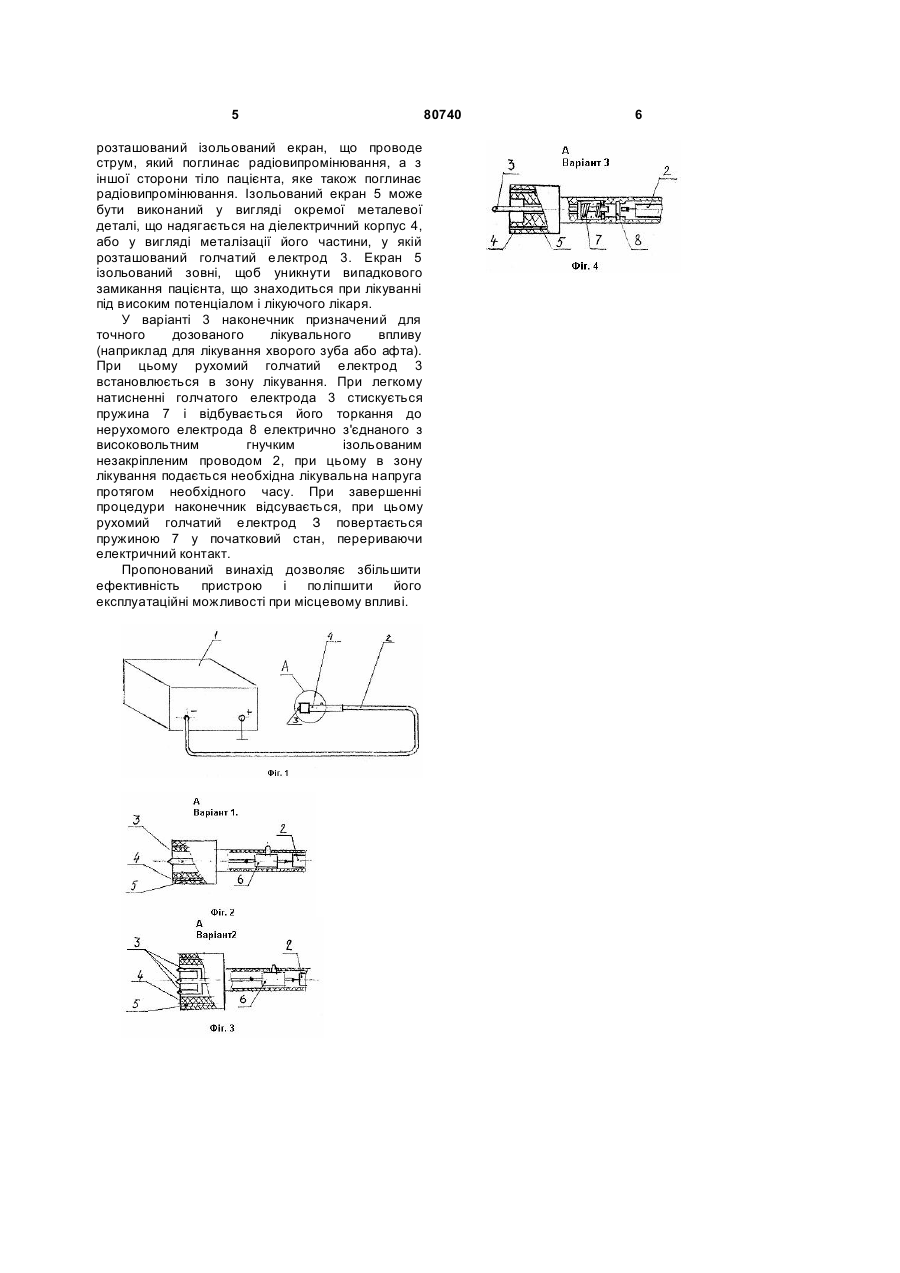

Пристрій для фізіотерапевтичного лікування місцевим контактним впливом негативним потенціалом високих значень, що містить C2 1 3 - виникнення в процесі лікування пацієнта високовольтних іскрових розрядів, які є джерелом широкосмугових імпульсних радіовипромінювань, що створюють радіозавади, наприклад, для медичних приладів, чуттєвих до радіозавад; - лікування ділянок тіла пацієнта, що мають високу електропровідність (наприклад афти в порожнині рота) утруднено через шунтування місця лікування навколишніми тканинами, що мають високу електропровідність. В основу винаходу поставлена задача збільшення ефективності пристрою і поліпшення його експлуатаційних можливостей при місцевому впливі. Поставлена задача досягається тим, що в пристрої Воронцова для фізіотерапевтичного лікування місцевим контактним впливом негативним потенціалом високих значень, що містить високовольтне джерело постійного струму негативної полярності, до якого високовольтним гнучким ізольованим незакріпленим проводом підключений голчатий електрод, що містить одну чи N голок, виконаний у вигляді наконечника з діелектричним корпусом, голчатий електрод поміщений у ізольований екран, що проводе струм, а усередині діелектричного корпуса наконечника розміщений електричний або механічний вимикач, з'єднаний послідовно з голчатим електродом і високовольтним гнучким ізольованим незакріпленим проводом. Причинно-наслідковий зв'язок між сукупністю ознак, що заявляються і технічним результатом полягає в наступному. Завдяки тому, що голчатий електрод поміщений у ізольований екран, що проводе струм, а усередині діелектричного корпуса наконечника розміщений електричний або механічний вимикач, з'єднаний послідовно з голчатим електродом і високовольтним гнучким ізольованим незакріпленим проводом збільшується ефективність пристрою і поліпшуються його експлуатаційні можливості при місцевому впливі. Пристрій, що заявляється, пояснюється кресленнями, де на фіг.1 наведений пристрій Воронцова для фізіотерапевтичного лікування контактним впливом негативним потенціалом високих значень. На фіг.2 (варіант 1) наведений наконечник з одним нерухомим голчатим електродом. На фіг.3 (варіант 2) наведений наконечник з нерухомим голчатим електродом, що містить N голок. На фіг.4 (варіант 3) наведений наконечник з одним рухомим голчатим електродом. Пристрій Воронцова для фізіотерапевтичного лікування контактним впливом негативним потенціалом високих значень містить джерело постійного струму 1 негативної полярності, до негативного полюса якого високовольтним гнучким ізольованим незакріпленим проводом 2 підключений голчатий електрод 3, що містить одну чи N голок, виконаний у вигляді наконечника з діелектричним корпусом 4. Наконечник містить 80740 4 ізольований екран 5, розташований навколо голчатого електрода 3. У варіантах 1 і 2 (фіг.2 і фіг.3), що відрізняються кількістю голок, у діелектричному корпусі 4 наконечника розташований електричний вимикач 6, а у варіанті 3 (фіг.4) голчатий електрод 3 виконаний у вигляді рухомого контакту, що переміщується при легкому натисненні. Пружина 7 призначена для повернення голчатого електрода 3 у початковий стан. У діелектричному корпусі 4 розташований нерухомий контакт 8, електрично з'єднаний з високовольтним гнучким ізольованим незакріпленим проводом 2. Між рухомим голчатим електродом 3 і нерухомим контактом 8 є повітряний проміжок. Пристрій Воронцова для фізіотерапевтичного лікування контактним впливом негативним потенціалом високих значень працює таким чином. До джерела енергії підключається високовольтне джерело 1 постійного струму негативної полярності, яке встановлюється в режим мінімальної напруги. При подачі від високовольтного джерела постійного струму 1 напруги негативної полярності відповідна напруга з'являється на електричному вимикачі 6, розташованому усередині діелектричного корпуса 4 наконечника. При включенні цього вимикача на одній чи N голок голчатого електрода 3 з'являється необхідна напруга. Незаземлений пацієнт торкаючись пальцем голчатого електрода 3 одержує електричний заряд (заряджається), при цьому відчувається поколювання. По ступені поколювання, яке повинно бути легко стерпним для пацієнта, установлюється необхідна лікувальна напруга. При торканні голчатим електродом 3 ділянки тіла незаземленого пацієнта, який піддається лікувальному впливу, під дією сильного електричного поля негативні заряди (електрони) проникають через роговий епітелій шкіри всередину тіла пацієнта, створюючи лікувальний ефект. При лікуванні важкодоступних місць тіла пацієнта, що мають високу електропровідність (наприклад порожнини рота) електричний вимикач 6, розташований у наконечнику попередньо вимикається. Потім, торкаючись голчатим електродом 3 місця лікування, вмикається електричний вимикач 6 і здійснюється дозований за часом лікувальний вплив, переміщенням голчатого електрода 3 у межах зони лікування. Оскільки роговий епітелій шкіри в звичайних місцях тіла пацієнта має різний опір на різних ділянках, негативні заряди направляються всередину тіла пацієнта у виді імпульсів електричного струму, створюючи додатковий ефект електроголкоуколювання. Це явище супроводжується іскрінням і зарядним тріском. При цьому виникає широкосмугове імпульсне радіовипромінювання, що також створює додатковий лікувальний ефект. Паразитне радіовипромінювання в навколишній простір поглинається ізольованим екраном 5 наконечника, виконаним, наприклад, у формі металевої чашки з отвором у дні, що створює практично замкнутий екранований об’єм, так як з однієї сторони 5 розташований ізольований екран, що проводе струм, який поглинає радіовипромінювання, а з іншої сторони тіло пацієнта, яке також поглинає радіовипромінювання. Ізольований екран 5 може бути виконаний у вигляді окремої металевої деталі, що надягається на діелектричний корпус 4, або у вигляді металізації його частини, у якій розташований голчатий електрод 3. Екран 5 ізольований зовні, щоб уникнути випадкового замикання пацієнта, що знаходиться при лікуванні під високим потенціалом і лікуючого лікаря. У варіанті 3 наконечник призначений для точного дозованого лікувального впливу (наприклад для лікування хворого зуба або афта). При цьому рухомий голчатий електрод 3 встановлюється в зону лікування. При легкому натисненні голчатого електрода 3 стискується пружина 7 і відбувається його торкання до нерухомого електрода 8 електрично з'єднаного з високовольтним гнучким ізольованим незакріпленим проводом 2, при цьому в зону лікування подається необхідна лікувальна напруга протягом необхідного часу. При завершенні процедури наконечник відсувається, при цьому рухомий голчатий електрод З повертається пружиною 7 у початковий стан, перериваючи електричний контакт. Пропонований винахід дозволяє збільшити ефективність пристрою і поліпшити його експлуатаційні можливості при місцевому впливі. 80740 6
