Пристрій для фізіотерапевтичного лікування очей

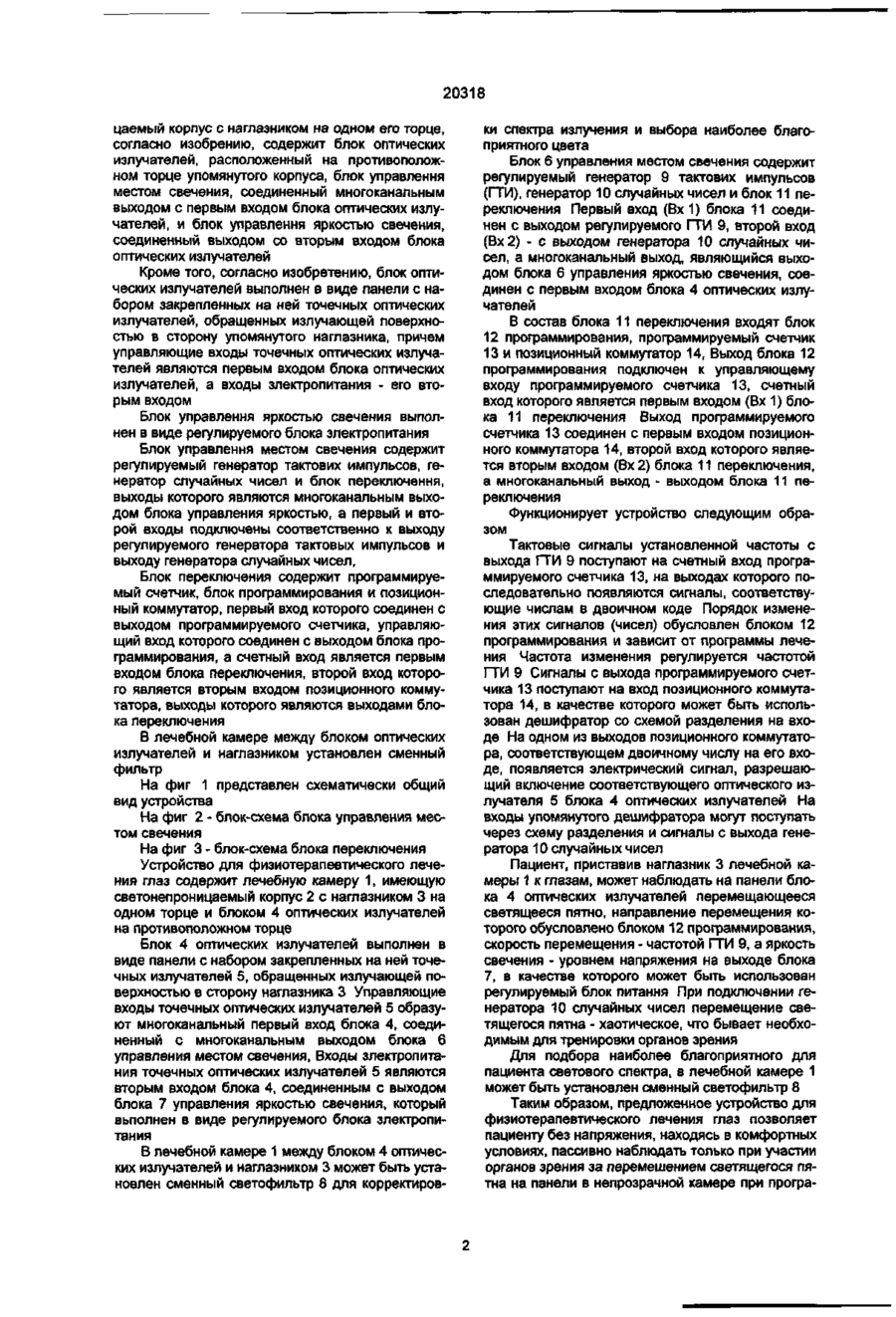

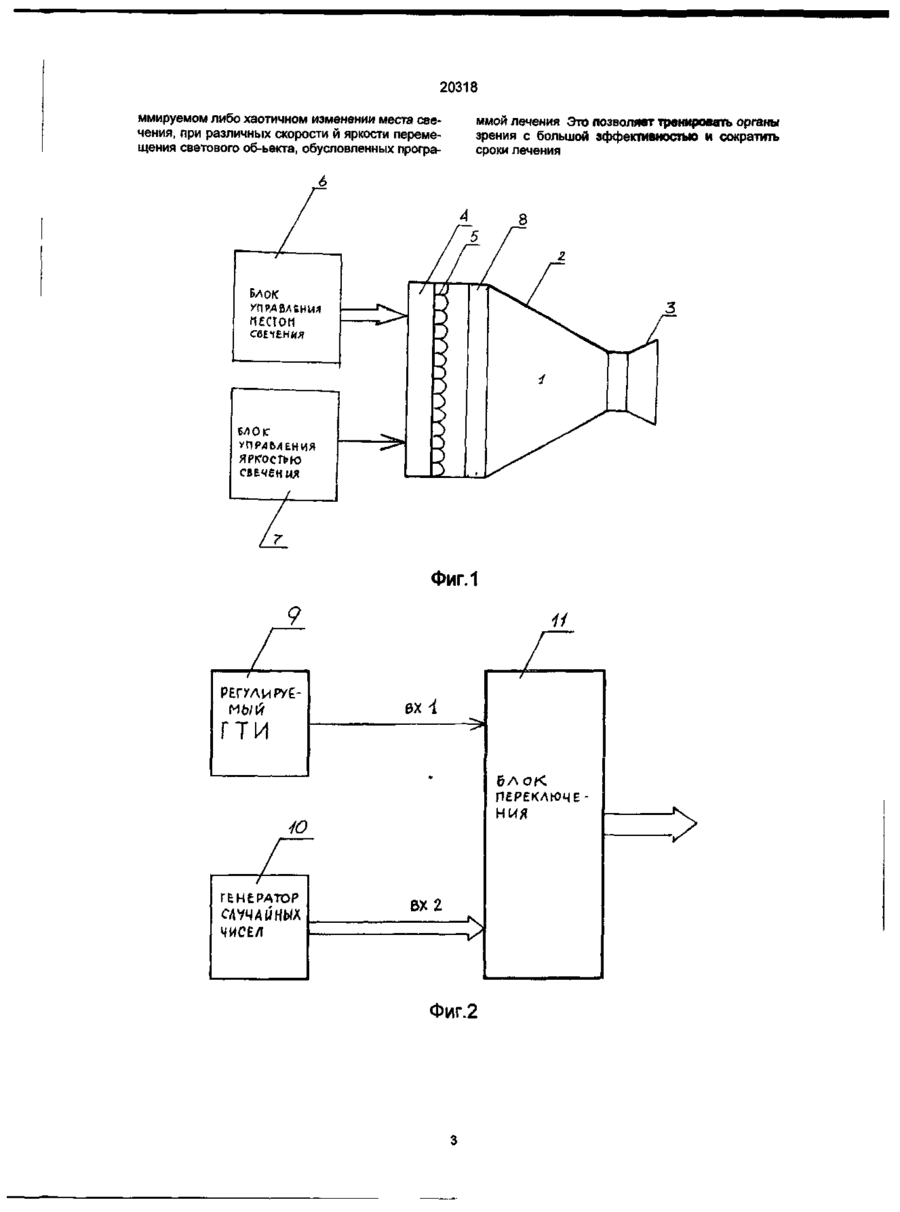

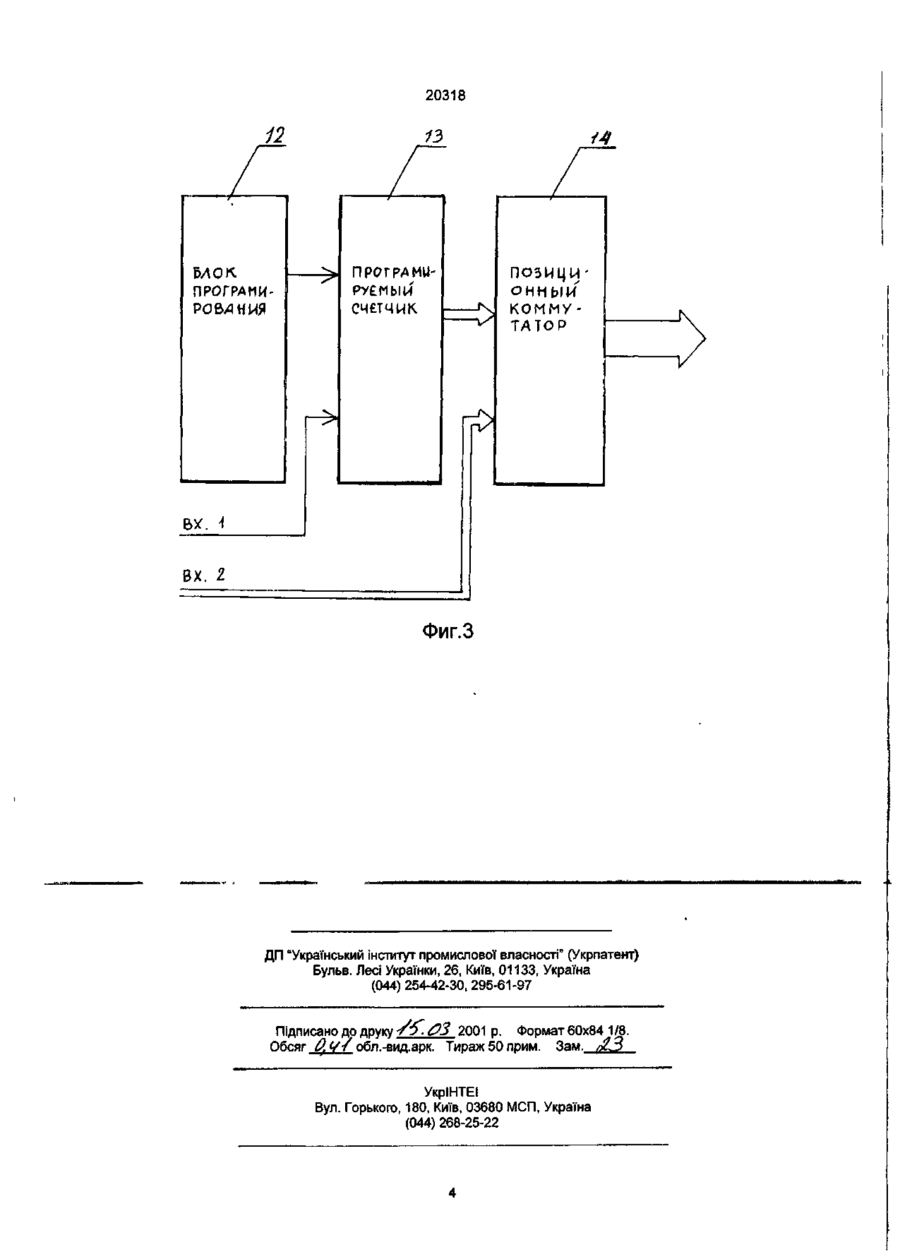

1. Устройство для физиотерапевтического лечения глаз, содержащее лечебную камеру, имеющую светонепроницаемый корпус с наглазником на одном его торце, отличающееся тем, что оно содержит блок оптических излучателей, расположенный на противоположном торце упомянутого корпуса, блок управления местом свечения, соединенный многоканальным выходом с первым входом блока оптических излучателей, и блок управления яркостью свечения, соединенный выходом со вторым входом блока оптических излучателей. 2. Устройство по п.1, отличающееся тем, что блок оптических излучателей выполнен в виде панели с набором закрепленных на ней точечных оптических излучателей, обращенных излучающей поверхностью в сторону упомянутого наглазника, причем управляющие входы точечных оптических излучателей являются первым входом блока опт ических излучателей, а входы электропитания его вторым входом. 3. Устройство по п.1, отличающееся тем, что блок управления яркостью свечения выполнен в виде регулируемого блока электропитания. 4. Устройство по п. 1, отличающееся тем, что блок управления местом свечения содержит регулируемый генератор тактовых импульсов, генератор случайных чисел и блок переключения, выходы которого являются многоканальным выходом блока управления яркостью, а первый и второй входы подключены соответственно к выходу регулируемого генератора тактовых импульсов и выходу генератора случайных чисел. 5. Устройство по п. 4, отличающееся тем, что блок переключения содержит программируемый счетчик, блок программирования и позиционный коммутатор, первый вход которого соединен с выходом программируемого счетчика, управляющий вход которого соединен с выходом блока программирования, а счетный вход является первым входом блока переключения, второй вход которого является вторым входом позиционного коммутатора, выходы которого являются выходами блока переключения. 6. Устройство по п.1, отличающееся тем, что в лечебной камере между блоком оптических излучателей и наглазником установлен сменный светофильтр. Изобретение относится к медицинской технике в области офтальмологии и предназначено для лечения глаз и коррекции зрения физиотерапевтическими средствами. Наиболее близким к предложенному техническому решению является устройство для физиотерапевтического лечения глаз, содержащее лечебную камеру, имеющую светонепроницаемый корпус с наглазником на одном его торце и окном для освещения тест-объектов - на другом торце. Пациент, вращая с помощью рукоятки расположенный в корпусе барабан,, наблюдает через последовательно подводимые к глазу линзы соответствующие тест-объекты, тренируя таким образом зрение. Это устройство является недостаточно эффективным в лечении, поскольку позволяет несколько улучшить зрение лишь путем тренировки резер вов аккомодации. Часто этого бывает недостаточ-но для улучшения зрения. Кроме того, известное устройство является сложным в применении, требует специального обучения пациента и требует его постоянного напряженного внимания в процессе лечения, что снижает лечебный эффект. Задачей изобретения является повышение эффективности лечения путем вовлечения в тренировочный процесс большого числа компонентов, влияющих на состояние органов зрения, а также путем повышения комфортности лечебного процесса, что улучшает общее состояние организма, сокращает время лечения. Для решения поставленной задачи устройство для физиотерапевтического лечения глаз, содержащее лечебную камеру, имеющую светонепрони СМ О 00 со о см 20318 цаемый корпус с наглазником на одном его торце, согласно изобрению, содержит блок оптических излучателей, расположенный на противоположном торце упомянутого корпуса, блок управлення местом свечения, соединенный многоканальным выходом с первым входом блока оптических излучателей, и блок управлення яркостью свечения, соединенный выходом со вторым входом блока оптических излучателей Кроме того, согласно изобретению, блок оптических излучателей выполнен в виде панели с набором закрепленных на ней точечных оптических излучателей, обращенных излучающей поверхностью в сторону упомянутого наглазника, причем управляющие входы точечных оптических излучателей являются первым входом блока оптических излучателей, а входы электропитания - его вторым входом Блок управлення яркостью свечения выполнен в виде регулируемого блока электропитания Блок управлення местом свечения содержит регулируемый генератор тактових импульсов, генератор случайных чисел и блок переключення, выходы которого являются многоканальным выходом блока управления яркостью, а первый и второй входы подключены соответственно к выходу регулируемого генератора тактовых импульсов и выходу генератора случайных чисел, Блок переключения содержит программируемый счетчик, блок программирования и позиционный коммутатор, первый вход которого соединен с выходом программируемого счетчика, управляющий вход которого соединен с выходом блока программирования, а счетный вход является первым входом блока переключения, второй вход которого является вторым входом позиционного коммутатора, выходы которого являются выходами блока переключения В лечебной камере между блоком оптических излучателей и наглазником установлен сменный фильтр На фиг 1 представлен схематически общий вид устройства На фиг 2 - блок-схема блока управления местом свечения На фиг 3 - блок-схема блока переключения Устройство для физиотерапевтического лечения глаз содержит лечебную камеру 1, имеющую светонепроницаемый корпус 2 с наглазником 3 на одном торце и блоком 4 оптических излучателей на противоположном торце Блок 4 оптических излучателей выполнен в виде панели с набором закрепленных на ней точечных излучателей 5, обращенных излучающей поверхностью в сторону наглазника 3 Управляющие входы точечных оптических излучателей 5 образуют многоканальный первый вход блока 4, соединенный с многоканальным выходом блока 6 управления местом свечения, Входы электропитания точечных оптических излучателей 5 являются вторым входом блока 4, соединенным с выходом блока 7 управления яркостью свечения, который вьполнен в виде регулируемого блока электропитания В лечебной камере 1 между блоком 4 оптических излучателей и наглазником 3 может быть установлен сменный светофильтр 8 для корректиров ки спектра излучения и выбора наиболее благоприятного цвета Блок 6 управления местом свечения содержит регулируемый генератор 9 тактових импульсов (ПРИ), генератор 10 случайных чисел и блок 11 переключения Первый вход (Вх1) блока 11 соединен с выходом регулируемого ГТИ 9, второй вход (Вх2) - с выходом генератора 10 случайных чисел, а многоканальный выход, являющийся выходом блока 6 управления яркостью свечения, соединен с первым входом блока 4 оптических излучателей В состав блока 11 переключения входят блок 12 программирования, программируемый счетчик 13 и позиционный коммутатор 14, Выход блока 12 программирования подключен к управляющему входу программируемого счетчика 13, счетный вход которого является первым входом (Вх 1) блока 11 переключения Выход программируемого счетчика 13 соединен с первым входом позиционного коммутатора 14, второй вход которого является вторым входом (Вх2) блока 11 переключения, а многоканальный выход - выходом блока 11 переключения Функционирует устройство следующим образом Тактовые сигналы установленной частоты с выхода ГТИ 9 поступают на счетный вход программируемого счетчика 13, на выходах которого последовательно появляются сигналы, соответствующие числам в двоичном коде Порядок изменения этих сигналов (чисел) обусловлен блоком 12 программирования и зависит от программы лечения Частота изменения регулируется частотой ГТИ 9 Сигналы с выхода программируемого счетчика 13 поступают на вход позиционного коммутатора 14, в качестве которого может быть использован дешифратор со схемой разделения на входе На одном из выходов позиционного коммутатора, соответствующем двоичному числу на его входе, появляется электрический сигнал, разрешающий включение соответствующего оптического излучателя 5 блока 4 оптических излучателей На входы упомянутого дешифратора могут поступать через схему разделения и сигналы с выхода генератора 10 случайных чисел Пациент, приставив наглазник 3 лечебной камеры 1 к глазам, может наблюдать на панели блока 4 оптических излучателей перемещающееся светящееся пятно, направление перемещения которого обусловлено блоком 12 программирования, скорость перемещения - частотой ГТИ 9, а яркость свечения - уровнем напряжения на выходе блока 7, в качестве которого может быть использован регулируемый блок питання При подключении генератора 10 случайных чисел перемещение светящегося пятна - хаотическое, что бывает необходимым для тренировки органов зрения Для подбора наиболее благоприятного для пациента светового спектра, в лечебной камере 1 может быть установлен сменный светофильтр 8 Таким образом, предложенное устройство для физиотерапевтического лечения глаз позволяет пациенту без напряжения, находясь в комфортных условиях, пассивно наблюдать только при участии органов зрения за перемещением светящегося пятна на панели в непрозрачной камере при програ 20318 ммируемом либо хаотичном изменении места свечения, при различных скорости й яркости перемещения светового об-ьекта, обусловленных програ ммой лечения Это позволяет тренировать органы зрения с большой эффективностью и сократить сроки лечения БЛОК УПР,4 ПЕСТОМ УПР45ЛЕНИЯ яркостью СВЕЧЕНИЯ Фиг.1 РЕГУЛИРУЁ мъ/й гти ех і блок ПЕРЕКЛЮЧЕ ния ВХ 2 Фиг.2 20318 13 ьлок ПРОГРАМИ ПОЗИЦИ' ПРОГРАШРОВДНКЯ СЧ£ТЧИК КОММУТАТОР ЪУ. ВХ. І Фиг.З ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку -/"б.^З 2001 p. Формат 60x84 1/8. Обсяг D.t/i обл.-вид.арк. Тираж 50 прим. Зам. pL3 УкрІНТЕІ Вул. Горького, 180, Київ, 03680 МСП, Україна (044) 268-25-22
