Пристрій для фізіотерапевтичного лікування очей

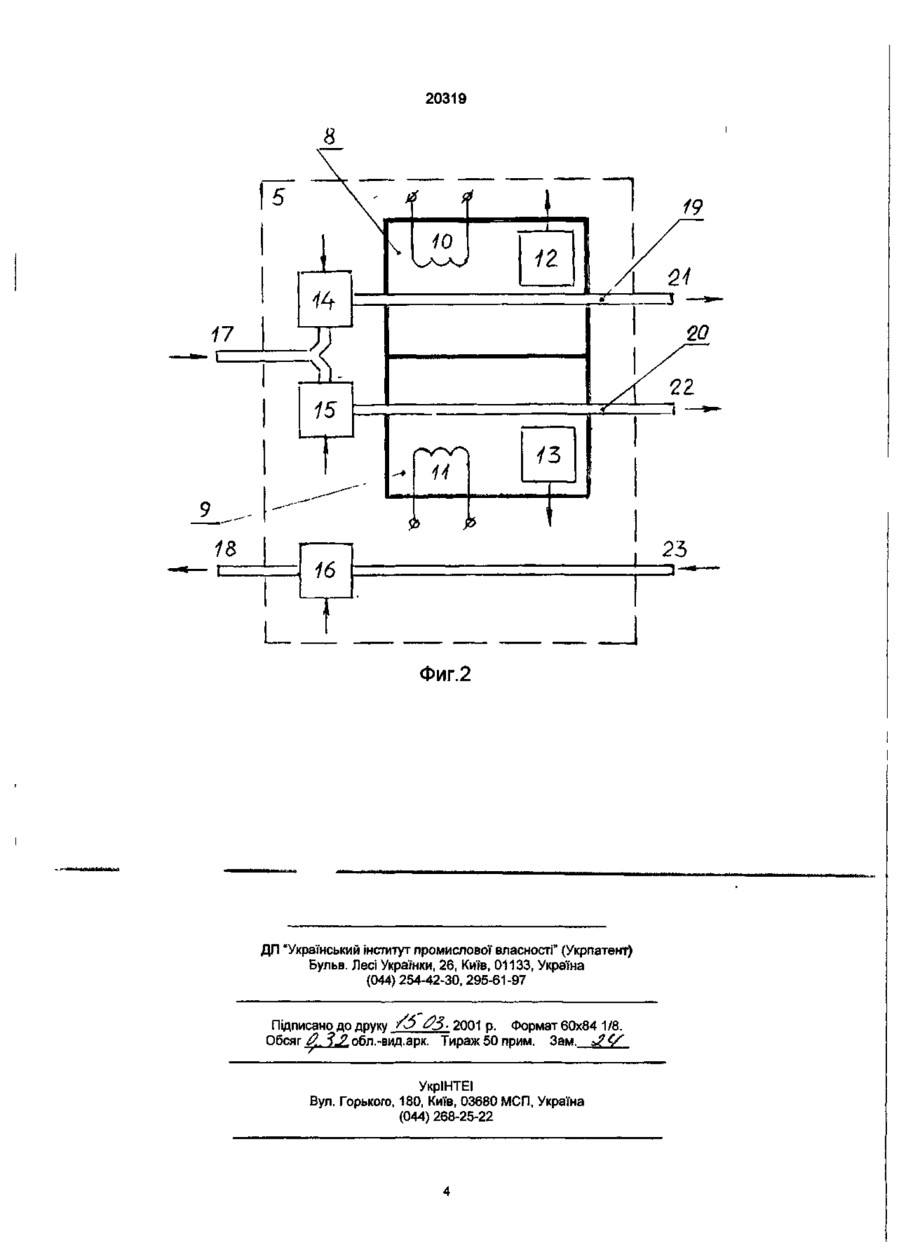

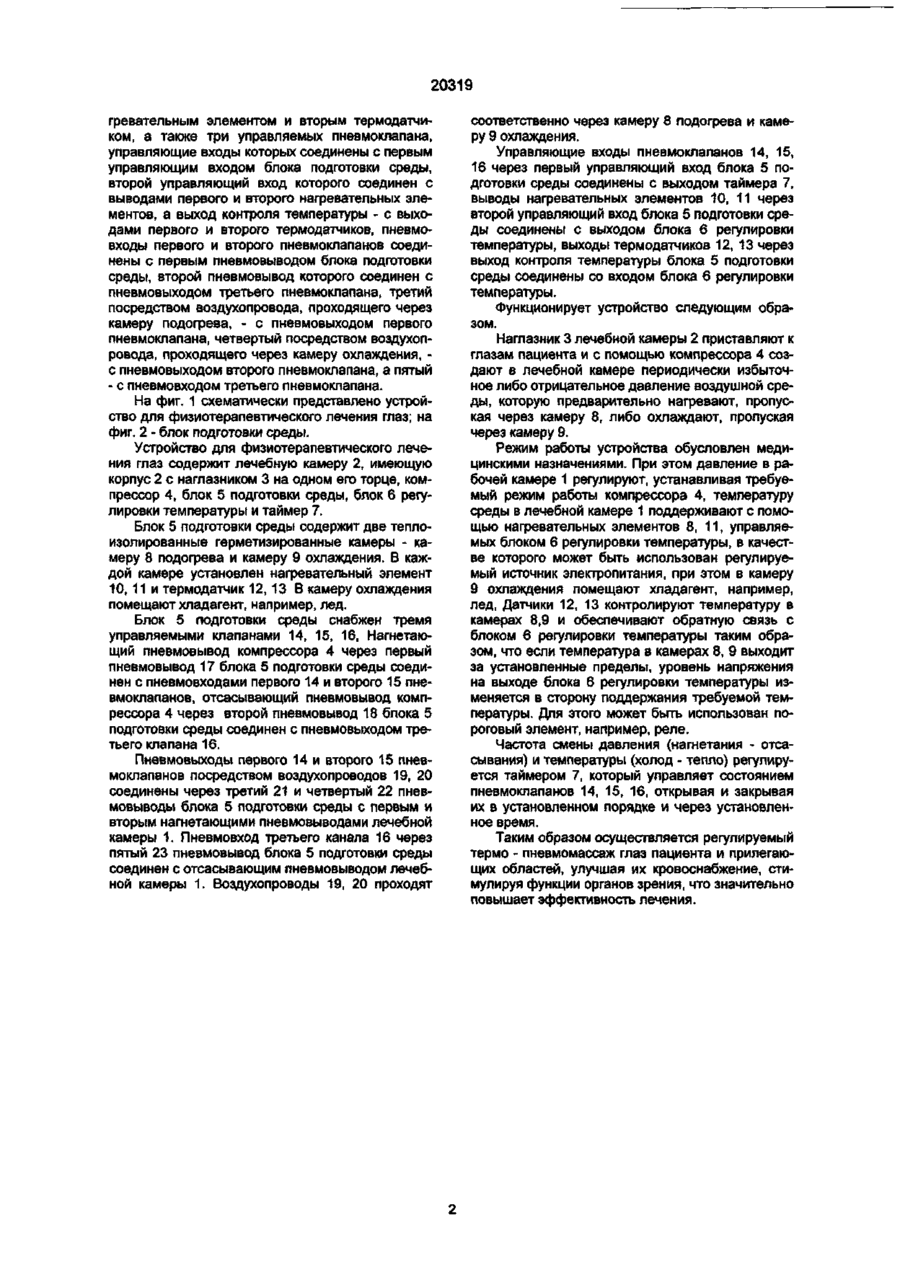

1. Устройство для физиотерапевтического лечения глаз, содержащее лечебную камеру, имеющую корпус с наглазником на одном его торце, отличающееся тем, что оно снабжено компрессором, блоком подготовки среды, блоком регулировки температуры и таймером, выход которого соединен с первым управляющим входом блока подготовки среды, второй управляющий вход которого подключен к выходу блока регулировки температурь!, а выход контроля температуры - ко входу блока регулировки температуры, первый и второй пневмовыводы блока подготовки среды соединены соответственно с нагнетающим и отсасывающим выводами компрессора, а третий, четвертый и пятый - с соответствующими пневмовыводами лечебной камеры. 2. Устройство по п.1, отличающееся тем, что блок подготовки среды содержит теплоизолированную камеру подогрева с установленными в ней первым нагревательным элементом и первым термодатчиком, теплоизолированную камеру охлаждения с установленными в ней вторым нагревательным элементом и вторым термодатчиком, а также три управляемых пневмоклапана, управляющие входы которых соединены с первым управляющим входом блока подготовки среды, второй управляющий вход которого соединен с выводами первого и второго нагревательных элементов, а выход контроля температуры - с выходами первого и второго термодатчиков, пневмовходы первого и второго пневмоклапанов соединены с первым пневмовыводом блока подготовки среды, второй пневмовывод которого соединен с пневмовыходом третьего пневмоклапана, третий посредством воздухопровода, проходящего через камеру подогрева, - с пневмовыходом первого пневмоклапана, четвертый посредством воздухопровода, проходящего через камеру охлаждения, - с пневмовыходом второго пневмоклапана, а пятый - с пневмовходом третьего пневмоклапана. Изобретение относится к медицинской технике, в частности к физиотерапевтическому лечению глаз. Известно устройство для физиотерапевтического лечения глаз (Авторское свидетельство СССР № 1507378, М.кл, A61F 9/00), содержащее лечебную камеру, имеющую корпус с наглазником на одном его торце и средства воздействия на органы зрения путем тренировки резервов аккомодации. Такое устройство имеет довольно узкий диапазон воздействия и его лечебный эффект ограничен лишь возможностью некоторого улучшения остроты зрения путем тренировки резервов аккомодации. Задачей изобретения является повышение эффективности лечения глаз путем оказания стимулирующего воздействия на органы зрения под влиянием пневмомассажа, совмещенного с термопроцедурами. Для решения поставленной задачи устройство для физиотерапевтического лечения глаз, содержащее лечебную камеру, имеющую корпус с наглазником на одном его торце, согласно изобретению, снабжено компрессором, блоком рерулировки температуры и таймером, выход которого соединен с первым управляющим входом блока подготовки среды, второй управляющий вход которого подключен к выходу блока регулировки температуры, а выход контроля температуры - ко входу блока регулировки температуры, первый и второй пневмовыводы блока подготовки среды соединены соответственно с нагнетающим и отсасывающим выводами компрессора, а третий , червертый и пятый - с соответствующими пневмовыводами лечебной камеры. Блок подготовки среды содержит теплоизолированную камеру подогрева с установленными в ней первым нагревательным элементом и первым термодатчиком, теплоизолированную камеру охлаждения с установленными в ней вторым на см О СП о о см 20319 гревательным элементом и вторым термодатчиком, а также три управляемых пневмоклапана, управляющие входы которых соединены с первым управляющим входом блока подготовки среды, второй управляющий вход которого соединен с выводами первого и второго нагревательных элементов, а выход контроля температуры - с выходами первого и второго термодатчиков, пневмовходы первого и второго пневмоклапанов соединены с первым пневмовыводом блока подготовки среды, второй пневмовывод которого соединен с пневмовыходом третьего пневмоклапана, третий посредством воздухопровода, проходящего через камеру подогрева, - с пневмовыходом первого пневмоклапана, четвертый посредством воздухопровода, проходящего через камеру охлаждения, с пневмовыходом второго пневмоклапана, а пятый - с пневмовходом третьего пневмоклапана. На фиг. 1 схематически представлено устройство для физиотерапевтического лечения глаз; на фиг. 2 - блок подготовки среды. Устройство для физиотерапевтического лечения глаз содержит лечебную камеру 2, имеющую корпус 2 с наглазником 3 на одном его торце, компрессор 4, блок 5 подготовки среды, блок 6 регулировки температуры и таймер 7. Блок 5 подготовки среды содержит две теплоизолированные герметизированные камеры - камеру 8 подогрева и камеру 9 охлаждения. В каждой камере установлен нагревательный элемент 10, 11 и термодатчик 12, 13 В камеру охлаждения помещают хладагент, например, лед. Блок 5 подготовки среды снабжен тремя управляемыми клапанами 14, 15, 16, Нагнетающий пневмовывод компрессора 4 через первый пневмовывод 17 блока 5 подготовки среды соединен с пневмовходами первого 14 и второго 15 пневмоклапанов, отсасывающий пневмовывод компрессора 4 через второй пневмовывод 18 блока 5 подготовки среды соединен с пневмовыходом третьего клапана 16. Пневмовыходы первого 14 и второго 15 пневмоклапанов посредством воздухопроводов 19, 20 соединены через третий 21 и четвертый 22 пневмовыводы блока 5 подготовки среды с первым и вторым нагнетающими пневмовыводами лечебной камеры 1. Пневмовход третьего канала 16 через пятый 23 пневмовывод блока 5 подготовки среды соединен с отсасывающим пневмовыводом лечебной камеры 1. Воздухопроводы 19, 20 проходят соответственно через камеру 8 подогрева и камеру 9 охлаждения. Управляющие входы пневмоклапанов 14, 15, 16 через первый управляющий вход блока 5 подготовки среды соединены с выходом таймера 7, выводы нагревательных элементов 10, 11 через второй управляющий вход блока 5 подготовки среды соединены с выходом блока 6 регулировки температуры, выходы термодатчиков 12, 13 через выход контроля температуры блока 5 подготовки среды соединены со входом блока 6 регулировки температуры. Функционирует устройство следующим образом. Наглазник 3 лечебной камеры 2 приставляют к глазам пациента и с помощью компрессора 4 создают в лечебной камере периодически избыточное либо отрицательное давление воздушной среды, которую предварительно нагревают, пропуская через камеру 8, либо охлаждают, пропуская через камеру 9. Режим работы устройства обусловлен медицинскими назначениями. При этом давление в рабочей камере 1 регулируют, устанавливая требуемый режим работы компрессора 4, температуру среды в лечебной камере 1 поддерживают с помощью нагревательных элементов 8, 11, управляемых блоком 6 регулировки температуры, в качестве которого может быть использован регулируемый источник электропитания, при этом в камеру 9 охлаждения помещают хладагент, например, лед, Датчики 12, 13 контролируют температуру в камерах 8,9 и обеспечивают обратную связь с блоком 6 регулировки температуры таким образом, что если температура в камерах 8, 9 выходит за установленные пределы, уровень напряжения на выходе блока 6 регулировки температуры изменяется в сторону поддержания требуемой температуры. Для этого может быть использован пороговый элемент, например, реле. Частота смены давления (нагнетания - отсасывания) и температуры (холод - тепло) регулируется таймером 7, который управляет состоянием пневмоклапанов 14, 15, 16, открывая и закрывая их в установленном порядке и через установленное время. Таким образом осуществляется регулируемый термо - пневмомассаж глаз пациента и прилегающих областей, улучшая их кровоснабжение, стимулируя функции органов зрения, что значительно повышает эффективность лечения. 20319 Компрессор 17 18, блок подгото&іси Сред ы 4 5 J L Блок Тайьлер температуры 7 б Фиг.1 20319 8 Фиг.2 ДП "Український інститут промислової власності" (Укрпатент) Бульв. Лесі Українки, 26, Київ, 01133, Україна (044) 254-42-30, 295-61-97 Підписано до друку J5
