Спосіб отримання електричного навантаження з первинної та вторинної обмоток трансформатора

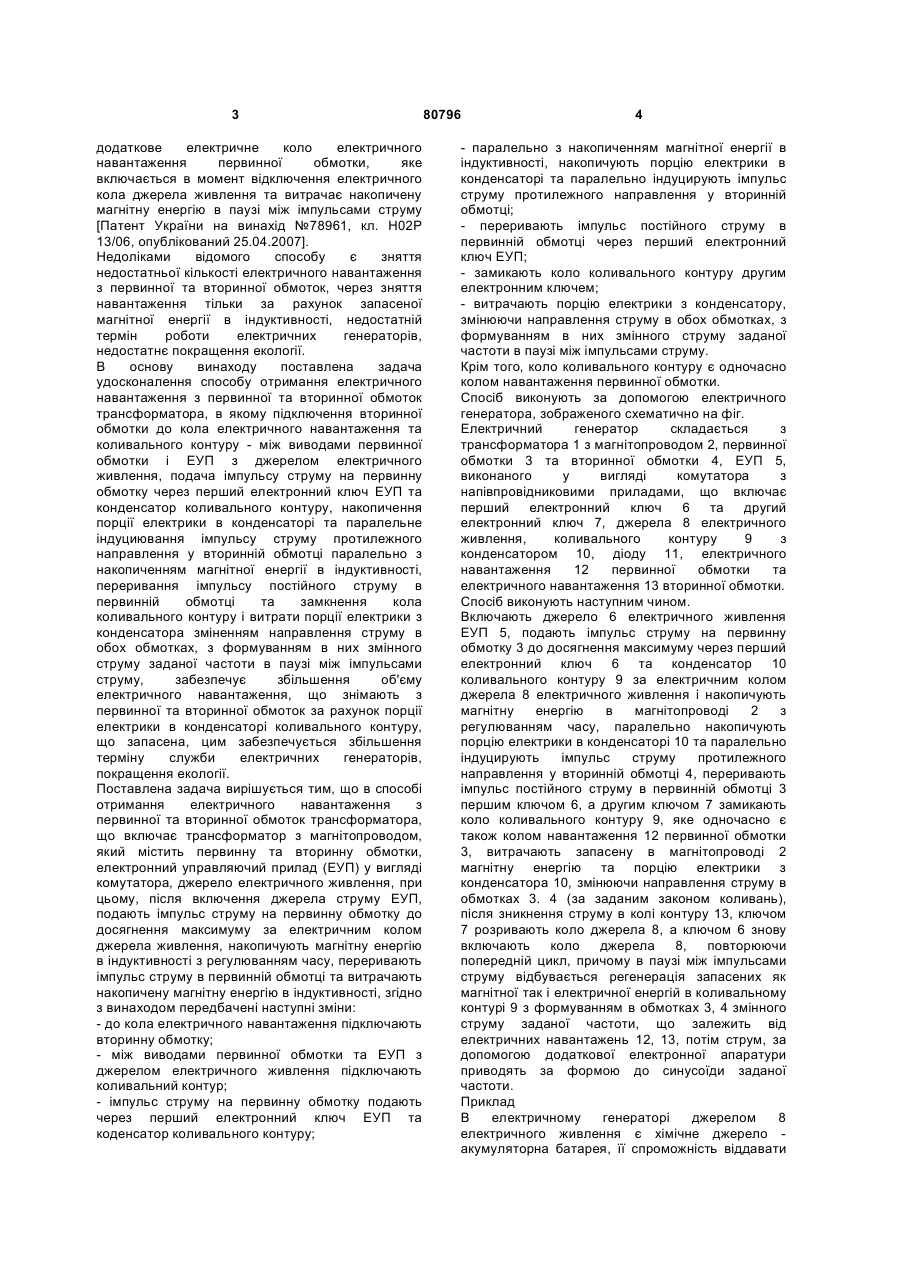

1. Спосіб отримання електричного навантаження з первинної та вторинної обмоток трансформатора, що включає використання трансформатора з магнітопроводом, який містить первинну та вторинну обмотки, первинна обмотка підключена до електронного керуючого приладу (ЕКП), виконаного у вигляді комутатора, та до джерела електричного живлення, виводи вторинної обмотки підключені до кола електричного навантаження, при цьому після включення джерела струму ЕКП, електричним колом джерела живлення подають імпульс струму на первинну обмотку до досягнення максимуму, накопичують магнітну енергію в індуктивності, C2 2 (19) 1 3 додаткове електричне коло електричного навантаження первинної обмотки, яке включається в момент відключення електричного кола джерела живлення та витрачає накопичену магнітну енергію в паузі між імпульсами струму [Патент України на винахід №78961, кл. Н02Р 13/06, опублікований 25.04.2007]. Недоліками відомого способу є зняття недостатньої кількості електричного навантаження з первинної та вторинної обмоток, через зняття навантаження тільки за рахунок запасеної магнітної енергії в індуктивності, недостатній термін роботи електричних генераторів, недостатнє покращення екології. В основу винаходу поставлена задача удосконалення способу отримання електричного навантаження з первинної та вторинної обмоток трансформатора, в якому підключення вторинної обмотки до кола електричного навантаження та коливального контуру - між виводами первинної обмотки і ЕУП з джерелом електричного живлення, подача імпульсу струму на первинну обмотку через перший електронний ключ ЕУП та конденсатор коливального контуру, накопичення порції електрики в конденсаторі та паралельне індуциювання імпульсу струму протилежного направлення у вторинній обмотці паралельно з накопиченням магнітної енергії в індуктивності, переривання імпульсу постійного струму в первинній обмотці та замкнення кола коливального контуру і витрати порції електрики з конденсатора зміненням направлення струму в обох обмотках, з формуванням в них змінного струму заданої частоти в паузі між імпульсами струму, забезпечує збільшення об'єму електричного навантаження, що знімають з первинної та вторинної обмоток за рахунок порції електрики в конденсаторі коливального контуру, що запасена, цим забезпечується збільшення терміну служби електричних генераторів, покращення екології. Поставлена задача вирішується тим, що в способі отримання електричного навантаження з первинної та вторинної обмоток трансформатора, що включає трансформатор з магнітопроводом, який містить первинну та вторинну обмотки, електронний управляючий прилад (ЕУП) у вигляді комутатора, джерело електричного живлення, при цьому, після включення джерела струму ЕУП, подають імпульс струму на первинну обмотку до досягнення максимуму за електричним колом джерела живлення, накопичують магнітну енергію в індуктивності з регулюванням часу, переривають імпульс струму в первинній обмотці та витрачають накопичену магнітну енергію в індуктивності, згідно з винаходом передбачені наступні зміни: - до кола електричного навантаження підключають вторинну обмотку; - між виводами первинної обмотки та ЕУП з джерелом електричного живлення підключають коливальний контур; - імпульс струму на первинну обмотку подають через перший електронний ключ ЕУП та коденсатор коливального контуру; 80796 4 - паралельно з накопиченням магнітної енергії в індуктивності, накопичують порцію електрики в конденсаторі та паралельно індуцирують імпульс струму протилежного направлення у вторинній обмотці; - переривають імпульс постійного струму в первинній обмотці через перший електронний ключ ЕУП; - замикають коло коливального контуру другим електронним ключем; - витрачають порцію електрики з конденсатору, змінюючи направлення струму в обох обмотках, з формуванням в них змінного струму заданої частоти в паузі між імпульсами струму. Крім того, коло коливального контуру є одночасно колом навантаження первинної обмотки. Спосіб виконують за допомогою електричного генератора, зображеного схематично на фіг. Електричний генератор складається з трансформатора 1 з магнітопроводом 2, первинної обмотки 3 та вторинної обмотки 4, ЕУП 5, виконаного у вигляді комутатора з напівпровідниковими приладами, що включає перший електронний ключ 6 та другий електронний ключ 7, джерела 8 електричного живлення, коливального контуру 9 з конденсатором 10, діоду 11, електричного навантаження 12 первинної обмотки та електричного навантаження 13 вторинної обмотки. Спосіб виконують наступним чином. Включають джерело 6 електричного живлення ЕУП 5, подають імпульс струму на первинну обмотку 3 до досягнення максимуму через перший електронний ключ 6 та конденсатор 10 коливального контуру 9 за електричним колом джерела 8 електричного живлення і накопичують магнітну енергію в магнітопроводі 2 з регулюванням часу, паралельно накопичують порцію електрики в конденсаторі 10 та паралельно індуцирують імпульс струму протилежного направлення у вторинній обмотці 4, переривають імпульс постійного струму в первинній обмотці 3 першим ключом 6, а другим ключом 7 замикають коло коливального контуру 9, яке одночасно є також колом навантаження 12 первинної обмотки 3, витрачають запасену в магнітопроводі 2 магнітну енергію та порцію електрики з конденсатора 10, змінюючи направлення струму в обмотках 3. 4 (за заданим законом коливань), після зникнення струму в колі контуру 13, ключом 7 розривають коло джерела 8, а ключом 6 знову включають коло джерела 8, повторюючи попередній цикл, причому в паузі між імпульсами струму відбувається регенерація запасених як магнітної так і електричної енергій в коливальному контурі 9 з формуванням в обмотках 3, 4 змінного струму заданої частоти, що залежить від електричних навантажень 12, 13, потім струм, за допомогою додаткової електронної апаратури приводять за формою до синусоїди заданої частоти. Приклад В електричному генераторі джерелом 8 електричного живлення є хімічне джерело акумуляторна батарея, її спроможність віддавати 5 в процесі розряду отриману при заряді енергію оцінюють коефіцієнтом віддачі енергії: Wp hw = , W3 де: h w - коефіцієнт віддачі енергії; Wp - енергія розряду; W3 - енергія заряду. Новий заряджений акумулятор має коефіцієнт віддачі енергії h w =0,75 [С. В. Акимов и др., Электрооборудование автомобилей, учебник для ВУЗов, М., Высшая школа, стр. 47]. Втрата енергії в об'ємі 25% на старті експлуатації акумулятора, наприклад в автомобілях, в подальшому зростає до 30-35%, що приводить (при регулярних перезарядках) до значного збільшення витрат вуглеводневого палива та підвищенню об'ємів шкідливих викидів в атмосферу. В електричному колі хімічного джерела електричного живлення (за яким йде постійний струм), струм, що приходить на клему "мінус", не виконує додаткової підзарядки акумулятора, тому що для цього потрібне протилежне направлення струму та додаткове спеціальне обладнання, а тому доцільніше струм не повертати до акумулятора, а використовувати імпульсне в коливальному контурі 9 генератора, що дозволить підвищити термін його безперервної роботи за рахунок порційної подачі електрики та пауз між ними. Використання запропонованого способу дозволить знизити витрати палива, наприклад, в двигунах внутрішнього згоряння, при цьому, покращується екологія. 80796 6
