Газосепаратор

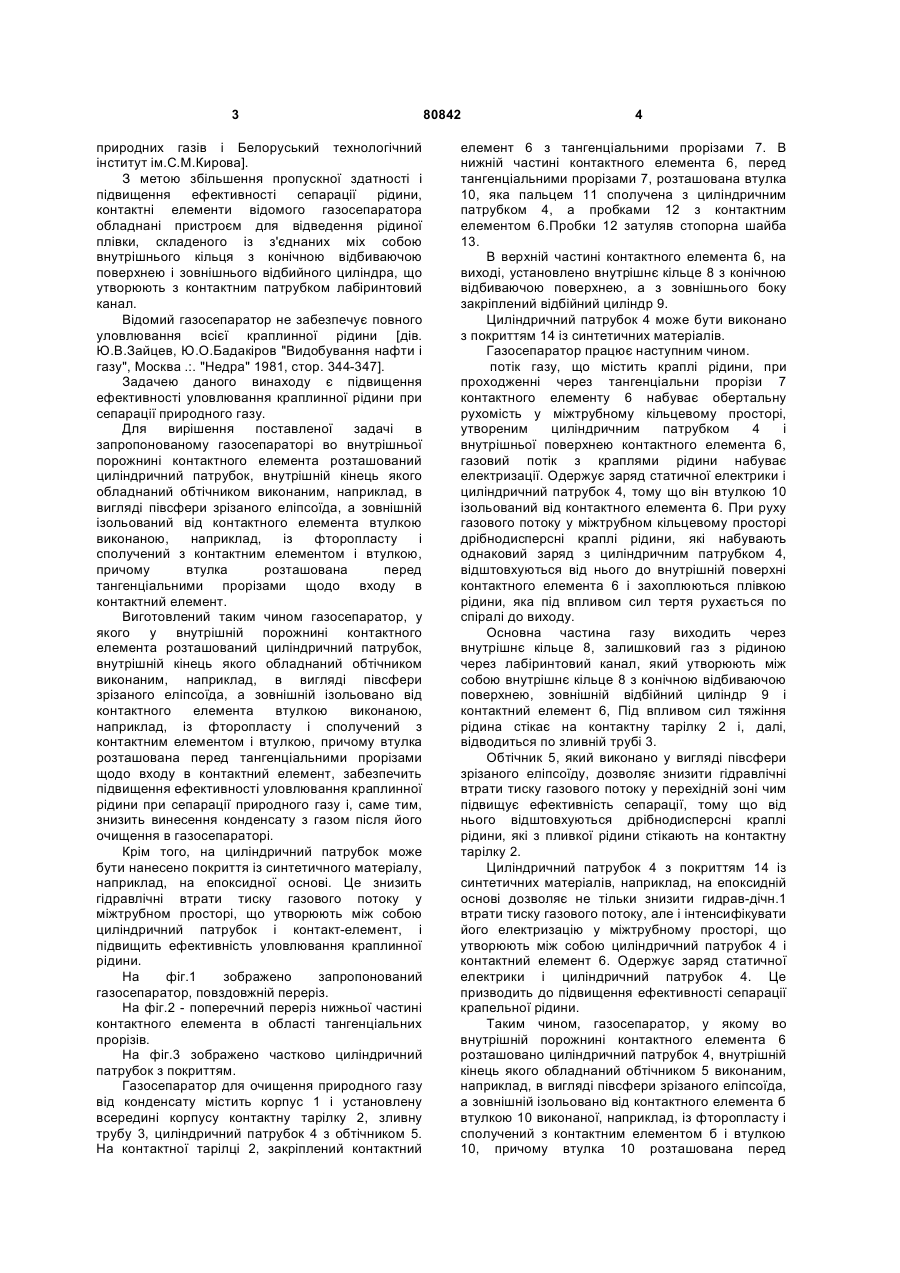

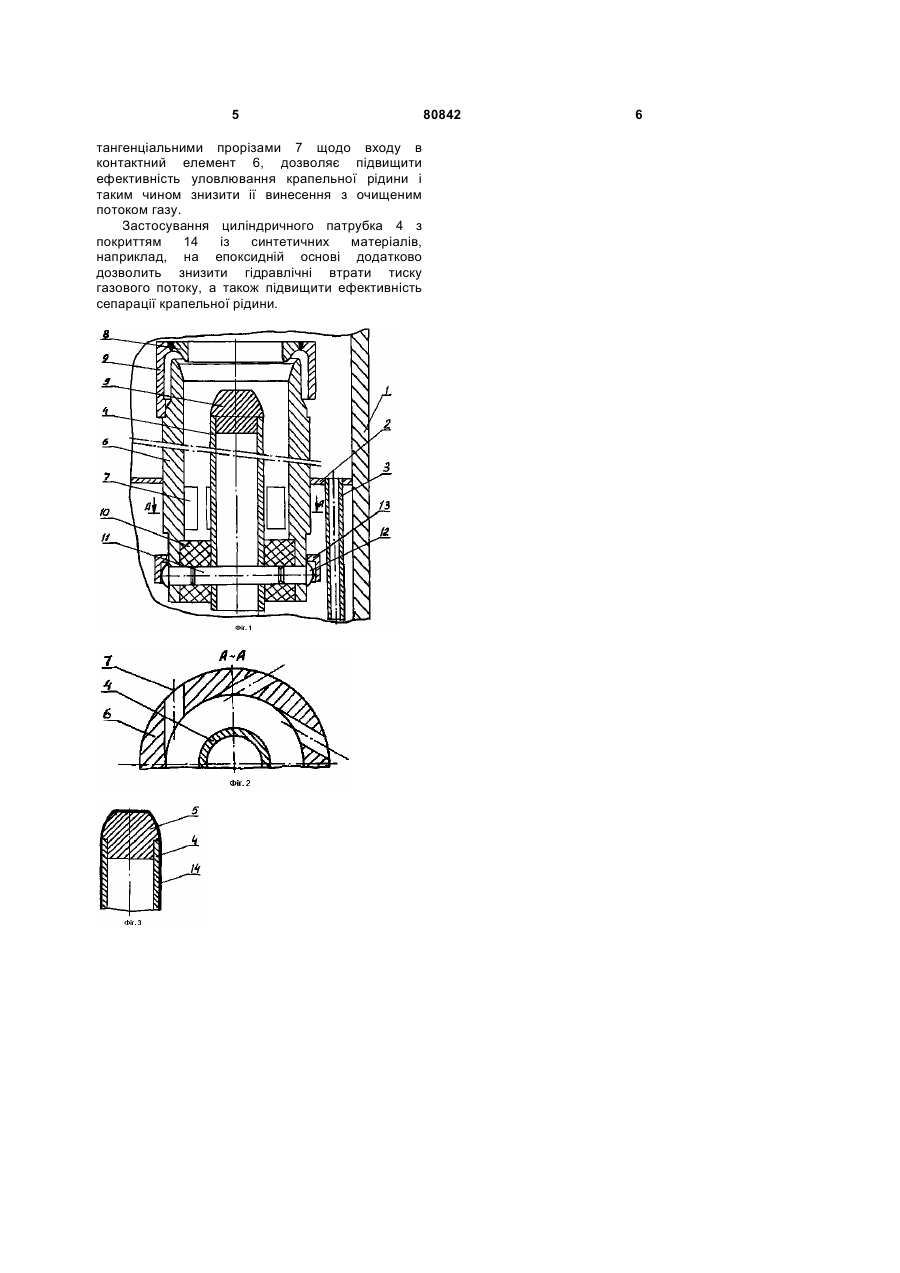

1. Газосепаратор для очищення природного газу від конденсату, який містить корпус і установлену всередині корпусу контактну тарілку, яка виготовлена у вигляді листа, на якому C2 1 3 природних газів і Белоруський технологічний інститут ім.С.М.Кирова]. З метою збільшення пропускної здатності і підвищення ефективності сепарації рідини, контактні елементи відомого газосепаратора обладнані пристроєм для відведення рідиної плівки, складеного із з'єднаних міх собою внутрішнього кільця з конічною відбиваючою поверхнею і зовнішнього відбийного циліндра, що утворюють з контактним патрубком лабіринтовий канал. Відомий газосепаратор не забезпечує повного уловлювання всієї краплинної рідини [дів. Ю.В.Зайцев, Ю.О.Бадакіров "Видобування нафти і газу", Москва .:. "Недра" 1981, стор. 344-347]. Задачею даного винаходу є підвищення ефективності уловлювання краплинної рідини при сепарації природного газу. Для вирішення поставленої задачі в запропонованому газосепараторі во внутрішньої порожнині контактного елемента розташований циліндричний патрубок, внутрішній кінець якого обладнаний обтічником виконаним, наприклад, в вигляді півсфери зрізаного еліпсоїда, а зовнішній ізольований від контактного елемента втулкою виконаною, наприклад, із фторопласту і сполучений з контактним елементом і втулкою, причому втулка розташована перед тангенціальними прорізами щодо входу в контактний елемент. Виготовлений таким чином газосепаратор, у якого у внутрішній порожнині контактного елемента розташований циліндричний патрубок, внутрішній кінець якого обладнаний обтічником виконаним, наприклад, в вигляді півсфери зрізаного еліпсоїда, а зовнішній ізольовано від контактного елемента втулкою виконаною, наприклад, із фторопласту і сполучений з контактним елементом і втулкою, причому втулка розташована перед тангенціальними прорізами щодо входу в контактний елемент, забезпечить підвищення ефективності уловлювання краплинної рідини при сепарації природного газу і, саме тим, знизить винесення конденсату з газом після його очищення в газосепараторі. Крім того, на циліндричний патрубок може бути нанесено покриття із синтетичного матеріалу, наприклад, на епоксидної основі. Це знизить гідравлічні втрати тиску газового потоку у міжтрубном просторі, що утворюють між собою циліндричний патрубок і контакт-елемент, і підвищить ефективність уловлювання краплинної рідини. На фіг.1 зображено запропонований газосепаратор, повздовжній переріз. На фіг.2 - поперечний переріз нижньої частині контактного елемента в області тангенціальних прорізів. На фіг.3 зображено частково циліндричний патрубок з покриттям. Газосепаратор для очищення природного газу від конденсату містить корпус 1 і установлену всередині корпусу контактну тарілку 2, зливну трубу 3, циліндричний патрубок 4 з обтічником 5. На контактної тарілці 2, закріплений контактний 80842 4 елемент 6 з тангенціальними прорізами 7. В нижній частині контактного елемента 6, перед тангенціальними прорізами 7, розташована втулка 10, яка пальцем 11 сполучена з циліндричним патрубком 4, а пробками 12 з контактним елементом 6.Пробки 12 затуляв стопорна шайба 13. В верхній частині контактного елемента 6, на виході, установлено внутрішнє кільце 8 з конічною відбиваючою поверхнею, а з зовнішнього боку закріплений відбійний циліндр 9. Циліндричний патрубок 4 може бути виконано з покриттям 14 із синтетичних матеріалів. Газосепаратор працює наступним чином. потік газу, що містить краплі рідини, при проходженні через тангенціальни прорізи 7 контактного елементу 6 набуває обертальну рухомість у міжтрубному кільцевому просторі, утвореним циліндричним патрубком 4 і внутрішньої поверхнею контактного елемента 6, газовий потік з краплями рідини набуває електризації. Одержує заряд статичної електрики і циліндричний патрубок 4, тому що він втулкою 10 ізольований від контактного елемента 6. При руху газового потоку у міжтрубном кільцевому просторі дрібнодисперсні краплі рідини, які набувають однаковий заряд з циліндричним патрубком 4, відштовхуються від нього до внутрішній поверхні контактного елемента 6 і захоплюються плівкою рідини, яка під впливом сил тертя рухається по спіралі до виходу. Основна частина газу виходить через внутрішнє кільце 8, залишковий газ з рідиною через лабіринтовий канал, який утворюють між собою внутрішнє кільце 8 з конічною відбиваючою поверхнею, зовнішній відбійний циліндр 9 і контактний елемент 6, Під впливом сил тяжіння рідина стікає на контактну тарілку 2 і, далі, відводиться по зливній трубі 3. Обтічник 5, який виконано у вигляді півсфери зрізаного еліпсоїду, дозволяє знизити гідравлічні втрати тиску газового потоку у перехідній зоні чим підвищує ефективність сепарації, тому що від нього відштовхуються дрібнодисперсні краплі рідини, які з пливкої рідини стікають на контактну тарілку 2. Циліндричний патрубок 4 з покриттям 14 із синтетичних матеріалів, наприклад, на епоксидній основі дозволяє не тільки знизити гидрав-дічн.1 втрати тиску газового потоку, але і інтенсифікувати його електризацію у міжтрубному просторі, що утворюють між собою циліндричний патрубок 4 і контактний елемент 6. Одержує заряд статичної електрики і циліндричний патрубок 4. Це призводить до підвищення ефективності сепарації крапельної рідини. Таким чином, газосепаратор, у якому во внутрішній порожнині контактного елемента 6 розташовано циліндричний патрубок 4, внутрішній кінець якого обладнаний обтічником 5 виконаним, наприклад, в вигляді півсфери зрізаного еліпсоїда, а зовнішній ізольовано від контактного елемента б втулкою 10 виконаної, наприклад, із фторопласту і сполучений з контактним елементом б і втулкою 10, причому втулка 10 розташована перед 5 тангенціальними прорізами 7 щодо входу в контактний елемент 6, дозволяє підвищити ефективність уловлювання крапельної рідини і таким чином знизити ії винесення з очищеним потоком газу. Застосування циліндричного патрубка 4 з покриттям 14 із синтетичних матеріалів, наприклад, на епоксидній основі додатково дозволить знизити гідравлічні втрати тиску газового потоку, а також підвищити ефективність сепарації крапельної рідини. 80842 6
