Косарка-плющилка ротаційна

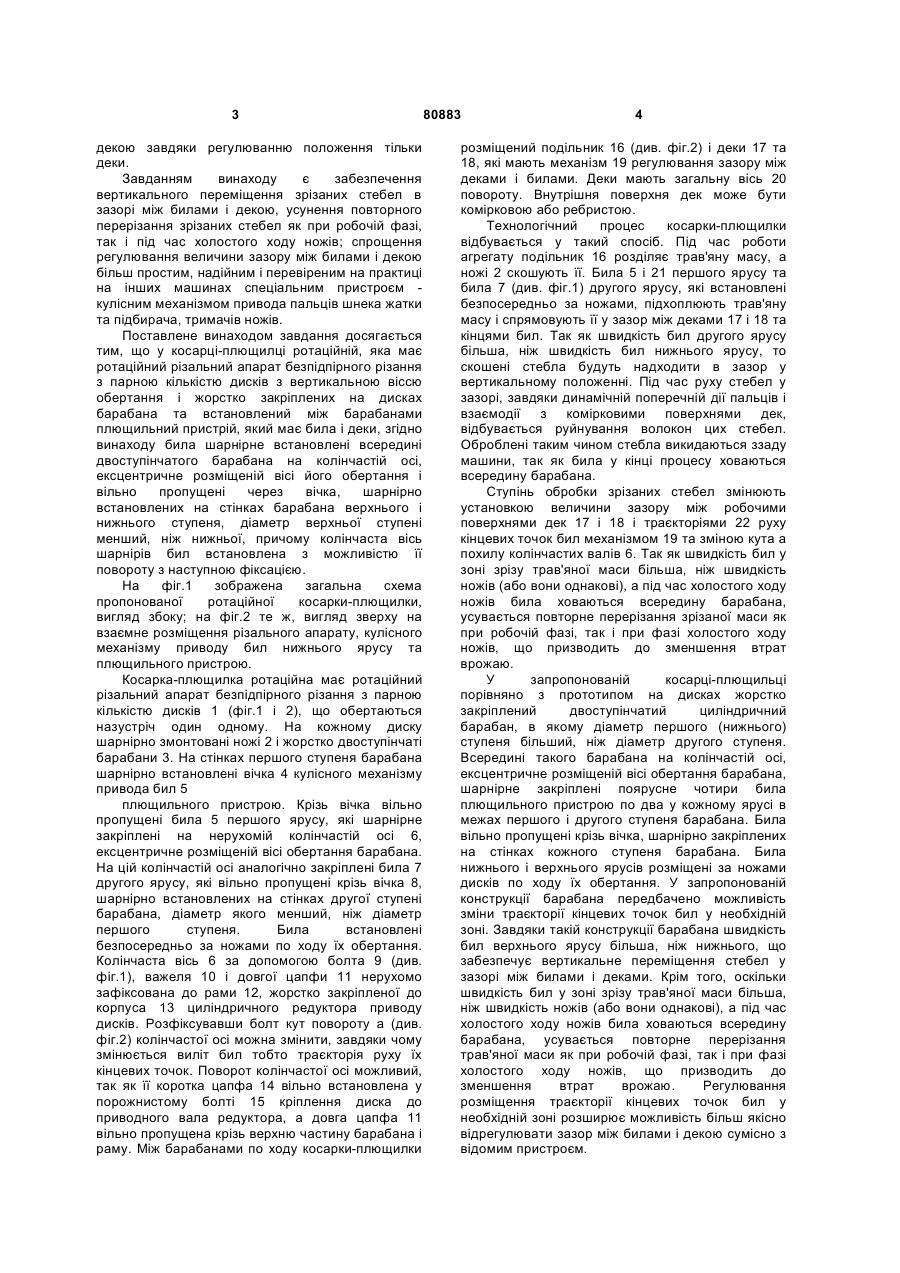

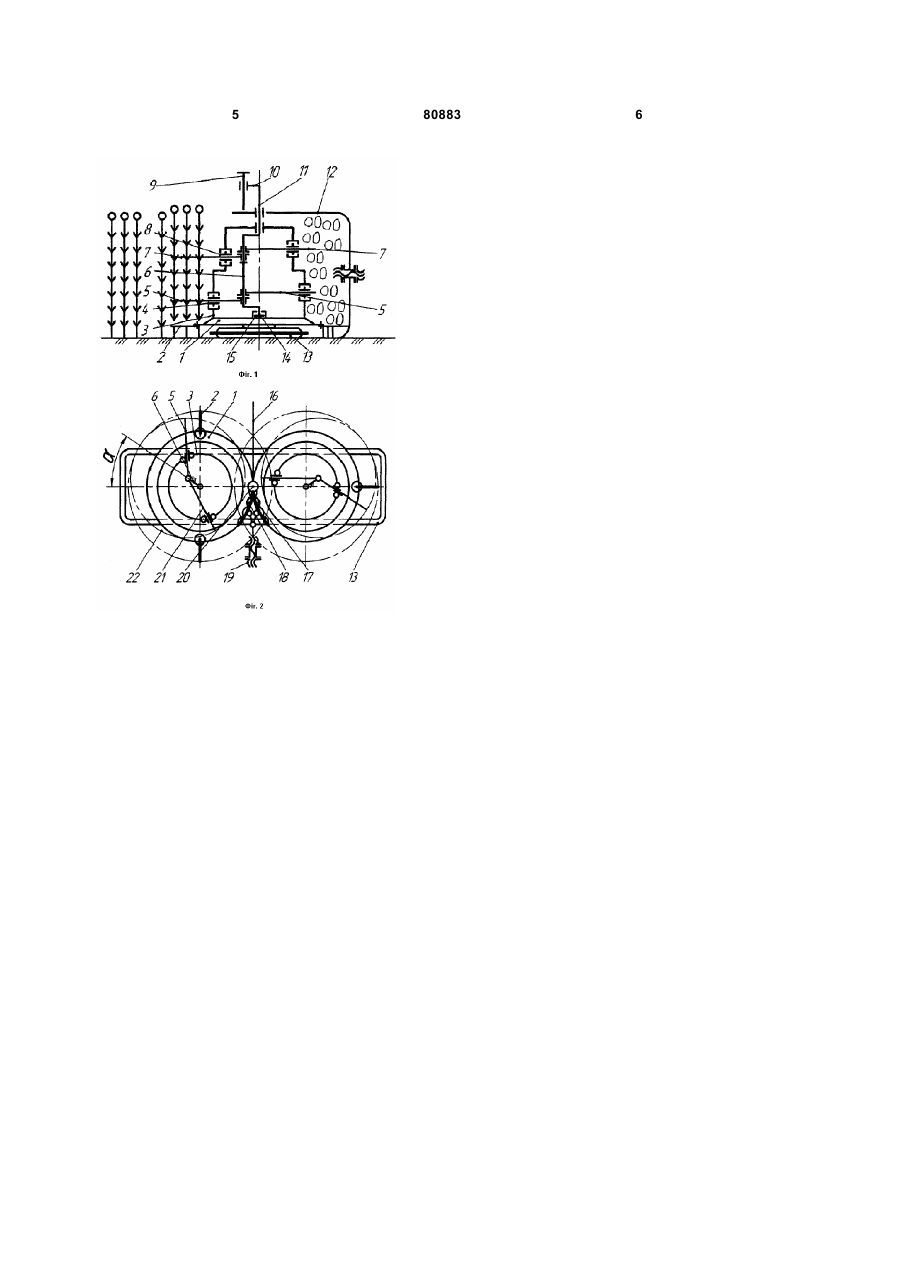

1. Косарка-плющилка ротаційна, яка має ротаційний різальний апарат безпідпірного різання з парною кількістю дисків з вертикальною віссю обертання і жорстко закріплені на дисках барабани та встановлений між барабанами плющильний пристрій, який має била і деки, яка відрізняється тим, що била шарнірно встановлені всередині двоступінчатого барабана на колінчастій осі, ексцентрично розміщеній до осі його обертання, і вільно пропущені через вічка, що шарнірно встановлені на стінках барабана верхнього і нижнього ступеня, причому діаметр верхнього ступеня менший, ніж нижнього. 2. Косарка-плющилка ротаційна за п.1, яка відрізняється тим, що колінчаста вісь шарнірів бил встановлена з можливістю її повороту з наступною фіксацією. Винахід відноситься до галузі сільського господарства, а саме до ротаційних косарокплющилок для скошування і плющення природних і сіяних трав при заготівлі сіна та сінажу. Відомі ротаційні косарки-плющилки, які мають різальні апарати у вигляді барабанів або дисків з вертикальною віссю обертання і ножами, шарнірно змонтованими на них [Особов В.Й., Васильєв Г. К. Сеноуборочные машины и комплексы. - М.: Машиностроение. 1983. стр. 53 и 58,рис. 24 и рис. 25]. Під час роботи таких машин комлева частина стебел у місці зрізу транспортується ножами з більшою швидкістю, ніж верхня частина зрізаного стебла, тобто стебла укладаються у валок або спрямовуються до плющильного пристрою суцвіттям вперед по ходу машини. Для ефективної роботи плющильного пристрою косарки, що є найбільш близькою до запропонованої, [А. С. SU 1273017 А1, кл. A01D 43/10, 30.11.86. Бюл. №44, авторы А.А.Шупило и И.И.Пиуновский] необхідно, щоб зрізані стебла транспортувались до плющильного пристрою у вертикальному положенні. Це досягається завдяки билам, вставленими поярусно по гвинтовій лінії на барабані, жорстко закріпленого на диску, з шарнірно закріпленими ножами безпосередньо за останніми. При цьому лінійна швидкість бил менша, ніж лінійна швидкість ножів, так як їх радіус менший, а частота обертання бил і ножів однакова. Недоліками відомої косарки-плющилки є неможливість забезпечення вертикального положення стебла в зазорі між билами і декою при транспортуванні, оскільки не забезпечується більша швидкість транспортування верхньої частини зрізаного стебла порівняно з нижньою частиною стебла; при роботі такого різального апарату не усувається повторне перерізання зрізаних стебел як при робочій фазі, так і під час холостого ходу ножів, що призводить до втрат врожаю при згрібанні скошеної маси (частинки стебел до 10см не збираються); неможливість забезпечення оптимального зазору між билами і (19) UA (11) 80883 (13) (21) a200511211 (22) 28.11.2005 (24) 12.11.2007 (72) ПОГОРІЛЕЦЬ ОЛЕКСАНДР МИКОЛАЙОВИЧ, UA, МАЙДАНОВИЧ ВІКТОР СЕРГІЙОВИЧ, UA, БОРИСЕНКО ВАСИЛЬ АНАТОЛІЙОВИЧ, UA (73) НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ, UA (56) Особов В.И., Васильев Г.К. Сеноуборочные машины и комплексы. - М.: Машиностроение, 1983, С. 53-59, рис. 24, 25 SU 1273017, A01D43/10, 30.11.1986 SU 1056949, A01D43/10, 30.11.1983 SU 375050, A01D43/10, 19.06.1973 SU 1722288, A01D43/10, 30.03.1992 SU 155691, A01D43/10, Бюл.13, 1963 RU 2260931, A01D43/10, 27.09.2005 RU 2113101, A01D43/08, A01F29/02, 20.06.1998 UA 78370, A01D43/00, 15.03.2007 US 6318055, A01D34/66, A01D43/10, 20.11.2001 US 6158201, A01D75/30, A01D34/44, A01D43/00, C2 1 3 декою завдяки регулюванню положення тільки деки. Завданням винаходу є забезпечення вертикального переміщення зрізаних стебел в зазорі між билами і декою, усунення повторного перерізання зрізаних стебел як при робочій фазі, так і під час холостого ходу ножів; спрощення регулювання величини зазору між билами і декою більш простим, надійним і перевіреним на практиці на інших машинах спеціальним пристроєм кулісним механізмом привода пальців шнека жатки та підбирача, тримачів ножів. Поставлене винаходом завдання досягається тим, що у косарці-плющилці ротаційній, яка має ротаційний різальний апарат безпідпірного різання з парною кількістю дисків з вертикальною віссю обертання і жорстко закріплених на дисках барабана та встановлений між барабанами плющильний пристрій, який має била і деки, згідно винаходу била шарнірне встановлені всередині двоступінчатого барабана на колінчастій осі, ексцентричне розміщеній вісі його обертання і вільно пропущені через вічка, шарнірно встановлених на стінках барабана верхнього і нижнього ступеня, діаметр верхньої ступені менший, ніж нижньої, причому колінчаста вісь шарнірів бил встановлена з можливістю її повороту з наступною фіксацією. На фіг.1 зображена загальна схема пропонованої ротаційної косарки-плющилки, вигляд збоку; на фіг.2 те ж, вигляд зверху на взаємне розміщення різального апарату, кулісного механізму приводу бил нижнього ярусу та плющильного пристрою. Косарка-плющилка ротаційна має ротаційний різальний апарат безпідпірного різання з парною кількістю дисків 1 (фіг.1 і 2), що обертаються назустріч один одному. На кожному диску шарнірно змонтовані ножі 2 і жорстко двоступінчаті барабани 3. На стінках першого ступеня барабана шарнірно встановлені вічка 4 кулісного механізму привода бил 5 плющильного пристрою. Крізь вічка вільно пропущені била 5 першого ярусу, які шарнірне закріплені на нерухомій колінчастій осі 6, ексцентричне розміщеній вісі обертання барабана. На цій колінчастій осі аналогічно закріплені била 7 другого ярусу, які вільно пропущені крізь вічка 8, шарнірно встановлених на стінках другої ступені барабана, діаметр якого менший, ніж діаметр першого ступеня. Била встановлені безпосередньо за ножами по ходу їх обертання. Колінчаста вісь 6 за допомогою болта 9 (див. фіг.1), важеля 10 і довгої цапфи 11 нерухомо зафіксована до рами 12, жорстко закріпленої до корпуса 13 циліндричного редуктора приводу дисків. Розфіксувавши болт кут повороту а (див. фіг.2) колінчастої осі можна змінити, завдяки чому змінюється виліт бил тобто траєкторія руху їх кінцевих точок. Поворот колінчастої осі можливий, так як її коротка цапфа 14 вільно встановлена у порожнистому болті 15 кріплення диска до приводного вала редуктора, а довга цапфа 11 вільно пропущена крізь верхню частину барабана і раму. Між барабанами по ходу косарки-плющилки 80883 4 розміщений подільник 16 (див. фіг.2) і деки 17 та 18, які мають механізм 19 регулювання зазору між деками і билами. Деки мають загальну вісь 20 повороту. Внутрішня поверхня дек може бути комірковою або ребристою. Технологічний процес косарки-плющилки відбувається у такий спосіб. Під час роботи агрегату подільник 16 розділяє трав'яну масу, а ножі 2 скошують її. Била 5 і 21 першого ярусу та била 7 (див. фіг.1) другого ярусу, які встановлені безпосередньо за ножами, підхоплюють трав'яну масу і спрямовують її у зазор між деками 17 і 18 та кінцями бил. Так як швидкість бил другого ярусу більша, ніж швидкість бил нижнього ярусу, то скошені стебла будуть надходити в зазор у вертикальному положенні. Під час руху стебел у зазорі, завдяки динамічній поперечній дії пальців і взаємодії з комірковими поверхнями дек, відбувається руйнування волокон цих стебел. Оброблені таким чином стебла викидаються ззаду машини, так як била у кінці процесу ховаються всередину барабана. Ступінь обробки зрізаних стебел змінюють установкою величини зазору між робочими поверхнями дек 17 і 18 і траєкторіями 22 руху кінцевих точок бил механізмом 19 та зміною кута а похилу колінчастих валів 6. Так як швидкість бил у зоні зрізу трав'яної маси більша, ніж швидкість ножів (або вони однакові), а під час холостого ходу ножів била ховаються всередину барабана, усувається повторне перерізання зрізаної маси як при робочій фазі, так і при фазі холостого ходу ножів, що призводить до зменшення втрат врожаю. У запропонованій косарці-плющильці порівняно з прототипом на дисках жорстко закріплений двоступінчатий циліндричний барабан, в якому діаметр першого (нижнього) ступеня більший, ніж діаметр другого ступеня. Всередині такого барабана на колінчастій осі, ексцентричне розміщеній вісі обертання барабана, шарнірне закріплені поярусне чотири била плющильного пристрою по два у кожному ярусі в межах першого і другого ступеня барабана. Била вільно пропущені крізь вічка, шарнірно закріплених на стінках кожного ступеня барабана. Била нижнього і верхнього ярусів розміщені за ножами дисків по ходу їх обертання. У запропонованій конструкції барабана передбачено можливість зміни траєкторії кінцевих точок бил у необхідній зоні. Завдяки такій конструкції барабана швидкість бил верхнього ярусу більша, ніж нижнього, що забезпечує вертикальне переміщення стебел у зазорі між билами і деками. Крім того, оскільки швидкість бил у зоні зрізу трав'яної маси більша, ніж швидкість ножів (або вони однакові), а під час холостого ходу ножів била ховаються всередину барабана, усувається повторне перерізання трав'яної маси як при робочій фазі, так і при фазі холостого ходу ножів, що призводить до зменшення втрат врожаю. Регулювання розміщення траєкторії кінцевих точок бил у необхідній зоні розширює можливість більш якісно відрегулювати зазор між билами і декою сумісно з відомим пристроєм. 5 80883 6
