Лопата лося

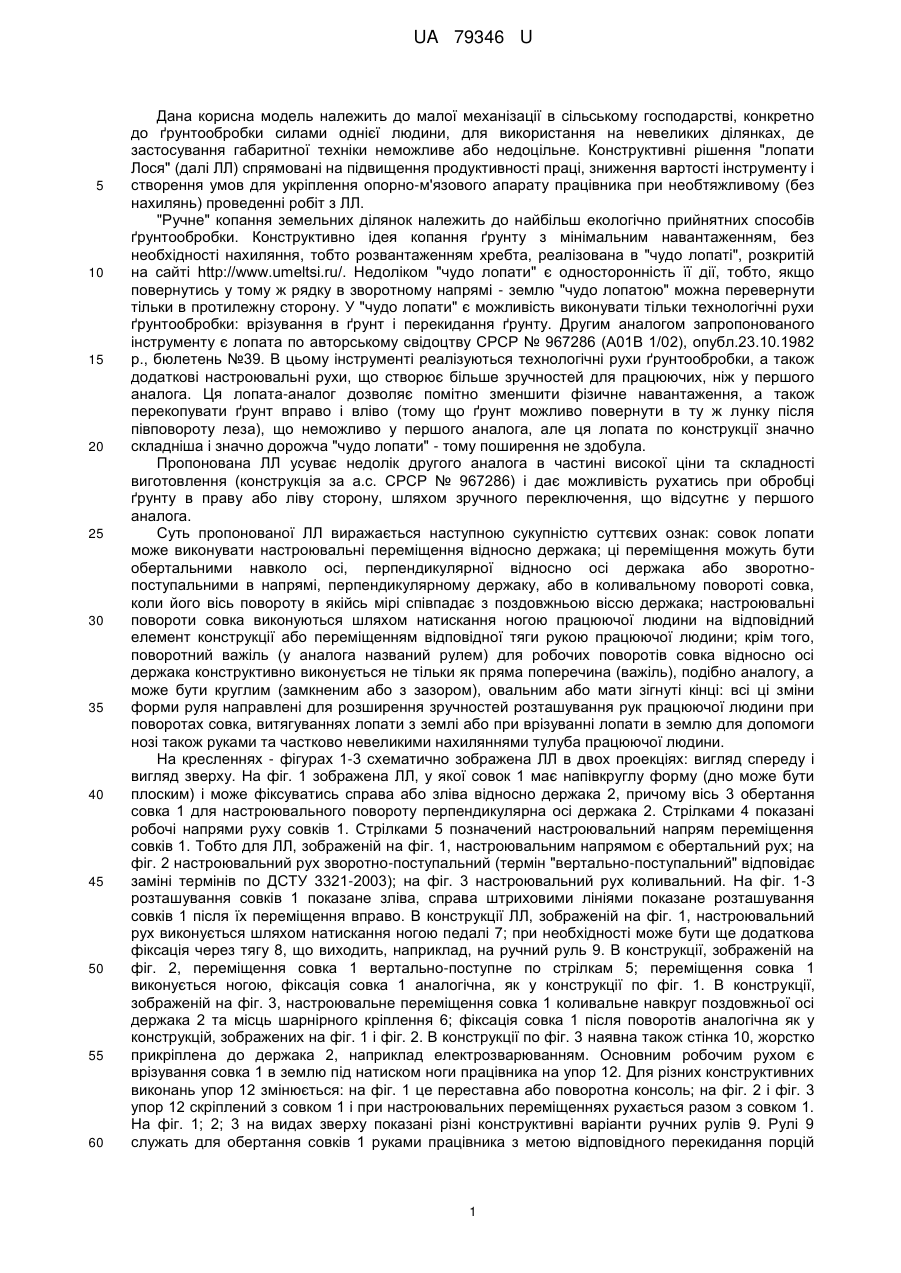

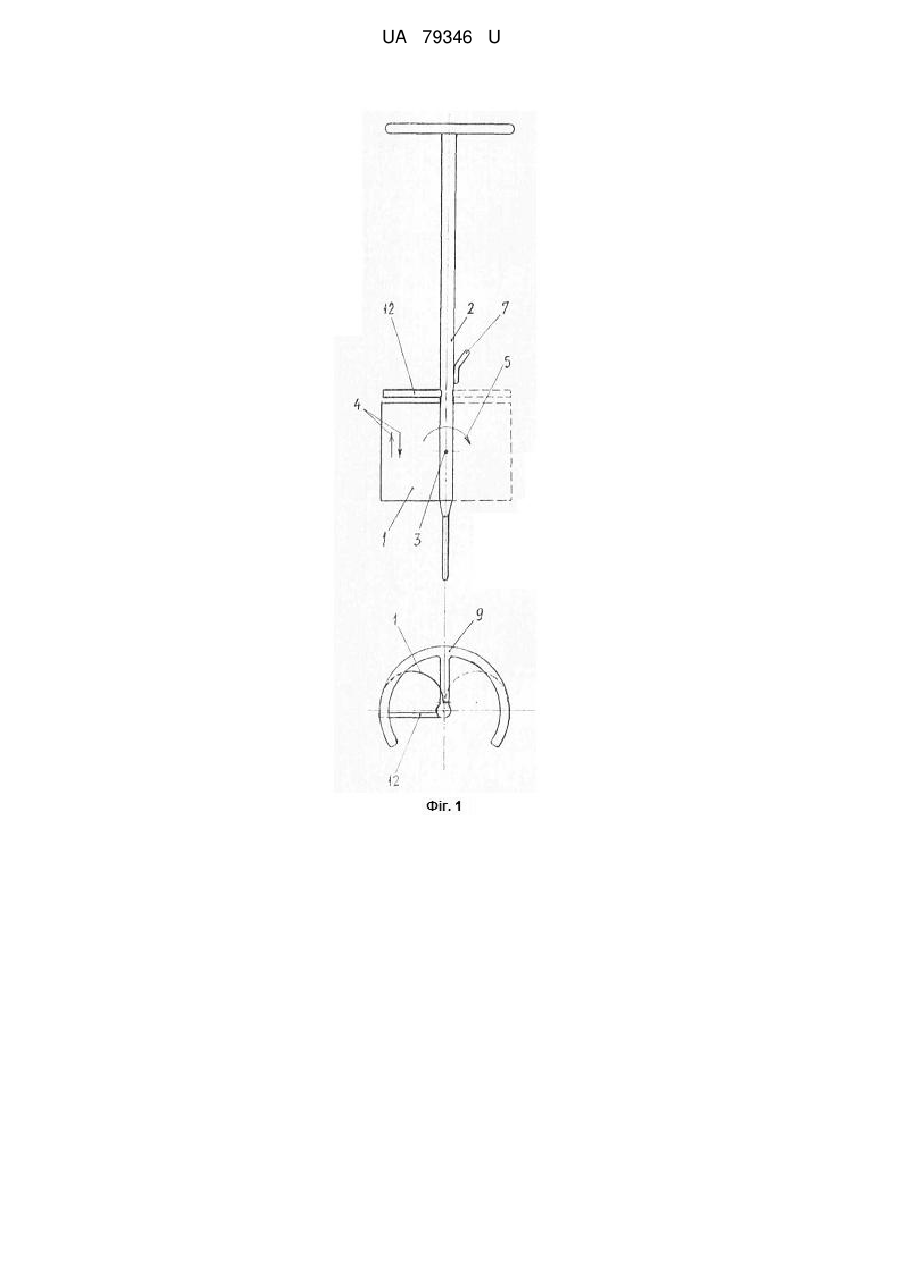

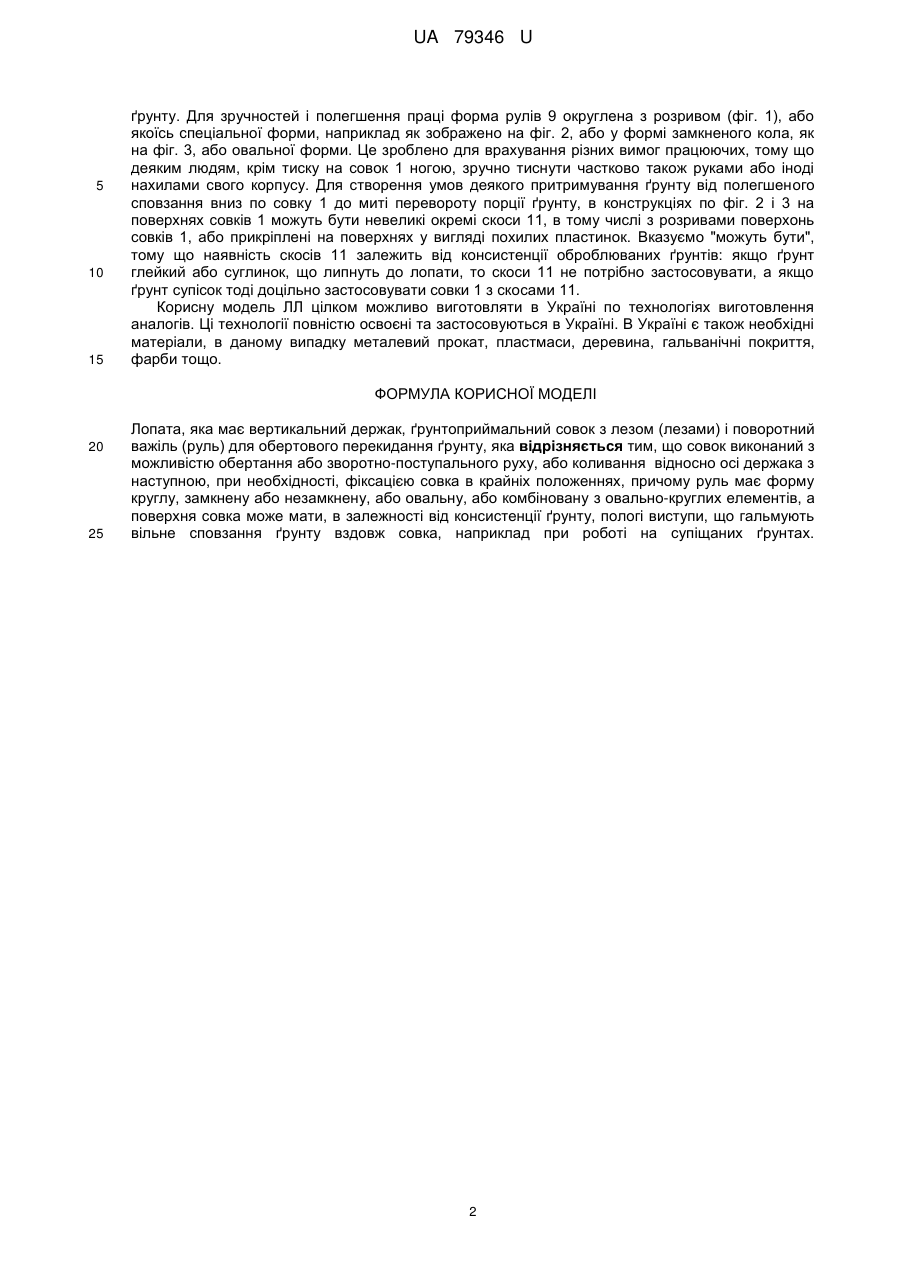

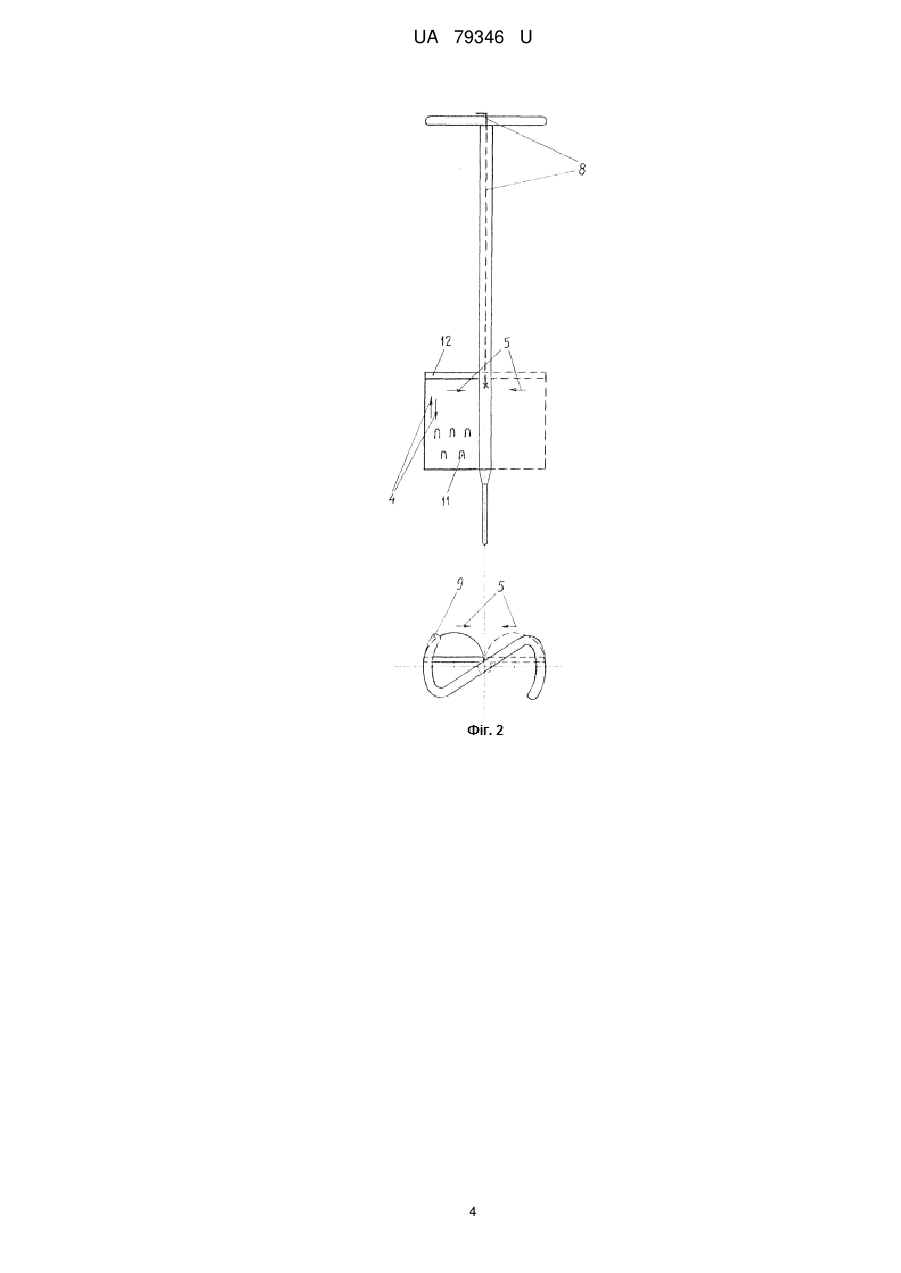

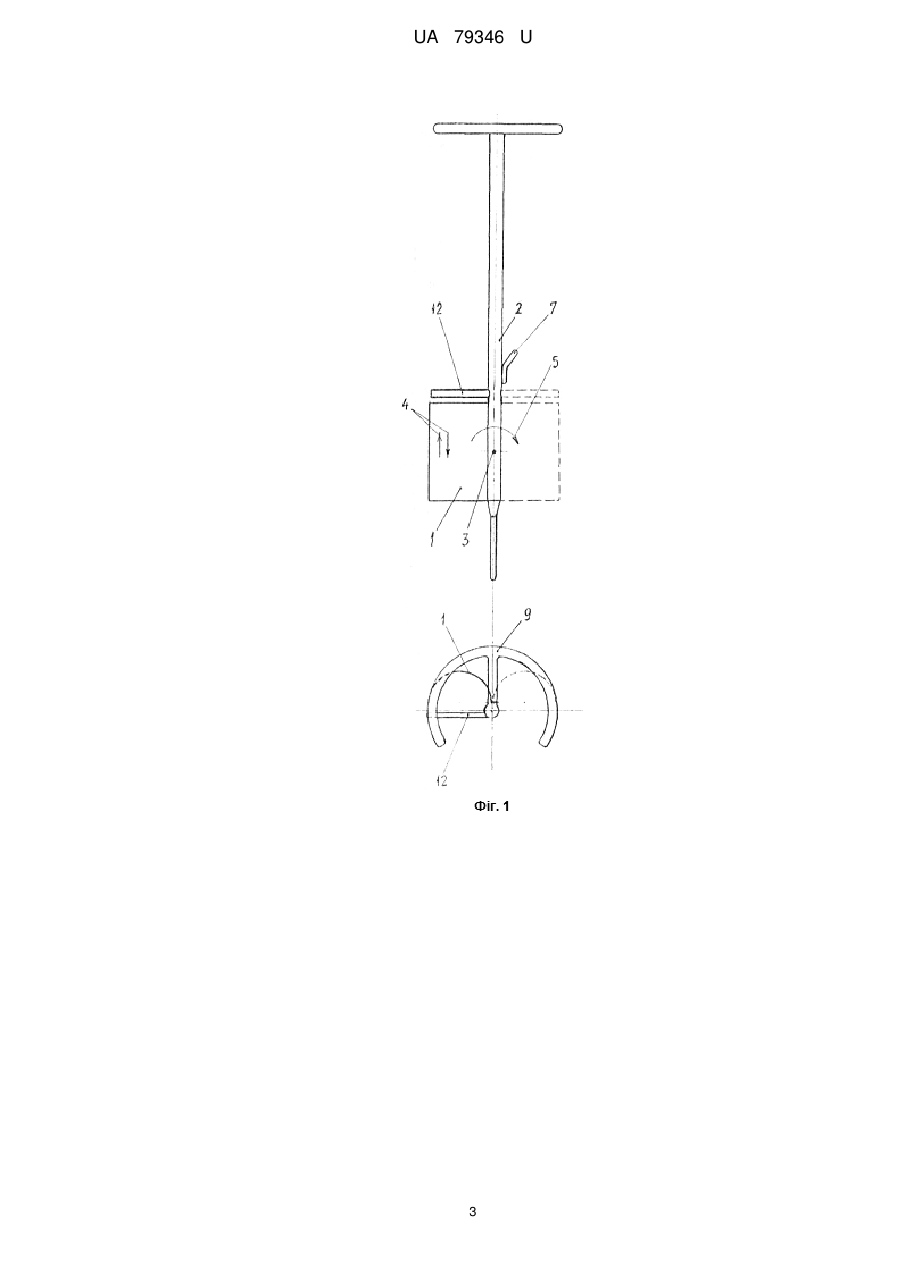

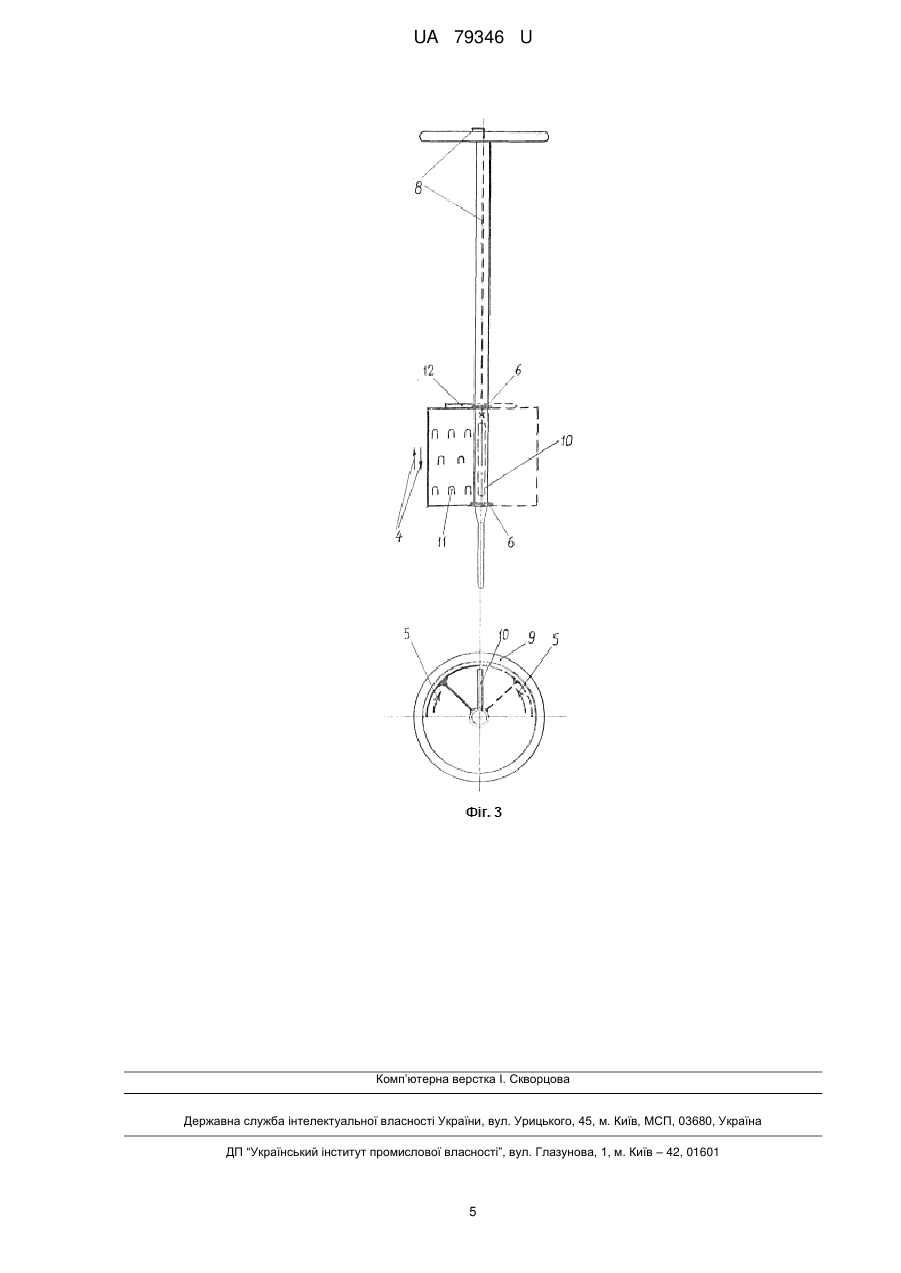

Реферат: UA 79346 U UA 79346 U 5 10 15 20 25 30 35 40 45 50 55 60 Дана корисна модель належить до малої механізації в сільському господарстві, конкретно до ґрунтообробки силами однієї людини, для використання на невеликих ділянках, де застосування габаритної техніки неможливе або недоцільне. Конструктивні рішення "лопати Лося" (далі ЛЛ) спрямовані на підвищення продуктивності праці, зниження вартості інструменту і створення умов для укріплення опорно-м'язового апарату працівника при необтяжливому (без нахилянь) проведенні робіт з ЛЛ. "Ручне" копання земельних ділянок належить до найбільш екологічно прийнятних способів ґрунтообробки. Конструктивно ідея копання ґрунту з мінімальним навантаженням, без необхідності нахиляння, тобто розвантаженням хребта, реалізована в "чудо лопаті", розкритій на сайті http://www.umeltsi.ru/. Недоліком "чудо лопати" є односторонність її дії, тобто, якщо повернутись у тому ж рядку в зворотному напрямі - землю "чудо лопатою" можна перевернути тільки в протилежну сторону. У "чудо лопати" є можливість виконувати тільки технологічні рухи ґрунтообробки: врізування в ґрунт і перекидання ґрунту. Другим аналогом запропонованого інструменту є лопата по авторському свідоцтву СРСР № 967286 (А01В 1/02), опубл.23.10.1982 p., бюлетень №39. В цьому інструменті реалізуються технологічні рухи ґрунтообробки, а також додаткові настроювальні рухи, що створює більше зручностей для працюючих, ніж у першого аналога. Ця лопата-аналог дозволяє помітно зменшити фізичне навантаження, а також перекопувати ґрунт вправо і вліво (тому що ґрунт можливо повернути в ту ж лунку після півповороту леза), що неможливо у першого аналога, але ця лопата по конструкції значно складніша і значно дорожча "чудо лопати" - тому поширення не здобула. Пропонована ЛЛ усуває недолік другого аналога в частині високої ціни та складності виготовлення (конструкція за а.с. СРСР № 967286) і дає можливість рухатись при обробці ґрунту в праву або ліву сторону, шляхом зручного переключення, що відсутнє у першого аналога. Суть пропонованої ЛЛ виражається наступною сукупністю суттєвих ознак: совок лопати може виконувати настроювальні переміщення відносно держака; ці переміщення можуть бути обертальними навколо осі, перпендикулярної відносно осі держака або зворотнопоступальними в напрямі, перпендикулярному держаку, або в коливальному повороті совка, коли його вісь повороту в якійсь мірі співпадає з поздовжньою віссю держака; настроювальні повороти совка виконуються шляхом натискання ногою працюючої людини на відповідний елемент конструкції або переміщенням відповідної тяги рукою працюючої людини; крім того, поворотний важіль (у аналога названий рулем) для робочих поворотів совка відносно осі держака конструктивно виконується не тільки як пряма поперечина (важіль), подібно аналогу, а може бути круглим (замкненим або з зазором), овальним або мати зігнуті кінці: всі ці зміни форми руля направлені для розширення зручностей розташування рук працюючої людини при поворотах совка, витягуваннях лопати з землі або при врізуванні лопати в землю для допомоги нозі також руками та частково невеликими нахиляннями тулуба працюючої людини. На кресленнях - фігурах 1-3 схематично зображена ЛЛ в двох проекціях: вигляд спереду і вигляд зверху. На фіг. 1 зображена ЛЛ, у якої совок 1 має напівкруглу форму (дно може бути плоским) і може фіксуватись справа або зліва відносно держака 2, причому вісь 3 обертання совка 1 для настроювального повороту перпендикулярна осі держака 2. Стрілками 4 показані робочі напрями руху совків 1. Стрілками 5 позначений настроювальний напрям переміщення совків 1. Тобто для ЛЛ, зображеній на фіг. 1, настроювальним напрямом є обертальний рух; на фіг. 2 настроювальний рух зворотно-поступальний (термін "вертально-поступальний" відповідає заміні термінів по ДСТУ 3321-2003); на фіг. 3 настроювальний рух коливальний. На фіг. 1-3 розташування совків 1 показане зліва, справа штриховими лініями показане розташування совків 1 після їх переміщення вправо. В конструкції ЛЛ, зображеній на фіг. 1, настроювальний рух виконується шляхом натискання ногою педалі 7; при необхідності може бути ще додаткова фіксація через тягу 8, що виходить, наприклад, на ручний руль 9. В конструкції, зображеній на фіг. 2, переміщення совка 1 вертально-поступне по стрілкам 5; переміщення совка 1 виконується ногою, фіксація совка 1 аналогічна, як у конструкції по фіг. 1. В конструкції, зображеній на фіг. 3, настроювальне переміщення совка 1 коливальне навкруг поздовжньої осі держака 2 та місць шарнірного кріплення 6; фіксація совка 1 після поворотів аналогічна як у конструкцій, зображених на фіг. 1 і фіг. 2. В конструкції по фіг. 3 наявна також стінка 10, жорстко прикріплена до держака 2, наприклад електрозварюванням. Основним робочим рухом є врізування совка 1 в землю під натиском ноги працівника на упор 12. Для різних конструктивних виконань упор 12 змінюється: на фіг. 1 це переставна або поворотна консоль; на фіг. 2 і фіг. 3 упор 12 скріплений з совком 1 і при настроювальних переміщеннях рухається разом з совком 1. На фіг. 1; 2; 3 на видах зверху показані різні конструктивні варіанти ручних рулів 9. Рулі 9 служать для обертання совків 1 руками працівника з метою відповідного перекидання порцій 1 UA 79346 U 5 10 15 ґрунту. Для зручностей і полегшення праці форма рулів 9 округлена з розривом (фіг. 1), або якоїсь спеціальної форми, наприклад як зображено на фіг. 2, або у формі замкненого кола, як на фіг. 3, або овальної форми. Це зроблено для врахування різних вимог працюючих, тому що деяким людям, крім тиску на совок 1 ногою, зручно тиснути частково також руками або іноді нахилами свого корпусу. Для створення умов деякого притримування ґрунту від полегшеного сповзання вниз по совку 1 до миті перевороту порції ґрунту, в конструкціях по фіг. 2 і 3 на поверхнях совків 1 можуть бути невеликі окремі скоси 11, в тому числі з розривами поверхонь совків 1, або прикріплені на поверхнях у вигляді похилих пластинок. Вказуємо "можуть бути", тому що наявність скосів 11 залежить від консистенції оброблюваних ґрунтів: якщо ґрунт глейкий або суглинок, що липнуть до лопати, то скоси 11 не потрібно застосовувати, а якщо ґрунт супісок тоді доцільно застосовувати совки 1 з скосами 11. Корисну модель ЛЛ цілком можливо виготовляти в Україні по технологіях виготовлення аналогів. Ці технології повністю освоєні та застосовуються в Україні. В Україні є також необхідні матеріали, в даному випадку металевий прокат, пластмаси, деревина, гальванічні покриття, фарби тощо. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Лопата, яка має вертикальний держак, ґрунтоприймальний совок з лезом (лезами) і поворотний важіль (руль) для обертового перекидання ґрунту, яка відрізняється тим, що совок виконаний з можливістю обертання або зворотно-поступального руху, або коливання відносно осі держака з наступною, при необхідності, фіксацією совка в крайніх положеннях, причому руль має форму круглу, замкнену або незамкнену, або овальну, або комбіновану з овально-круглих елементів, а поверхня совка може мати, в залежності від консистенції ґрунту, пологі виступи, що гальмують вільне сповзання ґрунту вздовж совка, наприклад при роботі на супіщаних ґрунтах. 2 UA 79346 U 3 UA 79346 U 4 UA 79346 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
