Насадок для створення плоскорадіальної водяної завіси

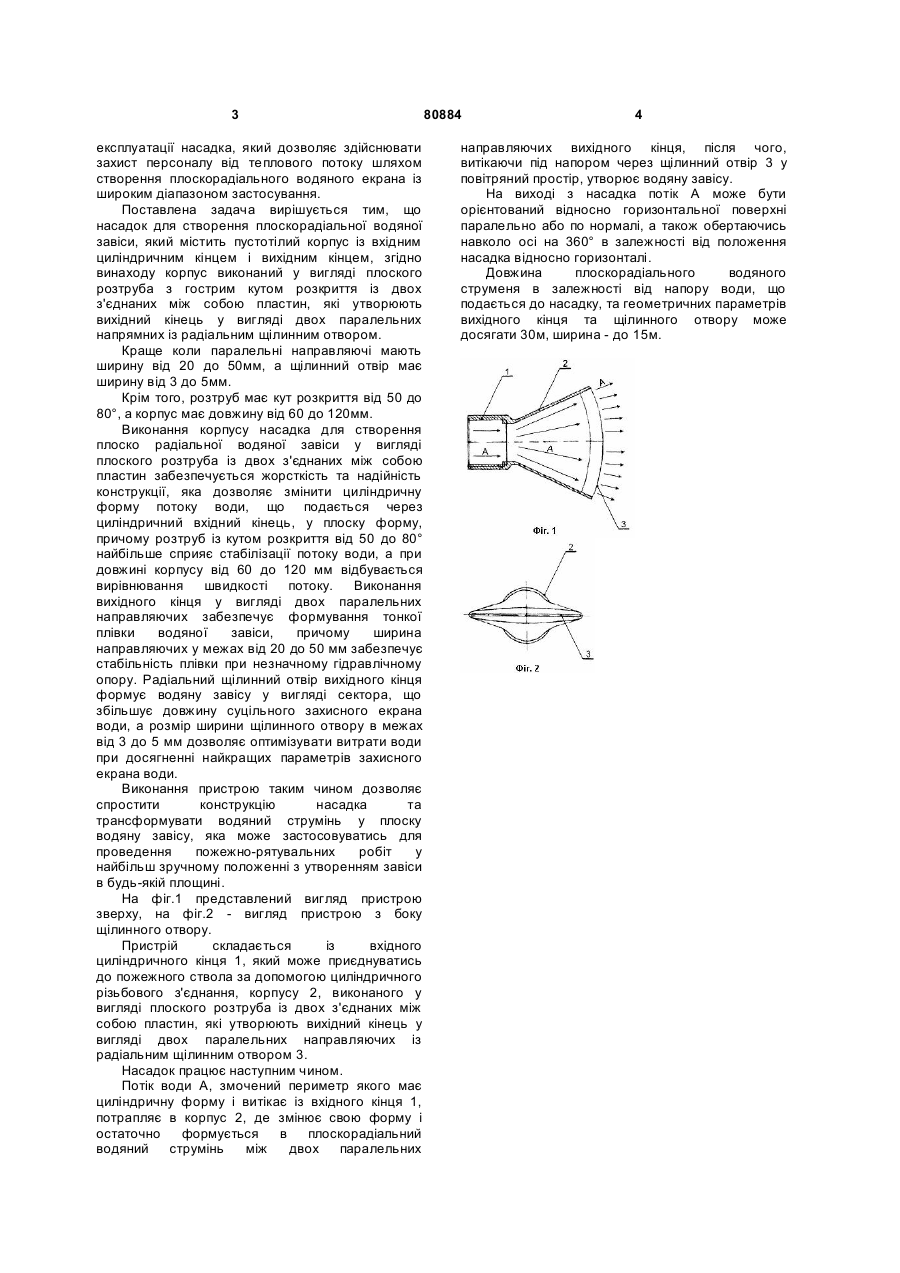

1. Насадок для створення плоскорадіальної водяної завіси, що містить пустотілий корпус із 3 експлуатації насадка, який дозволяє здійснювати захист персоналу від теплового потоку шляхом створення плоскорадіального водяного екрана із широким діапазоном застосування. Поставлена задача вирішується тим, що насадок для створення плоскорадіальної водяної завіси, який містить пустотілий корпус із вхідним циліндричним кінцем і вихідним кінцем, згідно винаходу корпус виконаний у вигляді плоского розтруба з гострим кутом розкриття із двох з'єднаних між собою пластин, які утворюють вихідний кінець у вигляді двох паралельних напрямних із радіальним щілинним отвором. Краще коли паралельні направляючі мають ширину від 20 до 50мм, а щілинний отвір має ширину від 3 до 5мм. Крім того, розтруб має кут розкриття від 50 до 80°, а корпус має довжину від 60 до 120мм. Виконання корпусу насадка для створення плоско радіальної водяної завіси у вигляді плоского розтруба із двох з'єднаних між собою пластин забезпечується жорсткість та надійність конструкції, яка дозволяє змінити циліндричну форму потоку води, що подається через циліндричний вхідний кінець, у плоску форму, причому розтруб із кутом розкриття від 50 до 80° найбільше сприяє стабілізації потоку води, а при довжині корпусу від 60 до 120 мм відбувається вирівнювання швидкості потоку. Виконання вихідного кінця у вигляді двох паралельних направляючих забезпечує формування тонкої плівки водяної завіси, причому ширина направляючих у межах від 20 до 50 мм забезпечує стабільність плівки при незначному гідравлічному опору. Радіальний щілинний отвір вихідного кінця формує водяну завісу у вигляді сектора, що збільшує довжину суцільного захисного екрана води, а розмір ширини щілинного отвору в межах від 3 до 5 мм дозволяє оптимізувати витрати води при досягненні найкращих параметрів захисного екрана води. Виконання пристрою таким чином дозволяє спростити конструкцію насадка та трансформувати водяний струмінь у плоску водяну завісу, яка може застосовуватись для проведення пожежно-рятувальних робіт у найбільш зручному положенні з утворенням завіси в будь-якій площині. На фіг.1 представлений вигляд пристрою зверху, на фіг.2 - вигляд пристрою з боку щілинного отвору. Пристрій складається із вхідного циліндричного кінця 1, який може приєднуватись до пожежного ствола за допомогою циліндричного різьбового з'єднання, корпусу 2, виконаного у вигляді плоского розтруба із двох з'єднаних між собою пластин, які утворюють вихідний кінець у вигляді двох паралельних направляючих із радіальним щілинним отвором 3. Насадок працює наступним чином. Потік води А, змочений периметр якого має циліндричну форму і витікає із вхідного кінця 1, потрапляє в корпус 2, де змінює свою форму і остаточно формується в плоскорадіальний водяний струмінь між двох паралельних 80884 4 направляючих вихідного кінця, після чого, витікаючи під напором через щілинний отвір 3 у повітряний простір, утворює водяну завісу. На виході з насадка потік А може бути орієнтований відносно горизонтальної поверхні паралельно або по нормалі, а також обертаючись навколо осі на 360° в залежності від положення насадка відносно горизонталі. Довжина плоскорадіального водяного струменя в залежності від напору води, що подається до насадку, та геометричних параметрів вихідного кінця та щілинного отвору може досягати 30м, ширина - до 15м.
