Косарка
Формула / Реферат
Косарка, яка включає скошувальні ротори, закріплені на рамі, та приєднані до них бокові ротори, яка відрізняється тим, що бокові ротори встановлені на балках, які зв'язані із рамою через механізм фіксованого повороту в площині обертання роторів, і мають механізм позиційного переміщення вздовж балок.
Текст

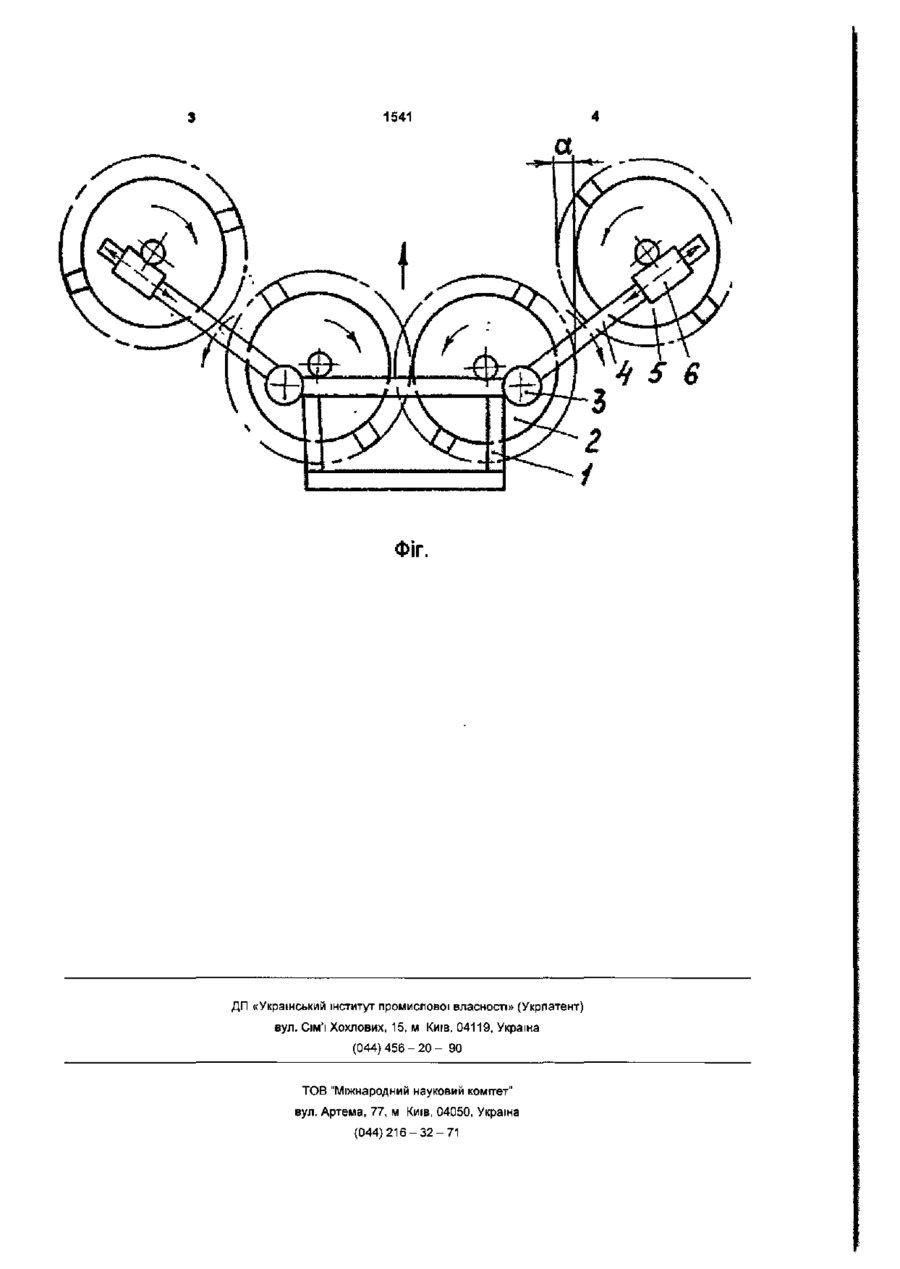

Косарка, яка включає скошувальні ротори, закріплені на рамі, та приєднані до них бокові ротори, яка відрізняється тим, що бокові ротори встановлені на балках, які зв'язані із рамою через механізм фіксованого повороту в площині обертання роторів, І мають механізм позиційного переміщення вздовж балок. Косарка відноситься до галузі машинобудування і призначена для скошування стеблових рослин. Відома косарка включає скошувальні ротори, які закріплені на рамі та бокових балках (А.с. SU 1210708, A01D43/10,1984). Недоліки такої конструкції в тому, що не вдається регулювати технологічний процес скошування та укладання рослин у валок в залежності від характеристик травостою. Мета пропозиції - підвищення якості роботи косарки Мета досягається тим, що бокові ротори встановлені на балках, які зв'язані із рамою через механізм фіксованого повороту в площині обертання роторів, і мають механізм позиційного переміщення вздовж балок. Конструкція косарки представлена на рисунку (фіг.) у вигляді зверху. Косарка включає раму 1, на якій закріплені Із перекриттям два ротори 2. До боків рами 1 приєднані через механізм 3 фіксованого повороту в площині обертання роторів балки 4. В свою чергу на балках 4 встановлені бокові ротори 5, які мають механізм 6 позиційного переміщення вздовж балок 4. Суміжні ротори встановлені з перекриттям "а". При роботі середні ротори 2, які закріплені на рамі 1, обертаються зустрічно, а бокові 5 - в напрямку суміжних середніх роторів 2. Повертаючи за допомогою механізму 3 балку 4 з роторами 5 відносно рами 2 в залежності від потреби вперед, або назад і пересуваючи бокові ротори 5 механізмом 6 вздовж балок 4, встановлюють необхідне перекриття "а" середніх та бокових роторів І фіксують таке положення роторів. Рухаючись вперед, косарка скошує траву роторами 2 та 5. Ротори 5 переміщують скошену траву в напрямі середніх роторів 2, які формують валок. Для зменшення втрат трави між середніми та боковими роторами винос бокових роторів 3 вперед відносно середніх роторів 2 збільшують. По закінченні роботи бокові ротори 5 зводять механізмами 3 та 6 до середини, зменшуючи тим самим ширину косарки при транспортуванні. Таким чином, при формуванні валка вдається підвищити якість роботи косарки за рахунок зменшення втрат врожаю. 1541 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюKarpenko Mykhailo Ivanovych
Автори російськоюКарпенко Михаил Иванович
МПК / Мітки
МПК: A01D 34/00
Мітки: косарка
