Інструмент профілезгинального стана

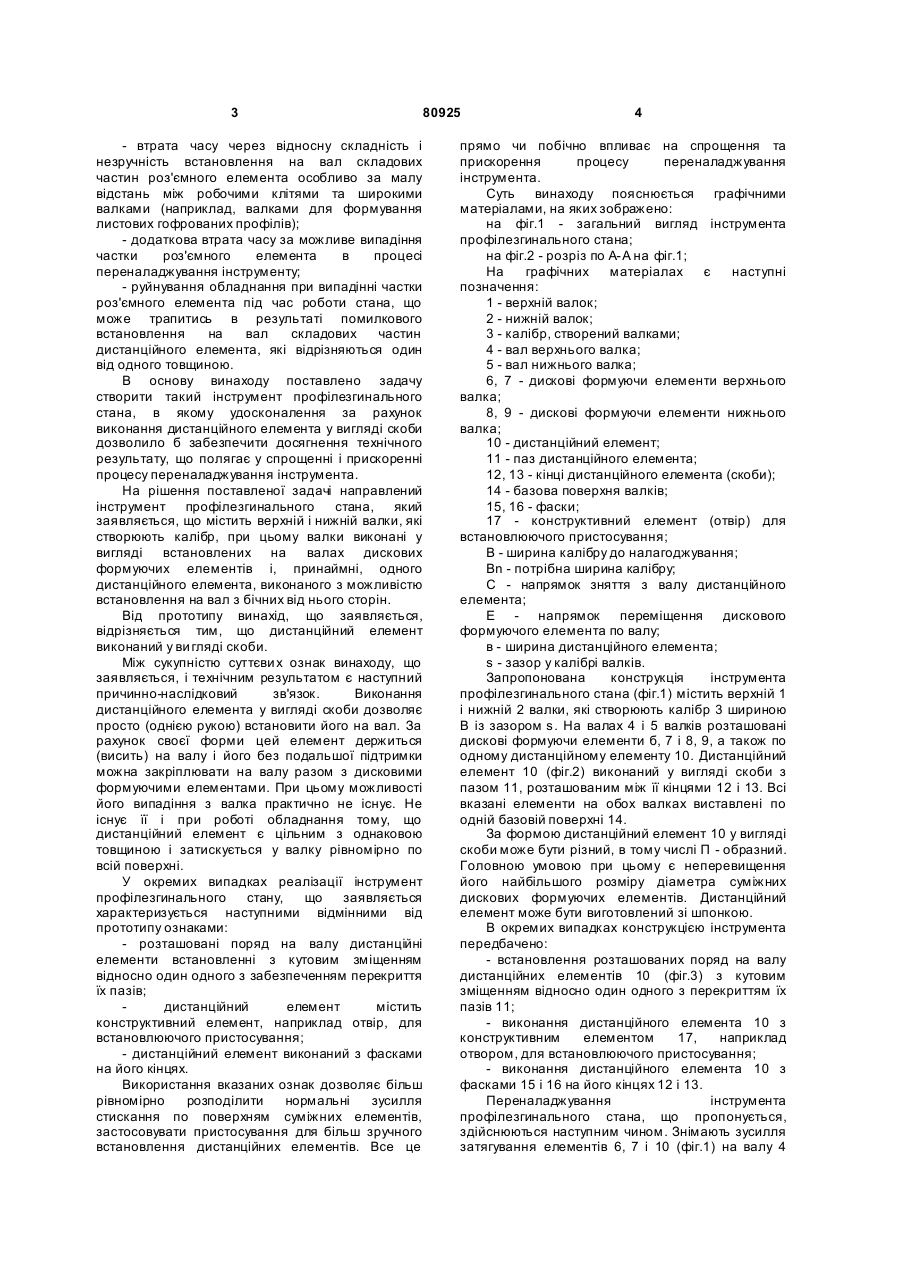

1. Інструмент профілезгинального стана, що містить верхній і нижній валки, які створюють калібр, при цьому валки виконані у вигляді 3 80925 - втрата часу через відносну складність і незручність встановлення на вал складових частин роз'ємного елемента особливо за малу відстань між робочими клітями та широкими валками (наприклад, валками для формування листових гофрованих профілів); - додаткова втрата часу за можливе випадіння частки роз'ємного елемента в процесі переналаджування інструменту; - руйнування обладнання при випадінні частки роз'ємного елемента під час роботи стана, що може трапитись в результаті помилкового встановлення на вал складових частин дистанційного елемента, які відрізняються один від одного товщиною. В основу винаходу поставлено задачу створити такий інструмент профілезгинального стана, в якому удосконалення за рахунок виконання дистанційного елемента у вигляді скоби дозволило б забезпечити досягнення технічного результату, що полягає у спрощенні і прискоренні процесу переналаджування інструмента. На рішення поставленої задачі направлений інструмент профілезгинального стана, який заявляється, що містить верхній і нижній валки, які створюють калібр, при цьому валки виконані у вигляді встановлених на валах дискових формуючих елементів і, принаймні, одного дистанційного елемента, виконаного з можливістю встановлення на вал з бічних від нього сторін. Від прототипу винахід, що заявляється, відрізняється тим, що дистанційний елемент виконаний у ви гляді скоби. Між сукупністю суттєви х ознак винаходу, що заявляється, і технічним результатом є наступний причинно-наслідковий зв'язок. Виконання дистанційного елемента у вигляді скоби дозволяє просто (однією рукою) встановити його на вал. За рахунок своєї форми цей елемент держиться (висить) на валу і його без подальшої підтримки можна закріплювати на валу разом з дисковими формуючими елементами. При цьому можливості його випадіння з валка практично не існує. Не існує її і при роботі обладнання тому, що дистанційний елемент є цільним з однаковою товщиною і затискується у валку рівномірно по всій поверхні. У окремих випадках реалізації інструмент профілезгинального стану, що заявляється характеризується наступними відмінними від прототипу ознаками: - розташовані поряд на валу дистанційні елементи встановленні з кутовим зміщенням відносно один одного з забезпеченням перекриття їх пазів; дистанційний елемент містить конструктивний елемент, наприклад отвір, для встановлюючого пристосування; - дистанційний елемент виконаний з фасками на його кінцях. Використання вказаних ознак дозволяє більш рівномірно розподілити нормальні зусилля стискання по поверхням суміжних елементів, застосовувати пристосування для більш зручного встановлення дистанційних елементів. Все це 4 прямо чи побічно впливає на спрощення та прискорення процесу переналаджування інструмента. Суть винаходу пояснюється графічними матеріалами, на яких зображено: на фіг.1 - загальний вигляд інструмента профілезгинального стана; на фіг.2 - розріз по А-А на фіг.1; На графічних матеріалах є наступні позначення: 1 - верхній валок; 2 - нижній валок; 3 - калібр, створений валками; 4 - вал верхнього валка; 5 - вал нижнього валка; 6, 7 - дискові формуючи елементи верхнього валка; 8, 9 - дискові формуючи елементи нижнього валка; 10 - дистанційний елемент; 11 - паз дистанційного елемента; 12, 13 - кінці дистанційного елемента (скоби); 14 - базова поверхня валків; 15, 16 - фаски; 17 - конструктивний елемент (отвір) для встановлюючого пристосування; В - ширина калібру до налагоджування; Вn - потрібна ширина калібру; С - напрямок зняття з валу дистанційного елемента; Е - напрямок переміщення дискового формуючого елемента по валу; в - ширина дистанційного елемента; s - зазор у калібрі валків. Запропонована конструкція інструмента профілезгинального стана (фіг.1) містить верхній 1 і нижній 2 валки, які створюють калібр 3 шириною В із зазором s. На валах 4 і 5 валків розташовані дискові формуючи елементи б, 7 і 8, 9, а також по одному дистанційному елементу 10. Дистанційний елемент 10 (фіг.2) виконаний у вигляді скоби з пазом 11, розташованим між її кінцями 12 і 13. Всі вказані елементи на обох валках виставлені по одній базовій поверхні 14. За формою дистанційний елемент 10 у вигляді скоби може бути різний, в тому числі П - образний. Головною умовою при цьому є неперевищення його найбільшого розміру діаметра суміжних дискових формуючих елементів. Дистанційний елемент може бути виготовлений зі шпонкою. В окремих випадках конструкцією інструмента передбачено: - встановлення розташованих поряд на валу дистанційних елементів 10 (фіг.3) з кутовим зміщенням відносно один одного з перекриттям їх пазів 11; - виконання дистанційного елемента 10 з конструктивним елементом 17, наприклад отвором, для встановлюючого пристосування; - виконання дистанційного елемента 10 з фасками 15 і 16 на його кінцях 12 і 13. Переналаджування інструмента профілезгинального стана, що пропонується, здійснюються наступним чином. Знімають зусилля затягування елементів 6, 7 і 10 (фіг.1) на валу 4 5 80925 верхнього валка 1 (гайки кріплення не показані). Витягують дистанційний елемент 10 у напрямку С (фіг.2) без розбирання валка. При необхідності валок 1 провертають на потрібний кут. Дисковий формуючий елемент 7 зсовують по валу 4 у напрямку D до стикання з дисковим формуючим елементом 6. Дистанційний елемент 10 встановлюють на вал 4 у напрямку протилежному С на місце, що звільнене елементом 7. Після чого здійснюють стискання елементів валка. Аналогічним чином виконують операції на нижньому валку 2. В результаті переналаджування первина ширина В калібра 3 зменшилась на величину ширини b дистанційного елемента 10. Це дає змогу перейти з виготовлення, наприклад, швелеру з висотою стінки В на виготовлення швелеру зі стінкою розміром В - b. При використанні заготовки іншої товщини зазор s калібра 3 корегують: по вертикалі - регулюванням положення валків відносно один одного; по горизонталі - відповідною зміною ширини дистанційних елементів. При наявності у конструкції валків двох і більше дистанційних елементів налагодження інструменту здійснюється в описаній послідовності, а потрібну ширину Вn калібра визначають за формулою: Вn = В ± nb, де В - ширина калібра до налагодження; n - кількість дистанційних елементів, що змінили своє розташування на валку при переналаджуванні; b - ширина (товщина) дистанційного елемента; при цьому знак „+" використовують при розширенні калібра, а знак „-" - при його звуженні. Переналаджування здійснюється без розбирання (збирання) як робочих клітей, так і самих валків, а тому - просто і швидко. Таким чином, при використанні інструмента профілезгинального стана забезпечується досягнення технічного результату: спрощення і прискорення процесу переналаджування інструмента. 6
