Робоча кліть профілезгинального стана

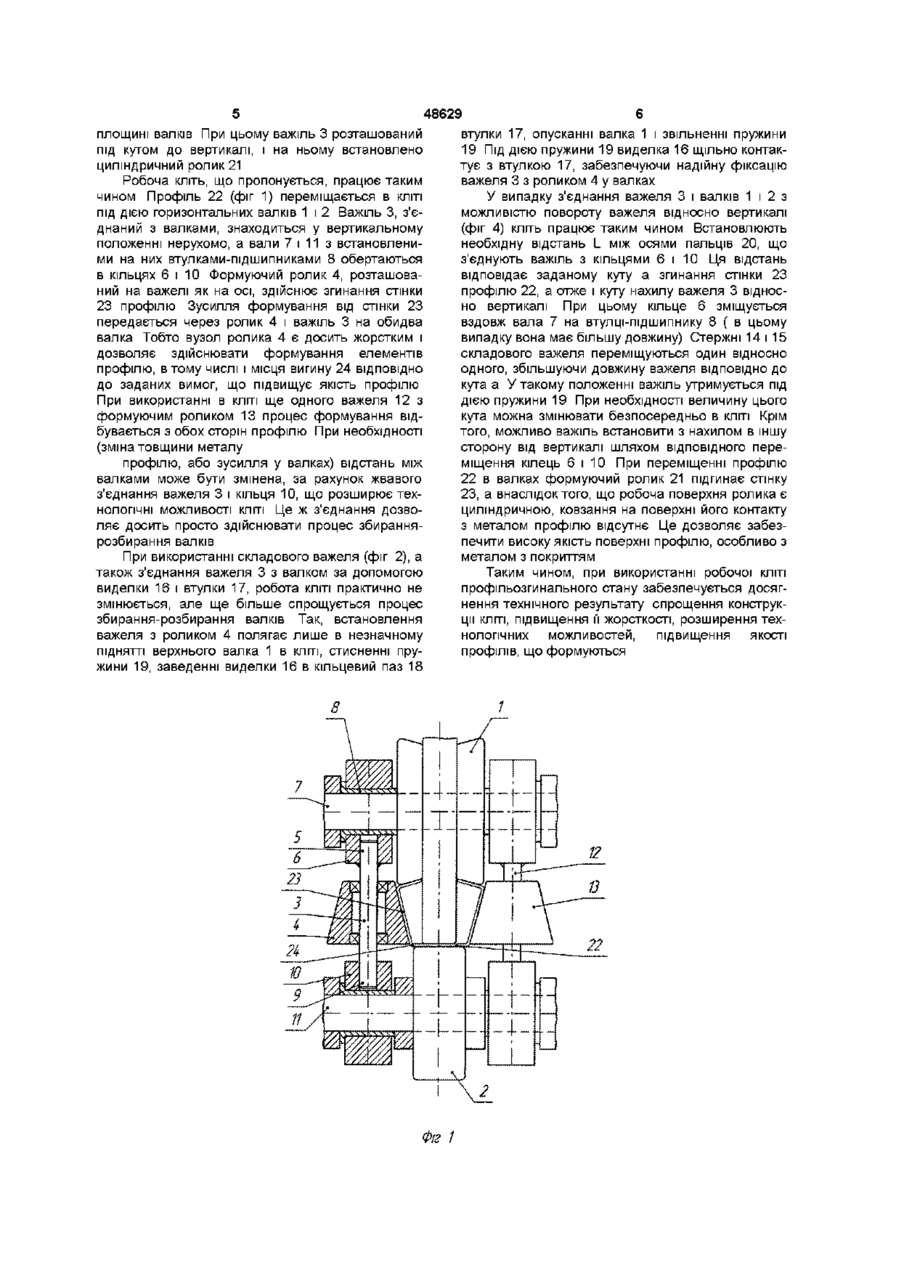

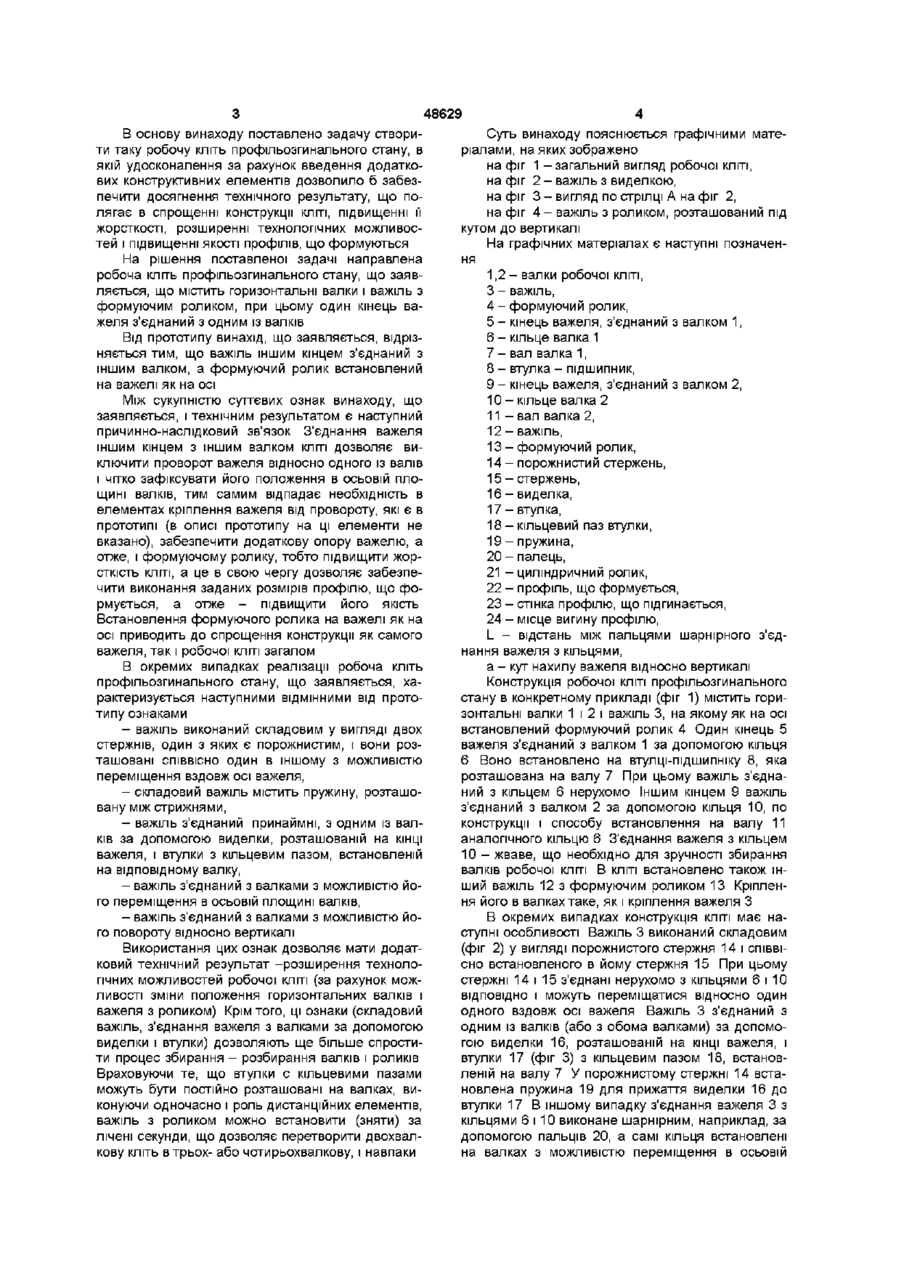

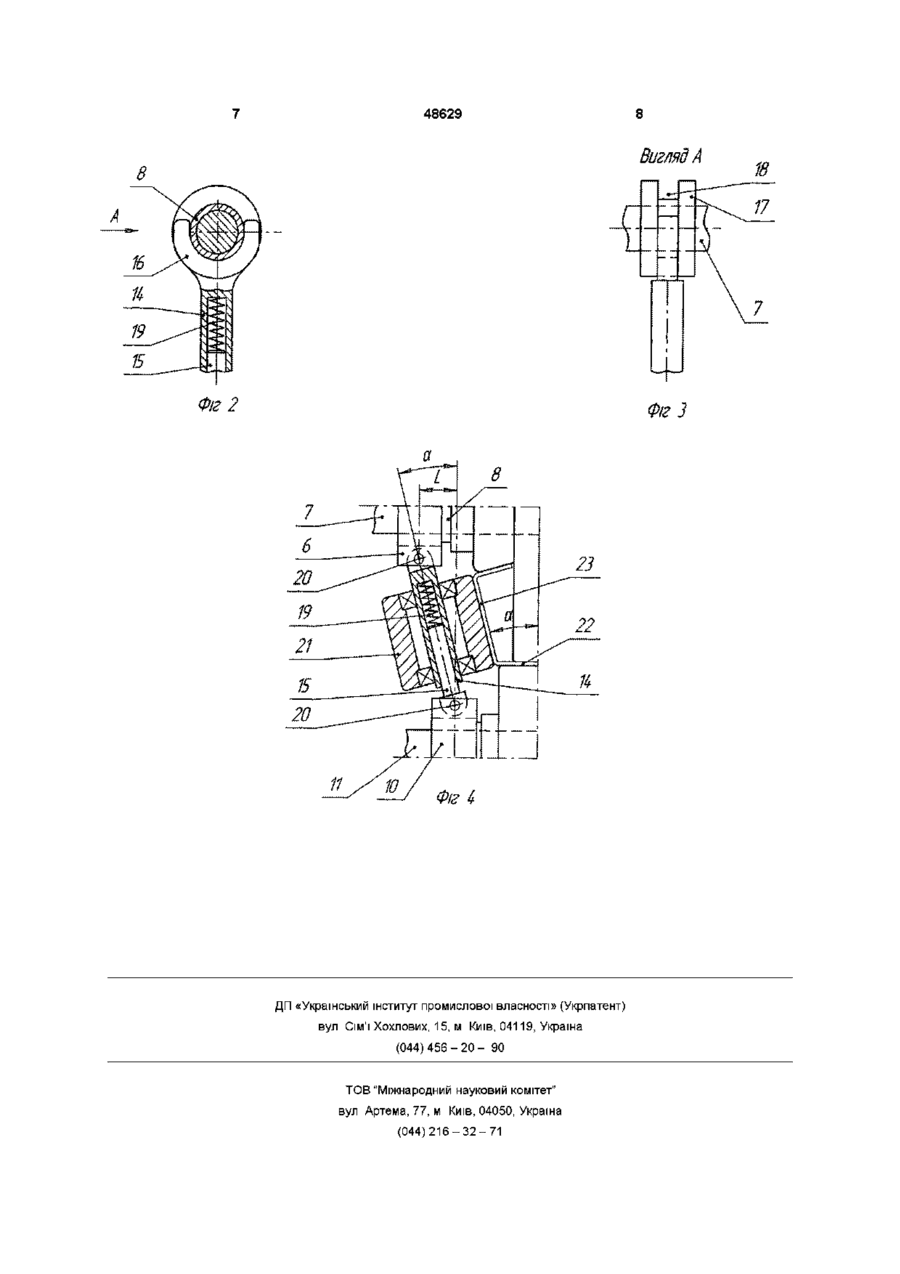

1 Робоча кліть профілезгинального стана, що містить горизонтальні валки і важіль з формуючим роликом, при цьому один кінець важеля з'єднаний з одним із валків, яка відрізняється тим, що важіль іншим кінцем з'єднаний з іншим валком, а формуючий ролик встановлений на важелі як на осі 2 Робоча кліть за п 1, яка відрізняється тим, що важіль виконаний складеним у вигляді двох стрижнів, один з яких є порожнистим, і вони розташо вані СПІВВІСНО один в одному з можливістю переміщення вздовж осі важеля 3 Робоча кліть за п 2, яка відрізняється тим, що складений важіль містить пружину, розташовану між стрижнями 4 Робоча кліть за п 1 або п 3, яка відрізняється тим, що важіль з'єднаний, принаймні, з одним із валків за допомогою вилки, розташованої на КІНЦІ важеля, і втулки з кільцевим пазом, встановленої на відповідному валку 5 Робоча кліть за одним з пп 1, 2, 3 і 4, яка відрізняється тим, що важіль з'єднаний з валками з можливістю його переміщення в осьовій площині валків 6 Робоча кліть за одним з пп 2, 3, 4 і 5, яка відрізняється тим, що важіль з'єднаний з валками з можливістю його повороту відносно вертикалі Винахід відноситься до обробки металів тиском, зокрема до профільозгинального обладнання, і може бути використаний при виробництві гнутих профілів переважно тонкостінних Відомий аналог - універсальна кліть профільозгинального стану, що містить горизонтальні валки і дві касети, встановлені в станинах КЛІТІ МІЖ подушками валків В касетах на осях розташовані непривідні вертикальні формуючі ролики (див книгу Виробництво гнутих профілів (обладнання і технологія) / І С Тришевський, А Б Юрченко, В С Марын і інш - М Металургія - 1982, С 102104) У аналога і рішення, що заявляється, співпадають наступні ознаки горизонтальні валки, формуючий ролик, який розташований на осі Отриманню очікуваного технічного результату при використанні аналога перешкоджають наступні причини складність конструкції КЛІТІ, збільшені діаметри валків через необхідність розміщення касет між подушками валків, внаслідок чого збільшуються габарити і маса КЛІТІ, неможливість зміни нахилу осей роликів, а отже і кута підгинання елементів профілю, що формується Найбільш близьким по технічній суті до винаходу, що заявляється, є вибрана як прототип ро боча кліть профільозгинального стану, що містить горизонтальні валки, і важіль з формуючими роликами на осях При цьому один кінець важеля з'єднаний з одним із валків (верхнім) На осях важеля крім формуючих роликів розташовані також опорні ролики, які фрикційно взаємодіють один з одним (див авт свід СРСР №1232325, М кл В 21 Д 5/06, опубл в Б В , 1986, № 19) У винаходу, що заявляється, і прототипу співпадають наступні ознаки горизонтальні валки, важіль з формуючим роликом, один кінець важеля з'єднаний з одним із валків Отриманню очікуваного технічного результату при використанні прототипу перешкоджають наступні причини - складність конструкції КЛІТІ, ЩО укладається в необхідності кріплення важеля від провороту на валу валка і кріплення осей роликів на важелі, наявності опорних роликів, - неможливість регулювання положення формуючих роликів, що ускладнює настроювання валків КЛІТІ, - недостатня жорсткість КЛІТІ через консольне розташування формуючих роликів, що може привести до недоформуванню елементів профілю, тобто до погіршення його якості (О 00 48629 В основу винаходу поставлено задачу створити таку робочу кліть профільозгинального стану, в якій удосконалення за рахунок введення додаткових конструктивних елементів дозволило б забезпечити досягнення технічного результату, що полягає в спрощенні конструкції КЛІТІ, підвищенні її жорсткості, розширенні технологічних можливостей і підвищенні якості профілів, що формуються На рішення поставленої задачі направлена робоча кліть профільозгинального стану, що заявляється, що містить горизонтальні валки і важіль з формуючим роликом, при цьому один кінець важеля з'єднаний з одним із валків Від прототипу винахід, що заявляється, відрізняється тим, що важіль іншим кінцем з'єднаний з іншим валком, а формуючий ролик встановлений на важелі як на осі Між сукупністю суттєвих ознак винаходу, що заявляється, і технічним результатом є наступний причинно-наслідковий зв'язок З'єднання важеля іншим кінцем з іншим валком КЛІТІ ДОЗВОЛЯЄ ВИКЛЮЧИТИ проворот важеля відносно одного із валів і чітко зафіксувати його положення в осьовій площині валків, тим самим відпадає необхідність в елементах кріплення важеля від провороту, які є в прототипі (в описі прототипу на ці елементи не вказано), забезпечити додаткову опору важелю, а отже, і формуючому ролику, тобто підвищити жорсткість КЛІТІ, а це в свою чергу дозволяє забезпечити виконання заданих розмірів профілю, що формується, а отже - підвищити його якість Встановлення формуючого ролика на важелі як на осі приводить до спрощення конструкції як самого важеля, так і робочої КЛІТІ загалом В окремих випадках реалізації робоча кліть профільозгинального стану, що заявляється, характеризується наступними ВІДМІННИМИ ВІД прототипу ознаками - важіль виконаний складовим у вигляді двох стержнів, один з яких є порожнистим, і вони розташовані СПІВВІСНО один в іншому з можливістю переміщення вздовж осі важеля, - складовий важіль містить пружину, розташовану між стрижнями, - важіль з'єднаний принаймні, з одним із валків за допомогою виделки, розташованій на КІНЦІ важеля, і втулки з кільцевим пазом, встановленій на відповідному валку, - важіль з'єднаний з валками з можливістю його переміщення в осьовій площині валків, - важіль з'єднаний з валками з можливістю його повороту відносно вертикалі Використання цих ознак дозволяє мати додатковий технічний результат -розширення технологічних можливостей робочої КЛІТІ (за рахунок можливості зміни положення горизонтальних валків і важеля з роликом) Крім того, ці ознаки (складовий важіль, з'єднання важеля з валками за допомогою виделки і втулки) дозволяють ще більше спростити процес збирання - розбирання валків і роликів Враховуючи те, що втулки с кільцевими пазами можуть бути постійно розташовані на валках, виконуючи одночасно і роль дистанційних елементів, важіль з роликом можно встановити (зняти) за лічені секунди, що дозволяє перетворити двохвалкову кліть втрьох- або чотирьохвалкову, і навпаки Суть винаходу пояснюється графічними матеріалами, на яких зображено на фіг 1 -загальний вигляд робочої КЛІТІ, на фіг 2 - важіль з виделкою, на фіг 3 - вигляд по стрілці А на фіг 2, на фіг 4 - важіль з роликом, розташований під кутом до вертикалі На графічних матеріалах є наступні позначення 1,2- валки робочої КЛІТІ, 3 - важіль, 4 - формуючий ролик, 5 - кінець важеля, з'єднаний з валком 1, 6 - кільце валка 1 7 - вал валка 1, 8 - втулка - підшипник, 9 - кінець важеля, з'єднаний з валком 2, 10 - кільце валка 2 11 - вал валка 2, 12 - важіль, 13 - формуючий ролик, 14 - порожнистий стержень, 15 - стержень, 16 - виделка, 17 - втулка, 18 - кільцевий паз втулки, 19 - пружина, 20 - палець, 21 - циліндричний ролик, 22 - профіль, що формується, 23 - стінка профілю, що підгинається, 24 - місце вигину профілю, L - відстань між пальцями шарнірного з'єднання важеля з кільцями, а - кут нахилу важеля відносно вертикалі Конструкція робочої КЛІТІ профільозгинального стану в конкретному прикладі (фіг 1) містить горизонтальні валки 1 і 2 і важіль 3, на якому як на осі встановлений формуючий ролик 4 Один кінець 5 важеля з'єднаний з валком 1 за допомогою кільця 6 Воно встановлено на втулці-підшипніку 8, яка розташована на валу 7 При цьому важіль з'єднаний з кільцем 6 нерухомо Іншим кінцем 9 важіль з'єднаний з валком 2 за допомогою кільця 10, по конструкції і способу встановлення на валу 11 аналогічного кільцю 6 З'єднання важеля з кільцем 10 - жваве, що необхідно для зручності збирання валків робочої КЛІТІ В КЛІТІ встановлено також інший важіль 12 з формуючим роликом 13 Кріплення його в валках таке, як і кріплення важеля З В окремих випадках конструкція КЛІТІ має наступні особливості Важіль 3 виконаний складовим (фіг 2) у вигляді порожнистого стержня 14 і СПІВВІСНО встановленого в йому стержня 15 При цьому стержні 14 і 15 з'єднані нерухомо з кільцями 6 і 10 ВІДПОВІДНО і можуть переміщатися відносно один одного вздовж осі важеля Важіль 3 з'єднаний з одним із валків (або з обома валками) за допомогою виделки 16, розташованій на КІНЦІ важеля, і втулки 17 (фіг 3) з кільцевим пазом 18, встановленій на валу 7 У порожнистому стержні 14 встановлена пружина 19 для прижаття виделки 16 до втулки 17 В іншому випадку з'єднання важеля 3 з кільцями 6 і 10 виконане шарнірним, наприклад, за допомогою пальців 20, а самі кільця встановлені на валках з можливістю переміщення в осьовій 48629 площині валків При цьому важіль 3 розташований під кутом до вертикалі, і на ньому встановлено циліндричний ролик 21 Робоча кліть, що пропонується, працює таким чином Профіль 22 (фіг 1) переміщається в КЛІТІ ПІД дією горизонтальних валків 1 і 2 Важіль 3, з'єднаний з валками, знаходиться у вертикальному положенні нерухомо, а вали 7 і 11 з встановленими на них втулками-підшипниками 8 обертаються в кільцях 6 і 10 Формуючий ролик 4, розташований на важелі як на осі, здійснює згинання стінки 23 профілю Зусилля формування від стінки 23 передається через ролик 4 і важіль 3 на обидва валка Тобто вузол ролика 4 є досить жорстким і дозволяє здійснювати формування елементів профілю, в тому числі і місця вигину 24 ВІДПОВІДНО до заданих вимог, що підвищує якість профілю При використанні в КЛІТІ ще одного важеля 12 з формуючим роликом 13 процес формування відбувається з обох сторін профілю При необхідності (зміна товщини металу профілю, або зусилля у валках) відстань між валками може бути змінена, за рахунок жвавого з'єднання важеля 3 і кільця 10, що розширює технологічні можливості КЛІТІ Це ж з'єднання дозволяє досить просто здійснювати процес збираннярозбирання валків При використанні складового важеля (фіг 2), а також з'єднання важеля 3 з валком за допомогою виделки 16 і втулки 17, робота КЛІТІ практично не змінюється, але ще більше спрощується процес збирання-розбирання валків Так, встановлення важеля з роликом 4 полягає лише в незначному ПІДНЯТТІ верхнього валка 1 в КЛІТІ, стисненні пружини 19, заведенні виделки 16 в кільцевий паз 18 Фіг 1 втулки 17, опусканні валка 1 і звільненні пружини 19 Під ДІЄЮ пружини 19 виделка 16 щільно контактує з втулкою 17, забезпечуючи надійну фіксацію важеля 3 з роликом 4 у валках У випадку з'єднання важеля 3 і валків 1 і 2 з можливістю повороту важеля відносно вертикалі (фіг 4) кліть працює таким чином Встановлюють необхідну відстань L між осями пальців 20, що з'єднують важіль з кільцями 6 і 10 Ця відстань відповідає заданому куту а згинання стінки 23 профілю 22, а отже і куту нахилу важеля 3 відносно вертикалі При цьому кільце 6 зміщується вздовж вала 7 на втулці-підшипнику 8 ( в цьому випадку вона має більшу довжину) Стержні 14 і 15 складового важеля переміщуються один відносно одного, збільшуючи довжину важеля ВІДПОВІДНО до кута а У такому положенні важіль утримується під дією пружини 19 При необхідності величину цього кута можна змінювати безпосередньо в КЛІТІ Крім того, можливо важіль встановити з нахилом в іншу сторону від вертикалі шляхом ВІДПОВІДНОГО переміщення кілець 6 і 10 При переміщенні профілю 22 в валках формуючий ролик 21 підгинає стінку 23, а внаслідок того, що робоча поверхня ролика є циліндричною, ковзання на поверхні його контакту з металом профілю відсутнє Це дозволяє забезпечити високу якість поверхні профілю, особливо з металом з покриттям Таким чином, при використанні робочої КЛІТІ профільозгинального стану забезпечується досягнення технічного результату спрощення конструкції КЛІТІ, підвищення її жорсткості, розширення технологічних можливостей, підвищення якості профілів, що формуються 48629 Вигляд А Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
